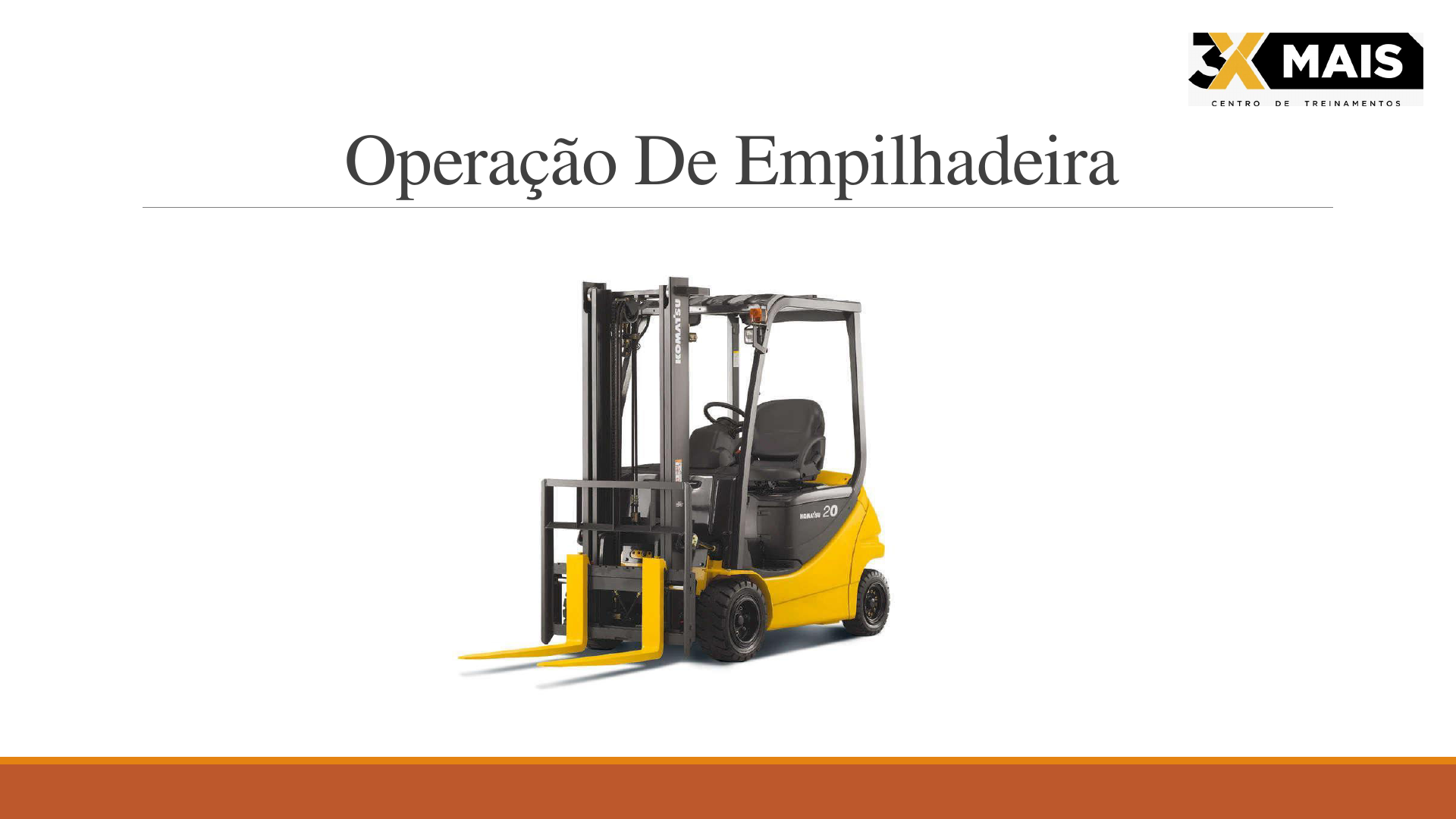

Operação De Empilhadeira
Introdução

O QUE É UMA EMPILHADEIRA?
 Para quem não sabe, a empilhadeira é um veículo industrial direcionado somente ao transporte, movimentação e
empilhamento de materiais diversos. Este equipamento substitui boa parte do esforço desnecessário que vários
homens deveriam realizar para mover o mesmo material de um ponto A para um ponto B. Existem vários tipos,
modelos e aplicações de empilhadeiras, onde as mais utilizadas são as de combustão ( Gasolina, GLP, Diesel)
geralmente direcionadas para setores externos, e as elétricas, (movida por bateria tracionaria) que por não
emitirem gases poluentes, na maior parte dos casos são direcionadas a setores internos, como o de industrias
alimentícias por exemplo, que não podem ter nenhum tipo de poluente em suas dependências internas. Estes são
apenas alguns exemplos, pois cada caso é um caso diferente e estas empilhadeiras elétricas também são
utilizadas em outras aplicações fora do ramo alimentício. Existem outros modelos de empilhadeiras, mas estes
não serão mencionados aqui.
Tipos de Empilhadeira
•Gás
 As empilhadeiras a gás, juntamente com as empilhadeiras a diesel compõem
o grupo das empilhadeiras que funcionam à base de motor de combustão. A
grande vantagem nas empilhadeiras movidas à combustão é que elas tem
uma potência muito maior em comparação às empilhadeiras com motores
elétricos e manuais, podendo em alguns modelos chegar a capacidade de
cargas de 7 toneladas. Além disso, são os modelos com maior capacidade de
elevação da carga. Nesse aspecto, outros modelos de empilhadeira são
bastante limitados.


http://empilhadeiraguia.com/
Empilhadeira á Gás
Empilhadeira a Gás cilindro de gás
 •A acoplagem do cilindro de gás na empilhadeira a gás é essencial para o
funcionamento ininterrupto da empilhadeira, já que caso o cilindro de gás seja mal
acoplado, é possível que a empilhadeira pare de funcionar muito antes de o cilindro
ficar vazio. Isso ocorre porque o gás no interior do cilindro de Propano ou GLP se
encontra em estado líquido.
•É preciso ter em mente que as empilhadeiras a gás funcionam a base de propano
líquido, e não no estado gasoso. Por isso, não é qualquer posição que a válvula de
gás da empilhadeira a gás que permitirão correto funcionamento do sistema. Afinal,
se o cilindro ainda com gás for descartado, o usuário de empilhadeira a gás pode
sair no prejuízo.
•Pensando nisso, os cilindros de gás de empilhadeiras a gás costumam ser feitos
com pequenos de encaixes, em geral, orifícios de orientação, para permitir o
correto posicionamento do pontos cilindro sobre a empilhadeira a gás.

http://empilhadeiraguia.com/wp-content/uploads/2012/02/empilhadeira-a-gas-cilindro-de-gas.jpg
•Pessoas sem treinamento específico ou qualificação nunca devem trocar os cilindros
de empilhadeiras a gás. Essa tarefa é cheia de riscos caso você não saiba exatamente o que está
fazendo, por isso sempre tenha profissionais qualificados para troca dos cilindros
de empilhadeiras a gás, ou reabastecimento dos cilindros, em caso de cilindros
de empilhadeiras a gás reabastecíveis;
•Certifique-se que haja correto posicionamento do cilindro sobre os encaixes e travas de segurança
da empilhadeira a gás. Isso evita acidentes, vazamentos, e especialmente desperdício de gás, já
que as travas ajudam a posicionar o cilindro da forma que tenha maior desempenho sobre
a empilhadeira a gás;

Empilhadeiras a gás cuidados para segurança

http://empilhadeiraguia.com/operador-de-empilhadeira-curso-vagas-salario/


•Os cilindros de gás de empilhadeiras a gás são extremamente pesados. As leis do trabalho
impedem que peso muito grandes sejam carregados pelo trabalhador, por isso o transporte de
cilindros de empilhadeiras a gás é uma tarefa para mais de uma pessoa;
•Caso haja algum vazamento de gás durante o processo, isole o local e chame a assistência técnica
imediatamente. Normalmente as empresas fornecedoras de cilindros de gás para empilhadeiras a
gás possuem pessoal treinado para essas situações.
Empilhadeira elétrica
Empilhadeira Elétrica
•As empilhadeiras elétricas em seu geral são equipamentos mais silenciosos ideal para uso em
meio da produção das empresas, operando com cargas. Dentre os modelos de empilhadeiras, as
elétricas são as mais indicadas para estoques menores, pois o operador pode operar em lugares
com um espaço menor mais com melhor precisão, e ambientes onde se tem um grande risco de
explosão por não serem movidas a combustão, são muito mais segura para esse tipo de ambientes.
http://empilhadeiraguia.com/tipos-de-empilhadeiras/
•As empilhadeiras elétricas funcionam a base de uma bateria que armazena energia. Normalmente
se recomenda a proprietários de empilhadeiras elétricas comprarem mais de uma bateria para a
empilhadeira elétrica, pois quando uma estiver sendo recarregada, é possível operar a
empilhadeira elétrica com outra bateria.

Empilhadeira Elétrica Como Funciona

•Por não necessitar de um motor de combustão, a empilhadeira elétrica acaba tendo um volume
reduzido, o que a permite operar em estoques menores e mais apertados. Por ser movida à
eletricidade, é recomendável operar a empilhadeira elétrica em ambientes fechados, ao abrigo da
chuva, como estoques e galpões, para evitar problemas elétricos. Nestes ambientes, as
empilhadeiras elétricas são ideais para carregamento de carga em pallets.
http://empilhadeiraguia.com/pallets/

•Menor nível de ruído em relação a empilhadeiras à Diesel e Empilhadeiras a gás;
•Capacidade de carga pode ser de até 7 toneladas nos modelos disponíveis no mercado brasileiro;
•Modelos de empilhadeiras elétricas podem ser mais compactos do que empilhadeiras a
combustão. Existem também paleteiras elétricas;
•Sem emissão de fumaça ou poluentes;
•Vários modelos disponíveis no mercado;
•Baixo valor, se compararmos o custo beneficio da empilhadeira elétrica.

Empilhadeira Elétrica Vantagens e Desvantagens
http://empilhadeiraguia.com/empilhadeira-a-gas/
Empilhadeira Retrátil RRE

•As empilhadeiras retráteis são adequadas para o transporte horizontal interno e armazenagem em
centros de distribuição, armazéns, empresas de logísticas entre outras.
•As empilhadeiras retráteis da linha BT Reflex oferecem alta aceleração, dirigibilidade
excepcional, facilmente programáveis, equipadas com as mais modernos itens de segurança para
melhorar a movimentação de cargas.
•Com alturas de elevação de até 12,5 metros e capacidade de carga de 1.400 a 2.500 kilos.


•As empilhadeiras retratéis RRE foram desenvolvidas de acordo com os pilares de produtividade,
segurança, dirigibilidade e durabilidade, garantindo assim operações mais ágeis e seguras.

Produtividade, Segurança, Dirigibilidade e Durabilidade
Princípio de funcionamento
•É construída sob o principio da gangorra, onde a carga é colocada nos garfos e equilibrada pelo
peso da máquina
•O centro de rotação ou o apoio da gangorra é o centro das rodas dianteiras


Limites para o equilíbrio
•O engenho das empilhadeiras determinou que os limites para a escolha de um equipamento são:
1. Altura de elevação da carga
2. Profundidade de carga ( centro de carga )
3. Peso da carga
Medidas padrão
 Elevação máxima dos garfos: 4m
Centro de carga: 500m


Capacidade de carga x Centro de carga
• Ao se operar uma empilhadeira deve-se conferir a capacidade de carga do modelo.
Empilhadeiras podem carregar cargas de até 8 toneladas, equivalente a 8000 kg;
•Por exemplo: Se a carga for de 2500 kg a altura que deve-se elevar é de no máximo 4m para
cima, caso contrário poderá ocorrer um tombamento.
Check list da máquina
Regular a coluna de direção para frente, para poder levantar o capo da maquina
Nível de óleo hidráulico
Filtro de ar
Caixa de fúzivel
Checar os terminais da bateria
Nível de óleo de lubrificante
 Agua do radiador
Verificaro gás
Comandos
Alavanca do freio de estacionamento, pra frente destravado;
Alavanca de direção frente, neutro e ré;
3 alavancas de comando da torre:
1 perto do volante: abaixa e levanta a torre;
2 : inclina a torre para frente e para trás;
3 empurra o garfo para direita e para esquerda ;
Pedal de aceleração, freio de aproximação e freio de serviço, pode variar.

Comandos das 3 alavancas do comando de torre
Controles
Motor
Componentes da empilhadeira
 CARCAÇA OU CHASSIÉ: a estrutura metálica, geralmente em chapa de aço, que serve de contrapeso para a carga e de
proteção para vários componentes da empilhadeira;
 VOLANTE: Dispositivo de controle de direção do veículo. Pode ser girado tanto para a direita como para a esquerda;
 CONTRAPESO: Construído de ferro fundido, situa-se na parte traseira, serve para equilibrar a empilhadeira.
 TORRE DE ELEVAÇÃO: Dispositivo utilizado na sustentação dos acessórios de movimentação de materiais. Movimentando-se
no sentido vertical, inclinado-se para frente e para trás;
PEDAIS: Dispositivos que auxiliam o comando do veículo.
 EMBREAGEM: Em empilhadeira com câmbio mecânico, serve para desligar o motor do cambio.
 FREIO: Serve para parar ou reduzir a velocidade.
 ACELERADOR: Serve para imprimir maior velocidade ao veículo.
 ALAVANCA DE FREIO E ESTACIONAMENTO:Deve ser usado para estacionar a empilhadeira ou para substituir o pedal de
freio em caso de uma eventual falha.
 BUZINASinal sonoro, que deve ser acionado em cruzamentos, entradas e saídas de portas e locais de pouca visibilidade,
visando alertar pedestre e outros veículos.




Componentes da empilhadeira
MOTOR: É o conjunto de força motriz do veículo que também movimenta as bombas hidráulicas
e o câmbio mecânico ou hidramático.
TIPO DE MOTOR: Existe três tipos de motor utilizado em empilhadeira:1- Motor de combustão
interno, com ignição por centelhas, com kits de ignição e carburação ou com injeção eletrônica.
Ex. Gasolina, gás e álcool.2 - Motor de combustão interna com ignição por compressão. Nesse
caso não existem kits, a ignição ocorre por compressão gerada pela bomba injetora e bicos de
injeção. Ex.: Motor diesel.3 - Motor elétrico. Nesse caso o sistema de funcionamento é todo
elétrico alimentado por bateria tracionária.

Componentes da empilhadeira
 SISTEMA ELÉTRICO:É o conjunto formado pelo gerador, bateria, velas, platinado, alguns
instrumentos do painel, lâmpadas etc. Qualquer avaria nesse sistema é indicado pelo
amperímetro ou lâmpada piloto.
 SISTEMA DE ALIMENTAÇÃO:É o conjunto de peças que serve para fornecer e dosar o
combustível utilizado na alimentação do motor de combustão interna.
 SISTEMA HIDRÁULICO: Conjunto que movimenta o óleo com pressão necessária para elevar e
inclinar a torre.
 BATERIA: Componente do sistema elétrico, que armazena e fornece energia elétrica à
empilhadeira, pode ser: Estacionária ou tracionaria
 PNEUS: Componentes sobre os quais se apoia e movimenta a empilhadeira. Podem ser maciços
ou com câmaras. A pressão normal dos pneus é de 100 libras.
Componentes da Empilhadeira
 RADIADOR: Em motores de combustão interna serve para alimentar o sistema de arrefecimento
do motor.
 ALAVANCA DE CÂMBIO: Dispositivo que serve para transposição de marchas e, em alguns casos,
o sentido de direção do veículo.
 TRANSMISSÃO AUTOMÁTICA: É o conjunto que permite a mudança automática das marcha
 DIFERENCIAL: É o conjunto de engrenagem que transmite movimento para as rodas, e conserva
o veículo em equilíbrio nas curvas, permitindo que as rodas dianteiras movimentem-se com
velocidades diferentes uma da outra.
 CAIXA DE CÂMBIO: É o conjunto de engrenagens, que serve para mudar as velocidades e o
sentido de movimento do veículo, a partir do posicionamento que se dá à alavanca de câmbio.
 SISTEMA DE FILTRO: É o conjunto dos filtros de ar, combustível, lubrificante, hidráulico e suspiro.
