ΑΒΧ∆

TRANSMISSION & DISTRIBUTION















INSTRUÇÕES PARA

MONTAGEM

E MANUTENÇÃO

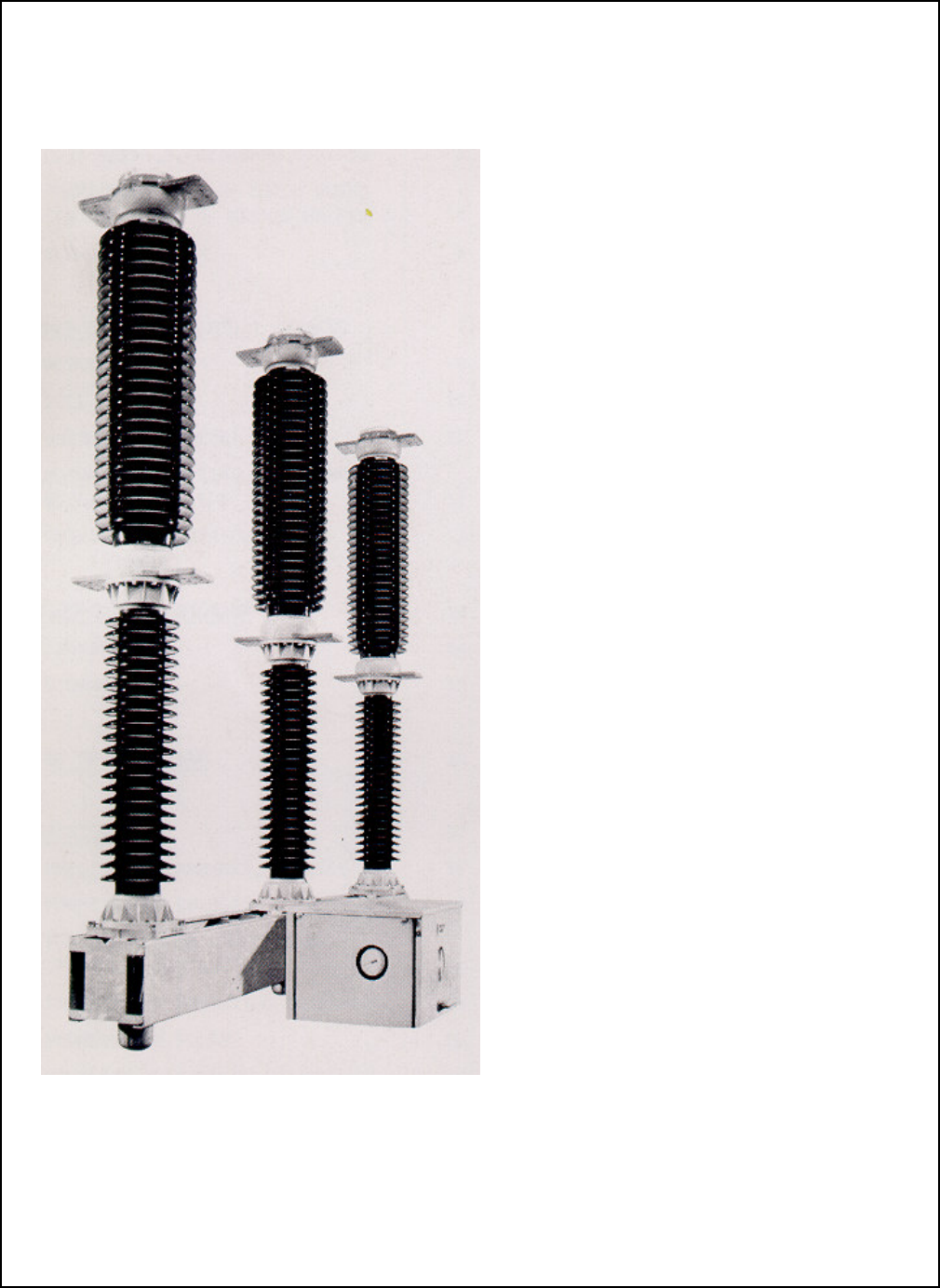

DISJUNTOR A SF6

FX11-145kV

COM COMANDO FKF1-2





















74 páginas 42.020.087P
ALSTOM T&D LTDA.

 42.020.087P/ 1
ÍNDICE
 Página
CARACTERÍSTICAS TÉCNICAS 02
- Disjuntor (execução padrão) 02
- Mecanismo de operação a mola tipo FKF 1-2 03
- Enchimento de gás SF6 04
ESTRUTURA DO DISJUNTOR 05
- Conceito de pressão 05
- Elemento de interrupção 07
- Pólo 09
- Chassi completo 10
- Mecanismo de Operação FKF 1-2 11
- Sistema de supervisão do gás 12
TRANSPORTE E ARMAZENAMENTO 13
- Transporte 13
- Armazenamento 14
LISTA DE MATERIAIS 15
MONTAGEM 16
- Montagem do chassi 18
- Preparação do mecanismo de operação 19
- Acoplamento de mecanismo de operação ao disjuntor 20
- Montagem dos pólos 22
- Montagem do sistema de supervisão de gás 25
- Conexão do manômetro 28
- Fechamento do armário do mecanismo de operação 30
- Determinação da pressão de enchimento 31
- Enchimento de gás 32
COLOCAÇÃO EM SERVIÇO 33
- Verificações 33
- Circuitos auxiliares 33
- Testes de funcionamento 34
- Verificações finais 34
- Controle dos pontos de atração do densímetro 36
- Montagem dos terminais de alta tensão 37
OPERAÇÃO 38
- Informações importantes para operação do mecanismo a mola 38
MANUTENÇÃO 39
- Critérios de manutenção 39
- Medidas de segurança 40
- Controle visual 41
- Controle do estado do disjuntor 42
- Inspeção 46
REVISÃO 51
- Critérios de revisão 52
CORREÇÃO DE DEFEITOS 57
- Generalidades 57
- Substituição do adsorvente 58
- Correção dos níveis de resposta do densímetro 59
APÊNDICE
- Nomenclatura dos componentes do disjuntor 60
- Ferramentas e acessórios 72

(Baseado no documento E.D1008 revisão A de 07/92)
 42.020.087P/ 2
Data Elaborad
or
Nº Data Visto Nº Data Visto Nº Data Visto
09/91 A.R.
EM
IS
SÃ
O

B
A
T
4 30/03/99 W.N.




Emissão nº 04 42.020.087P/3
CARACTERÍSTICAS TÉCNICAS

Disjuntor (execução padrão)

Tensão nominal kV 145
Frequência nominal Hz 50/60
Capacidade de interrupção nominal kA ≤ 31,5
Corrente nominal A 1250...3150
Sequência nominal de operação - O-0,3s-CO-3min-CO/CO-15s-CO

Tensão suportável à frequência industrial
1min./60Hz

fase-terra e fase-fase kV 275
Entrada-saída kV 275
Tensão suportável de impulso
atmosférico (1,2/50 us)

fase-terra e fase-fase kV 650
Entrada-saída kV 650
Distância disruptiva no ar:
fase-terra mm 1316
Entrada-saída mm 1206
Distância entre pólos mm 1750/2000
Tempo de interrupção ms 50
Tempo de abertura ms 27
Tempo de fechamento ms 140
Tempo de fechamento-abertura ms 55
Massas:
Pólo kg 295
Disjuntor sem o mecanismo de
operação
kg 1080/1100
Mecanismo de operação kg 220
Disjuntor completo kg 1300/1320
gás contido nos 3 pólos kg 6




Emissão nº 04 42.020.087P/4
CARACTERÍSTICAS TÉCNICAS

Mecanismo de operação a mola pré-carregada tipo FKF 1-2

- Tensão suportável à frequência industrial
1min./60Hz:

Sem o motor V 2000
Motor V 1600

Motor
- Tensões nominais:
Corrente contínua V 110, 125, 220 +10,-20%
Corrente alternada a 50/60HZ V 110, 125, 220 ± 10%

- Consumo:
 Em marcha W/V
A
1000
 No arranque W/V
A
3000
- Tempo de carregamento da mola S 10...15

- Número de giros da manivela para
carregamento da mola de fechamento.
 115

Bobinas de ligamento e desligamento
- Tensões nominais::
Corrente contínua V 48, 110, 125, 220 +10-30%
Corrente alternada a 50/60HZ V 110, 220 +10, -15%
- Consumo: W/V
A
250/250
- Duração do impulso: mínimo S 0,01
 Máximo S 6
- Capacidade térmica admissível VA 4

Chaves de contatos auxiliares
- Corrente nominal A 15
- Capacidade de interrupção
Corrente contínua, 125Vcc, L/R= 20ms A 2
Corrente alternada, 220V, 50/60Hz A 15

Aquecimento
- Tensões nominais usuais (60Hz) V 110, 220
- Consumo W 50, 100





Emissão nº 04 42.020.087P/5

N.B.: Para impedir a formação de água devido à condensação, o aquecedor deverá
ficar ligado em regime permanente.



Emissão nº 04 42.020.087P/6
CARACTERÍSTICAS TÉCNICAS

Enchimento do gás SF6

Observações importantes
Ao ar livre, a manipulação do gás SF6
puro não apresenta perigo.
Os produtos da decomposição do gás
SF6, formados em operação, requerem
algumas precauções. As mesmas são
especificadas no manual: “Manuseio
do gás SF6 usado”, nº M47.020.035P

- A qualidade do gás de enchimento
deve atender à publicação IEC 376

- O teor máximo de água no gás não
deve superar o valor admissível de
125ppm (partes por milhão de
volume), ou seja 125 ml/m3= 125
cm3/m3.

Todos os valores de pressão indicados
são de sobrepressão referida à pressão
atmosférica. (pressão relativa).

Fig. 1

- A letra “G” gravada sobre o
manostato termo compensado 80.01
(também chamado de densímetro),
indica o conceito de pressão do
aparelho (↙).

Capacidade de interrupção dos
contatos do densímetro.

Tensão
nominal
Carga
resistiva
Carga
indutiva
L/R= 10ms
V A A
Até 250,60
ca.
10 10
24cc 4 1,5
48cc 0,9 0,35
110cc 0,25 0,1
220cc 0,15 0,02

































Fig. 1



Emissão nº 04 42.020.087P/7
ESTRUTURA DO DISJUNTOR

Conceito de pressão G

Temperatura ambiente admissível de
até 28˚C.
Diagrama da pressão monométrica em
função da temperatura para altitudes
entre 0 e 1000m
 PN S1 SE=PM PG
1) Bar 6,3 5,7 5,4 2,5
 Mpa 0,63 0,57 0,54 0,25
2) C 20 20 20
3) g/l 48,6 44 42 22
1) Pressão
2) Temperatura
3) Densidade

PN = Pressão nominal.
S1 = Sinal 1, “reabastecer”.
S2 = Sinal 2, “manobrar e bloquear”
PM = Pressão mínima de operação
PG = Pressão mínima para operação
mecânica em vazio

A densidade do gás é constante ao
longo das retas PN, S1, S2 e PM

( * ) Todas as pressões entendem-se
como sobrepressões












Emissão nº 04 42.020.087P/8
ESTRUTURA DO DISJUNTOR

O disjuntor FX11 é um disjuntor para uso
exterior, de tensão nominal até 145kV.
O gás contido no pólo, o hexafluoreto
de enxofre (SF6), é o meio isolante e o
fluido de extinção. O elemento de
interrupção 20.00, o isolador-suporte
30.00 e o carter do mecanismo 40.00
de cada um dos pólos, compõem uma
camada de SF6, o circuito de gás 80.04
une os pólos ao sistema de supervisão
80.00.

O disjuntor FX11 é equipado com o
mecanismo de operação à mola 70.00
do tipo FKF 1-2.

O disjuntor FX11 compreende os
seguintes elementos principais:
Pólos 10.00, sendo cada um composto
de:
- elemento de interrupção 20.00
- isolador suporte 30.00
- carter com mecanismo 40.00
- chassi
- mecanismo de operação a mola
70.00, com:
- freio de desligamento 50.00
- sistema de supervisão do gás 80.00
(densímetro).






10.00 pólo do disjuntor
20.00 elemento de interrupção
30.00 isolador suporte
40.00 carter com mecanismo do pólo
50.00 freio de desligamento
60.00 chassi
61.00 haste de acionamento
70.00 mecanismo de operação a mola
80.00 sistema de supervisão do gás
80.04 tubulação de gás




Emissão nº 04 42.020.087P/9
ESTRUTURA DO DISJUNTOR

Elemento de Interrupção

O elemento de interrupção 20.00 é
composto de isolador, circuito de
corrente e dispositivo de interrupção,
divididos da seguinte maneira:

- isolador 20.02
- parte superior 21.00
- parte inferior 22.00

O “adsorvente” 21.06, colocado no
interior do elemento de interrupção
20.00, assegura a conservação e a boa
qualidade do gás SF6.

Circuito de corrente

No interior do elemento de interrupção
20.00, a corrente passa do terminal do
porta-contato superior 21.01, à coroa
de contato 21.05 e depois ao tubo
cilíndrico 22.09 da parte inferior 22.00
do elemento de interrupção; continua
pela coroa de contato inferior 22.05 e o
porta-contatodo contato inferior 22.01
com seu terminal de conexão, saindo
do elemento de interrupção 20.00.
Não existe nenhuma peça móvel na
parte superior 21.00 do elemento de
interrupção. Durante uma manobra, o
contato deslizante 22.02 e o tubo
cilíndrico 22.09, situados na parte inferior
22.00, se movimentam em relação ao
porta contato inferior 22.01.

20.02 Isolador
21.00 Parte superior do elemento
21.01 Porta-contato superior
21.05 Coroa de contato superior
21.06 Adsorvente
22.00 Parte inferior do elemento
22.01 Porta-contato inferior
22.02 Contato deslizante
22.05 Coroa do contato inferior
22.09 Tubo cilíndrico









Emissão nº 04 42.020.087P/10
ESTRUTURA DO DISJUNTOR

Processo de Interrupção

Fig. 1



O elemento de interrupção está
fechado e a corrente circula através
do circuito descrito anteriormente.

Fig. 2

Durante a manobra de abertura, o
contato deslizante 22.02 junto com sua
tulipa de contato 22.03 e o bocal
isolante 21.04 deslocam-se para baixo
comprimido, assim, o gás preso entre o
tubo cilíndrico 22.09 e o porta-contato
inferior 22.01. A abertura dos contatos
paralelos faz passar toda a corrente de
curto circuito pelo pino de contato
21.02 e tulipa de contato 22.03, cuja
separação provoca a aparição de um
arco.

Um intenso sopro de gás SF6 através do
bocal isolante 22.04 extingue o arco
que se estabeleceu entre o contatos
de arco 21.02 e 22.03.

O sopro continua após a extinção do
arco até que o equilíbrio de pressão se
restabeleça dentro do tubo cilíndrico
22.09 até a posição final de abertura.

Fig. 3

O elemento de interrupção está
aberto. O gás isolante SF6 situado entre
o pino de contato 21.02 e a tulipa de
contato 22.03 garante a isolação
eficaz do elemento de interrupção
aberto.







Fig. 1
Fig. 2
Fig. 3



Emissão nº 04 42.020.087P/11




Emissão nº 04 42.020.087P/12
ESTRUTURA DO DISJUNTOR

Pólo

O porta contato superior 21.01, o
isolador 20.02 e o porta-contato inferior
22.01 constituem, junto com o isolador-
suporte 30.01 e o carter do mecanismo
do pólo 40.01, um compartimento de
gás isolante SF6 hermeticamente
fechado.

O isolador suporte 30.01, com suas
flanges 30.02, suporta o elemento de
interrupção, mantendo a isolação à
terra 30.00 e permitindo a passagem
da haste isolante 40.07 que se
movimenta para cima e para baixo
nas operações de fechamento e
abertura, respectivamente.

O movimento horizontal da haste de
acionamento 61.00 é transformado no
movimento vertical da haste de
acoplamento 40.07 através da
alavanca 40.05, eixo de acionamento
40.03 e alavanca de acoplamento
40.06.

O carter do mecanismo 40.01 possui
válvula G, que permite a conexão ao
sistema de controle e enchimento do
gás.

No carter 40.01 encontra-se a mola
acumuladora de energia de
desligamento 40.04, conectada por um
lado de acoplamento, 40.07 através do
suporte 40.08, e por outro à alavanca
40.06.


20.02 Isolador
21.01 Porta-superior
22.01 Porta-inferior
30.00 Isolação contra terra
30.01 Isolador-suporte
30.02 Flange do isolador-suporte
40.01 Carter do mecanismo
40.03 Eixo de acionamento
40.04 Mola de desligamento
40.05 Alavanca de acionamento
40.06 Alavanca de acoplamento



Emissão nº 04 42.020.087P/13
40.07 Haste de acoplamento
40.08 Suporte da mola de desligamento
61.00 Haste de acionamento





Emissão nº 04 42.020.087P/14
ESTRUTURA DO DISJUNTOR

Chassi completo

O chassi 60.00 suporta os três pólos
10.00 e contém as hastes de
acionamento 61.00 que unem os pólos
ao mecanismo de operação 70.00
através da alavanca de acionamento
do mecanismo 70.01 e das alavancas
40.05.

O sistema de supervisão de gás 80.00
também se encontra alojado no chassi.
O mesmo é composto das tubulações
80.05, 80.06 e 80.07 de cada um dos
pólos 10.00. Uma quarta tubulação
permite levar o gás até o manômetro
80.03, situado no interior do mecanismo
de operação 70.00.


A conexão para alimentação do gás,
fixada ao densímetro 80.01, é acessível
pela parte inferior do chassi.




10.00 pólo
40.05 alavanca de acionamento
60.00 chassi
61.00 haste de acionamento
70.01 alavanca de transmissão do mecanismo
de operação
80.00 sistema de supervisão do gás
80.01 detetor de densidade termocompensado
80.05 tubulação de gás do pólo esquerdo
80.06 tubulação de gás do pólo central
80.07 tubulação de gás do pólo direito





Emissão nº 04 42.020.087P/15
ESTRUTURA DO DISJUNTOR

Mecanismo de Operação a Mola FKF 1-
2

A mola de desligamento 40.04, situada
no
carter do mecanismo do pólo 40.01,
está montada no mesmo eixo do
contato móvel.

Durante o processo de fechamento, a
mola de ligamento 70.02 fornece a
energia acumulada, através do
curvilíneo 70.03, da alavanca de rolo
70.14, alavanca de acionamento 70.01
e das hastes de acionamento 61.00, às
partes móveis do disjuntor e,
simultaneamente, carrega as molas de
desligamento 40.04 dos mecanismos
dos pólos 40.00.








40.00 mecanismo do pólo
40.01 carcaça do mecanismo
40.04 mola de desligamento
50.00 freio de desligamento
70.01 alavanca de transmissão do mecanismo
de operação
70.02 mola de ligamento
70.03 curvelíneo
70.04 motor de carregamento
70.05 bobina de fechamento
70.06 bobina de abertura
70.14 alavanca de rolo



Em alguns segundos, o motor 70.04
recarrega a mola de ligamento 70.02 e
o disjuntor está pronto para uma
sequência de religamento rápido.

O freio de desligamento 50.00, sem
exigências de manutenção, absorve o
excedente de energia liberada pela
mola, ao fim do movimento.

A mola de ligamento 70.02 e o motor
de carregamento 70.04, bem como os
disparadores eletromagnéticos de
fechamento 70.05 e de abertura 70.06
encontram-se no interior da cabine do
mecanismo de operação.









Emissão nº 04 42.020.087P/16



Emissão nº 04 42.020.087P/17
ESTRUTURA DO DISJUNTOR

Sistema de Supervisão do Gás

O sistema de supervisão do gás 80.00
controla a pressão do gás SF6 em
função da temperatura interna do
disjuntor. Esta pressão nunca deve cair
abaixo do valor mínimo exigido para a
extinção do arco e para o
restabelecimento e manutenção da
suportabilidade à tensão. A queda de
pressão abaixo do valor limite aciona
um contato pressostato
termocompensado (densímetro) 80.01.

A medição da densidade realiza-se por
meio de uma mola de pressão 81.01
situada no fole metálico 81:00 esta
mola atua sobre o bimetálico 81.03,
através da haste 81:02 Se a pressão no
interior do pólo diminuir, devido a um
vazamento e esta diminuição não for
consequência da flutuação de
temperatura, que seria compensada
pelo bimetálico, o primeiro contato (S1)
dará o sinal de “completar o
enchimento de gás” e se a pressão
continuar a cair, o segundo contato
(S2) dará uma ordem de “manobrar o
disjuntor e bloquear”.

O orifício constritor à frente 81.14, do
fole metálico 81.00, permite controlar
as pressões de resposta ou a troca do
densímetro 80.01 sem perda de gás
significativa. O absorvente 81.05 reduz
a a concentração de umidade no
interior do invólucro do densímetro
80.01.

80.01 Densímetro
81.00 Fole metálico
81.01 Mola do fole
81.02 Haste do fole
81.03 Bimetálico
81.04 Microinterruptor
81.05 Adsorvente
81.14 Orifico constritor que por sua vez
transmite o movimento causado por
uma mudança de pressão ao micro-
interruptor 81.04.







Emissão nº 04 42.020.087P/18




Emissão nº 04 42.020.087P/19
TRANSPORTE E ARMAZENAMENTO

Transporte

Para o transporte, um disjuntor tripolar é
constituído de três partes:

- Chassi 60.00, compreendendo hastes
de acionamento 61.00 e tubulação
de gás 80.04 já montada.
- Pólos 10.00.
- Mecanismo de operação à mola
70.00.

Para transporte, os pólos são enchidos
com uma pressão de 0,5 bar
(0,05MPa).

3 pólos 145kV

Comprimento L1m 3,6
Massa G1 Kg 1250
Compr. mín do cabo m 8,0

1 chassi


Dist. Entre pólos mm 1750 2000
Comprimento L2 m 4,1 4,6
Massa G2 kg 275 240
Compr. mín. do
cabo
m 8,0 8,0

1 mecanismo de operação FKF 1-2

Massa G3 Kg 280
Compr. mín do cabo M 5,0

O mecanismo de operação 70.00 é
fechado herméticamente em um saco
plástico 70.21 para aumentar a
proteção contra a corrosão.











Emissão nº 04 42.020.087P/20
ARMAZENAMENTO

A princípio, a embalagem para o
transporte não é apropriada para
armazenamento do disjuntor por um
período muito longo. Os riscos disso
decorrentes ficam por conta do
usuário.

Os pólos 10.00 podem ficar
armazenados ao tempo, se mantidos
na caixa de embalagem sobre
travessas de madeira e protegidos de
pó e poluição, durante um tempo
máximo de 1 (um) ano.

O mecanismo de operação a mola
70.00 pode ficar armazenado em local
seco e dentro de seu saco plástico
hermético 70.21, durante um longo
tempo. Para armazenamento no
exterior, ou em local com bastante
umidade ambiente é necessário tirar o
saco 70.21 e ligar a resistência de
aquecimento 70.15
permanentemente.

Todos os acessórios, ferramentas,
tubulação de SF6, materiais de reserva,
peças de reposição, etc., devem ser
armazenados somente em local seco.




Emissão nº 04 42.020.087P/21
LISTA DE MATERIAIS

Todo o material citado abaixo é
necessário para a montagem correta e
o comissionamento do disjuntor

Extensão de fornecimento do disjuntor

Por disjuntor tripolar:

- chassi 60.00 com tubulação de gás
80.04 montada.
- 3 pólos 10.00
- hastes de acionamento 61.00 com
correspondentes pinos e travas.
- mecanismo de operação 70.00
- tubulação do manômetro 80.14
- jogo de vedações S-04 para
manômetro

Material complementar a ser
especificado

(Quantidade de peças conforme
especificação do cliente). A referencia
W.. indica o número da ferramenta.
- dispositivo de suspensão W133
- chaves com aberturas
7/10/13/17/19/22 /24 (W1/2/4/88/8)
- chave catraca reversível W23
- torquímetro W 24/25
- soquetes de 13/19/24 (W12/14/15)
para chave soquete ou catraca
- chaves Allen de 2 e 4 (W21/20)
- prolongador W28
- nível de bolha W46
- conexão de abastecimento com
válvula W56
- garrafa de gás SF6, W59 ou W60
- mangueira flexível W64
- válvula redutora de pressão W65
- detector de vazamento W 51
- fita adesiva W63
- termômetro W52
- manivela W 39
- calibre de profundidade W126

Prestações de serviço, de
responsabilidade do cliente

- fundações do(s) disjuntor(es)
- suporte e material de fixação do
disjuntor à fundação (a menos que
especificado no pedido do cliente).
- guindaste (peso e carga – ver
capítulo “Transporte”, altura mínima a
partir do chassi: 5m).
- escada de montagem
- cabos
- escova metálica
- trava química (tipo loctite)




Emissão nº 04 42.020.087P/22
MONTAGEM

Para a montagem correta dos
disjuntores FX 11 – 145 devem ser
observadas as seguintes diretrizes:

- Não iniciar a montagem do disjuntor
sem antes ter lido o capítulo
completo sobre “MONTAGEM”
neste manual.

- Estas instruções descrevem as
operações de montagem do
disjuntor, na ordem sequêncial, a ser
respeitada.

Fig. 1

- Este símbolo indica os pontos que
devem ser lubrificados com o produto
especificado (no exemplo: com L..-
62). Para maiores informações, vide o
anexo sobre lubrificação.

Fig. 2

- Os parafusos que têm um símbolo
de lubrificação, devem ser
lubrificados ao longo de todo o
filete e abaixo da cabeça.

Fig. 3

- Os conjuntos aparafusados são
objetos das seguintes indicações:


1ª linha: S= parafuso/ M- porca/ SW=
abertura da chave.

2ª linha: Dimensão em mm de um
parafuso ou de uma porca.

3ª linha: W..= número de código na
lista de ferramentas (vide
anexo),da ferramenta
adequada para assegurar o
aperto correto de um
conjunto aparafusado.

4ª linha: Md= momento de torção
requerido para assegurar o
aperto correto de um
conjunto aparafusado.


Fig. 1
Fig. 2
Fig. 3



Emissão nº 04 42.020.087P/23
MONTAGEM

- O disjuntor foi completamente
montado, regulado e testado na
fábrica. O conjunto é constituído do
chassi 60.00, do três pólos 10.00, das
hastes de acionamento 61.00 e do
mecanismo de operação 70.00. A
montagem definitiva no campo
deve reconstituir este mesmo
conjunto.

- O número de série (ano de
fabricação + ODS + índice) está
indicado nas placas de
identificação 60.05 e 70.18, fixadas
no chassi 60.00 e no mecanismo de
operação 70.00, respectivamente.

- Os pólos 10.00 são identificados
através do número de série (sem o
ano de fabricação), gravado na
flange da carcaça do mecanismo
do pólo 40.01, seguindo do índice e
letra de identificação do pólo: a, b
ou c.

- Visto do lado do mecanismo de
operação 70.00, o pólo “a” é o da
esquerda.

1) Número ODS + índice + letra de
referência de polo é indicado como
exemplo apenas.




Emissão nº 04 42.020.087P/24
MONTAGEM

Montagem do Chassi


Fig. 1
- Suspender o chassi 60.00, e suas
hastes de acionamento, com o
auxílio de duas cordas
(comprimento mínimo de 6m) e
montá-lo mantendo-o horizontal o
máximo possível.

- Retirar as placas de fixação
inferiores 60.01 do chassi e assentá-
las sobre as estruturas suporte A
Deixar as placas de fixação
superiores 60.01 no chassi 60.00.

- Colocar o chassi 60.00 (abertura 0
voltado para o lado do mecanismo
de operação) sobre as placas de
fixação 60.01.

Fig. 2

- Usando os parafusos S e porcas M,
montar a placa de fixação superior-
60.01, chassi 60.00, placa de fixação
inferior 60.01 e estrutura suporte A.

- Checar a horizontalidade transversal
e longitudinal do chassi 60.00 com o
nível W46.

- Nivelar o chassi 60.00 ajustando as
porcas M1 entre a fundação F e a
estrutura suporte A.

Desvio máximo admissível ≤ 5mm/m

Fig. 1
Fig. 2



Emissão nº 04 42.020.087P/25
MONTAGEM

Preparação do mecanismo de
operação

É muito importante que os números de
série e índices do disjuntor e do
mecanismo de operação, sejam
idênticos.

- Retirar o mecanismo de operação
70,00 do seu suporte de madeira e da
embalagem plástica.


Não manipular nenhum elemento do
mecanismo de operação, que não
faça parte dos trabalhos prescritos
para a montagem.

- Soltar as porcas M e arruelas S do
mecanismo de operação 70.00 e
guardá-las em local apropriado.

- Segurar firmemente com as duas
mãos a extremidade inferior das
chapas laterais B, puxar
ligeiramente para fora e depois
para baixo para retirá-la.
- No interior do mecanismo de
operação, retirar as quatro presilhas
de segurança SB de fixação do
telhado D. Para isso, apertar o
telhado fortemente para baixo, nos
pontos de fixação Retirar o telhado
e guardar as presilhas de fixação
em local apropriado.

- Liberar e retirar do mecanismo de
operação a tubulação de gás 80.14
do densímetro fixado por meio de
braçadeiras para o transporte.




Emissão nº 04 42.020.087P/26
MONTAGEM

Acoplamento do mecanismo de
Operação ao Disjuntor

É muito importante que os números de
série e índices do disjuntor e do
mecanismo de operação sejam
idênticos.

Fig.1

- Içar o mecanismo de operação
70.00 para a posição correta de
acoplamento por intermédio de
dois cabos de, no mínimo, 4m cada,
mantendo-o tão horizontal quanto
possível.

- Soltar as porcas M e as arruelas U do
mecanismo de operação 70.00 e
guardá-las em lugar limpo.

- Puxar para trás os parafusos S de
maneira que fiquem nivelados com
a parede traseira do mecanismo de
operação.

Fig. 2

Certifica-se que os indicadores de
posição do disjuntor 70.32 e de carga
da mola 70.31 estejam nas seguintes
posições:
- DISJUNTOR DESLIGADO
- MOLA DESCARREGARA

- Aproximar o mecanismo de
operação 70.00 colocando a
alavanca de transmissão 70.01 no
interiordo chassi 60.00 e abaixar o
mecanismo com cautela, até que
seja possível a introdução dos
quatro parafusos de fixação do
mecanismo de operação nos
respectivos furos do chassis.

- Colocar as arruelas U e as porcas M
e apertá-las com a mão até o fim.





Fig. 1
Fig. 2



Emissão nº 04 42.020.087P/27
MONTAGEM

Fig. 3

- Abaixar o dispositivo de suspensão
até que o mecanismo de operação
seja sustentado unicamente pelos
quatro parafusos de fixação.

- Apertar as porcas M
sucessivamente, na seguinte ordem:
I, II, III, IV.

- Não retirar a trava K da alavanca
de rolo 70.14, mas, ao contrário,
tensioná-la com força para manter
o mecanismo de operação a mola
70.00 na posição “disjuntor aberto.”






Fig. 3



Emissão nº 04 42.020.087P/28
MONTAGEM

Montagem dos Pólos

Fig.1

- Montar as telas 61.03 na alavanca
de transmissão 70.01 do mecanismo
de operação 70.00. O lado A visto
do mecanismo, com a haste 61.02
acoplada à direita e, o lado B à
esquerda. Introduzir o pino 61.04.
engraxado.
- Fixar as cupilhas P no pino.

Fig. 2

- Montar os pinos com olhal W 134
nas superfícies de conexão do polo
10.00 com a identificação “b”, fixar
o dispositivo de suspensão w133 e
suspender o pólo, cuidadosamente,
com o auxílio de um guincho.

- Limpar, cuidadosamente, a
superfície de apoio do polo 10.00 e
chassi 60.00. Proteger a superfície
contra corrosão, de acordo com as
“INSTRUÇÕES PARA LUBRIFICAÇÃO”,
em anexo.

- Quando o pólo 10.00 estiver próximo
de sua posição de montagem, girá-
lo de maneira a evitar que a
alavanca de acionamento 40.05
bata no chassi 60.00. Baixar o pólo
“b” lentamente sobre o chassi 60.00
e atrás do mecanismo de operação
70.00 tomando muito cuidado para
evitar danos à tubulação de gás
montada no chassi 60.00. Prender o
pólo com 4 parafusos previamente
lubrificados, mas não apertá-los
ainda.


Fig. 2
Fig. 1



Emissão nº 04 42.020.087P/29
MONTAGEM

Fig. 1

- Conectar as talas 61.03, a alavanca
de acionamento 40.05 e a haste de
acionamento 61.01, com o pino
61.05 lubrificado. Para isso,
movimentar o pólo 10.00 sobre o
chassi 60.00 para uma posição tal
que o pino 61.05 possa, facilmente,
ser inserido nos furos de trás, para a
frente. Colocar as cupilhas P.

- Apertar os parafusos S de fixação
do pólo 10.00. Assegurar-se que os
pinos 61.04 e 61.05 estejam girando
livremente após o aperto do
parafusos S.

Fig. 2

- Montar os pinos com olhal W134 nas
superfície de conexão do pólo 10.00
com a identificação “a”, fixar o
dispositivo de suspensão W133 e
suspender o pólo, cuidadosamente,
com o auxílio de um guincho.

- Limpar, cuidadosamente, a
superfície de apoio do pólo 10.00 e
chassi 60.00. Proteger a superfície
contra corrosão, de acordo com as
“INSTRUÇÕES PARA LUBRIFICAÇÃO”,
em anexo.

- Quando o pólo 10.00 estiver próximo
de sua posição de montagem, girá-
lo de maneira a evitar que a
alavanca de acionamento 40.05
bata no chassi 60.00. Baixar o pólo
“a” lentamente sobre o chassi 60.00,
tomando muito cuidado para evitar
danos á tubulação de gás montada
no chassi 60.00. Prender o pólo com
4 parafusos S, previamente
lubrificados, mas não apertá-los
ainda.

- Conectar a haste de acionamento
61.01 à alavanca de acionamento
40.05 com o pino lubrificado 61.05.
Para isso, movimentar o pólo 10.00
sobre o chassi 60.00 para uma
posição tal que o pino 61.05 possa,
facilmente ser inserido nos furos de
trás para frente. Colocar com travas
a cupilhas P.



Emissão nº 04 42.020.087P/30
- Apertar os parafusos S de fixação
do pólo 10.00. assegurar-se que os
pinos 61.05 estejam girando
livremente após o aperto dos
parafusos S.




Emissão nº 04 42.020.087P/31
MONTAGEM

Fig. 1

- Montar os pinos com olhal W134 nas
superfícies de conexão do pólo
10.00 com a identificação “c” fixar o
dispositivo de suspensão e
suspender W133 pólo,
cuidadosamente, com o auxílio de
um guincho.

- Limpar, cuidadosamente, a
superfície de apoio do pólo 10.00 e
chassi 60.00. Proteger a superfície
contra corrosão, de acordo com as
“INSTRUÇÕES PARA LUBRIFICAÇÃO”,
em anexo.

- Quando o pólo 10.00 estiver próximo
de sua posição de montagem, girá-
lo de maneira a evitar que a
alavanca de acionamento 40.05
bata no chassi 60.00. Baixar o pólo
lentamente sobre o chassi 60.00,
tomando muito cuidado para evitar
danos à tubulação de gás montada
no chassi 60.00. Prender o pólo com
4 parafusos S previamente
lubrificados, mas não apertá-los
ainda.

- Conectar a haste de acionamento
61.02 à alavanca de acionamento
40.05 com o pino lubrificado 61.05.
Para isso, movimentar o pólo 10.00
sobre o chassi 60.00 para uma
posição tal que o pino 61.05 possa,
facilmente, ser inserido nos furos de
trás para a frente Colocar e travar
as cupilhas P.

- Apertar os parafusos S de fixação
pólo 10.00. Assegurar-se que os
pinos 61.05 estejam girando
livremente após o aperto dos
parafusos S.


Fig. 2

- Retirar o arame de travamento K da
alavanca de rolo 70.14 do
mecanismo de operação 70.00.

Dessa maneira, o disjuntor está
ajustado na posição “DESLIGADO”.












Emissão nº 04 42.020.087P/32
MONTAGEM

Montagem de Sistema de Supervisão de Gás

Fig. 1

- Remover os bujões 80.22 das
válvulas dos três pólos 10.00. A
válvula de retenção R impede que
o gás sob pressão de transporte
escape. Verificar se cada pólo está
efetivamente sob pressão,
empurrando a válvula de retenção
R com o dedo.

Fig. 2

- Retirar as capas protetoras V dos
tubos de gás 80.05, 80.06 e 80.07,
controlando a presença e o bom
estado dos orings 80.16, em todas
as conexões rosqueadas.

Fig. 3

- Conectar o tubo de gás 80.05 ao
pólo “a”. O gás purga pelo tubo
80.05 e flui através do densímetro
80.01 e os tubos 80.06 e 80.07.

- Conectar imediatamente o tubo
80.06 ao pólo “b” e o tubo 80.07 ao
pólo “c” durante o vazamento de
gás.

Caso um dos pólos 10.00 não esteja
mais com sua pressão de transporte,
proceder da seguinte maneira :

- Terminar a montagem do disjuntor
- Carregar o pólo abrigando-se de
forma própria, uma pressão de 2 bar
(0,2Mpa) e verificar sua
estanquiedade através do detetor
de vazamento W51 (ver capítulo
“MONTAGEM - Enchimento de
Gás”)





- Entrar em contato com a ALSTOM
T&D LTDA, para receber instruções.
- Preparar novos adsorventes 21.06 e
providenciar uma bomba de
vácuo.

- Trocar os adsorventes 21.06 dos três
pólos 10.00. Fazer vácuo e enchê-los
de gás (conforme capítulo
“correção de defeitos”).
Substituição do adsorvente.












Emissão nº 04 42.020.087P/33




 MONTAGEM

Fig. 1

- Preparar a garrafa de gás SF6 W59
(1) e a conexão de enchimento
W56.
(1) ou o carrinho de enchimento de
gás SF6 W55.
Ou o carrinho de enchimento de
gás SF6 com bomba de vácuo
W53
Ou o carrinho de serviço W54

- Ligar a conexão W56, através da
mangueira flexível W64, à válvula
redutora de pressão W65 da garrafa
de gás.

- Aumentar lentamente a pressão
sobre a válvula redutora W65 até
atuar a válvula de segurança S.

- Comparar a pressão do manômetro
M com o valor de resposta indicada
pela válvula de segurança S,
levando-se em consideração as
escalas de pressão respectivas de M
e de S. Esta última é sempre dada
em valor de sobrepressão em bar
enquanto M pode ser uma pressão
definida pelo cliente.

- Repetir a operação duas ou três
vezes para purgar a mangueira
W64.

- Fechar a torneira V da garrafa.
Apertar com um dedo a válvula de
retenção R da conexão de
abastecimento W56, para abaixar a
pressão da mangueira W64 à
pressão atmosférica.



















Fig. 1



Emissão nº 04 42.020.087P/34
MONTAGEM

Fig. 2

- Soltar as porcas M do suporte 80.02
do densímetro e retirar a placa defixação da válvula 80.08 bem como
a tampa de vedação 80.09 com os
orings 80.13 e 80.25 e guardar estas
partes num lugar limpo.

- Controlar, com breve pressão do
dedo sobre a válvula retentora R, se
a pressão de transporte ainda está
mantida no disjuntor.

- Verificar se ambas as vedações
80.13 e 80.15 da conexão W56 estão
bem alojadas e em boas condições.

- Acoplar a conexão de enchimento
W56 apertando-a corretamente.









Fig. 2



Emissão nº 04 42.020.087P/35
MONTAGEM

Conexão do Manômetro

- Soltar, sem retirar, os parafusos S da
chapa perfurada 60.04 e deslizar a
mesma para fora o carter do
mecanismo 40.01.

- Introduzir, sem que haja
deformação do mesmo, o tubo de
gás 80.14 pelo topo do armário do
mecanismo de operação 70.00.

- Retirar a tampa de vedação 80.22
do suporte 80.02 do densímetro,
dentro do chassi 60.00. Neste
instante, ocorre vazamento de gás!
Introduzir o tubo 80.14, com os dois
orings 80.16, no do suporte 80.02 do
densímetro e apertar a porca M.

- Antes de apertar a porca especial
80.23 no manômetro 80.03, purgar a
tubulação 80.14 deixando escapar
o gás durante 5 a 10 s.








Emissão nº 04 42.020.087P/36
MONTAGEM


- Colocar a junta de cobre 80.17 no
interior da porca especial 80.23 e
aparafusá-la, com a mão, para
apertar o tubo 80.14 contra o
manômetro 80.03, até o fim. Para
comprimir a junta de cobre 80.17,
girar a porca especial 80.23, de
meia a uma volta a mais, com uma
chave apropriada.

- Recolocar a chapa perfurada 60.04
no lugar, em frente ao densímetro
80.00.

- Apertar os parafusos S.


















Emissão nº 04 42.020.087P/37
MONTAGEM

Fechamento do armário do mecanismo
de operação

- Colocar o telhado D do mecanismo
de operação 70.00 e tornar a
montar as quatro presilhas de
segurança SB. Para isso, apertar o
telhado fortemente para baixo, nos
respectivos pontos de fixação.

- Recolocar os painéis laterais B de
baixo para cima e fixá-los com as
arruelas S e as porcas M.
















Emissão nº 04 42.020.087P/38
MONTAGEM

Determinação da pressão de
enchimento

A pressão de enchimento é igual à
pressão nominal mais um valor 4p
corrigido em função da altitude h e da
temperatura do gás v.

Pressão de enchimento
= PN + ∆P

∆P é determinado da seguinte
maneira:

Fig. 1

A designação G do conceito de
pressão é gravada sobre o densímetro
80.01 (↙).
Se constar outra designação, favor
consultar a ALSTOM T&D LTDA.

Fig.2

Para o conceito de pressão G

- Determinar a temperatura
aproximada do gás com o
termômetro W52, (A temperatura do
gás corresponde aproximadamente
à temperatura ambiente medida à
sombra.)

- Determinar o valor da correção ∆P,
por meio do diagrama ao lado,
levando-se em consideração a
altitude h.

Exemplo:
Conceito de pressão: G

Pressão nominal Pn (conforme indicado
na placa de identificação do disjuntor):
6,3 bar.

Temperatura do gás T (lida no
termômetro aderente W52): 30° C

Altitude da instalação: 1000m
Valor de correção ∆P
(vide diagrama a seguir)




Pressão de abastecimento: 0,3 bar
 PN + ∆P

de onde
6,3 + 0,30 = 6,60 bar

- Para cada abastecimento, a
pressão deverá ser determinada
conforme o exemplo acima.






Emissão nº 04 42.020.087P/39


MONTAGEM

Enchimento de Gás



Emissão nº 04 42.020.087P/40

Fig. 1

Abastecer o disjuntor de maneira
progressiva até o valor nominal + 0,2
bar (0,02 Mpa). Ver capítulo
“Montagem – Determinação da
pressão de enchimento”. Os 0,2 bar
suplementares são destinados a
compensar perdas de gás quando dos
“Controles Finais.”


Devido ao risco de avarias a
porcelanas, que podem ocorrer
durante o transporte e /ou montagem,
as pessoas que presenciam o
enchimento de gás e as manobras de
ensaio consecutivas, devem respeitar
uma distância mínima de segurança
de 50m ou ficar num lugar obrigado.

- Fechar a válvula redutora de
pressão W65 e ligar a terneira V da
garrafa de gás W59.

Fig. 2

- Desapertar as porcas M de fixação
da conexão de abastecimento
W56, sem soltá-las completamente.


Abrir a válvula de segurança V girando
o disco S. Girar a placa de fixação Fig.
3
- Limpar, com um pano limpo, as
superfícies de vedação da tampa
80.09 e da base 80.02 do
densímetro.
- Aplicar uma fina camada de graxa
L..-44 em orings novos 80.13 e 80.25
retirado do jogo de vedações S-05,
antes de colocá-los na tampa 80.09.
- Colocar a chapa de fixação 80.08
e apertar a porca M.

Desta maneira, o densímetro é
fechado temporariamente até o
“controle dos pontos de atuação do
densímetro” (ver capítulo “colocação
em serviço – Verificações Finais”).















Emissão nº 04 42.020.087P/41
COLOCAÇÃO EM SERVIÇO

O disjuntor encontra-se sob pressão.
Qualquer serviço no mesmo ou nas
suas imediações, deve ser conduzido
de maneira a evitar riscos de avarias
nos isoladores de porcelana.

Verificações

- O indicador de posição do disjuntor
70.32, situado no mecanismo de
operação 70.00, deve indicar:
“DISJUNTOR ABERTO.”

- O indicador de carga da mola 70.31
deve indicar: “MOLA
DESCARREGADA.”

- O circuito de alimentação das
bobinas de ligamento e de
desligamento assim como o circuito
do motor de carregamento da
mola devem estar abertos.

- Os pinos 61.04 e 61.05 devem girar
sem dificuldades com a mão.

Circuitos auxiliares

- Instalar a fiação do densímetro
80.10 conforme o desenho ao lado
e fixá-la com as presilhas.
Apertar bem o prensa-cabos S e
conectar os fios do densímetro
conforme o esquema do projeto.
















Emissão nº 04 42.020.087P/42
COLOCAÇÃO EM SERVIÇO

Testes de Funcionamento

Devido ao risco de avarias nas
porcelanas durante o transporte, as
pessoas que presenciam os testes,
devem manter uma distancia mínima
de segurança de 50m ou ficar num
lugar abrigado.

- Conectar todos os circuitos de
controle e alimentação de
operação de acordo com o
esquema definitivo do mecanismo
de operação 70.00.

- Tencionar a mola de fechamento
70.02 através do motor 70.04 ou da
manivela W39.

- Efetuar cinco operações de
fechamento / abertura por
comando remoto. Caso não haja
disponibilidade de alimentação em
corrente contínua, as bobinas de
110V a 240 Vcc podem ser
energizadas, temporariamente, em
220Vca.

Verificações finais

Medição da separação dos contatos

Fig. 1

- Para permitir a futura avaliação do
estado dos contatos de arco, é
indispensável medir a separação
dos contatos quando novos, nos três
pólos anotando-se os valores
obtidos no relatório de final de
montagem. Para isso, a cota X é
verificada por meio do medidor de
profundidade W126.

Definição:
X: Distância entre a extremidade
externa do chassi 60.00 e o final
esquerdo da haste de
acionamento 61.01 (visto do lado
do mecanismo de operação
70.00)
XaO: dimensão X, no ponto da
separação elétrica dos contatos
em estado novo do pólo “a” do
disjuntor.
XbO: Idem acima para o pólo “b”
XcO: Idem acima para o pólo “c”


















Fig. 1



Emissão nº 04 42.020.087P/43



Emissão nº 04 42.020.087P/44
COLOCAÇÃO EM SERVIÇO

- Preparar o disjuntor, conforme
capítulo “MANUTENÇÃO - Medidas
de Segurança”.

- Desmontar o teto e as laterais do
mecanismo de comando 70,00,
conforme capítulo “Montagem -
Preparação do Mecanismo de
Operação”. Instalar o dispositivo de
fechamento lento W37.

Fig. 1

- Conectar o indicador L aos terminais
de alta tensão do polo “a”.

- Para a medição de XaO, mover
lentamente o disjuntor, com o auxílio
do dispositivo de fechamento lento
W37, da posição fechada para a
posição aberta.

- Medir a dimensão XaO no ponto de
separação elétrica dos contatos
(sinal sonorocessa ou a lâmpada se
apaga) e registrar o valor obtido no
relatório de final de montagem.

- Repetir a medição no mínimo duas
vezes.

- Transferir sucessivamente o
equipamento de medição para o
polo “b” e depois para o polo “c” e
medindo XbO e XcoO

- Repetir as medições no mínimo duas
vezes. Registrar os valores no
relatório.

Os valores Xao, Xbo e Xco devem ser
registrados no relatório final de
montagem e na plaqueta do
mecanismo de operação 70.00
prevendo futuras avaliações do estado
dos contatos de arco

- Remover o dispositivo de
fechamento lento W37 e montar o
teto e painéis laterais do armário do
mecanismo de operação 70.00
(veja o parágrafo fechamento do
armário do mecanismo de
operação do capítulo “montagem
do sistema de supervisão do gás”.










Fig. 1



Emissão nº 04 42.020.087P/45
COLOCAÇÃO EM SERVIÇO

Controle dos pontos de atuação do
densímetro.

Este controle deverá ser feito ao menos
3 horas após o enchimento do gás.
Proceder conforme capítulo
“Manutenção - Controle do estado do
disjuntor”.

Controle da estanqueidade

Verificar a estanqueidade de todas as
partes novas montadas ou que tenham
sido abertas, por meio de detetor de
fuga W51.
Efetuar as operações de controle final
de acordo com o relatório de fim de
montagem fornecido juntamente com
o disjuntor dentro do armário do
mecanismo de operação 70.00.

Após preencher o relatório de fim de
montagem, enviar uma cópia deste à
ALSTOM T&D LTDA




Emissão nº 04 42.020.087P/46
COLOCAÇÃO EM SERVIÇO

Montagem dos terminais de alta tensão

- Limpar as superfícies de contato dos
terminais, removendo a película ou
cobertura protetora.

Fig. 1

- Aplicar uma fina camada de graxa
protetora para limpar as superfícies
de contato (A) em alumínio sem
revestimento remover por
movimentação em cruz com
escova de aço (B) apropriada
(espessura de fios de ao menos
0,3mm), lixa ou lima grossas, a
camada de oxidação das
superfícies de contato. As superfícies
de contato devem permanecer
planas, apresentando ligeira
rugosidade

- A fim de evitar a formação de uma
nova camada de óxido, aplicar,
imediatamente, uma fina camada
de graxa sobre as partes de contato
com um pano.

Fig. 2

- Aplicar uma fina camada de L..-62
nos parafusos S, arruelas U e porcas
M.

- Fixar os terminais K, previamente
limpos e levemente engraxados, às
superfícies de contato do disjuntor
apertando os parafusos firmemente.

Os terminais de alumínio do usuário
deverão ser tratados da mesma
maneira que as superfícies de contato
do disjuntor.





Fig. 1
Fig. 2



Emissão nº 04 42.020.087P/47
OPERAÇÃO

Informações importantes para o
mecanismo de operação à mola pré-
carregada:

- Aquecimento do mecanismo de
operação: Ligar a resistência de
aquecimento do mecanismo de
operação, tão logo seja possível,
após a montagem do disjuntor.
O aquecimento deverá permanecer
ligado o tempo todo, para prevenir
contra condensação de umidade e
consequente avaria por corrosão.

- Lubrificação:
Não há exigência de lubrificação
complementar!
Os mancais anti-fricção e rolamentos
suporte são montados em nossa
fábrica, com aplicação de graxa
especial; esta graxa tem uma
propriedade de baixa temperatura
excepcionalmente boa e alta
estabilidade contra envelhecimento.
Para assegurar-se destas
propriedades na operação, não
faça nada por conta própria, tal
como:

- Misturar com outro tipo de graxa;

- Usar óleo para lubrificação
complementar;

- Borrifar os componentes do
mecanismo com óleo inibidor de
ferrugem ou outro óleo lubrificante.

Esta graxa tende fortemente a se
resinificar, se misturada com outros
lubrificantes.




Emissão nº 04 42.020.087P/48
MANUTENÇÃO

Critérios de Manutenção

O disjuntor FX 11 não necessita muitos
serviços de manutenção.
Os critérios de inspeção e de revisão
indicados, referem-se a disjuntores
operando sob condições normais e,
portanto, devem ser considerados
somente como valores padronizados.


Tipo de
Inspeção
Periodicidade
Qualificação
do Pessoal
Abertura do
compartimento
de gás
Disjuntor fora de
Operação
Controle visual

Uma vez por
ano

Pessoal
operador

Não Não
Controle e
estado do
disjuntor
A cada quatro
ou seis anos
Pessoal
operador

Não Sim (2)
Inspeção
A cada 8 ou 10
anos (1) ou
após 2500
manobras
Fabricante ou
pessoal
operador
especializado
Não Sim (2)
Revisão
Vide capítulo
“Critérios para
revisão”
Fabricante ou
pessoal
operador
especializado
Sim Sim (2)

(1) Condições ambientais corrosivas ou temperaturas ambientais extremas podem
reduzir à metade os intervalos indicados.
(2) Vide capítulo “Medidas de Segurança”.




Emissão nº 04 42.020.087P/49
MANUTENÇÃO

Medidas de Segurança

Para o controle visual não são
necessárias medidas preparatórias.
Para o controle de estado do disjuntor
inspeção e qualquer serviço de
manutenção, as seguintes medidas
preliminares devem ser tomadas:

- Desenergizar e aterrar o disjuntor.

- Interromper o circuito de comando
do motor 70.04 (pela abertura de
bornes secionadores).

- Verificar se a pressão de gás do
pólo do disjuntor não está abaixo
da pressão mínima de operação PG
(Vide capítulo “Enchimento de gás
SF6”). Se a pressão estiver abaixo
deste valor, nenhuma interrupção
mecânica para descarregar a mola
de ligamento 70.02 e a de
desligamento 40.04 será permitida.

- Descarregar a mola de ligamento
70.02 e a de desligamento 40.04,
pelas alavancas 70.27 e 70.28 do
mecanismo de operação 70.00,
conforme segue:
a) disjuntor na posição fechado:
abertura, fechamento,
abertura.
b) Disjuntor na posição aberto:
Fechamento, abertura
- Verificar se as sinalizações visuais do
mecanismo de operação 70.00 são
reconhecíveis (símbolos
padronizados):

Fig. 1

Disjuntor na posição aberto (A)

Mola de ligamento descarregada (B)

- Assegurar-se que mais nenhuma
operação seja possível através de
alavancas 70.27 e 70.28 do
mecanismo 70.00.

- Interromper os circuitos de
comando das bobinas de
fechamento e abertura.


Fig. 1



Emissão nº 04 42.020.087P/50
MANUTENÇÃO

Controle Visual

Atenção: Durante o controle visual, o
disjuntor poderá estar energizado!

Fig. 1

Isoladores

- Isoladores 20.02 e isoladores suporte
30.01: controlar a poluição
superficial e a integridade das
porcelanas.

Pressão do gás SF6

- Determinar a pressão de
enchimento de SF6 (veja capítulo
“Determinação de pressão de
enchimento”) e compare-a com a
pressão lida no manômetro 80.03.

Fig. 2

Aquecedor 70.15

- Abrir a porta do armário do
mecanismo de operação 70.00 e
verificar o funcionamento do
aquecedor 70.15 (aquecedor
permanentemente ligado)

Contador de operações 70.37

- Registrar a contagem lida no
contador 70.37.




Fig. 1
Fig. 1



Emissão nº 04 42.020.087P/51
MANUTENÇÃO

Controle de Estado do Disjuntor

Lista de Material

Ofertado pelo fabricante:

- Simulador W41 para ensaio do
densímetro.

- Chave fixa dupla W42

- Jogo de vedações S-05 da conexão
do enchimento.

- Pano de limpeza “Kimwipes” S-13

- Lubrificante L..-44 compatível com
SF6

- Observar o capítulo “Medidas de
segurança”.

Controle visual

- Proceder controle visual de acordo
com o capítulo “Controle Visual”.

Controle dos valores de resposta do
densímetro

O simulador W41 permite simular os
valores de pressão S1 e S2, valores de
resposta respectivos dos contatos de
sinalização do densímetro 80.01.
Estas pressões correspondem aos
valores S1 e S2 (com T=20 C, h </=1.000
mm) corrigidos pelo valor P.
P depende da altitude h e temperatura
T do gás:

S1,2 = S1, 2 (T=20 , h </= 1000m) + P

Determinação do P:

Fig. 1

O conceito de pressão G está
marcado no densímetro 80.01.Valores de pressão S1 e S2 (T=20 , h </=
1000m): veja capítulo “Enchimento de
gás SF6”






Fig. 1



Emissão nº 04 42.020.087P/52
MANUTENÇÃO

Controle de Estado do Disjuntor
(continuação)

Conceito de pressão G

Fig. 1

- Determinar a temperatura
aproximada do gás com o
termômetro aderente W52
(corresponde, aproximadamente, à
temperatura do densímetro na
sombra).

- Determinar o valor da correção P,
através do diagrama ao lado, para
altitude h do local.

Exemplo:
Conceito de pressão = G
S1 (T=20 C, h</=1000m) = 5,7 bar
S2 (T=20 C, h</=1000m) = 5,4 bar
Temperatura do disjuntor (através
do termômetro W52) = 30
Altitude do local de instalação =
1.500m
Valor de correção P: +0,38bar
Valor da pressão corrigida:
S1=S1(T=20 C, h</=1000m) + P
= 5,7 + 0,38 = 6,08bar
S2=S2(T=20 C, h</=1000m) + P

= 5,4 + 0,38 = 5,78bar

- Determinar os valores de pressão S1
e S2 de maneira análoga ao
exemplo.








Emissão nº 04 42.020.087P/53
MANUTENÇÃO

Controle de Estado do Disjuntor
(continuação)

Fig. 1

- Representação esquemática de
medição, dos pontos de resposta
do densímetro.

Fig. 2

- Assegurar-se da ausência de
componentes estranhos ao
comando e que os bornes K dos
sinais S1 e S2 mecanismo de
operação 70.00 estejam abertos. Se
os bornes não forem fornecidos,
remover as conexões
correspondentes do controle da
subestação e identificá-los.

- De acordo com o esquema de
fiação do mecanismo de operação
70.00, abrir o borne K do sinal S1 e
conectar o indicador L.

- Verificar se a válvula D do simulador
W41 está fechada. Conectar o
simulador W41 ao suporte 80.02 do
densímetro, através das porcas M.

- Abrir a válvula D do simulador W41:
o manômetro A indicará uma
queda de pressão.

- Ler a pressão indicada pelo
manômetro A do simulador W41, no
mesmo instante em que o indicador
L entrar em funcionamento.

- Fechar a válvula D do simulador
W41 instantaneamente, para evitar
perda de gás.

- Comparar o valor da pressão
medida ao valor teórico e repetir a
medição.

- Conectar agora o indicador L ao
borne K do sinal S2, lado do
aparelho.

- Proceder a medição de S2 da
mesma forma que S1:
1. Diferença de pressão

S1 – S2 = 0,3 ± 0,1 bar

2. S2 = S2 calculado ± 0,2 bar
Se o desvio exceder à tolerância,
corrigir de acordo com o capítulo
“CORREÇÃO DOS NÍVEIS DE
RESPOSTA DO DENSÍMETRO”.




Fig. 1
Fig. 2



Emissão nº 04 42.020.087P/54
MANUTENÇÃO

Controle de Estado do Disjuntor
(continuação)

- Fechar os bornes K dos sinais S1 e S2
do mecanismo de operação 70.00.
Se os bornes não forem fornecidos,
reconectar os cabos anteriormente
removidos no lado do disjuntor aos
terminais correspondentes e apertar
essas conexões.

- Checar as funções do densímetro
na sala de controle (comando à
distância)

- Finalmente, checar a pressão do
gás (ver capítulo “DETERMINAÇÃO
DA PESSÃO DE ENCHIMENTO”) e
completar com gás SF6, se
necessário.

Fig. 1

- Limpar com um pano limpo as
superfícies de vedação da tampa
80.09 e do suporte 80.02 do
densímetro.

- Aplicar uma fina camada de graxa
L..-44 em o-rings 80.13 e 80.25.
Colocar os o-rings sobre a tampa
80.09.

- Colocar a chapa de fixação 80.08 e
apertar as porcas M.

- Engraxar com L..-42 todo o contorno
da tampa 80.09.

- Verificar o vazamento no suporte
80.02 do densímetro, através do
detetor W51
- Remover o termômetro W52 do
densímetro 80.01 e apertar a tampa
do densímetro 70.16.

Teste de funcionamento

- Verificar a operação do disjuntor
por meio dos relés de proteção.






Fig. 1



Emissão nº 04 42.020.087P/55
MANUTENÇÃO

Inspeção

Lista de material

Os mesmos materiais listados no
capítulo “controle de estado do
disjuntor”, acrescidos de:

Ofertado pelo fabricante:

- Ohmímetro W68

- Observar o capítulo “Medidas de
segurança”.

Controle de estado do aparelho

- Proceder de acordo com o capítulo
“Controle de estado do disjuntor”.

























Emissão nº 04 42.020.087P/56
MANUTENÇÃO

Inspeção (continuação)

Estado dos contatos de arco

O estado de erosão dos contatos de
arco pode ser verificado externamente
ao disjuntor. Assim, as aberturas
desnecessárias dos compartimentos de
gás podem ser evitadas, antes da data
de revisão.
Para se determinar o desgaste máximo
admissível, preceder como descrito
abaixo:

Fig. 1

- A dimensão X, no momento da
separação do contato elétrico, foi
determinada para os pólos a, b e c
de cada disjuntor e anotada na
placa do mecanismo de operação
70.00 (ver capítulo “Verificações
finais”)

- Durante a operação Xao, Xbo) e
Xco podem ser controlados
periodicamente. Se o desgaste dos
contatos atingir a X1 – X10 = 6mm em
um ou mais pólos, uma revisão é
indispensável.

Definições:

X: Dimensão desde a extremidade
externa do chassi 60.00 até o
final esquerdo do barco de
tração 61.01 (visto do lado do
mecanismo de operação 70.00)
XMO: Valor de X no instante de
separação elétrica dos contatos
do pólo a do disjuntor em estado
novo
Xbo: Idem acima para o pólo b
Xco: Idem acima para o pólo c
XVA: Valor de X no instante de
separação elétrica dos contatos
do pólo a, em serviço
Xb: Idem acima para o pólo b
Xc: Idem acima para o pólo c

Fig. 2

- Proceder de acordo com o capítulo
“Preparação do mecanismo de
operação” e, logo depois, montar o
dispositivo de fechamento lento
W37.





















Fig. 1
Fig. 2



Emissão nº 04 42.020.087P/57
MANUTENÇÃO

Inspeção (continuação)

Fig. 1

- Conectar o indicador L aos terminais
de alta tensão do pólo a

- Para a medição de Xa, mover
lentamente o disjuntor, com o auxílio
do dispositivo de fechamento lento
W37, da posição fechada para a
posição aberta.

- Medir a dimensão Xa no instante da
separação elétrica dos contatos
(sinal sonoro cessa ou a lâmpada se
apaga) e registre-a.

- Repetir a medição por mais duas
vezes

- Conecte o fio de teste L ao pólo b,
então ao pólo c e proceda a
medição entre as dimensões Xb e
Xc.

- Repetir a medição por mais duas
vezes.

Valor limite K:

Ka = Xa – Xao = 6mm
Kb = Xb – Xbo = 6mm
Kc = Xc – Xco = 6mm

Exemplo 1: Pólo a
Xa = 133mm
Xao = 129mm
K = 133 – 129 = 4mm

O valor limite de K ainda não foi
atingido. A revisão dos contatos não é
necessária.

Exemplo 2: Pólo b
Xb = 137mm
Xbo = 130mm
K = 137 – 130 = 7 mm

O valor limite de K foi atingido. A
revisão dos contatos é necessária

- Remover o dispositivo de
fechamento lento W37 e montar o
teto e painéis laterais do armário do
mecanismo de operação 70.00
(veja o parágrafo FECHAMENTO DO
ARMÁRIO DO MECANISMO DE
OPERAÇÃO do capítulo
“Montagem do sistema de
supervisão do gás”).







Fig. 1



Emissão nº 04 42.020.087P/58
MANUTENÇÃO

Inspeção (continuação)

Estado do circuito de corrente

A medição da resistência do circuito
de corrente em posição fechada
permite estimar o estado do mesmo
sem a abertura do elemento de
interrupção 20.00.

Fig. 1

- Fechar o disjuntor
- Conectar o ohmímetro W68 aos
terminais de alta tensão do pólo ª
- Medir a resistência de condução
diretamente nos terminais do pólo a,
e registrar o valor
- Conectar o ohmímetro W68 ao pólo
b e ao pólo c e proceder as
respectivas medições

Valor de referência ≤ 40 µ

- Se a resistência de contato em um
dos pólos for maio que o valor de
referência, repetir a medição após
efetuadas 5 a 10 operações
mecânicas.
- Se, mesmo assim, a resistência for
superior a de referência, proceder a
revisão.





Fig. 1



Emissão nº 04 42.020.087P/59
MANUTENÇÃO

Inspeção (continuação)

Fig. 1

- A resistência de contato entre o
terminal de alta tensão A do
disjuntor, o conector K do cliente e
os cabosS deverão ser medidos
logo após a medição da resistência
do circuito de corrente principal.

- Medir a resistência de contato entre
o terminal de alta tensão A e o
conecto K.

Valor prescrito ≤ 2 µΩ

Fig. 2

- Medir a resistência de contato entre
o conector K do cliente e o cabo de
alta tensão S.

Dependendo da configuração do
conector K, a resistência de passagem
deverá estar entre 2 µΩ e 10 µΩ.

Se os conectores K possuírem uma
configuração para suportar a corrente
nominal total, a resistência de
passagem não deverá exceder 5 µΩ.

- Caso o valor da resistência em um
dos pontos de medida acima for
superior aos valores especificados,
desfaça a conexão. Então limpe as
superfícies de contato e faça a
conexão, conforme capítulo
“Montagem dos bornes de alta
tensão”.







Fig. 2
Fig. 1



Emissão nº 04 42.020.087P/60
REVISÃO

As informações subsequentes servem
para avaliar o momento e a extensão
do trabalho requerido para revisão do
disjuntor.

Critérios para revisão

Critérios de avaliação para o momento
de revisão:

- Tempo em operação
- Numero de operações mecânicas
- Número de interrupções de curto-
cituito

A revisão deverá ser realizada se um
dos três critérios acima atingir o limite
descrito abaixo ou quando o “Controle
de estado do disjuntor” ou “Inspeção
assim o determinar.

Tempo em operação

Após 15 a 20 anos de serviço, o
disjuntor deverá ser revisado.
Condições ambientais corrosivas
podem reduzir à metade o intervalo de
tempo entre as revisões.

Número de operações mecânicas

Após 2500 operações de fechamento
/abertura, o disjuntor deverá ser
revisado.




Emissão nº 04 42.020.087P/61
REVISÃO

Critérios para revisão (continuação)

Número de interrupções de curto-
ciruito

Fig. 1

O número admissível de interrupções
de curto-circuito, antes da revisão,
depende das correntes de curto-
circuito interrompidas, dadas pelo
diagrama ao lado.

Dependendo das possibilidades de
registro de interrupções de corrente de
curto-circuito, um dos métodos A, B ou
C abaixo pode ser selecionado para se
determinar o instante no qual a
previsão torna-se recomendada.

Para cada método, um religamento
rápido mal sucedido conta-se como
duas interrupções.

As interrupções de corrente inferiores à
nominal, podem ser consideradas
como operações mecânicas.

Método A:

Corrente de curto-circuito cumulativa
∑ (a) ª

Se os valores eficazes de corrente de
curto-circuito Ia de cada fase forem
separadamente registrados e somados,
o disjuntor deverá ser revisado, desde
que a soma dos quadrados das
correntes de curto-circuito ∑ (Ia)ª em
uma das fases tenha atingido um valor
de 15.000 (KA)ª.

Método B

Número de interrupções de curto-
circuito nI

Se somente o número de interrupções
de curto-circuito for registrado e
somado, separadamente por fase, o
número admissível de interrupções
pode ser determinado pelos diagramas
B1 e B2, para a correspondente
capacidade de curto-circuito em que
o disjuntor poderia ser aplicado. Toda
interrupção de uma falta que não
possa ser claramente atribuída à uma
das fases deverá ser computada para
cada fase do disjuntor.







. A ∑ (Ia)² = 15’000 (kA)²






. B Ia max = 31,5 kA B1 .

Ia max = 25 kA B2 .

Fig. 1



Emissão nº 04 42.020.087P/62
REVISÃO

Critérios para revisão (continuação)

Fig. 1

B1

Determinação do número admissível
de interrupções de curto-circuito (nI)
em função da tensão nominal de
serviço e do comprimento da linha,
para a máxima corrente de curto-
circuito Ia max = 31,5 kA

Exemplo: UN MAX = 145Kv
L = 15km

N I = 30

Fig. 2

B2

Determinação do número admissível
de interrupções de curto-circuito (nI)
em função da tensão nominal de
serviço e do comprimento da linha,
para a máxima corrente de curto-
circuito Ia MAX = 25kA

Exemplo: UN MAX = 125kV
 L = 20 km

N I = 50











Fig. 1
Fig. 2



Emissão nº 04 42.020.087P/63
REVISÃO

Critérios para revisão (continuação)

Método C

Duração de serviço “a”:

Se nenhum dos métodos, A ou B, for
aplicável, a equação C, ao lado, pode
determinar o número de anos de
serviço “a”, ao término dos quais o
disjuntor, presumivelmente, tenha
atingido a soma de correntes de curto-
circuito admissíveis antes da revisão.
O disjuntor deverá ser revidado após
“a” anos.

Legenda para os métodos A, B e C.

UN MAX = tensão máxima de serviço em
kV
Ia = corrente de interrupção em kA
L = comprimento da linha de
transmissão em km
0,04 = fator determinado pela
estatística de falhas. Dado
estatístico de falhas,
correspondente a 3 curto-
circuitos anuais por 100 km de
linha. Refere-se ao boletim
CIGRE 13-05/1978.
nI = número admissível de
interrupções de curto-circuito
nIB = Número admissível de
interrupções de curto-circuito
nI determinado através dos
diagramas B1 ou B2.
A = número e anos e serviço, antes
da revisão


 C a = nIB
 0,04 x L

a ≤ 20





Emissão nº 04 42.020.087P/64
REVISÃO

Critérios para revisão (continuação)

Serviços de Revisão

A revisão deverá ser feita,
preferencialmente, pelo fabricante.
Instruções detalhadas para o pessoal
operador serão fornecidos durante o
curso de treinamento.

É imprescindível que os serviços de
revisão sejam feitos por pessoal
devidamente treinado e autorizado
pelo fabricante, seja ele do fabricante
ou do cliente.

- Preparar peças de reposição,
ferramentas, guincho, etc.

- Tomar medidas de segurança, de
acordo com o capítulo “Medidas
de segurança”.

- Proceder serviços de revisão
somente sob condições de
ambiente seco.

Generalidades

- Verificar e melhorar a proteção
contra corrosão.

Elemento de interrupção 20.00

Revisar um elemento após outro !!
Limpar, imediatamente, todas as partes
expostas ao ar.

- Reduzir a pressão do gás SF6 à
pressão atmosférica com
equipamento de manutenção

- Separar o elemento de interrupção
20.00 do isolador suporte 30.00.
Desconectar a haste de
acionamento e colocar o elemento
de interrupção 20.00 no chão.
- Separar a parte superior 21.00,
isolador 20.02 e a parte inferior 22.00
e limpar cada parte
separadamente.

- Substituir os elementos de contato
da parte superior 21.00 e parte
inferior do módulo 22.00, se
necessário.

- Limpar os circuitos de contato
cuidadosamente e lubrificá-los
novamente.
- Montar o módulo 20.00

- Verificar a resistência de contato.

- Conectar o elemento de
interrupção 20.00 na haste de
acionamento e montá-lo no isolador
suporte 30.00 (colocar novas juntas).





Emissão nº 04 42.020.087P/65
REVISÃO

Critérios para revisão (continuação)

- Inserir novo adsorvente 21.06 na
parte superior 21.00 e montar.
- Efetuar a medição da resistência de
contato do elemento de
interrupção.
- Purgar o pólo e enchê-lo de gás SF6
com ligeira sobrepressão.

Mecanismo de operação 70.00

- Revisar, verifica os sistemas de lacres
e circuitos de comando.

Conexões aparafusadas

- Verificar o grau de corrosão e
controlar os torques de aperto.

Terminais dos circuitos auxiliares

- Verificar a reapertar os terminais dos
circuitos auxiliares.

Pintura

- Controlar estado da pintura e
retocar, se necessário.

Enchimento de gás SF6

- Completar, à pressão nominal.
- Controlar a taxa de umidade.

Estanqueidade

- Controlar a estanqueidade de
todas as juntas dos elementos
abertos durante a revisão.

Densímetro 80.01

- Controlar o funcionamento correto
do densímetro quanto à resposta
prescrita.

Funcionamento do disjuntor

- Controlar os circuitos de comando.
- Proceder os testes de
funcionamento




Emissão nº 04 42.020.087P/66
CORREÇÃO DE DEFEITOS


Generalidades

Todos os disjuntores fornecidos pela
ALSTHOM T&D LTDA., têmsido
inspecionados minuciosamente pelo
fabricante, para assegurar o perfeito
funcionamento dos mesmos.

Devido aos acidentes que possam ser
provocados durante o transporte,
armazenagem, montagem ou
operação, os serviços de correção
tornam-se necessários. As instruções
dadas aqui podem, somente, serem
aplicadas para tais correções em
relação à montagem dos disjuntores.
Para todos os outros casos, consultar o
capítulo “Medidas de Segurança”.




Emissão nº 04 42.020.087P/67
CORREÇÃO DE DEFEITOS

Substituição do Adsorvente

Não manipule o dispositivo de alívio de
sobrepressão V.

Fig. 1

- Certificar-se sobre a inexistência de
qualquer pressão no interior do
disjuntor 01.01 (se necessário,
evacuar o gás através de filtro ou
recuperá-lo com carro de serviço
W54).

- Soltar os parafusos S e remover a
cobertura 21.07 juntamente com a
vedação 20.08 do isolador. Retire o
adsorvente 21.06 e jogue-o fora.

Fig. 2

- Inserir novo adsorvente 21.06

- Limpar, com um pano limpo e não
felpudo, a carcaça do contato
superior 21.01 e a tampa 21.07.

- Limpar, com um pano limpo, não
felpudo e sem vestígios de graxa, as
superfícies de topo D da parte
superior 21.00 e do isolador oco
20.02. Não é tolerado nenhum dano
nestas superfícies.

- Aplicar uma fina camada de graxa
L..-42 às superfícies de apoio da
parte superior 21.00 e da flange
20.03 do isolador oco. As superfícies
D permanecem sem graxa.

- Aplicar L..-42 aos parafusos S e
arruelas U de jogo de peças
sobressalentes.

- Colocar uma vedação 21.08 nova,
sem graxa, retirada do jogo de
peças sobressalentes S-10, na flange
20.03 do isolador oco. Montar a
parte superior 21.00 e aparafusá-la
com parafusos S e arruelas U.
- Aplicar verniz de selagem às
cabeças dos parafusos S.

- Purgar por 30 minutos, a 3 mbar,
com carro de serviço W54, por
exemplo.

- Proceder o enchimento de gás à
pressão nominal.

- Através da detetor de vazamento
W51, controlar a estanqueidade da
Fig. 1
Fig. 2



Emissão nº 04 42.020.087P/68
junção entre a carcaça do contato
superior 21.01 e a tampa 21.07.





Emissão nº 04 42.020.087P/69
CORREÇÃO DE DEFEITOS

Correção do níveis de resposta do
densímetro

Fig. 1

- Soltar os parafusos S e remover a
tampa 80.21. Os parafusos S e as
arruelas U serão reutilizados.
- Para os sinais S1 e S2, soltar,
respectivamente, as porcas M1 e M2
e remover o verniz de selagem.
- Os parafusos de ajuste 1 e 2 (81.15
servem para reduzir a pressão;
girando-os no sentido horário, a
pressão varia, aproximadamente,
de 0,1 bar por 1/8 de giro.
- Bloquear as porcas M1 e M2, após a
correção, e controlar, com o
simulador W41, o valor obtido.
- Se a pressão não for mais corrigida,
aplicar verniz de selagem nos
parafusos de ajuste 1 e 2 (81.15),
inclusive porcas.

Fig. 2

- Inserir novo desumidificador 81.05,
retirado do jogo de peças S-18, no
interior da tampa 80.21.
- Limpar, com um pano limpo e não
felpudo, as superfícies de vedação
do cárter 80.20, do densímetro e da
tampa 80.21.
- Aplicar uma fina camada de L..-44
ao o-ring 80.11, do jogo de peças S-
18, e montá-lo na superfície de
vedação do cárter 80.20.
- Aplicar L..-42 aos parafusos S e
arruelas U, do jogo de peças S-18.
- Montar a tampa 80.21 e apertar os
parafusos S e arruelas U.





Fig. 1
Fig. 2



Emissão nº 04 42.020.087P/70
NOMENCLATURA DOS COMPONENTES, CONJ. E SUBCONJ. DO DISJUNTOR FX11


10.00 Pólo
20.00 Elemento de interrupção
21.00 Parte superior do elemento de interrupção
22.00 Parte inferior do elemento de interrupção
30.00 Isolador suporte
50.00 Freio de desligamento
40.00 Mecanismo do pólo
60.00 Chassi
61.00 Haste de acionamento
70.00 Mecanismo de operação a mola
80.00 Sistema de supervisão do gás
80.04 Circuito de gás




Emissão nº 04 42.020.087P/71
NOMENCLATURA DOS COMPONENTES, CONJ. E SUBCONJ. DO DISJUNTOR FX11

Pólo
20.02 Isolador oco
20.03 Flange do isolador oco
21.04 Junta de vedação do isolador oco
21.00 Parte superior do elemento de interrupção
22.00 Parte inferior do elemento de interrupção




Emissão nº 04 42.020.087P/72
NOMENCLATURA DOS COMPONENTES, CONJ. E SUBCONJ. DO DISJUNTOR FX11
21.01 Suporte do contato superior
21.02 Pino de contato
21.04 Tela da coroa de contato
21.05 Coroa de contato superior
21.06 Absorvente
21.07 Tampa com sistema de alívio de sobrepressão
21.08 Junta da tampa




Emissão nº 04 42.020.087P/73
NOMENCLATURA DOS COMPONENTES, CONJ. E SUBCONJ. DO DISJUNTOR FX11


22.01 Suporte do contato inf.
22.02 Contato deslizante
22.03 Tulipa de contato
22.04 Bocal de injeção isolante
22.05 Coroa do contato inf.
22.06 Corpo de escoamento
22.09 Tubo cilíndrico
22.10 Anel do obturador
22.11 Grande guia do cont. deslizante
22.12 Pequ. Guia do cont. deslizante
22.13 Cupilha
22.14 Junta do cilindro
22.15 Mola de apoio
22.30 Placa do suporte de contato




Emissão nº 04 42.020.087P/74
NOMENCLATURA DOS COMPONENTES, CONJ. E SUBCONJ. DO DISJUNTOR FX11

30.01 Isolador suporte
30.02 Flange do isolador
30.03 Junta do isolador suporte



Emissão nº 04 42.020.087P/75
NOMENCLATURA DOS COMPONENTES, CONJ. E SUBCONJ. DO DISJUNTOR FX11

50.01 Carcaça do freio
50.02 Haste do pistão
50.03 Cilindro do freio
50.04 Pistão
50.05 Segmento do pistão
50.06 Tampa da carcaça
50.07 Engate
50.08 Porca ST M16 x 1,5
50.09 Anel de retenção
50.10 Junta de retenção
50.11 Disco
50.12 Anel de travamento retificado 60
50.13 O-ring
50.14 O-ring





Emissão nº 04 42.020.087P/76
NOMENCLATURA DOS COMPONENTES, CONJ. E SUBCONJ. DO DISJUNTOR FX11

Mecanismo do Pólo
40.01 Carcaça do mecanismo
40.04 Mola de desligamento
40.05 Alavanca
40.06 Acoplamento
40.07 Haste isolante
40.08 Eixo
40.09 Anel de centralização da mola
40.15 Conexão superior de biela
40.16 Conexão inferior de biela



Emissão nº 04 42.020.087P/77
NOMENCLATURA DOS COMPONENTES, CONJ. E SUBCONJ. DO DISJUNTOR FX11

Mecanismo do Pólo (continuação)

40.02 Curvelíneo com juntas
40.03 Árvore de transmissão
40.05 Alavanca
40.10 Flange da mola
40.11 Trava
40.12 Cruzeta
40.13 Disco



Emissão nº 04 42.020.087P/78
NOMENCLATURA DOS COMPONENTES, CONJ. E SUBCONJ. DO DISJUNTOR FX11

Chassi 60.00 / Haste de acionamento 61.00





Chassi
60.01 Placa de reforço do chassi
61.01 Haste de tração
61.02 Haste de empuxo
61.03 Haste intermediária
61.04 Eixo D16 A42
61.05 Eixo D16 A60




Emissão nº 04 42.020.087P/79
NOMENCLATURA DOS COMPONENTES, CONJ. E SUBCONJ. DO DISJUNTOR FX11

Mecanismo de operação a mola 70.00

50.00 Freio de desligamento
70.01 Alavanca de transmissão
70.02 Mola de ligamento
70.03 Curvelíneo
70.04 Motor de carregamento
70.05 Lingueta de fechamento
70.06 Lingueta de abertura
70.07 Tambor
70.08 Eixo da mola
70.09 Cubo de transmissão
70.10 Cubo à transmissão
70.11 Volante
70.12 Segmento
70.13 Rolo
70.14 Alavanca de rolo
70.16 Alavanca do disjuntor
70.17 Engrenagem redutora
70.19 Bobina de abertura
70.20 Bobina de fechamento
70.22 Engrenagem redutora
70.23 Estaca de fechamento à
manivela
70.24 Árvore
70.25 Alavanca inversora
70.26 Rolo de inversão
70.27 Alavanca de desligamento
70.28 Alavanca de ligamento
70.29 Manivela
70.30 Engrenagem redutora
70.31 Indicador de carga da mola
70.32 Indicador de posição do disjuntor
70.33 Tala
70.34 Interruptor fim-de-curso motor
70.35 Chave auxiliar
70.36 Haste da chave auxiliar
70.38 Lingueta principal de
fechamento



Emissão nº 04 42.020.087P/80
70.39 Alavanca da lingueta de
abertura
70.40 Lingueta anti-retorno
70.41 fechamento




Emissão nº 04 42.020.087P/81
NOMENCLATURA DOS COMPONENTES, CONJ. E SUBCONJ. DO DISJUNTOR FX11

Sistema de supervisão do gás 80.00

80.01 Densímetro
80.01 Carcaça do densímetro
80.08 Placade fixação
80.09 Tampa de vedação
80.11 O-ring
80.12 O-ring
80.13 O-ring
80.20 Carcaça
80.21 Tampa
80.24 O-ring
80.25 O-ring
81.00 Sanfona metálica
81.01 Mola de pressão
81.02 Pulsador
81.03 Bimetálico
81.04 Contatos
81.05 Desumidificador
81.06 Suporte
81.07 Pistão da válvula
81.08 Junta do pistão
81.09 Mola de pressão
81.10 Aro
81.11 Placa perfurada
80.14 Bocal




Emissão nº 04 42.020.087P/82
NOMENCLATURA DOS COMPONENTES, CONJ. E SUBCONJ. DO DISJUNTOR FX11

Circuito de gás 80.04 / Tubulação de gás SF6 80.04

Sistema de supervisão do gás
80.05 Tubulação do pólo da esquerda
80.06 Tubulação do pólo central
80.07 Tubulação do pólo da direita
80.10 Fiação do densímetro
80.16 O-ring
80.22 Plug de vedação
80.23 Porca
80.02 Manômetro
80.14 Tubulação do manômetro
80.17 Junta de cobre




Emissão nº 04 42.020.087P/83
FERRAMENTAS E ACESSÓRIOS


Equipamentos para montagem, comissionamento e revisão (GS)

Artigo nº Artigo Peça Código nº
42.651.231-01 Conexão de reabastecimento c/ válv. X W56
42.651.113-01 Tubo flexível X W64
42.651.429-01 Válvula redutora de pressão X W65
42.651.318-01 Dispositivo de suspensão X W133




Emissão nº 04 42.020.087P/84
FERAMENTAS E ACESSÓRIOS

Enchimento de gás SF6

Observações importante

Ao ar livre, a manipulação do gás SF6
puro não apresenta perigo.
Os produtos de decomposição do gás
SF6, formados em operação requerem
algumas precauções. As mesmas são
especificadas no manual. “Manuseio
do gás SF6 usado”, Nr M 47.020.035P



- A qualidade do gás de enchimento
deve atender a publicação IEC 376.

- O teor máximo de água no gás não
deve superar o valor admissível de
125 ppm (partes por milhão de
volume), ou seja 125 ml/m3 =
125mm3/m3.

Todos os valores de pressões indicados
são sobrepressões referidas à pressão
atmosférica

Fig. 1

- A letra “C” gravado sobre o detetor
de densidade termo compensado
80.01 (também chamado de
densímetro), indica o conceito de
pressão do disjuntor.

Capacidade de interrupção dos
contatos do densímetro.

Tensão
nominal

V
Carga
resistiva

A
Carga
indutiva L/R
= 10ms A
220, 60Hz 10 10
24cc 4 1,5
48cc 0,9 0,35
110cc 0,25 0,1
220cc 0,10 0,02




Fig. 1



Emissão nº 04 42.020.087P/85
FERRAMENTAS E ACESSÓRIOS

Conceito de pressão C

Este conceito permite utilizar o disjunto
até a temperatura mínima de – 35 C.

Diagrama “ Pressão X
Temperatura “ para altitude
de instalações situadas entre 0 .....
1000m

 PN S1 S2=PM PG
1) Bar 5,2 4,6 4,3 2,5
2) C 20 20 20
3) g/l 40,5 36,2 34,2 22,0

1) Pressão
2) Temperatura
3) Densidade

PN - Pressão nominal
S1 - Sinal 1, p disjuntor perdeu o gás
e deve ser reabastecido
S2 - Sinal 2, o disjuntor deverá ser
travado na posição escolhida
PM - Pressão mínima de operação
PG - Pressão mínima para operação
mecânica sem tensão

A densidade do gás é constante ao
longo das retas PN, S1, S2 e PM.




























Emissão nº 04 42.020.087P/86
A ALSTOM RESERVA-SE AO DIREITO DE MODIFICAR O
PRESENTE DOCUMENTO SEM AVISO PRÉVIO
