ENG04075 – ELETRÔNICA DIGITAL I - UFRGS
Semestre 2023 / 1
Laboratório 6 (13-20/Jul/2023)
Assunto: Conversor A/D (Analog./Dig.) Parte C - Disp. de 7 Seg. (+ decodificador)
No. de Alunos: Individual
1ª Parte: Montagem em protoboard - Utilize a montagem do Laboratório 4 e 5 e acrescente agora
um decodificador BCD-7Seg (Decoder 4511) e um display de 7 segmentos (catodo-comum) para
visualizar a saída digital de 2 bits (B1 e B0) decodificada para decimal (0, 1, 2 e 3). Utilize o
esquemático abaixo e a foto na página seguinte como referência. As pinagens do Decoder 4511
e do Display (versão mais comum) estão na última página. IMPORTANTE: Sempre coloque
primeiro os pinos no esquemático (conforme está mostrado) e depois monte o circuito. Se for
necessário ou conveniente, altere depois no esquemático.




















 Utilize 2 CIs 4011 OU 2 CIs 7400




 OU





LM324
Decodificador p/ 7-seg (CI 4511)
p7
 p1
 p2
 p6
 p5

p3

p4

p13
 p12
 p11
 p10

p14

p15

p9

+Vcc (p16)

Gnd (p8)

p1

p4

p7
 p6

p2

p9
 p10

Gnd (p3 ou p8)

OBS: Os resistores podem ser entre 1k e 10k

Exemplo de Montagem do Conversor A/D (2 bits)




































Avaliação do Laboratório

- Depois da montagem pronta, teste o funcionamento geral do Conversor A/D;
- Entregue para o professor as folhas de avaliação dos Laboratórios 4 e 5 com as medidas práticas
e a folha de avaliação do Laboratório 6.

pto. C (p.1)
pto. B (p.7)
+VCC
Gnd
Entrada Vp (p.12)
(p.14=12
Led p/ indicar
fonte ligada.
pto. A (p.14)
pto. B0 (p.3) pto. B1 (p.11)
Display 7 Seg.
Decoder 4511
Lab5: Codificador p/ 2 bits
(2 CIs de Nands, conexões,
2 conjuntos Resistor-Led.
Lab4: Conversor A/D (Analog./Dig.) ou ADC (2 bits) Parte A - Divisor de
Tensão e Comparadores. Tensão Vcc = 5V e tensão na saída do potenciômetro
Vp = 2,59V resultando em 2 leds ligados (led do pto. B e led do pto. C).
IMPORTANTE: Note que os LEDs estão conectados via resistores aos pontos A, B, C,
B1 e B0. As tensões nestes pontos devem ser medidas nas saídas (pinos) e não nos LEDs. -
As saídas do Decoder 4511 devem ser ligadas ao display de 7 Seg. em série com resistores!!!

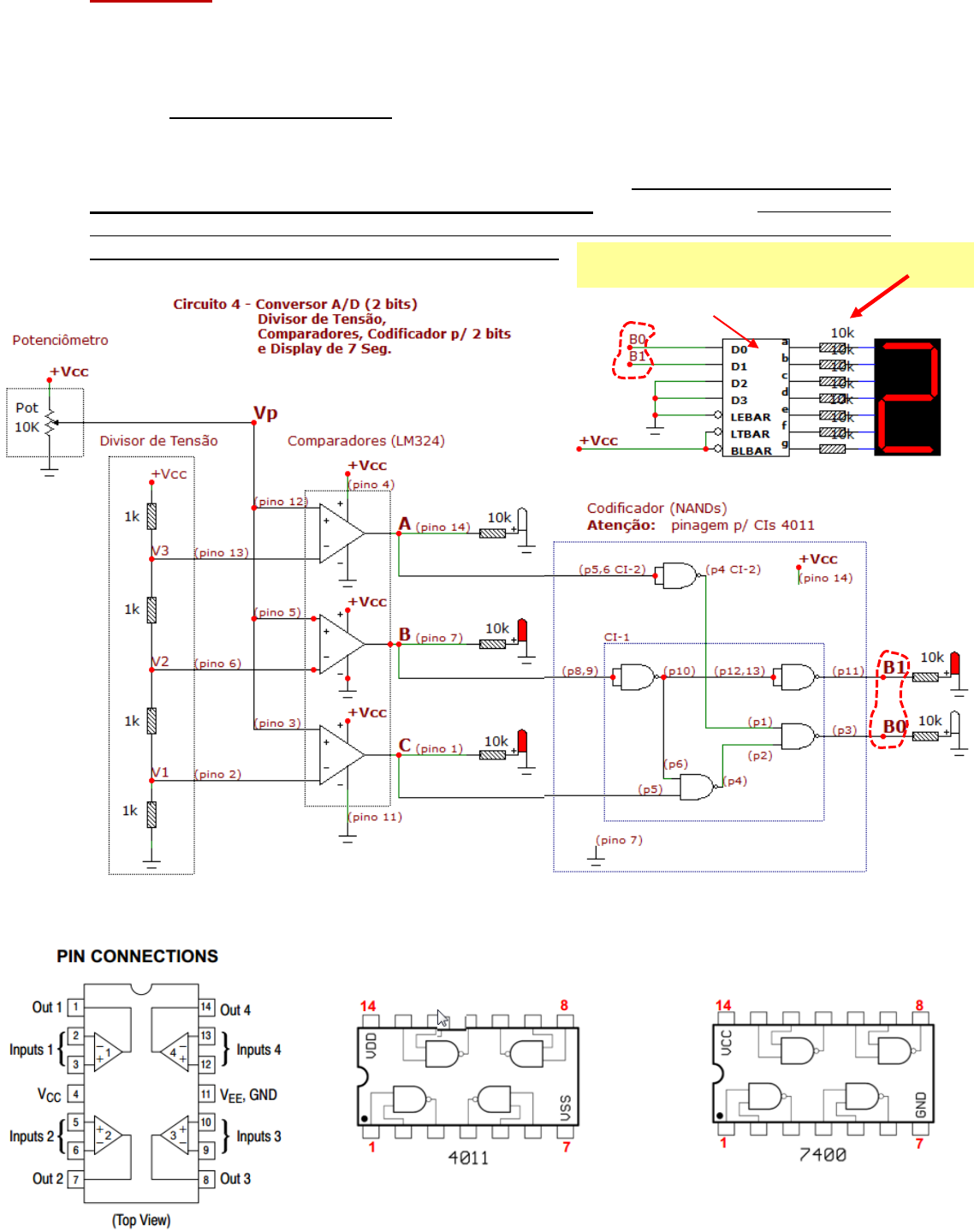

Lab6: Disp. de 7 Seg. e Decodificador (Decoder CI 4511)
Pinagens do Decoder 4511 e do Display 7-Seg (versão mais comum)
