Disc.: INSTALAÇÕES ELÉTRICAS INDUSTRIAIS

		1a
          Questão
	Acerto: 0,2  / 0,2

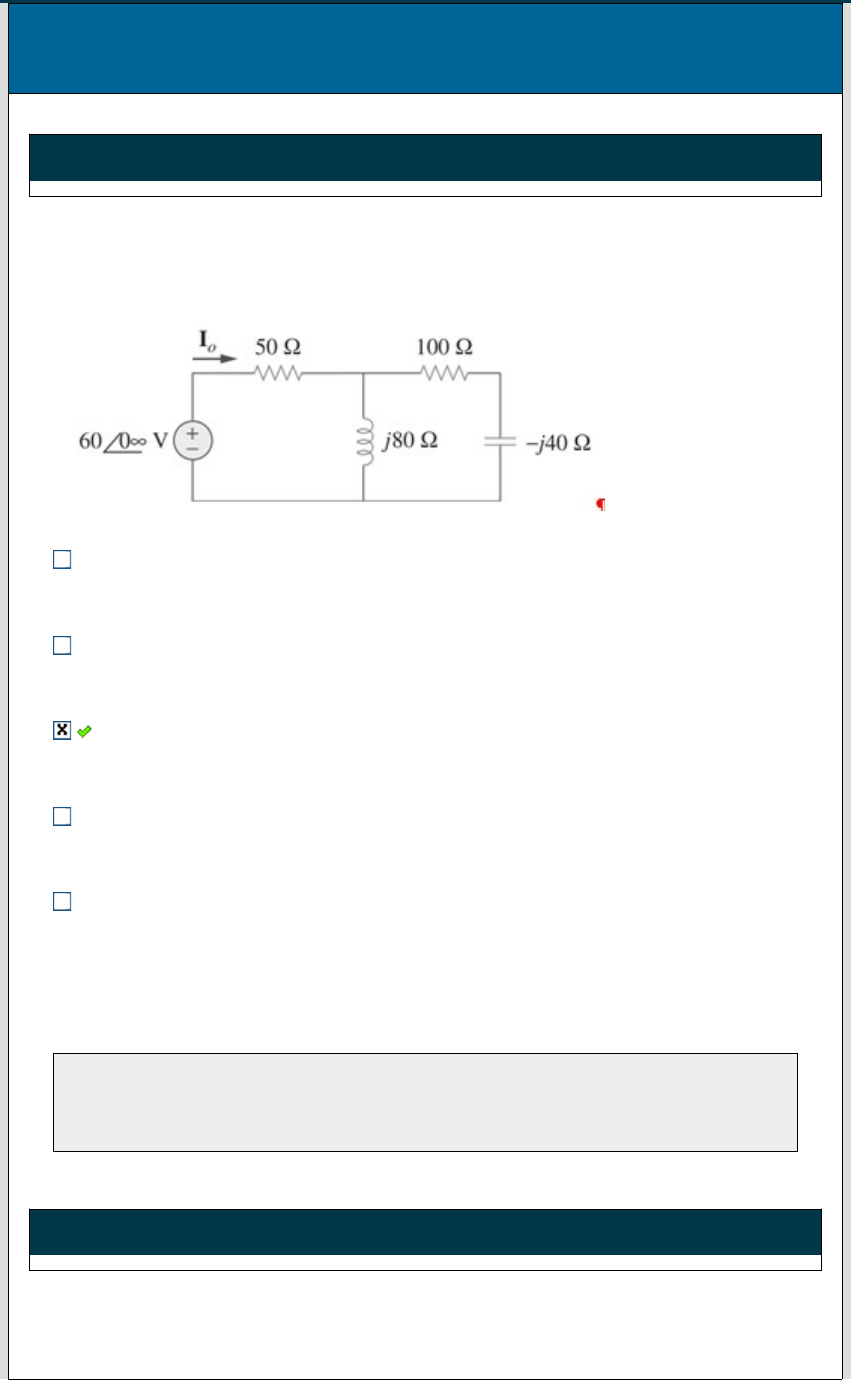

	O circuito da figura a seguir é alimentado por uma fonte senoidal V=60 ∠ 0°  V . O fasor da corrente que circula pelo resistor de 50 Ω é de, aproximadamente (ALEXANDER; SADIKU, 2013):


	300 ∠+29°  mA

	500 ∠+29°  mA

	500 ∠-29°  mA

	300 ∠-54°  mA

	300 ∠-29°  mA


	Explicação:
A resposta certa é: 500 ∠-29°  mA

		2a
          Questão
	Acerto: 0,2  / 0,2

	(VUNESP - Departamento de Ciência e Tecnologia Aeronáutica - Engenheiro Eletricista - 2013)
O dimensionamento dos condutores em uma instalação elétrica de baixa tensão deve considerar os critérios de capacidade de corrente e da queda de tensão. De acordo com a NBR 5410, a queda de tensão nos circuitos terminais nunca deve ser superior a:


	4%

	2%

	5%

	1%

	3%


	Explicação:
A resposta certa é: 4%

		3a
          Questão
	Acerto: 0,2  / 0,2

	(Companhia de Águas e Esgoto do Estado de Rondônia - Engenharia Elétrica - FUNCAB, 2012)
O equipamento destinado a interromper, de modo visível, a continuidade metálica de um determinado circuito é:


	A bucha de passagem para uso externo-interno.

	O relé de ação direta.

	O fusível limitador de corrente.

	A chave seccionadora primária.

	O disjuntor de potência.

	Explicação:
A resposta certa é: A chave seccionadora primária.

		4a
          Questão
	Acerto: 0,2  / 0,2

	(Concurso: Departamento Estadual de Águas e Saneamento do Acre, Cargo - Topógrafo, Banca - IBADE, 2019) Em caso de choque elétrico, os primeiros socorros devem ser prestados rapidamente. Em primeiro lugar, interromper o contato da pessoa com a fonte de eletricidade sem encostar diretamente na vítima; em seguida, chamar o resgate; verificar se a pessoa está respirando ou se consegue se mexer ou emitir algum som; caso não verifique nenhum sinal, é provável que a vítima:


	tenha sofrido um colapso nervoso;

	esteja apenas desacordada;

	tenha sofrido uma parada cardíaca ou cardiorrespiratória.

	esteja sob efeito de álcool;

	tenha fraturado as vértebras ou algum dos ossos da bacia;


	Explicação:
A resposta certa é: tenha sofrido uma parada cardíaca ou cardiorrespiratória.

		5a
          Questão
	Acerto: 0,2  / 0,2

	(Concurso: Defensoria Pública - SP; Engenharia Elétrica; 2013; Banca FCC) Considere um circuito RLC em série, em que R=80 Ω , XL=80 Ω  e XC=20 Ω , alimentado por uma tensão senoidal de 110 V/60 Hz. Sobre ele é correto afirmar que a potência ativa em watts é aproximadamente:


	121

	151

	67

	97

	605

	Explicação:
A resposta certa é: 97

		6a
          Questão
	Acerto: 0,2  / 0,2

	(FUNCAP - Prefeitura de Várzea Grande - Engenheiro Eletricista - 2011)
Em uma oficina, três circuitos são alimentados pelos cabos 10, 25 e 70 mm². Com base na NBR 5410, as seções dos condutores de proteção em mm², dimensionadas pela seção mínima, para esses circuitos são, respectivamente:


	16, 16 e 16.

	4, 25 e 50.

	4, 16 e 35.

	10, 16 e 35.

	10, 25 e 70.

	Explicação:
A resposta certa é: 10, 16 e 35.

		7a
          Questão
	Acerto: 0,2  / 0,2

	(Universidade Federal do Pará - Engenharia Elétrica- CEPS - 2014)
O dispositivo fusível é um dispositivo de proteção contra sobrecorrente. Diferentemente do disjuntor, ele possui elemento consumível sempre que esse dispositivo atua. É correto afirmar, segundo as normas, a respeito dos fusíveis e seus elementos que:


	O fusível opera somente para proteção contra curto-circuito.

	O porta-fusível é a parte fixa do dispositivo onde é instalado o elemento fusível.

	Todos os tipos de fusíveis descritos pelas normas são limitadores, ou seja, limitam a corrente a um valor significativamente mais baixo que o valor da crista da onda da corrente presumida.

	Os fusíveis chamados NH são de contatos cilíndricos.

	O indicador, também chamado elemento percussor, oferece indicação visível de que o fusível atuou.


	Explicação:
A resposta certa é: O indicador, também chamado elemento percussor, oferece indicação visível de que o fusível atuou.

		8a
          Questão
	Acerto: 0,2  / 0,2

	Com base nos efeitos que a corrente elétrica pode causar ao corpo humano, assinale a alternativa INCORRETA.


	Valores elevados de corrente elétrica são potencialmente fatais para os seres humanos.

	O Efeito Joule, causador das queimaduras originárias de choques elétricos, surge em decorrência do potencial elétrico.

	Quando a pele está molhada, sua resistência elétrica cai.

	A pele humana apresenta um alto valor de resistência elétrica, portanto, é um material mais resistente à corrente elétrica.

	O Efeito Joule, causador das queimaduras originárias de choques elétricos, surge em decorrência da corrente elétrica.


	Explicação:
A resposta certa é: O Efeito Joule, causador das queimaduras originárias de choques elétricos, surge em decorrência do potencial elétrico.

		9a
          Questão
	Acerto: 0,2  / 0,2

	(Concurso: Ministério Público Estadual - MA; Analista Ministerial - Engenharia Elétrica; 2013; Banca FCC) Considere o circuito a seguir.
A potência dissipada na carga trifásica é:


	4,48 KW

	5,52 KW

	1,61 KW

	14,52 KW

	43,56 KW


	Explicação:
A resposta certa é: 14,52 KW

		10a
          Questão
	Acerto: 0,2  / 0,2

	(Adaptada de: VUNESP - Prefeitura Municipal de São José dos Campos - Engenheiro Eletricista - 2012)
Com relação aos critérios utilizados no dimensionamento dos condutores, são feitas as seguintes afirmativas:
I. A queda de tensão não deve ser superior aos limites máximos estabelecidos pela NBR 5410, a fim de não prejudicar o funcionamento dos equipamentos de utilização conectados aos circuitos terminais.
II. O critério da capacidade máxima de condução de corrente é utilizado no dimensionamento de condutores para preservar a integridade das cargas, de modo que a tensão em seus terminais não supere os valores nominais.
III. Além dos critérios da queda máxima de tensão e da capacidade máxima de corrente, o critério da vida útil do material isolante é empregado no dimensionamento de condutores, de modo a preservar a integridade física da instalação durante a vida útil dos equipamentos.
Pode-se concluir que:


	Apenas a afirmativa I está correta.

	Apenas a afirmativa II está correta.

	Apenas a afirmativa III está correta.

	As afirmativas II e III estão incorretas.

	As afirmativas I e III estão corretas.


	Explicação:
A resposta certa é: As afirmativas II e III estão incorretas.
