PARTE I - DETERMINAÇÃO DO COEFICIENTE DE DILATAÇÃO LINEAR
1. Anote na Tabela 1 os valores obtidos durante a primeira parte do experimento.
Utilize a equação 1 para calcular o coeficiente de dilatação linear α de cada material,
lembrando que o comprimento inicial dos corpos de prova é L0 = 500 mm.
Material T0 (°C) ∆L (mm) T (°C) ∆T (°C) α (°C-1)
Cobre 24,9 0,86 97,7 74,2 2,35.10⁻³
Latão 24,9 0,69 97,8 74,5 1,99.10⁻³
Aço 24,9 0,40 97,7 74,2 1,11.10⁻³
Tabela 1 – Temperatura e dilatação dos corpos de prova com diferentes materiais
 ∆𝐿 = 𝛼. 𝐿0. ∆𝑇
2. Pesquise na internet o valor do coeficiente de dilatação de cada material e
compare com o calculado. Justifique eventuais diferenças.

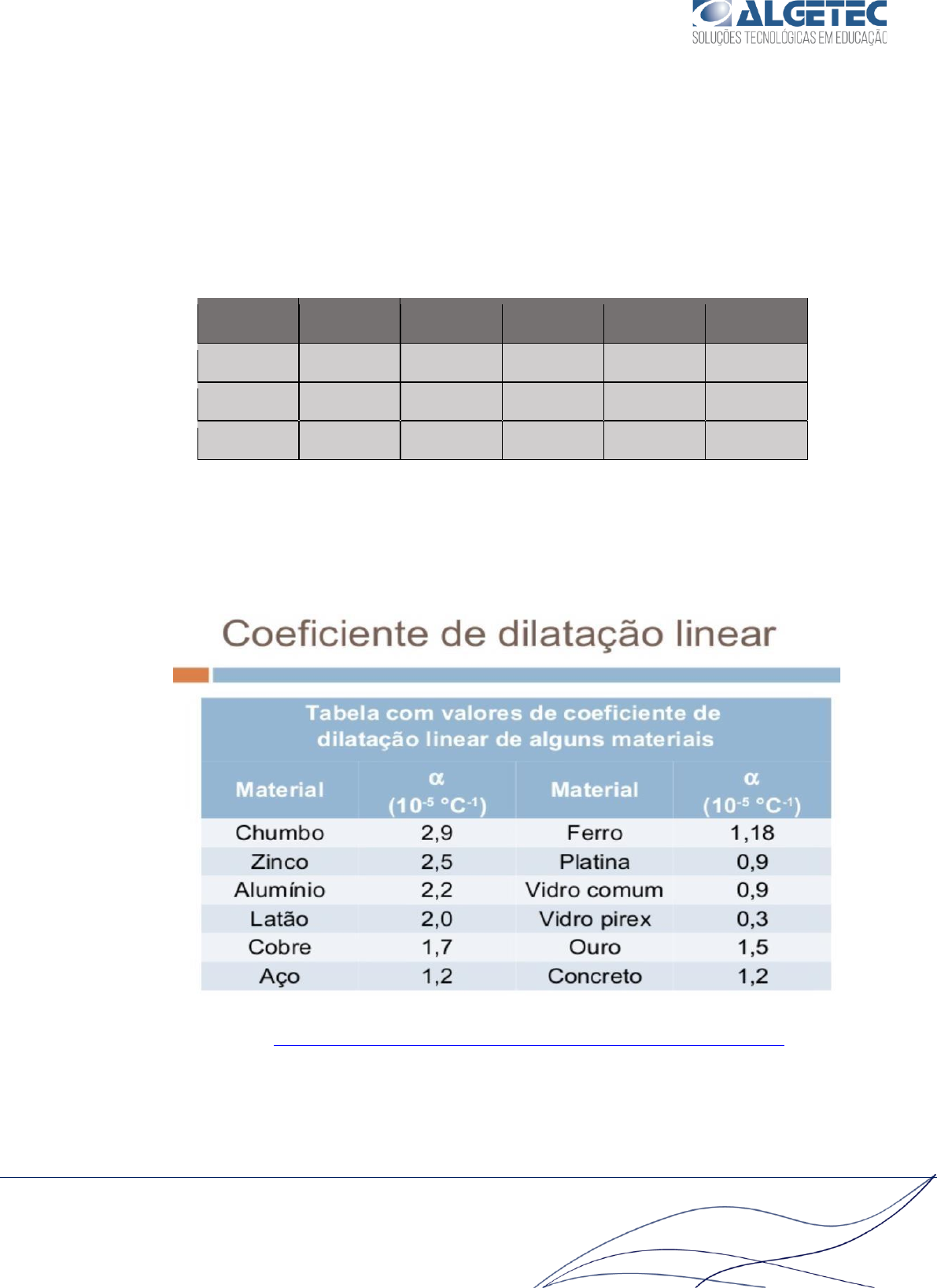

Tabela 2 - coeficiente de dilatação do cobre e latão
Fonte: https://pt.slideshare.net/fisicaboulanger/dilatao-trmica-dos-slidos

https://pt.slideshare.net/fisicaboulanger/dilatao-trmica-dos-slidos
https://pt.slideshare.net/fisicaboulanger/dilatao-trmica-dos-slidos
https://pt.slideshare.net/fisicaboulanger/dilatao-trmica-dos-slidos
https://pt.slideshare.net/fisicaboulanger/dilatao-trmica-dos-slidos
https://pt.slideshare.net/fisicaboulanger/dilatao-trmica-dos-slidos
https://pt.slideshare.net/fisicaboulanger/dilatao-trmica-dos-slidos
https://pt.slideshare.net/fisicaboulanger/dilatao-trmica-dos-slidos
https://pt.slideshare.net/fisicaboulanger/dilatao-trmica-dos-slidos

LABORATÓRIO DE FÍSICA
DILATÔMETRO

2 ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260 - 215 Fone: 71 3272 - 3504
E - mail: contato@algetec.com.br | Site: www.algetec.com.b r

R: Não foi encontrado diferanças significativas do coeficiente de dilatação dos materiais
relativos ao experimento quando comparados com o a tabela tecnica de coeficiente de
dilatação do Cobre, Latão e Aço.

PARTE II: VARIAÇÃO NO COMPRIMENTO FINAL DE UM TUBO METÁLICO
EM FUNÇÃO DO SEU COMPRIMENTO INICIAL

1. Anote na Tabela 2 os valores obtidos durante a segunda parte do experimento.

L0 (mm) T0 (°C) ∆L (mm) T (°C) ∆T (°C)
500 24,9 0,86 97,7 74,2
450 24,9 0,49 97,8 74,2
300 24,9 0,42 97,2 74,2
350 24,9 0,36 97,7 74,2

Tabela 2 – Temperatura e dilatação dos corpos de prova com diferentes comprimentos


2. Construa o gráfico variação do comprimento ∆L x comprimento inicial L0 e
determine seu coeficiente angular.

LABORATÓRIO DE FÍSICA
DILATÔMETRO

3 ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260 - 215 Fone: 71 3272 - 3504
E - mail: contato@algetec.com.br | Site: www.algetec.com.b r


R: Valores do coeficiente angular estão disponiveis na tabela 3 do meu relatorio.





3. Determine o coeficiente angular do gráfico ∆L x L0 e explique o que ele
representa.
L0 (mm) ∆L (mm) m = Δy/Δx.
500 0,86 1,1104
450 0,49 1,5005
300 0,42 0,8568
350 0,36 1,1671
Tabela 3 - coeficiente angular do gráfico ∆L x L0
R: O coeficiente angular representa o declividade de uma reta ou seja no gráfico
∆L x L0 ele representa a inclinação da reta.
4. Com base nos seus conhecimentos, verifique a validade da afirmação: “A variação
no comprimento de um material, para uma mesma variação de temperatura, é
diretamente proporcional ao seu comprimento inicial.”

LABORATÓRIO DE FÍSICA
DILATÔMETRO

4 ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260 - 215 Fone: 71 3272 - 3504
E - mail: contato@algetec.com.br | Site: www.algetec.com.b r

R: A afimação no enunciado da questão está correta, conforme verificado no
experimento dilatômetro, a variação no comprimento das barras para uma
mesma variação de temperatura foi diretamente proporcional ao seu
comprimento inicial.
