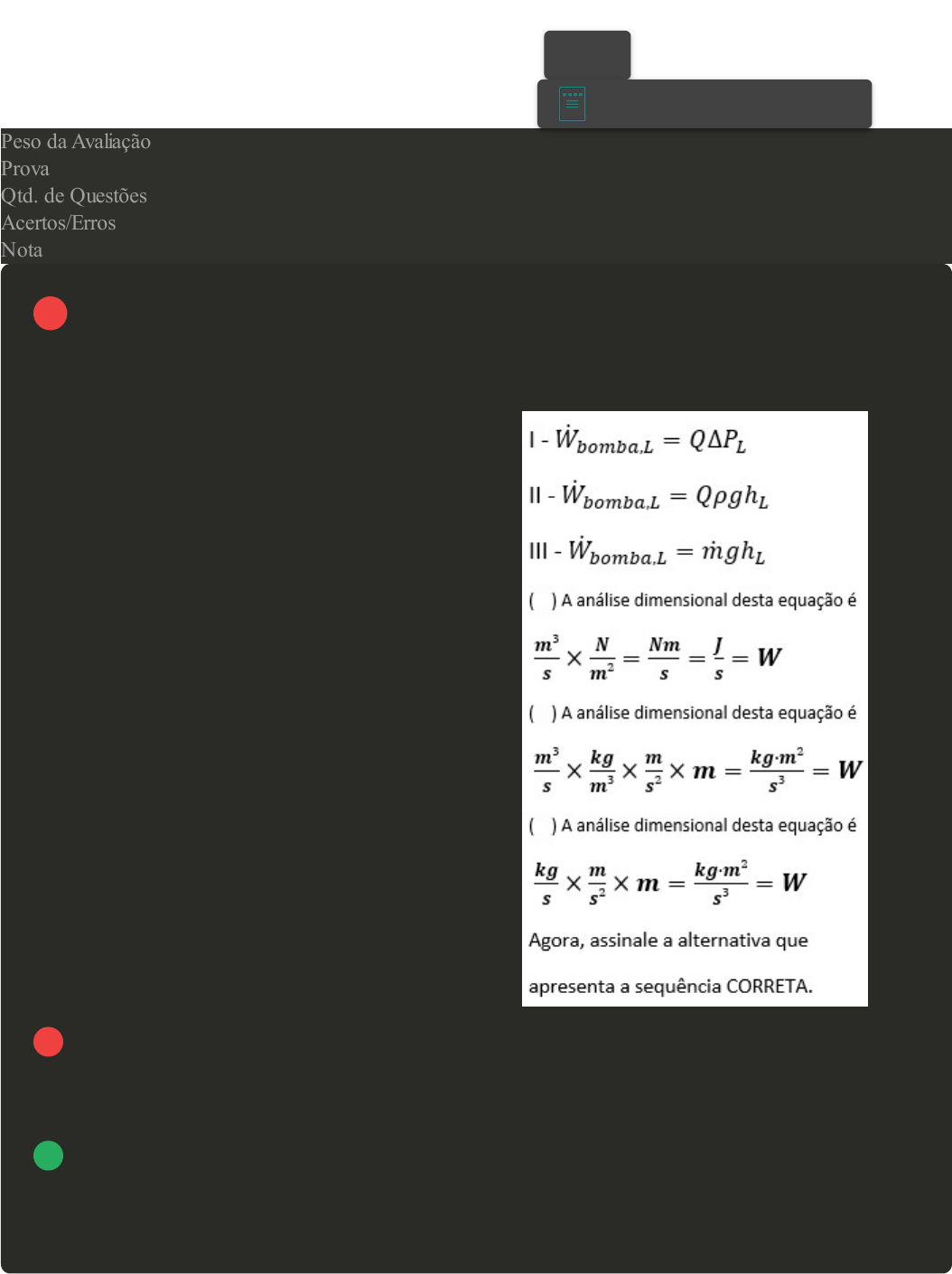

A queda de pressão ou perda de carga é um parâmetro importante para a análise do escoamento de
fluidos em tubulações e está diretamente relacionada aos requisitos de potência exigidos pelo ventilador ou
bomba para manter o escoamento do fluido com vazão constante. Com base na relação entre potência da
máquina hidráulica e queda de pressão ou perda de carga, faça uma análise dimensional das equações
apresentadas e associe os itens, utilizando o código a seguir:
A III - I - II.
B I - III - II.
C I - II - III.
D II - III - I.
 VOLTAR
A+
Alterar modo de visualização
1
09/10/2023, 21:04 Avaliação Final (Objetiva) - Individual
about:blank 2/8
O matemático holandês Simon Stevin (1548-1620) publicou em 1586 o princípio físico fundamental
da estática dos fluidos, utilizado nos cálculos da manometria. A figura anexa apresenta este princípio,
ilustrado no tanque de geometria irregular contendo água e mercúrio. Com base neste conceito, avalie as
asserções a seguir e a relação proposta entre elas:
I- A pressão do fluido no ponto "D" do tanque é maior do que a pressão no ponto "H".
PORQUE
II- A altura de coluna de líquido e a massa específica dos fluidos influenciam a pressão manométrica nestes
pontos.
Assinale a alternativa CORRETA:
A A asserção I é uma proposição verdadeira mas a asserção II não é uma justificativa correta da
asserção I.
B A asserção I é uma proposição falsa e a asserção II é uma proposição verdadeira.
C As asserções I e II são proposições falsas e a asserção II não é uma justificativa correta da asserção
I.
D As asserções I e II são proposições verdadeiras e a asserção II é uma justificativa correta da asserção
I.
[Laboratório Virtual – Experimento de Reynolds] Na prática experimental do laboratório virtual desta
disciplina, você conheceu o Experimento de Reynolds, executado para observação e caracterização dos
regimes de escoamento de um fluido com base nas forças inerciais e forças viscosas atuantes.
Com base no sumário teórico, roteiro da prática e na condução do experimento no laboratório virtual,
analise a situação proposta a seguir:
2
3
09/10/2023, 21:04 Avaliação Final (Objetiva) - Individual
about:blank 3/8
Um aluno que está realizando um experimento de Reynolds na bancada em regime turbulento fechou
completamente a válvula de adição de corante no fluxo de água pela tubulação. O que irá acontecer com o
escoamento do fluido?
A O escoamento de água irá se tornar um fluxo em regime laminar.
B Nada irá acontecer com o escoamento do fluido. O aluno apenas não irá conseguir identificar qual é o
regime de escoamento da água sem a adição do corante no fluxo.
C O escoamento de água irá se tornar um fluxo em regime turbulento mais acentuado, com maior número
de Reynolds.
D O escoamento de água irá se tornar um fluxo em regime de transição.
[Laboratório Virtual – Experimento de Reynolds] Na prática experimental do laboratório virtual desta
disciplina, você conheceu o Experimento de Reynolds, executado para observação e caracterização dos
regimes de escoamento de um fluido com base nas forças inerciais e forças viscosas atuantes.
Com base no sumário teórico, roteiro da prática e na condução do experimento no laboratório virtual,
analise a situação proposta a seguir:
Um aluno que está realizando um experimento de Reynolds na bancada em regime turbulento fechou
completamente a válvula de adição de corante no fluxo de água pela tubulação. O que irá acontecer com o
escoamento do fluido? Assinale a alternativa INCORRETA:
A Quando é retirado o corante, não é alterada a vazão de maneira significativa para tornar o escoamento
de água ainda mais turbulento.
B A retirada do corante do escoamento de água não altera a vazão de maneira significativa para tornar o
escoamento laminar.
C Quando é retirado o corante, o escoamento de água irá se tornar um fluxo em regime de transição.
4
09/10/2023, 21:04 Avaliação Final (Objetiva) - Individual
about:blank 4/8
D Ao retirar o corante, o aluno não irá conseguir perceber a turbulência no fluxo, mas não irá ter uma
alteração significativa na vazão dentro do tubo.
A força de flutuação ou empuxo, que também é conhecida como Princípio de Arquimedes, é a força
exercida por um fluido sobre um objeto submerso ou flutuante, apresentando direção vertical e sentido para
cima. Considere um recipiente flutuante na água doce conectado a um bloco de aço, conforme ilustra a
figura a seguir. No caso "a", o bloco de aço está dentro do recipiente e no caso "b", o bloco de aço está
suspenso abaixo do recipiente e está totalmente submerso. Com base nesta situação, analise as sentenças a
seguir:
I- No caso "a", o recipiente afundará a uma profundidade (d) menor na água.
II- No caso "b", o recipiente afundará a uma profundidade (d) menor na água.
III- A profundidade (d) na qual o recipiente afundará na água será igual em ambos os casos.
IV- A profundidade (d) na qual o recipiente afundará depende da densidade da água.
Assinale a alternativa CORRETA:
A As sentenças II e IV estão corretas.
B As sentenças I e IV estão corretas.
C Somente a sentença III está correta.
5
09/10/2023, 21:04 Avaliação Final (Objetiva) - Individual
about:blank 5/8
D As sentenças III e IV estão corretas.
Um tipo de medidor de velocidade e vazão de fluidos muito utilizado é o medidor por obstrução
chamado de placa-orifício. As configurações comuns deste tipo de medidor estão ilustradas na figura anexa.
Com base nas características do medidor placa-orifício, analise as sentenças a seguir:
I- O medidor do tipo placa-orifício mede de forma indireta a velocidade do fluido a partir da restrição na
tubulação do escoamento que causa uma perda de carga.
II- A perda de carga que o fluido sofre ao passar pela constrição do orifício é manifestada por uma redução
de sua pressão.
III- A redução da pressão do fluido ao passar pela constrição da placa é devido a sua redução de
velocidade neste ponto.
Assinale a alternativa que apresenta a sequência CORRETA:
A Somente a sentença III está correta.
B As sentenças I e III estão corretas.
C Somente a sentença I está correta.
D As sentenças I e II estão corretas.
A equação de Bernoulli representa a conservação de energia aplicada a uma partícula de fluido e pode
ser aplicada em um escoamento em regime permanente. Com base nos conceitos envolvendo a equação de
Bernoulli, classifique V para as sentenças verdadeiras e F para as falsas:
( ) A equação de Bernoulli é aplicada entre quaisquer dois pontos do escoamento sobre a mesma linha de
corrente.
( ) Quando a velocidade do escoamento aumenta, a pressão piezométrica aumenta ao longo de uma linha
de corrente.
( ) A carga hidráulica total no escoamento é constante ao longo de uma linha de corrente. Isto significa que
a energia é conservada à medida que uma partícula de fluido se move ao longo de uma linha de corrente.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - F - F.
B V - F - V.
6
7
09/10/2023, 21:04 Avaliação Final (Objetiva) - Individual
about:blank 6/8
C V - V - F.
D F - V - V.
Os medidores de vazão de área variável são bastante empregados na indústria e conhecidos como
rotâmetros. A figura a seguir ilustra dois tipos de medidores de vazão com características similares: o
rotâmetro com flutuador (imagem superior) e o rotâmetro com mola oposta (imagem inferior). Com base nos
conceitos aplicados à medição de vazão pelo rotâmetro, assinale a alternativa CORRETA:
A O rotâmetro necessita de uma conexão elétrica com um sensor paralelo para a leitura da vazão do
fluido.
B O rotâmetro causa grande perda de carga no escoamento do fluido.
C O rotâmetro é um medidor de vazão simples, confiável e de fácil instalação.
8
09/10/2023, 21:04 Avaliação Final (Objetiva)- Individual
about:blank 7/8
D O rotâmetro é empregado apenas na medição de vazão de gases e ar.
No escoamento de líquidos pode ocorrer a redução da pressão local na linha de sucção ou dentro da
bomba centrífuga. Se a pressão na sucção reduzir a um valor abaixo da pressão de vapor (saturação) do
líquido na dada temperatura, o líquido ferve e forma as bolhas de cavitação nestes locais. Estas bolhas
sofrem colapso (implosão) quando atingem regiões de pressões maiores dentro da bomba, o que prejudica a
operação do sistema e danifica a bomba. Com relação aos parâmetros hidráulicos utilizados nos cálculos
que envolvem o fenômeno de cavitação do líquido, assinale a alternativa CORRETA:
A Para garantir que a cavitação do líquido não ocorra, é necessário garantir que a pressão local dentro da
bomba permaneça acima da pressão de vapor do líquido na sua temperatura.
B O NPSH requerido é um parâmetro hidráulico relacionado apenas à carga hidráulica líquida de sucção
do sistema de escoamento.
C Para não ocorrer a cavitação do líquido, o valor do NPSH requerido da bomba deve ser maior do que
o valor do NPSH disponível do sistema.
D O NPSH disponível é a carga hidráulica líquida relacionada apenas à potência da bomba centrífuga.
Na análise do sistema de escoamento de fluidos em tubulações, as perdas de pressão normalmente
são expressas em termos da altura equivalente da coluna de fluido, chamada de perda de carga (hL). Com
base nos conceitos envolvendo o cálculo de perda de carga ou queda de pressão no escoamento, analise as
sentenças a seguir:
I- A perda de carga é causada pela densidade do fluido e não depende do grau de rugosidade na parede do
tubo.
II- A perda de carga representa a perda de energia mecânica do fluido durante o escoamento.
III- A perda de energia mecânica do fluido durante o escoamento é devido ao atrito com a parede do tubo e
a presença de acessórios na tubulação.
Assinale a alternativa CORRETA:
A Somente a sentença I está correta.
B As sentenças I e III estão corretas.
C As sentenças II e III estão corretas.
D As sentenças I e II estão corretas.
(ENADE, 2011) Em sistemas de escoamento de fluidos (gases ou líquidos) é muito comum ser
necessário adicionar-se energia para manter o escoamento. Bombas e compressores são exemplos de
equipamentos que fornecem energia aos fluidos. Suponha que, em uma estação de tratamento de efluentes
que opera em uma indústria, uma das bombas centrífugas usadas para garantir o escoamento do efluente
está apresentando cavitação. O fabricante da bomba forneceu a curva da bomba e o NPSH requerido para
a operação dessa bomba. Tendo em vista essa situação, analise as sentenças a seguir:
9
10
11
09/10/2023, 21:04 Avaliação Final (Objetiva) - Individual
about:blank 8/8
I- Se há cavitação, significa que o NPSH disponível do sistema nas condições de operação é inferior ao
NPSH requerido da bomba indicado pelo fabricante.
II- Cavitação é a formação de regiões de baixa pressão, que ocorre quando a pressão do escoamento na
sucção fica acima da pressão de vapor do líquido e ocorre a vaporização nesses pontos. As bolhas
deslocam-se para regiões de menor pressão na bomba e colapsam.
III- Uma alternativa para solucionar o problema de cavitação é reduzir a vazão da bomba.
Assinale a alternativa CORRETA:
A Somente a sentença II está correta.
B As sentenças I e III estão corretas.
C Somente a sentença III está correta.
D As sentenças I e II estão corretas.
(ENADE, 2011) Em sistemas de escoamento de fluidos (gases ou líquidos) é muito comum ser
necessário adicionar-se energia para manter o escoamento. Bombas e compressores são exemplos de
equipamentos que fornecem energia aos fluidos. Suponha que, em uma estação de tratamento de efluentes
que opera em uma indústria, uma das bombas centrífugas usadas para garantir o escoamento do efluente
está apresentando cavitação. O fabricante da bomba forneceu a curva da bomba e o NPSH requerido para
a operação dessa bomba. Tendo em vista essa situação, analise as afirmativas a seguir:
I- O NPSH ou carga hidráulica líquida positiva de sucção é a energia mecânica necessária para o líquido
vencer todas as perdas de carga da linha de recalque ou descarga.
II- Para evitar a cavitação, a altura de sucção negativa da bomba deve ser a menor possível.
III- Quanto maiores as perdas de carga na linha de sucção da bomba, maiores as chances de ocorrer
cavitação.
Assinale a alternativa CORRETA:
A As sentenças II e III estão corretas.
B As sentenças I e II estão corretas.
C Somente a sentença III está correta.
D Somente a sentença I está correta.
12
