Nom e: Matrícula:
Disciplina: ARA 0096 / ELETRÔNICA DIGITAL Data: / /
Período: 2022.2 / AV2 Turm a: 3001
Leia com atenção as questões antes de responder.
É proibido o uso de equipam entos eletrônicos portáteis e consulta a m ateriais de qualquer natureza durante a
realização da prova.
Boa prova.
 de 1,00

1.

2.
 de 1,00

3.
 de 1,00

4.

5930031816
21/11/2022 22:00




Encontre a expressão algébrica simplificada do circuito correspondente ao sistema S = f(A, B, C, D) = Σ(3, 4, 5, 8,
10,12). Use _ para variável negada. Ex.: A_ , se A = 1 então A_ = 0

 S = A_B_CD + A_BC_ + AC_D_ + A_B_D_
 S = A_B_CD + A_BC_ + AC_D_ + ABD
 S = A_B_CD + A_BC_ + A_C_D_ + AB_D_
 S = A_B_CD + A_BC_ + AC_D_ + AB_D_
 S = A_B_C_D + A_BC_ + AC_D_ + AB_D_

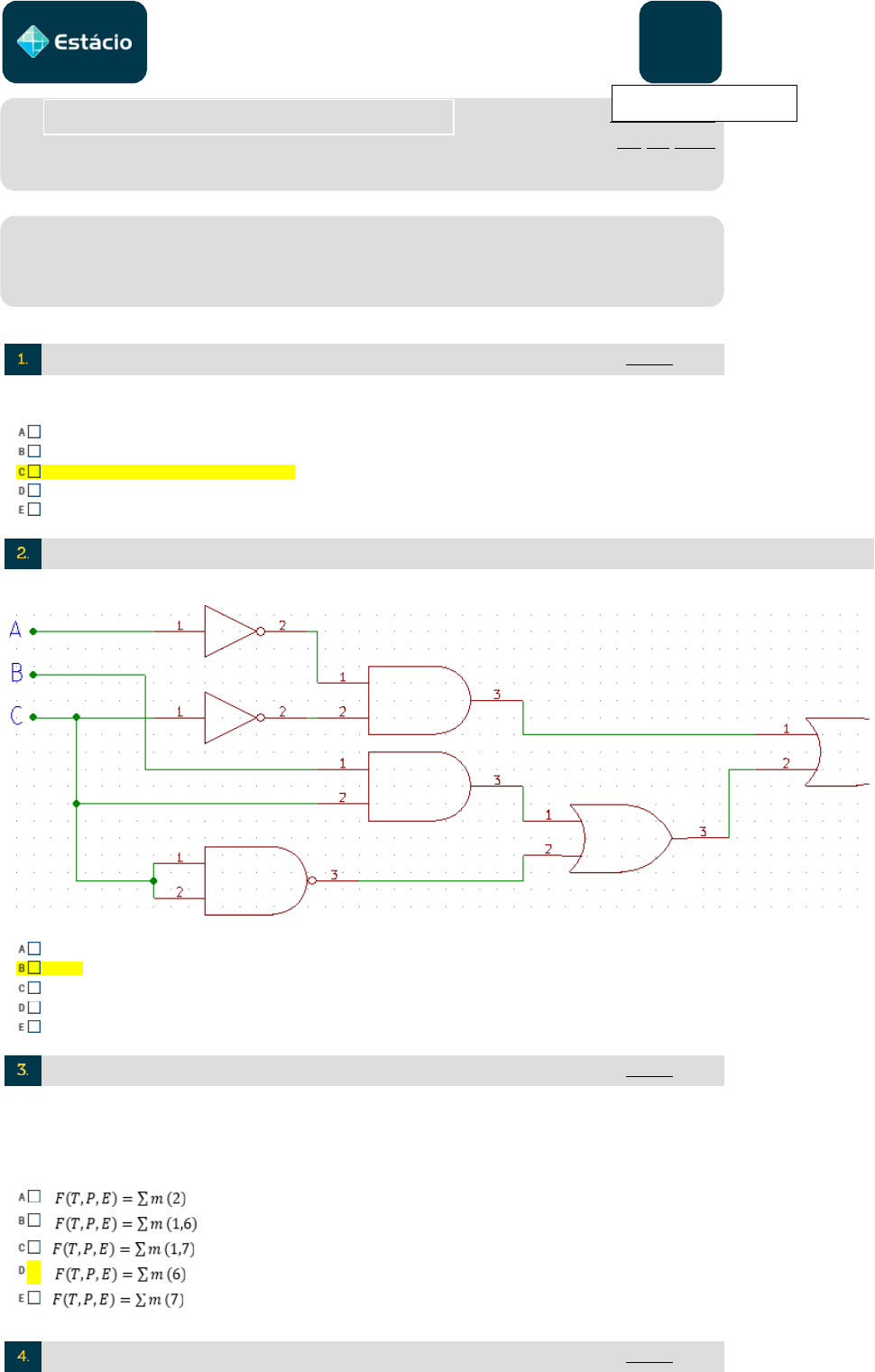

Dado o sistema representado pelo circuito da Figura, pede-se a expressão simplificada de saída.



 A + B'
 B' + C
 A + B
 B + C
 B + C'

Em um ambiente em que a temperatura e a pressão são controladas instala-se um alarme e 3 sensores: um de
temperatura (T), um de pressão (P) e outro que fica ligado a saída de gás do ambiente (E). O sensor de temperatura é
acionado toda vez que a temperatura do ambiente passa dos 500 °C, o de pressão toda vez que a pressão no ambiente
passa de 3 atm e da saída de gás toda vez que a saída de gás está aberta para aliviar a pressão no ambiente. O alarme
deve ser disparado quando a temperatura passa dos 500°C, a pressão passa dos 3 atm e a saída de gás permanece
fechada. Qual a função lógica a seguir representa melhor o circuito lógico que deve ser criado?





A
Antonio Carlos de Padua dos Santos
202001548203
X


 de 1,00

5.
 de 1,00

6.
 de 1,00

7.
 de 1,00

8.

Considere as seguintes afirmativas:

I. Os flip-flops são chamados de multivibradores biestáveis, enquanto latches são consideradas flip-flops assíncronos.

II. A tecnologia TTL de circuitos lógicos integrados se utiliza de transistores de efeito de campo para elaboração de
portas lógicas.
III. As variáveis booleanas podem ser caracterizadas e interpretadas pela ausência ou presença de potencial elétrico
nas saídas ou entradas de circuitos digitais.

IV. Flip- flops síncronos podem ser acionados na borda de subida ou de descida do sinal de clock, enquanto latches são
acionados somente pelo estado das entradas set e reset.

 II e III são corretas
 III e IV são corretas.
 II, III e IV são corretas
 I, III e IV são corretas.
 I, II, III, IV são corretas.

Analise as afirmações a respeito de circuitos combinacionais e sequenciais digitais.

I. A saída atual de um circuito combinacional depende exclusivamente dos estados atuais de suas entradas.
II. Tanto os circuitos combinacionais quanto os sequenciais contêm elementos de memória.
III. A saída atual de um circuito sequencial depende dos estados atuais de suas entradas e também de estados passados
delas.
IV. O flip-flop RS elementar é o elemento básico de construção dos circuitos combinacionais .
Estão corretas as afirmativas:
 II e IV
 I e IV
 I e II
 II e III
 I e III

Assinale abaixo a alternativa correta:

 Um circuito sequencial tem uma realimentação da saída para a entrada, cuja principal característica é fazer
com que as saídas sejam dependentes das entradas atuais e de estados ocorridos anteriormente
 Um circuito sequencial tem uma realimentação da entrada para a saída, cuja principal característica é fazer
com que as saídas sejam dependentes das entradas atuais e de estados ocorridos anteriormente.
 Um circuito sequencial tem uma realimentação da saída para a entrada, cuja principal característica é fazer
com que as saídas sejam independentes das entradas atuais e de estados ocorridos anteriormente.
 Os circuitos combinacionais são aqueles em que as saídas independem das entradas.
 Os circuitos combinacionais não podem utilizar a álgebra de Boole como ferramenta.

Sobre a tecnologia TTL e a tecnologia CMOS-MOSFET, leia e avalie as afirmativas abaixo e assinale a resposta correta.

I. A tecnologia TTL utiliza transistor bipolar de junção na sua estrutura, que pode ser representado como uma fonte de
corrente controlada por corrente.

II. A tecnologia CMOS-MOSFET utiliza transistores de efeito de campo, sendo um exemplo o MOSFET, que possui o
terminal da porta isolado eletricamente por uma camada de óxido de silício.

III. Uma desvantagem da família CMOS-MOSFET é a polarização por corrente, representando em maiores perdas em
comparação com a família TTL.
IV. Transistores de efeito de campo tem, em geral, maior impedância de entrada e
menores ganhos de tensão CA, comparativamente aos transistores bipolares de
junção.

 Estão corretas as afirmativas II e III
 Estão corretas as afirmativas I e III
 Está correta a afirmativa II
 Estão corretas as afirmativas I e II
 Estão corretas as afirmativas I, II e IV

Podemos simplicar a função A'B+AB' para:

 A AND B
 A XNOR B
 A XOR B
 A NOR B


 de 1,00

9.
 de 1,00 10.
 A OR B

Um tipo de memória cujo conteúdo é gravado pelo fabricante, podendo ser lido, mas não modificado é denominado:

 SDram
 ROM
 Memoria de bloco
 RAM
 DDR



C ampus :
CURITIBA
P rova I mpres s a em 2 1 /1 1 /2 0 2 2 por
HENRIQUE MARIN VAN DER BROOCKE CAMPOS
Ref.: 5 9 3 0 0 3 1 8 1 6 P rova M ontada em 1 2 /1 1 /2 0 2 2

Em sistemas síncronos, é comum o uso dos circuitos denominados flip-flop com clock. Nesses circuitos, uma das
responsabilidades das entradas de controle é

 determinar quando ocorrerá uma mudança de estado na saída.
 sincronizar o funcionamento do circuito.
 definir o intervalo de tempo entre mudanças de estado na saída.
 controlar as entradas do circuito para valores aceitáveis.
 definir o que vai mudar no estado da saída do circuito.
