ESTÁTICA E CINEMÁTICA

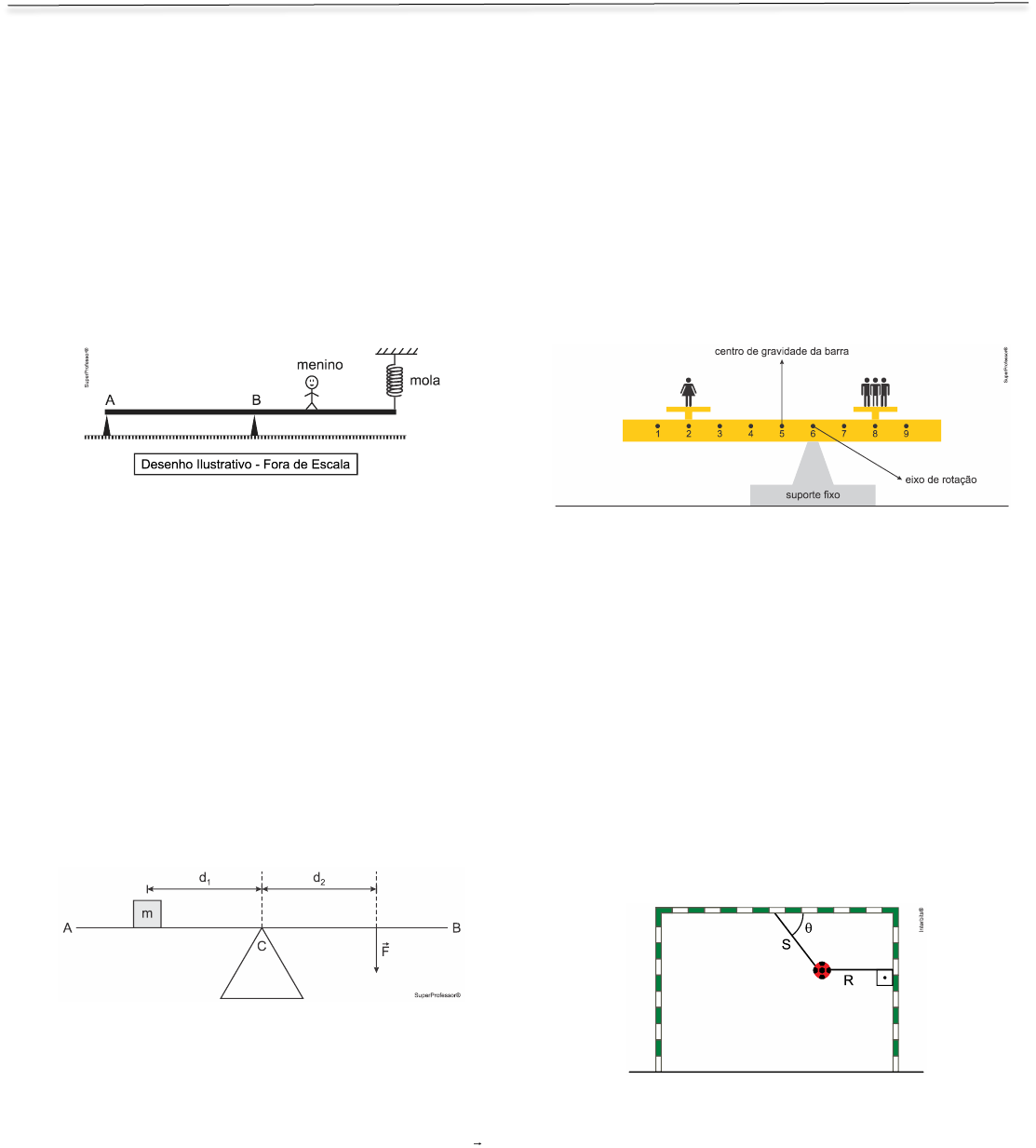

1 - 1. (Espcex (Aman) 2023) Uma barra plana de peso
desprezível tem o comprimento de 10 m e está
simplesmente apoiada em dois suportes, nos pontos A e B,
que distam 6 m entre si e que a mantém na posição
horizontal. Uma das suas extremidades está apoiada em A,
e a outra está presa a uma mola ideal vertical fixa no teto
de constante elástica igual a 25 N/m, conforme
representado no desenho abaixo. Um menino de peso 400
N caminha sobre a barra a partir do ponto B em direção à
extremidade presa à mola. Quando o menino está à máxima
distância D do ponto A, sem que a barra gire, a elongação
da mola é de 40 cm. O valor da máxima distância D é


a) 6,1 m
b) 6,6 m
c) 7,0 m
d) 7,4 m
e) 7,5 m

TEXTO PARA A PRÓXIMA QUESTÃO:
Na(s) questão(ões), as medições são feitas por um
referencial inercial. O módulo da aceleração gravitacional é
representado por g. Onde for necessário, use g = 10 m/s2
para o módulo da aceleração gravitacional.


2. (Ufpr 2023) A figura a seguir mostra uma prancha
retilínea AB que deve ser mantida na horizontal, em
equilíbrio estático.



O peso da prancha pode ser desprezado em comparação
com as outras forças envolvidas. A prancha está apoiada
num suporte triangular no ponto C, e sobre ela está
colocado um objeto (que pode ser considerado pontual) de
massa m = 2,0 kg a uma distância d1 = 3,0 m do suporte em
C. Do outro lado do suporte, há uma força vertical F
orientada para baixo, de módulo F = 15 N, que está aplicada
na prancha num ponto que está a uma distância d2 do
suporte em C. Considerando as informações apresentadas,
assinale a alternativa que apresenta corretamente o valor
da distância d2 para que a prancha seja mantida em
equilíbrio estático.
a) d2 = 0,4 m.
b) d2 = 0,8 m.
c) d2 = 2,0 m.
d) d2 = 2,4 m.
e) d2 = 4,0 m.

3. (Uerj 2022) Para uma apresentação artística, é utilizada
uma estrutura mecânica formada por uma barra
homogênea, que pode girar em torno de um suporte fixo ao
solo, em um movimento similar ao de uma gangorra. Na
barra, estão fixadas duas plataformas de massas
desprezíveis: sobre a da esquerda, há uma artista que aplica
uma força de 600 N sobre a barra; sobre a da direita, há três
artistas, e cada um aplica uma força de 800 N sobre a barra.
Observe abaixo a representação desse sistema:



Admita que os pontos numerados na barra são igualmente
espaçados e que o sistema se encontra em equilíbrio na
horizontal.
Com base nessas informações, o peso da barra, em
newtons, é igual a:
a) 3000
b) 2400
c) 1800
d) 1200

4. (Fmj 2022) Em uma instalação artística, uma bola de
handebol, de peso 4,0 N, foi pendurada na baliza por meio
de dois fios, R e S. O fio R é horizontal e está preso a um dos
postes verticais, enquanto o fio S está preso à barra
transversal, formando com esta um ângulo .θ



Sabendo que sen 0,8θ = e que cos 0,6,θ = as
intensidades das forças que os fios R e S aplicam na bola são,
respectivamente,
a) 3,0 N e 5,0 N.
b) 5,0 N e 3,0 N.
c) 4,0 N e 4,0 N.
d) 6,0 N e 2,0 N.
e) 2,0 N e 6,0 N.

5. (Unifor - Medicina 2023) Gabrielle, ex-campeã da
modalidade arco e flecha de uma cidade ao sul da Itália,
resolveu construir e comercializar flechas feitas em tubo de
alumínio e em fibra de carbono. Após a fabricação de suas
primeiras flechas, resolveu fazer um teste para verificar a
velocidade que elas podem atingir. Utilizando-se de um
bom arco, ela dispara horizontalmente na direção de um
alvo fixo localizado a 204,0 m. Ao lançar as construídas em
tubo de alumínio, ela ouve o barulho da flecha atingindo o
alvo depois de 3,6 segundos. Com as fabricadas em fibra de
carbono, ela ouve o barulho da flecha atingindo o alvo
depois de 3,0 segundos.
Supondo a velocidade do som no ar como sendo 340,0 m/s
e desprezando as forças dissipativas e a aceleração da
gravidade, assinale a opção que indica a razão entre as
velocidades das flechas em tubo de alumínio e em fibra de
carbono.
a) 0,8
b) 0,5
c) 0,9
d) 1,1
e) 1,4

6. (Uesb 2023) Um móvel está em repouso em relação a um
referencial inercial e, em um dado instante, sua velocidade
varia 5,0 m/s a cada intervalo de tempo de 1,0 s. A partir do
momento em que a velocidade atingida é 20,0 m/s, ela
passa a ser constante e permanece assim durante 10,0 s.
Considerando que a trajetória de todo o movimento desse
móvel seja retilínea, determine a distância total percorrida
durante todo o movimento.
a) 200 m.
b) 205 m.
c) 220 m.
d) 240 m.
e) 250 m.

7. (Eear 2023) Em um barco que está imóvel em um lago a
2.448 metros de distância da margem foram colocados dois
microfones, um acima e o outro abaixo da superfície do lago
e, ambos interligados a um dispositivo para estabelecer o
instante em que o som é captado pelos microfones. Um tiro
é disparado na margem e há um intervalo de 8,5 segundos
entre as capturas do som feitas pelos microfones. Sabendo-
se que a velocidade de propagação do som no ar nesse local
é de 240 m/s, qual é, em m/s, a velocidade de propagação
do som na água?
a) 288
b) 528
c) 1.440
d) 1.550

8. (Fmj 2023) O ser humano é capaz de correr a uma
velocidade de até 64,4 km/h [aproximadamente 18 m/s],
superando a velocidade atingida pelo atleta jamaicano
Usain Bolt, recordista mundial dos 100 m rasos — segundo
estudo realizado nos Estados Unidos. O número foi
estabelecido depois que cientistas calcularam a mais alta
velocidade pela qual os músculos do corpo humano podem
se mover biologicamente.

(www.bbc.com. Adaptado.)

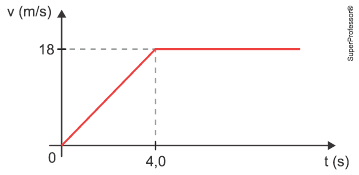

Suponha que um atleta na prova dos 100 m, partindo do
repouso e com aceleração constante, atingisse essa
velocidade máxima e a mantivesse constante até o final
dessa prova, como mostrado no gráfico.



Esse atleta percorreria os 100 m em um intervalo de tempo
de, aproximadamente,
a) 6,42 s.
b) 9,24 s.
c) 8,68 s.
d) 7,56 s.
e) 6,98 s.

9. (Unichristus - Medicina 2023) Em um experimento, um
aluno de um curso de engenharia está de posse de duas
bolas de bilhar no alto de um edifício. Ele lança uma das
bolas horizontalmente, com velocidade de módulo V, e, no
mesmo instante, deixa a outra cair, do repouso, em queda
livre. Desprezando-se a resistência do ar, sobre a situação
exposta, infere-se que as duas bolas atingem o solo com
a) diferentes valores de velocidade e em instantes de tempo
diferentes.
b) mesmo valor de velocidade e no mesmo instante de
tempo.
c) diferentes valores de velocidade e no mesmo instante de
tempo.
d) velocidades com direções iguais e em instantes de tempo
diferentes.
e) mesmo valor de velocidade e em instantes de tempo
diferentes.

10. (Ueg 2023) No episódio 140 - “Spy Car Escape” (Fuga de
Carro Espião), da série MythBuster (Caçadores de Mitos), os
apresentadores realizam um experimento, denominado
“Vector Vengeance” (Vingança Vetorial), em que uma
caminhonete que se desloca com velocidade constante de
50 Mph atira horizontalmente uma bola de futebol para
trás, com a mesma velocidade da caminhonete.

Para um observador parado ao lado da estrada pela qual a
caminhonete transita, a bola de futebol descreverá uma
trajetória
a) parabólica até o chão, com velocidade horizontal igual a
velocidade da caminhonete, porém em sentido contrário,
com aceleração horizontal nula.
b) hiperbólica até o chão, com velocidade horizontal igual a
velocidade da caminhonete, com aceleração horizontal
nula.
c) helicoidal até o chão, com aceleração horizontal igual a
aceleração centrípeta e aceleração vertical de módulo igual
a g.
d) retilínea até o chão, com velocidade horizontal igual a
velocidade da caminhonete, porém em sentido contrário, e
aceleração vertical de módulo igual a g.
e) retilínea até o chão, com velocidade horizontal nula e
aceleração vertical de módulo igual a g.

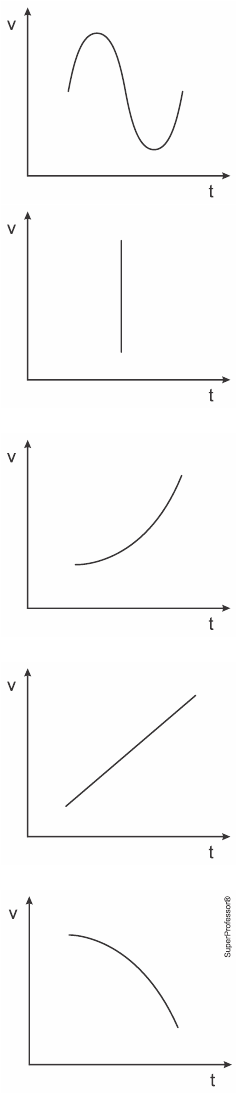

11. (Utfpr2023) Assinale o gráfico que melhor representa
a velocidade em função do tempo durante uma queda livre
desprezando a resistência do ar.

a)

b)


c)


d)


e)
