UTILIZAÇÃO DA ESCALA GRÁFICA, PERCEPÇÃO VISUAL E PROPORÇÃO
ESCALA
Referente a uma relação de dimensões ponto pode ser uma relação entre uma
dimensão e uma referência pode ser uma comparação com um padrão ou ainda uma
referência de dimensão externa ou de outro objeto ou espaço. A escala na
arquitetura é usada em três situações: escala de representação, escala visual e
escala humana.
ESCALA DE REPRESENTAÇÃO
Sistema de proporção e relação utilizado para representação de um objeto no
papel sem perder suas relações dimensionais, trata-se, da relação entre a medida do
desenho e a sua medida real.
Esta é fundamental a, pois permite a compreensão da dimensão real do objeto
representado.

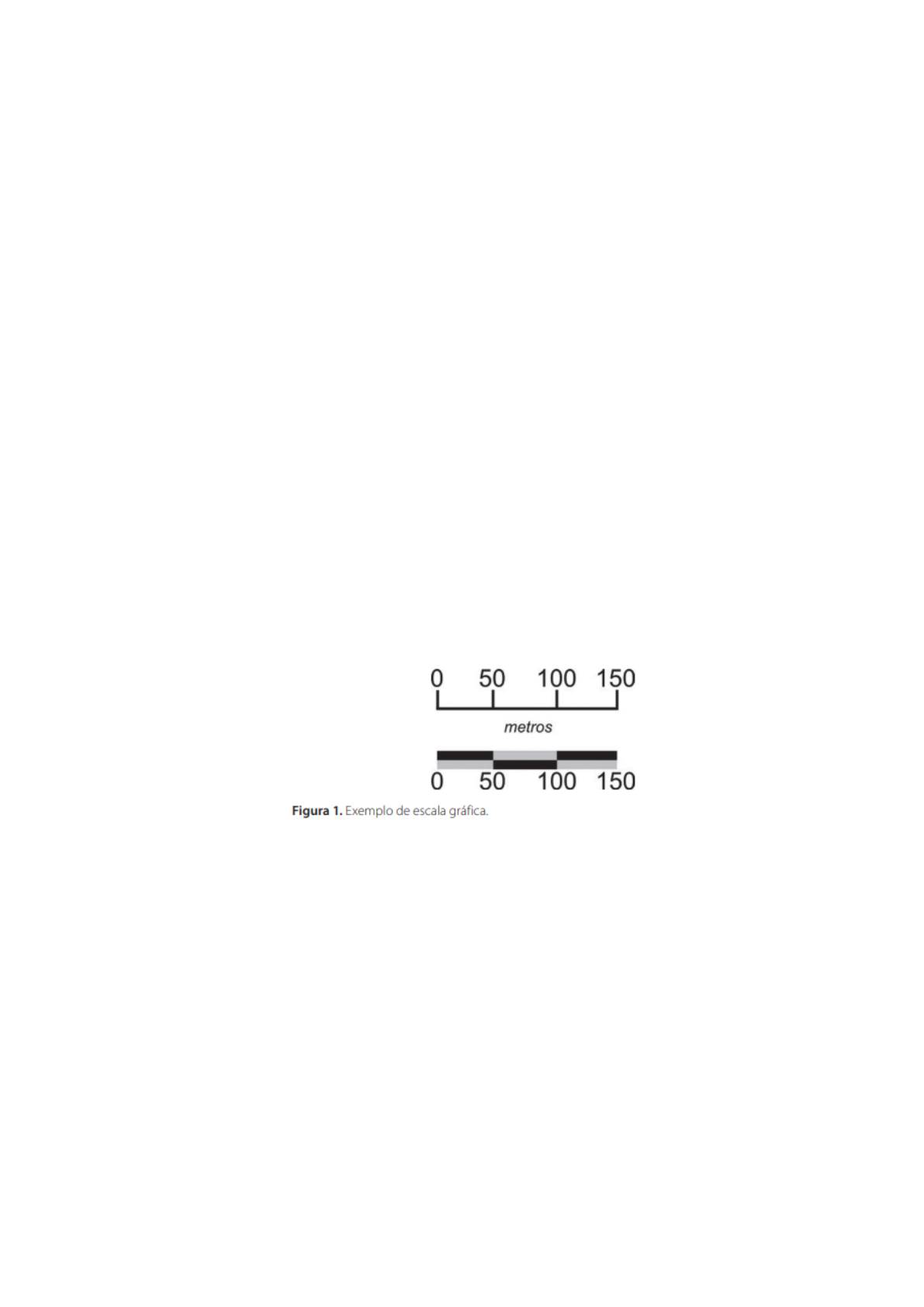

Existem dois tipos de escala, a gráfica e a escala numérica. A representação da
escala gráfica, em que a medida do retângulo ou segmento da reta no desenho
corresponde à medida indicada na realidade (no caso cada segmento representa
cinquenta metros na medida real do objeto)
A representação da escala numérica é feita por meio de números, por exemplo,
1/50, que significa que um centímetro no desenho corresponde a cinquenta
centímetros na medida real do objeto.( Quanto maior for o denominador da escala
menor será o desenho, quanto mais detalhes menor tem que ser a escala)
Refere-se ao tamanho aparente de um objeto em comparação com outros em
seu entorno, quando analisamos a relação da sua dimensão com a dimensão do espaço
em que está inserido. Em um desenho é possível destacar um objeto ou não a partir
da escala que colocamos em relação aos demais objetos.
Essa questão de escala se refere mais à sensação ou à percepção sobre a
dimensão de um objeto do que sua real dimensão.
Existem alguns elementos de tamanho padrão como tijolos, escadas e etc que
são utilizados para , tanto para nossa percepção como para a representação em
desenho. Entretanto, com frequência, os arquitetos utilizam elementos com
dimensões fora do padrão para alterar intencionalmente nossa percepção de escala
da edificação.
ESCALA HUMANA
É a relação entre as medidas de um objeto em comparação com as medidas do
homem. Nos desenhos sempre se busca inserir figuras humanas (calungas) para
possibilitar essa relação de escala.
PERCEPÇÃO VISUAL
A percepção visual é o processo cognitivo de interpretação das imagens por
meio da visão
GESTALT
(palavra do alemão que significa teoria da forma)Visando a uma maior
compreensão do processo de interpretação que a nossa mente faz dos objetos
visualizados, surge, no início do século XX, a teoria que defende a ideia de que a
percepção visual é resultado das relações de um todo e não de partes isoladas. .
Esse fato, muitas vezes, acaba gerando distorções na nossa percepção, que resultam
no que chamamos de ilusão de ótica. Observe na Figura 6 uma demonstração de
ilusão de ótica. O círculo central das duas imagens tem o mesmo tamanho, mas nossa
percepção interpreta que possuem tamanhos diferentes.
A leitura visual da Gestalt se organiza nas chamadas de “Leis da Gestalt” ,
conforme você verá a seguir:
● Unidade: é o conjunto de elementos que forma um todo a partir de relações
de forma, cores, dimensões, etc. Observe que o conjunto de pessoas forma uma
unidade; a multidão e cada pessoa podem ser consideradas também uma unidade
dentro do todo, ou subunidade
● Segregação: é a percepção de unidades de um todo. Pode observar que quanto
maior for o contraste de cores entre as unidades, mais fácil será a sua percepção.
● Unificação: é quando um objeto apresenta equilíbrio e harmonia na composição
de suas partes. Observe que, à medida que ela perde o padrão e a organização,
perde também a unificação.
● Fechamento: a sensação de fechamento é obtida pela organização de partes,
de forma que se constituam em outra forma mais completa. Observe que, mesmo
sem ter o contorno da estrela, conseguimos perceber sua forma a partir da
organização dos elementos gráficos.
● Continuidade: é a sensação gerada pela organização das partes formando uma
fluidez visual. Observe a sensação de continuidade produzida pela sequência de
formas que se repetem e pelas cores. No caso do trilho, a perspectiva também
potencializa essa sensação.
● Proximidade: é a tendência de que partes mais próximas de um todo sejam
vistas como uma unidade do todo. É possível verificar que a proximidade das formas
nos faz perceber duas unidades gerais e que a segunda unidade ainda se subdivide
em quatro unidades.
● Semelhança: é a tendência de se criar unidades nas partes que tenham
similaridades de cores, formas, tamanhos, etc. A semelhança complementa a
proximidade. Conseguimos perceber as unidades formadas por formas similares.
● Pregnância da forma: refere-se à organização formal do objeto, é a lei que
define que quanto mais simples, equilibrada e homogênea for uma estrutura, mais
pregnante ela será. Observe a primeira letra: ela é mais pregnante, pois apresenta
uma boa leitura, com contraste; já a segunda é menos pregnante, pois apresenta
formas mais rebuscadas, tornando a leitura mais difícil.
PROPORÇÃO
A proporção se refere à relação de uma parte com outra parte e com o todo.
Pode ser uma relação entre dimensões, espaços, volumes ou partes de uma
composição. Na matemática, podemos usar a regra de três ou o teorema de
Pitágoras, por exemplo, para resolver problemas a partir do uso da proporção.
Os sistemas de proporções são teorias que buscam definir um padrão de
relações entre as partes de um todo, visando à ordem e harmonia do conjunto.
Diversos sistemas de proporções foram criados ao longo da história da arquitetura,
com o intuito de alcançar harmonia e beleza estéticas das edificações, como:
PROPORÇÃO ÁUREA
Utiliza a mesma proporção encontrada na natureza, inclusive no corpo
humano. A razão entre duas secções de uma reta, ou as duas dimensões de uma
figura plana, na qual a menor das duas está para a maior, assim como a maior
está para a soma de ambas.
O retângulo de ouro, gerado a partir das relações da proporção áurea, é muito
utilizado na arquitetura. Sua subdivisão gera uma série de retângulos
proporcionalmente menores que resultam na chamada espiral áurea.
ORDENS CLÁSSICAS
As ordens clássicas são sistemas de proporções utilizados na Antiguidade
Clássica que buscavam a perfeita harmonia e beleza nas obras de arte e
arquitetura. A partir da medida do diâmetro da coluna, derivam-se as demais
medidas de todos os elementos e detalhes da edificação, inclusive o
afastamento das colunas.
TEORIAS RENASCENTISTAS
Os arquitetos renascentistas, inspirados pela Antiguidade Clássica,
buscaram no sistema de relações numéricas de Pitágoras as proporções para
sua arquitetura. Essas razões seguem a seguinte sequência: 1:2, 1:3, 2:3 e 3:4.
Essas relações eram utilizadas não somente nas dimensões de elementos de
fachada ou nas dimensões dos compartimentos, mas também para todas as
relações espaciais, organização da planta.
MODULAR
É um sistema de proporções criado pelo arquiteto modernista Le
Corbusier, em 1948, a partir das proporções da seção áurea e das proporções
do corpo humano. Le Corbusier buscava não apenas a harmonia estética, mas
também a garantia da escala humana em todos os espaços projetados. As
medidas de referência do sistema de proporções são: 113, 70 e 43 centímetros
