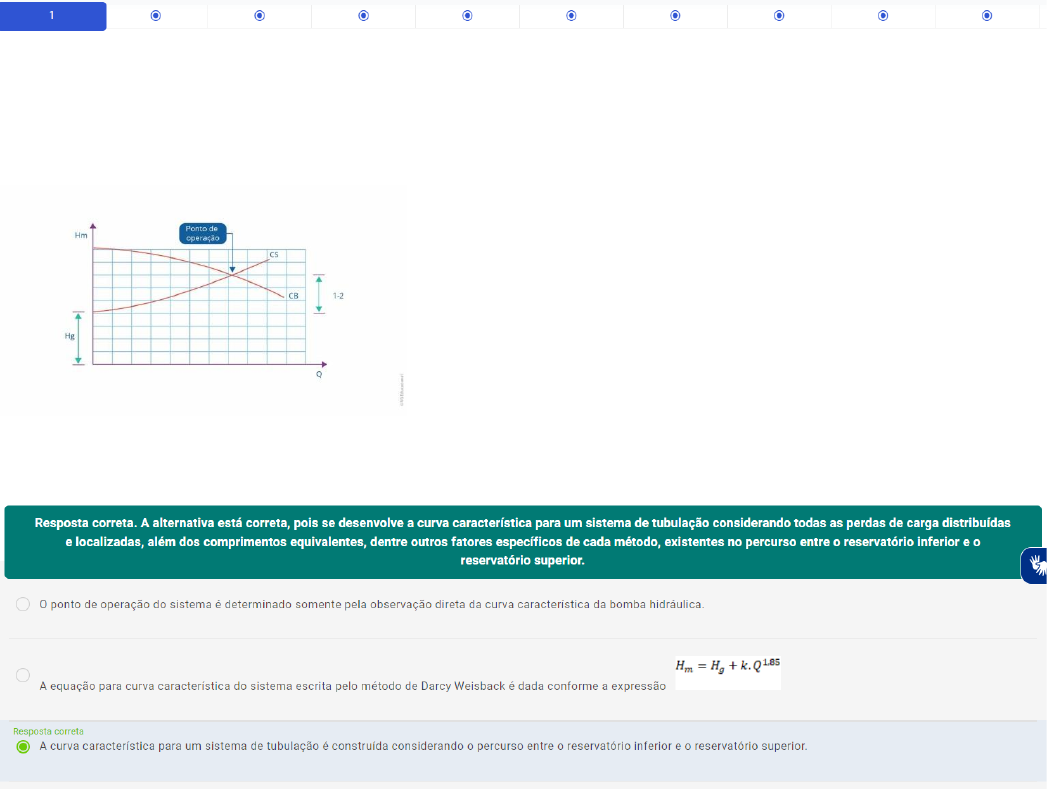

Por mais ampla que seja a faixa de trabalho de uma bomba, seu ponto de operação será definido levando
em consideração os parâmetros hidráulicos de toda instalação hidráulica. Assim, o ponto de operação será
obtido por meio da interseção da curva característica da bomba, com a curva característica do sistema de
tubulações. Na sequência, a figura mostra que a intercepção da curva do sistema com a curva da bomba
dará origem ao ponto de operação.

Ao ter em vista o seu conhecimento sobre as curvas características das bombas e do sistema de
tubulação, bem como o ponto de operação do conjunto, assinale a alternativa correta.



Um dos critérios mais considerados para a seleção de bombas faz uso do ábaco que relaciona potência
com vazão de fluido bombeado. Essa análise permite encontrar o diâmetro de rotor adequado e, em
seguida, o modelo de bomba mais adequado. Deve-se, portanto, escolher o modelo mais compatível do
fabricante. Um exemplo de “ábaco de cobertura” potência versus vazão, do fabricante KSB, está
representado na figura evidenciada na sequência.


Considerando o ábaco de cobertura KSB para a seleção do diâmetro do rotor, analise as afirmativas a
seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).

I. ( ) Para a potência de 2,5 cv e vazão de 22 m³/h, o diâmetro de rotor mais adequado para a bomba seria
de 208 mm.
II. ( ) Para a potência de 5 cv e vazão de 26 m³/h, o diâmetro de rotor mais adequado para a bomba seria
de 260 mm.
III. ( ) Para a potência de 5 cv e vazão de 30 m³/h, o diâmetro de rotor mais adequado para a bomba seria
de 234 mm.
IV. ( ) Para a potência de 2,5 cv e vazão de 10 m³/h, o diâmetro de rotor mais adequado para a bomba
seria de 234 mm.

Assinale a alternativa que apresenta a sequência correta.



A teoria dos modelos, juntamente com a análise de semelhança mecânica, busca diminuir o risco dos
erros na execução de projeto das máquinas de grande porte, pois permite o estudo de modelos reduzidos.
Essa teoria é utilizada, também, para avaliar o desempenho real de diversas máquinas de hidráulicas ditas
como semelhantes. Entretanto, para que o teste do modelo forneça dados confiáveis para prever o
comportamento do protótipo, alguns requisitos básicos precisam ser atendidos.
Considerando o exposto, bem como o seu conhecimento sobre análise dimensional e semelhança de
bombas, analise as afirmativas a seguir.
I. Os requisitos básicos que precisam ser atendidos são: a semelhança dinâmica, a semelhança
cinemática e a semelhança geométrica, entre o protótipo e o modelo.

II. Na maioria das vezes, realizar experimentos ou testes com protótipos em tamanho real é inviável.
Diante disso, a maneira de se avaliar o comportamento do protótipo é por meio de testes dos modelos em
laboratório.

III. Define-se a constante cinemática K como a soma entre as dimensões lineares L do protótipo e do
modelo.

IV. A formulação matemática da velocidade específica de uma bomba não leva em consideração a teoria
de semelhança mecânica, já que esse parâmetro é puramente experimental.

Está correto o que se afirma em:



No estudo da análise dimensional e semelhança de bombas hidráulicas, é importante reforçar que
qualquer variação nas dimensões de uma bomba influenciará, em muito, as grandezas: potência, altura
manométrica e vazão. Esse fato é evidenciado pelas equações destacadas na sequência.




Uma bomba hidráulica modelo, com rotor de 220 mm de diâmetro, recalcou água até uma altura
manométrica de 19 m, quando a rotação do motor de acionamento era de 1.400 rpm. Será instalada uma
bomba protótipo, geometricamente semelhante, com diâmetro de rotor igual a 260 mm, girando a 1.650
rpm. O fluido e as demais condições cinemáticas e dinâmicas foram mantidas constantes.

Sobre os valores dos parâmetros hidráulicos presentes nas equações de semelhança, assinale a
alternativa correta.



Devido à grande quantidade de bombas existentes, não há um único método para realizar a escolha de
forma mais adequada. Entretanto, os critérios mais considerados para a seleção das bombas são: altura
manométrica, característica do fluido, vazão, características da instalação, dentre outros. Após a definição
do tipo de bomba, deve-se escolher o modelo mais compatível do fabricante ao atendimento da instalação.
Um exemplo de “ábaco de cobertura” do fabricante KSB está ilustrado na figura evidenciada na sequência.


Considerando o ábaco de cobertura KSB para a escolha do modelo de bomba, analise as afirmativas a
seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).

I. ( ) Para a altura manométrica de 25m e vazão de 9m³/h, o modelo 40-250 seria o mais indicado.
II. ( ) Para a altura manométrica de 20m e vazão de 4m³/h, o modelo 32-200 seria o mais indicado.
III. ( ) Para a altura manométrica de 19m e vazão de 200m³/h, o modelo 80-200 seria o mais indicado.
IV. ( ) Para a altura manométrica de 10m e vazão de 6m³/h, o modelo 40-160 seria o mais indicado.

Assinale a alternativa que apresenta a sequência correta.



A teoria e as relações matemáticas de semelhança mecânica têm como propósito diminuir o risco dos
erros na execução de projeto, pois permitem o estudo em modelos reduzidos; assim, será possível avaliar
o desempenho real de diversas máquinas de hidráulicas ditas como semelhantes. Na sequência, são
mostradas algumas equações de semelhança que relacionam vazão, rotação, altura manométrica e
potência.



A respeito das relações matemáticas de semelhança mecânica, analise as afirmativas a seguir e
assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).



I. ( ) Valores de K maiores do que 1 indicam que o protótipo será maior do que o modelo.
II. ( ) O valor de K maior do que 1 pode ser um indício de que o protótipo irá obter maior altura
manométrica do que o modelo, mantendo-se a rotação constante.
III. ( ) O valor de K maior do que 1 indica, com precisão, que o protótipo terá menor vazão do que o
modelo, mantendo-se a rotação constante.
IV. ( ) O valor de K menor do que 1 indica que o protótipo é menor do que o modelo.

Assinale a alternativa que apresenta a sequência correta.



Para as bombas, o conceito de velocidade específica pode ser entendido como a rotação da bomba
modelo, operando em altura manométrica e vazão iguais à unidade, ou seja, adotando, e .

O parâmetro velocidade específica é de grande importância para a seleção de uma bomba e pode,
inclusive, ser usado, tendo em vista outra mecanicamente semelhante. Na sequência, a figura mostra a
classificação das bombas de acordo com a faixa de velocidade específica de operação. Vamos analisá-la
para entender melhor esse conceito.

Com base no exposto e na figura apresentada, bem como nos conhecimentos sobre velocidade
específica, analise as asserções a seguir e a relação proposta entre elas.

I. As bombas hidráulicas do tipo axial possuem sua faixa de operação nas regiões com maiores valores de
velocidade específica.
Pois:
II. As bombas do tipo axial são amplamente utilizadas em aplicações que demandam menores vazões e
alturas manométricas maiores.

A seguir, assinale a alternativa correta.



A curva característica Hm x Q de uma bomba centrífuga é obtida por meio de ensaios nas bancadas dos
fabricantes e traz informações importantes sobre a faixa de operação da bomba. Na sequência, a figura
ilustra o traçado da curva característica da altura manométrica versus vazão de uma bomba centrífuga.


Com base no exposto e na figura apresentada, bem como nos conhecimentos a respeito das curvas
características de uma bomba centrífuga, analise as asserções a seguir e a relação proposta entreelas.

I. No trecho da curva característica mostrado na figura, as grandezas altura manométrica e vazão
apresentam relação inversamente proporcional.
Pois:
II. As bombas centrífugas geram curvas características Hm x Q que podem ser expressas, perfeitamente,
por uma função de primeiro grau.

A seguir, assinale a alternativa correta.



A teoria de semelhança mecânica permite a construção de várias curvas características de uma bomba;
basta que se conheça a curva característica em uma determinada rotação e a nova rotação. A figura
mostra duas curvas características para a mesma bomba, submetida a rotas diferentes, n1 e n2. A teoria de
semelhança mecânica permite antever essas modificações. Os pares de pontos (A1 e A2) e (B1 e B2) são
chamados de pontos homólogos.


Com base no exposto e na figura apresentada, bem como nos conhecimentos a respeito das curvas
características de uma bomba centrífuga, analise as asserções a seguir e a relação proposta entre elas.

I. Os pares de pontos (A1 e A2) e (B1 e B2) são chamados de pontos homólogos, pois possuem a mesma
eficiência.
Pois:
II. Os pares de pontos (A1 e A2) e (B1 e B2) são obtidos devido à manutenção das condições de
semelhança mecânica.

A seguir, assinale a alternativa correta.



Instala-se uma bomba hidráulica com curva característica dada pela função H= 80- 105.Q², em que
Q representa a vazão em m³/s e H, altura manométrica em m. A bomba será utilizada para recalcar o fluido
entre dois reservatórios desnivelados em 15 m de altura. É possível desconsiderar os efeitos das perdas
de carga. O diâmetro da tubulação permaneceu constante.
Sobre os valores para a vazão volumétrica e para a altura manométrica no ponto de operação, assinale a
alternativa correta.
