Unidade IV – Atividade 01
Pergunta 01
A planta baixa é parte integrante do projeto executivo, de muita importância e indispensável para a compreensão. Assinale a alternativa correta a respeito das plantas baixas.
1. Todo o projeto executivo é orientado por normas técnicas, exceto a planta baixa ou a planta de teto refletivo.
2. A planta baixa não precisa constar indicação dos cortes e detalhes construtivos, pois os mesmos já estão presentes nos cortes.
3. Resposta: A planta baixa é corte imaginário na horizontal à altura de 1,50 m do piso, sendo observado de cima para baixo, podendo variar conforme a natureza do desenho.
4. A planta baixa é dispensável para os projetos de detalhamento.
5. Toda a planta baixa deve indicar os elementos estruturais e elétricos de uma edificação.
Pergunta 02

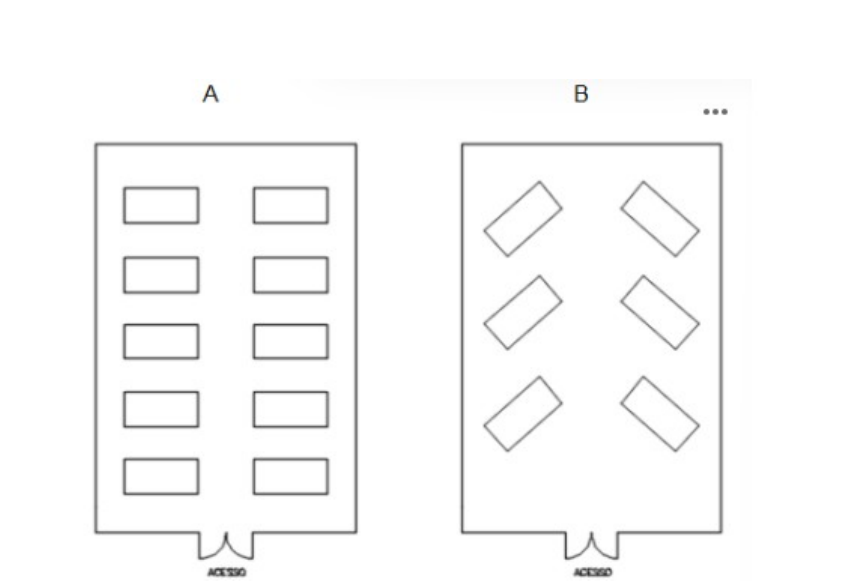

Com base no layout esquemático para a disposição dos expositores nas imagens abaixo mencionadas podemos identificar na sequência que são:
1. A – Disposição favorável; B - Disposição equivocada.
2. A e B são disposições favoráveis.
3. A e B são disposições equivocadas.
4. Resposta: A – Disposição equivocada; B - Disposição favorável.
5. B – Disposição com risco de acidentes com o usuário final.
Pergunta 03
Em um corte esquemático de um projeto de interiores deve constar dados pertinentes, segundo NBR 6492, com informações complementares às informações da planta baixa. Assinale a alternativa em que constam apenas itens obrigatórios aos cortes.
1. Indicação dos detalhes, marcação dos cortes somente dos transversais.
2. Resposta: Escala, cotas, indicação de detalhes construtivos e cotas de nível.
3. Forros, cotas, indicação de detalhes, pontos prediais.
4. Detalhes construtivos, fechamentos internos e externos, escalas.
5. Tubulações elétricas, eixos, cotas de nível, sistema estrutural.
Pergunta 04
Segundo Moraes (2015, p. 20), os pontos principais que devem ser considerados na sua elaboração da fachada são:
A. Resposta: Somente sinalização e comunicação visual, vitrines, design e acessos
B. Somente comunicação visual
C. Somente acessos e iluminação
D. Somente comunicação visual e sinalização
E. Somente vitrines e acessos
Pergunta 05
Os cortes podem representar elementos seccionados e em elevação, sendo estes primeiros, os que passam pelo plano de corte. Já os em elevação indicam elementos que estão a uma certa distância do observador e não passaram pelo plano de corte. Assinale a alternativa que indica quais elementos estão passando pelo plano de corte, ou seja, estão sendo cortados, segundo representação gráfica adotada no corte abaixo.
A. Resposta: Janela, bancada e armário inferior
B. Porta, janela e armários superiores
C. Janela, porta e armário superior
D. Parede, coifa e geladeira
E. Parede, geladeira e janela
Pergunta 06
As perspectivas cônicas são representações gráficas que mais se assemelham a forma que o olho humano enxerga os objetos, logo, é a forma de melhor representar um projeto para o cliente. Sobre as perspectivas cônicas, assinale a alternativa correta.
A. A linha de terra é perpendicular a linha do horizonte
B. A distância entra a linha de terra e a linha do horizonte representa a altura do objeto
C. A linha entre a linha térrea e a linha do horizonte representam a altura do observador
D. Resposta: O plano horizontal ou geometral é o plano sobre o qual se faz a projeção ortogonal do objeto
E. Podemos de ter 2 a 4 pontos de fuga em uma projeção cônica utilizando as linhas paralelas
Pergunta 07
Detalhes construtivos compõem o projeto executivo, são utilizados para a indicação de métodos construtivos, materiais e medidas. Logo, para a representação do detalhamento de esquadrias de uma sala, o que é dispensável?
1. Indicação de detalhes construtivos ou esquemáticos de lateral, tipo verga, soleira e peitoril.
2. Elevações das esquadrias.
3. Resposta: Somente cotas parciais.
4. Quadro geral de especificações.
5. Simbologias de representação gráfica, conforme NBR 6492.
Pergunta 08
Leia a narrativa abaixo:
Sr. Amadeu: Bom dia! Eu tenho um serviço para ser feito aqui em casa. Trata- se uma parede na sala de estar com umidade que precisa ser resolvida, acredito que deve ser devido a alguma infiltração da casa ao lado, pois é bem na parede que está o chuveiro. Pode-se colocar um papel de parede ou uma textura para eliminar isto. E aproveitando gostaria de trocar o forro de madeira por um de gesso. Posso contar contigo?
Profissional: Pode deixar que irei até sua casa para solucionar esta demanda.
Com base no dialogo acima, qual o profissional que se enquadra perfeitamente para realizar todas as demandas explicitadas:
1. Decorador.
2. Engenheiro Civil.
3. Design de Interiores.
4. Resposta: Arquiteto de interiores.
5. Pedreiro.
Pergunta 09
O mobiliário comercial e de serviços tem como objetivo aliar funcionalidade e estética ao projeto arquitetônico, com foco na promoção da marca ou do produto. São vários os elementos que compõe o projeto que visa atender o usuário final de acordo com suas expectativas. Leia a afirmação abaixo:
I- Os materiais já possuem fabricação em série, outros necessitam de produção personalizada, atendendo às necessidades do arquiteto quanto ao projeto desenvolvido.
II- A necessidade de personalização do mobiliário comercial é de extrema importância para projetos bem desenvolvidos, que atendam à demanda sob medida e como se espera, concedam resultados satisfatórios e funcionais.
III- Os componentes, sejam araras, gôndolas, ou outros acessórios e expositores, atendem a todo tipo de loja devido ao grande número de opções oferecidas.
Podemos afirmar que:
1. Todos as afirmações estão corretas.
2. Somente I está correta.
3. Somente II está correta.
4. Somente II e III estão corretas.
5. Resposta: Somente I e II estão corretas.
Pergunta 10
Radamarker (2020) afirma:
A cor é muito mais do que um elemento decorativo. [...] Por exemplo, lojas sofisticadas costumam exibir cores___________________. Já estabelecimentos populares recorrem às tonalidades______________. Em comércios voltados para o público adulto,________________, são mais indicados.
De acordo com a afirmação acima, preencha as lacunas abertas com a informação correta:
A. Sóbrias como branco e bege apenas; de verde e azul; tons de cinza
B. Resposta: Sóbrias, como preto, marrom e cinza; mais fortes, como pink, roxo, amarelo e laranja; os tons mais “calmos”, como o branco e azul
C. Mais “calmas”, como o branco ou o azul; mais fortes como: pink, amarelo e laranja; somente a cor branca
D. Somente a cor branca; mistas; mais forte, como: vermelho e amarelo
E. Como preto e pequenas derivações; mais clean para ampliar o espaço; cores quentes
