Disc.: ELETRICIDADE APLICADA
Aluno(a):
Acertos: 2,0 de 2,0 22/11/2023



1a
 Questão /
Acerto: 0,2 / 0,2

(AGECOM / 2010) Em se tratando de corrente, é correto afirmar que:

 A unidade de medida é o Ampere.

Pode ser medida com um voltímetro.

É a potência de um equipamento.

Pode ser 110V ou 220V.

É a diferença de potencial entre dois pontos.
Respondido em 22/11/2023 15:52:49

Explicação:
Justificativa:
A diferença de potencial ou tensão elétrica se refere à diferença entre o potencial (elétrico)
entre dois pontos. A unidade de medida desta grandeza é o volt. Assim, a ddp se refere à
tensão, podendo, dessa forma, se afirmar que corrente elétrica não é ddp, e sim que ela
ocorre devido à existência desta. A corrente se refere ao fluxo ordenado de partículas,
quando há potencial elétrico. Esta, por sua vez, é medida em ampere, que é simbolizado
pela opção "a unidade de medida é o Ampere".


2a
 Questão /
Acerto: 0,2 / 0,2

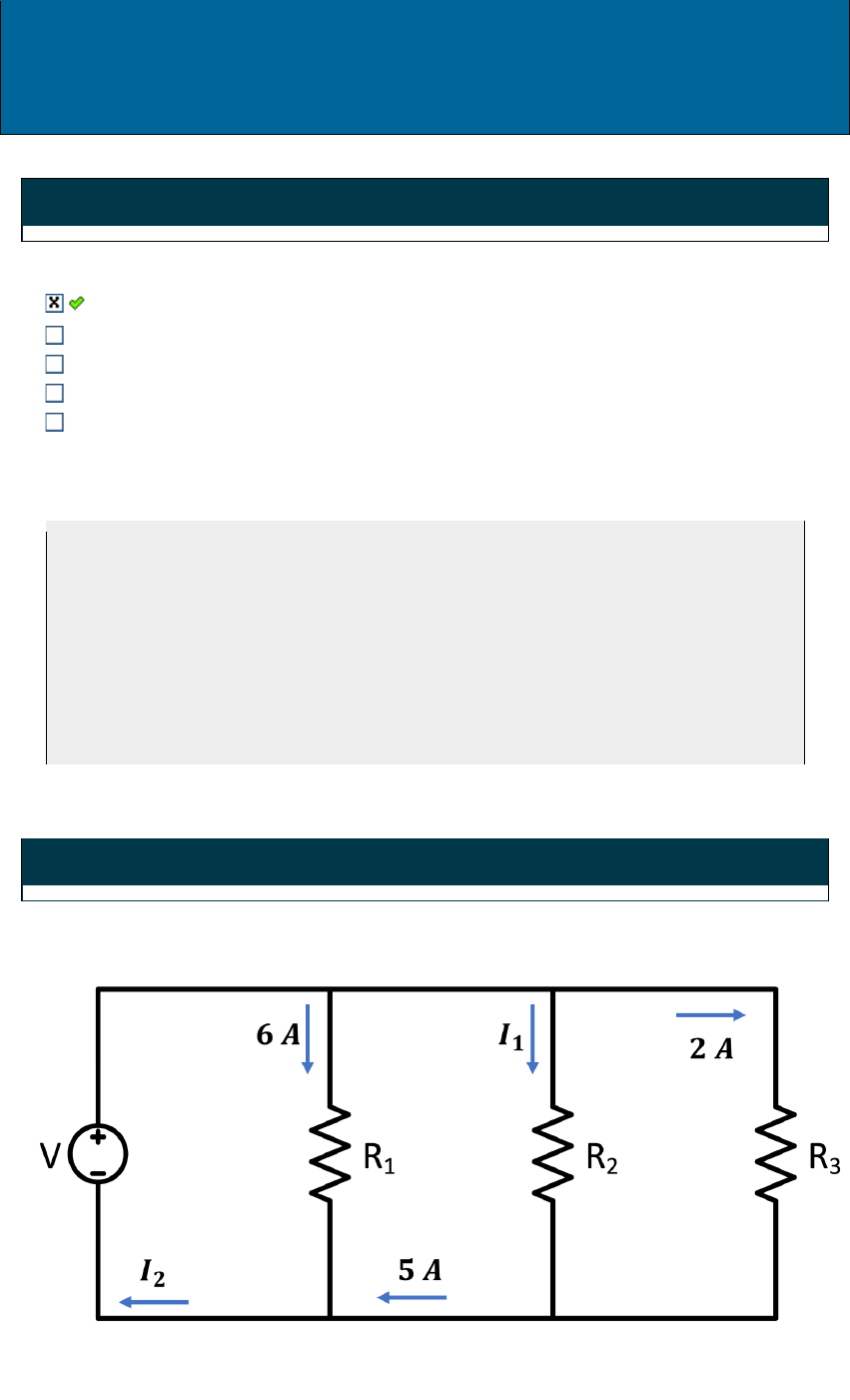

Com base na Lei de Kirchhoff das correntes, pode-se afirmar que as
correntes I1�1 e I2�2 descritas no circuito da figura valem respectivamente

Fonte: Autora


2A e 9A.

9A e 2A.

4A e 7A.

11A e 3A.
 3A e 11A.
Respondido em 22/11/2023 15:58:03

Explicação:
Justificativa:
A corrente I2�2 refere-se à corrente total do circuito, que retorna para a fonte. Aplicando a LKC na
extremidade do ramo que contém o resistor R1�1, tem-se:
I2=6+5=11A�2=6+5=11�
Já para o ramo que contém o resistor R2�2, tem-se:
6=I1+2→I1=5−2=3A6=�1+2→�1=5−2=3�


3a
 Questão /
Acerto: 0,2 / 0,2

(Fundação Getulio Vargas - FGV - 2013 - MPE/MS) A figura a seguir apresenta um
circuito de corrente contínua, composto de uma fonte e três resistores. O circuito
equivalente de Norton, visto pelo resistor R, entre os pontos A e B, é composto por:



uma fonte de 3A e um resistor em série de 12Ω.

uma fonte de 3A e um resistor em série de 50Ω.

uma fonte de 6A e um resistor em série de 40Ω.

uma fonte de 6A e um resistor em paralelo de 30Ω.
 uma fonte de 3A e um resistor em paralelo de 12Ω.
Respondido em 22/11/2023 16:38:34

Explicação:
Gabarito: uma fonte de 3A e um resistor em paralelo de 12Ω.
Justificativa:
RN=20x3050=12��=20�3050=12٠
i=6050�=6050
Vth=60−20x65=36V��ℎ=60−20�65=36�
V=Ri�=��
IN=3612=3A��=3612=3�


4a
 Questão /
Acerto: 0,2 / 0,2

O circuito ilustrado na Figura 41 está ligado em triângulo. Os valores
de R1�1, R2�2 e R3�3, referentes aos resistores de seu equivalente em estrela, são,
respectivamente:

Figura 41: Simulado - Exercício 4 - Fonte: Isabela Oliveira Guimarães

 4Ω,4Ω,8Ω4Ω,4Ω,8Ω
 4Ω,4Ω,4Ω4Ω,4Ω,4Ω
 8Ω,8Ω,8Ω8Ω,8Ω,8Ω
 8Ω,8Ω,4Ω8Ω,8Ω,4Ω
 8Ω,4Ω,4Ω8Ω,4Ω,4Ω
Respondido em 22/11/2023 16:50:11

Explicação:
Com base nas equações de transformação do circuito triângulo para estrela, tem-se:
R1=RBRCRA+RB+RC=24×2424+24+24=8Ω�1=������+��+��=24×2424+24+24=8Ω
R2=RARCRA+RB+RC=24×2424+24+24=8Ω�2=������+��+��=24×2424+24+24=8Ω
R3=RARBRA+RB+RC=24×2424+24+24=8Ω�3=������+��+��=24×2424+24+24=8Ω
Observa-se, portanto, que o circuito é equilibrado e seu equivalente em triângulo poderia ser
facilmente encontrado pela equação:
RY=RΔ3=243=8Ω��=�Δ3=243=8Ω


5a
 Questão /
Acerto: 0,2 / 0,2

(Prefeitura de Colônia Leopoldina - AL / 2019) Leia as afirmativas a seguir:
I. Os fios e os cabos são os tipos mais conhecidos de condutores elétricos.
II. O condutor elétrico é o produto destinado a conduzir a corrente elétrica.
III. Isolantes são materiais que não conduzem corrente elétrica.
Marque a alternativa correta:


A afirmativa II é verdadeira, I e III são falsas.

A afirmativa III é verdadeira, I e II são falsas.
 As três afirmativas são verdadeiras.

As três afirmativas são falsas.

A afirmativa I é verdadeira, II e III são falsas.
Respondido em 22/11/2023 16:50:52

Explicação:
Justificativa:
A alternativa correta é "as três afirmativas são verdadeiras", pois a corrente elétrica é
conduzida por fios e cabos, o que depende da aplicação, sendo estes de material condutor.
Os isolantes, por sua vez, não conduzem corrente elétrica.


6a
 Questão /
Acerto: 0,2 / 0,2

Considere o circuito da figura. A partir dos conceitos da Lei de Kirchhoff das correntes (LKC), o
valor das correntes I1�1 a I4�4, ilustradas na figura, são, respectivamente:

Fonte: Alexander; Sadiku (2013, p. 60)

 I1=10A,I2=−10A,I3=8A,I4=−6A�1=10�,�2=−10�,�3=8�,�4=−6�
 I1=8A,I2=−5A,I3=3A,I4=2A�1=8�,�2=−5�,�3=3�,�4=2�
 I1=6A,I2=5A,I3=−4A,I4=7A�1=6�,�2=5�,�3=−4�,�4=7�
 I1=12A,I2=−10A,I3=5A,I4=−2A�1=12�,�2=−10�,�3=5�,�4=−2�
 I1=12A,I2=10A,I3=5A,I4=−8A�1=12�,�2=10�,�3=5�,�4=−8�
Respondido em 22/11/2023 16:53:52

Explicação:
Justificativa:
Aplicando a LKC:
Nó 2: 3+7+I2=0→I2=−10A3+7+�2=0→�2=−10�
Nó 1: I1+I2=2→I1=2−I2=12A�1+�2=2→�1=2−�2=12�
Nó 4: 2=I4+4→I4=2−4=−2A2=�4+4→�4=2−4=−2�
Nó 3: 7+I4=I3→I3=7−2=5A7+�4=�3→�3=7−2=5�


7a
 Questão /
Acerto: 0,2 / 0,2

(MPE - GO / 2010) Com relação aos teoremas de Thévenin e Norton, assinale a
alternativa correta.


A aplicação do teorema de Norton resulta em uma fonte de corrente em série
com uma resistência.

O teorema de Thévenin somente pode ser aplicado a circuitos capacitivos.
 Para um mesmo circuito em que esses teoremas sejam válidos, a resistência
equivalente calculada pelos teoremas de Thévenin e Norton é a mesma.

A aplicação do teorema de Thévenin resulta em uma fonte de tensão em
paralelo com uma resistência.

O teorema de Norton somente pode ser aplicado a circuitos indutivos.
Respondido em 22/11/2023 17:15:12

Explicação:
Gabarito: Para um mesmo circuito em que esses teoremas sejam válidos, a resistência
equivalente calculada pelos teoremas de Thévenin e Norton é a mesma.
Justificativa:
• O teorema de Norton requer uma fonte de corrente em paralelo com um resistor,
enquanto o teorema de Thévenin requer uma fonte de tensão em série com o
resistor.
• Por comprovação teórica, as resistências de Norton e de Thévenin são iguais.


8a
 Questão /
Acerto: 0,2 / 0,2

A tensão Vo�� no circuito ilustrado na Figura 55, contendo 2 fontes de tensão, é
de, aproximadamente:

Figura 55: Simulado - Exercício 19 - Fonte: Isabela Oliveira Guimarães


2,75 V

4,55 V

3,58 V
 4,14 V

3,12 V
Respondido em 22/11/2023 17:13:45

Explicação:
Considerando que a tensão total Vo�� é dada pela contribuição individual da fonte de
tensão de 9V (V1�1) e da fonte de tensão de 3V (V2�2), tem-se:
Para V1�1:
9−V13=V19+V119−�13=�19+�11 V1=2,07V�1=2,07�
Para V2�2:
V29+V23=3−V21�29+�23=3−�21 V2=2,07�2=2,07
Portanto, a tensão total Vo�� será:
Vo=V1+V2=2,07+2,07=4,14V��=�1+�2=2,07+2,07=4,14�


9a
 Questão /
Acerto: 0,2 / 0,2

A matriz elétrica se refere ao conjunto de fontes de energia utilizadas para a geração
de energia elétrica em um determinado local. No caso do Brasil, a principal fonte de
energia da matriz elétrica é:


Gás natural.
 Hidrelétrica.

Eólica.

Petróleo.

Solar.
Respondido em 22/11/2023 17:10:52

Explicação:
Justificativa:
A matriz elétrica se refere apenas às fontes de energia que são utilizadas para a geração
de eletricidade. A matriz elétrica brasileira é majoritariamente hídrica.


10a
 Questão /
Acerto: 0,2 / 0,2

O voltímetro da figura informa a leitura de uma tensão contínua de 7,2 volts. Com base no
valor dos resistores R1�1, R2�2 e R3�3, a tensão à qual o resistor R3�3 está submetido é
de

Fonte: Autora


1,3 volts.

5,5 volts.

4,1 volts.
 2,7 volts.

3,3 volts.
Respondido em 22/11/2023 17:12:21

Explicação:
Justificativa:
Para encontrar V3�3,basta aplicar a regra de divisão de tensão no resistor R3�3 usando a leitura
do multímetro:
V3=R3R3+R2Vmultímetro=1,2kΩ1,2kΩ+2kΩ7,2=2,7V
