Questão 1
Completo
Atingiu 0,60 de 0,60

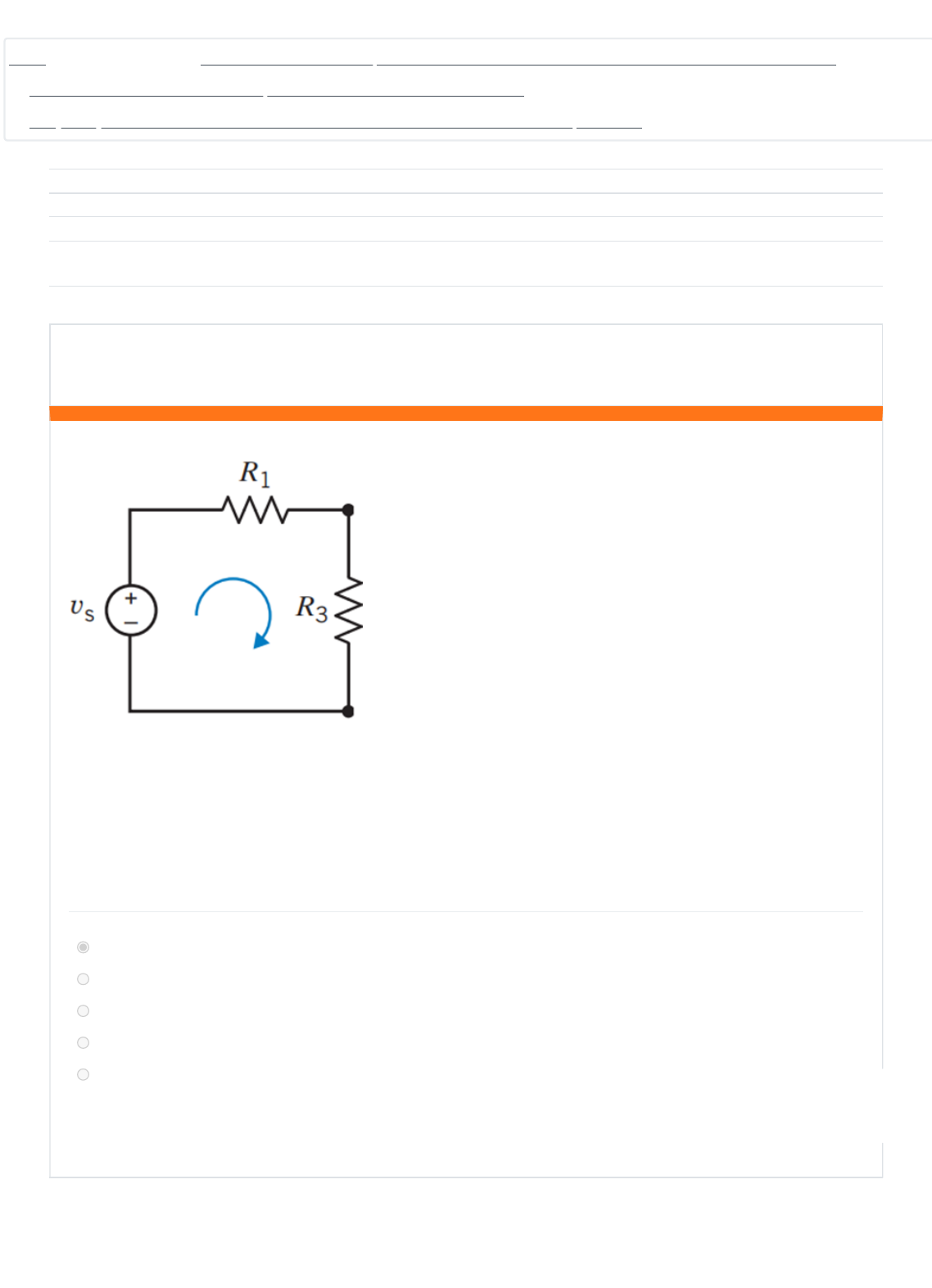

É necessário praticar a análise nodal de Kirchhoff, iniciando com uma malha, como pode ser visto na figura, em que não temos
nós e, por isso, temos somente uma equação na malha. O sentido de análise adotada é horário, mas pode ser também ser
adotado sentido de análise anti-horário desde que seja seguida fielmente até o fim da análise (ORSINI, 2002). Sabendo que na
figura temos uma fonte de tensão Vs=10V, um resistor R1=5Ω e um resistor R3=5Ω, qual é a corrente elétrica que sai da fonte
Vs e percorre todo o circuito?
a. I=1A.
b. I=2A.
c. I=0,1A.
d. I=0,01A.
e. I=1mA.
Sua resposta está correta.
Painel / Minhas Disciplinas / TECNOLOGIA EM AUTOMAÇÃO INDUSTRIAL-4223- CIRCUITOS ELÉTRICOS: FUNDAMENTOS E ANÁLISE
/ ATIVIDADE INTEGRADORA - REALIZAÇÃO ATÉ 10/01/2024 - VALOR 6,0 PONTOS
/ CLIQUE AQUI PARA REALIZAR A ATIVIDADE INTEGRADORA - ATÉ 10/01/2024 - VALOR 6,0 PONTOS
https://www.eadunifatecie.com.br/course/view.php?id=22051
https://www.eadunifatecie.com.br/course/view.php?id=22051
https://www.eadunifatecie.com.br/my/
https://www.eadunifatecie.com.br/course/view.php?id=22051
https://www.eadunifatecie.com.br/course/view.php?id=22051#section-10
https://www.eadunifatecie.com.br/mod/quiz/view.php?id=768905
Questão 2
Completo
Atingiu 0,60 de 0,60
Podemos analisar um circuito CA (corrente alternada) escrevendo e resolvendo um conjunto de equações simultâneas. Antes de
escrever as equações do nó e das malhas, vamos representar o circuito CA no domínio da freqüência usando fasores e
impedâncias. Portanto, é preciso:
1. Expressar os elementos do circuito em impedâncias no domínio da frequência.
2. Aplicar as leis de Kirchhoff e a lei de Ohm no circuito em corrente alternada com as impedâncias.
A Figura ilustra o circuito em corrente alternada com tensão, resistor, indutor e capacitor.
Calcule a corrente elétrica que sai da fonte vs(t) e percorre todo o circuito, e assinale a alternativa correta.
a. 7,86 ⌞0°A
b. -7,86 ⌞45°A
c. -7,86 ⌞-45°A
d. 7,86 ⌞45°A
e. 7,86 ⌞-45°A
Sua resposta está correta.
Questão 3
Completo
Atingiu 0,60 de 0,60
Uma forma de facilitar a análise de circuitos complexos é transformar as equações que descrevem o circuito do domínio do
tempo para o domínio da frequência, realizar a análise e transformar a solução de volta para o domínio do tempo. A
representação no domínio do tempo é de acordo com o formato f(t) abaixo, de um sinal de tensão ou de corrente (IRWIN,
2013). Se sabemos que ℒ[f(t)] = F(s), também sabemos que ℒ [F(s)] = f(t). Nesse caso, dizemos que f(t) e F(s) formam um par
de transformadas de Laplace (DORF et al, 2016). Calcule a transformada de Laplace da função f(t)=5t e assinale a alternativa
correta.
a. ℒ [5t] = 5/s
b. ℒ [5t] = 5/3s
c. ℒ [5t] = 5/2s
d. ℒ [5t] = 5/s
e. ℒ [5t] = 5/s
−1
3
2
Sua resposta está correta.
Questão 4
Completo
Atingiu 0,60 de 0,60
Considere qualquer circuito com as três propriedades a seguir (SEIXAS, s/d):
1. O circuito consiste inteiramente em resistores e fontes dependentes e independentes.
2. A saída é a tensão ou corrente de qualquer elemento do circuito.
3. Esse circuito é um circuito linear. Consequentemente, a saída do circuito pode ser expressa como uma combinação das
entradas do circuito. Por exemplo, Y=Ax. Para realizar a análise do circuito por meio do Teorema da Sobreposição, é necessário
realizar os seguintes procedimentos (DORF et al, 2016):
1.       Escolha uma das fontes independentes para analisar
2.       Curto-circuito as demais fontes de tensão e abra as demais fontes de corrente;
3.       Redesenhe o circuito e calcule as grandezas de interesse (por exemplo: corrente elétrica);
4.       Escolha outra fonte e repita o processo até analisar todas as fontes do circuito elétrico.

Portanto, realize o procedimento de análise pelo teorema e encontre as equações das 2 malhas e a equação do nó.
a. I=I2+I3
Vg=R1*I+R3*I3
Vs=-R1*I-R3*I3
b. Vg=I2+I3
Vs=R1*I+R3*I3
I=-R1*I-R3*I3
c. I=I2+I3
Vs=R1*I+R3*I3
Vg=-R1*I-R3*I3
d. I=I3
0=R1*I+R3*I3
0=-R1*I-R3*I3
e. Vs=I2+I3
I=R1*I+R3*I3
Vg=-R1*I-R3*I3
Sua resposta está correta.
Questão 5
Completo
Atingiu 0,60 de 0,60
Lei de Kirchhoff para correntes (LKC) ou Lei dos nós: A soma algébrica das correntes em um nó em qualquer instante é zero.Em
outras, a soma das correntes que chegam é igual a somatória das correntes que saem de um mesmo nó. Lei de Kirchhoff para
tensões (LKT) ou Lei das Malhas: A soma algébrica das tensões ao longo de uma malha em qualquer instante é zero(IRWI, 2013).
No circuito da figura, encontre o valor da corrente I que percorre todos os elementos.

a. I=-3A
b. I=2A
c. I = 0,33334A.
d. I=3A
e. I=-2A
Sua resposta está correta.
Questão 6
Completo
Atingiu 0,60 de 0,60
Na análise de circuitos, muitas vezes precisamos determinar a transformada inversa de Laplace de uma função da forma:
em que N(s) e D(s) são dois polinômios em s cujos coeficientes são números reais. Uma função como F(s) é chamada de função
racional porque é a razão de dois polinômios. Em geral, n > m, caso em que F(s) recebe o nome de fração racional própria
(ALEXANDER et al, 2013). Sabendo que a transformada inversa da função é:
E que a fração racional própria é:
Assinale a alternativa correspondente ao valor de R1.
a. R1=-5+j5
b. R1=-2,5+j2,5
c. R1=-1,5+j1,5
d. R1=-2,5+j1,5
e. R1=-1,5+j2,5
Sua resposta está correta.
Questão 7
Completo
Atingiu 0,60 de 0,60
Dado um circuito com uma única malha, pode-se dizer que os resistores estão ligados em série e que todos os componentes
são percorridos pela mesma corrente. Nesta situação, podemos usar o divisor de tensão, que trata a queda de tensão sobre
qualquer resistor, no qual é proporcional à magnitude de sua resistência. Assim, a tensão em um resistor (Vn) ligado em série a
outros resistores e a uma fonte de tensão é igual à razão entre a resistência do resistor (Rn) e a resistência total (Req)
multiplicada pela tensão da fonte de energia. A troca de resistores em série por um único resistor equivalente não muda a
corrente nem a tensão elétrica nos outros componentes do circuito (DORF et al, 2016). Aplique o teorema divisor de tensão no
circuito da Figura e encontre a tensão V3 no resistor de 90Ω.
a. 5,38V
b. 12,35V
c. 5,87V
d. 8,81V
e. 3,91V
Sua resposta está correta.
Questão 8
Completo
Atingiu 0,60 de 0,60
Uma forma de facilitar a análise de circuitos complexos é transformar as equações que descrevem o circuito do domínio do
tempo para o domínio da frequência, realizar a análise e transformar a solução de volta para o domínio do tempo. A
representação no domínio do tempo é de acordo com o formato f(t) abaixo, de um sinal de tensão ou de corrente (IRWIN,
2013). Se sabemos que ℒ[f(t)] = F(s), também sabemos que ℒ [F(s)] = f(t). Nesse caso, dizemos que f(t) e F(s) formam um par
de transformadas de Laplace (DORF et al, 2016). Toda a função que sofre uma transição abrupta de 0 para 1 é tida como função
pulso. Calcule a transformada de Laplace da função g(t)=1,5t u(t) e assinale a alternativa correta.
a. G(s)= 1,5 (1/2s )
b. G(s)= (1,5/3s )
c. G(s)= (1,5/2s)
d. G(s)= 1,5 (1/2s)
e. G(s)= 1,5 (1/s )
−1
2
2
2
Sua resposta está correta.
Questão 9
Completo
Atingiu 0,60 de 0,60
Sempre, ao sair de uma fonte de tensão, o sinal será positivo ou negativo dependendo do sentido de análise e dos pólos da
fonte. Na  primeira fonte, usando sentido horário, o pólo de saída é positivo. Já na segunda fonte, o pólo de saída é negativo, na
análise em sentido horário. Em circuito em Série, ou com uma malha só, a corrente elétrica é uma só, chamada nesta análise de
I. Já com 2 malhas, teremos três correntes elétricas diferentes. No circuito da Figura, identifique o valor da corrente elétrica que
dá origem a i2 e i3.
a. I1=1,074A
b. I1=0,185A
c. i1=1,26A
d. I1=-1,26Ae. I1=-1,074A
Sua resposta está correta.
Questão 10
Completo
Atingiu 0,60 de 0,60
Podemos analisar um circuito CA (corrente alternada) escrevendo e resolvendo um conjunto de equações simultâneas. Antes de
escrever as equações do nó e das malhas, vamos representar o circuito CA no domínio da freqüência usando fasores e
impedâncias. Portanto, é preciso:
1. Expressar os elementos do circuito em impedâncias no domínio da freqüência.
2. Aplicar as leis de Kirchhoff e a lei de Ohm no circuito em corrente alternada com as impedâncias.
A Figura ilustra o circuito em corrente alternada com tensão, resistor, indutor e capacitor.
Calcule a impedância do Indutor L=10mH e assinale a alternativa correta.
a. j1Ω
b. 1Ω
c. -10Ω
d. -1Ω
e. -j1Ω
Sua resposta está correta.
