UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA
FACULDADE DE ENGENHARIA DA COMPUTAÇÃO

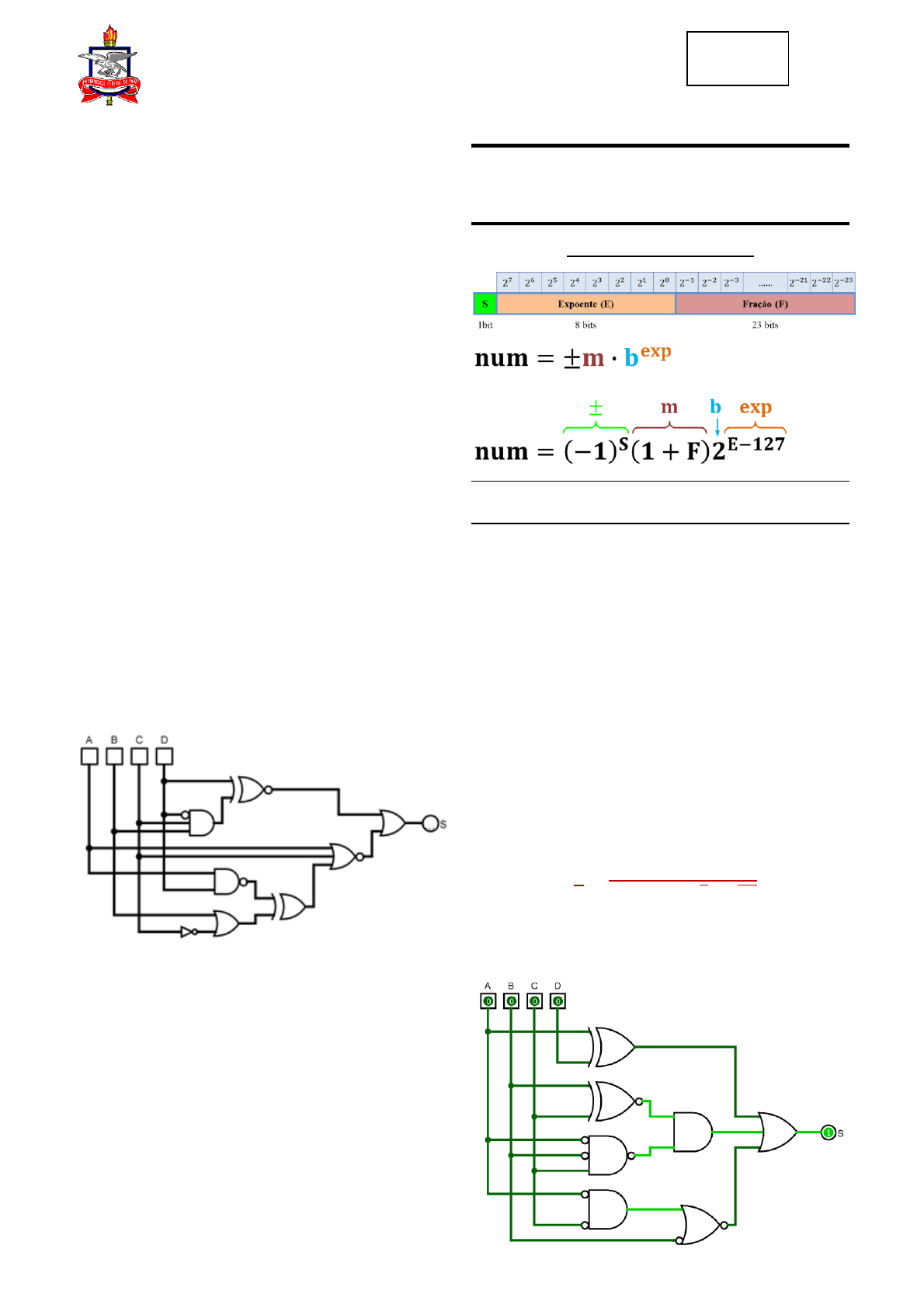

1a Avaliação de Eletrônica Digital
Prof. Adalbery Castro e Leonardo Ramalho

Aluno: _________________________________Turma:__
Matricula: _______________________ Data 06/01/2021

1) Converta para o sistema decimal (0,5 pt)
a) 010101,102 = 21,5 c) C1,316 = 193,1875
b) 10110,0112 = 22,375 d) 16,78 = 14,875

2) Converta para o sistema binário (0,5 pt)
a) 112,75010 =1110000,11 c) CA,316 = 11001010,0011
b) 128,62510 = 10000000,101 d) 16,78 = 1110,111

3) Converta para o sistema Hexadecimal (0,5 pt)
a) 11010,1102 = 1A,C c) 240,510 = F0,8
b) 1011001,12 = 59,8 d) 16,78 = E,E

4)Converta para ponto flutuante padrão IEEE 754 de
precisão simples o valor -23810. Apresentar o resultado
em Hexadecimal. Explique textualmente os
procedimentos de sua conversão. (1 pt)

5)Converta para decimal o valor 41c80000
(hexadecimal) representado em ponto flutuante padrão
IEEE 754 de precisão simples. Explique textualmente os
procedimentos de sua conversão. (1 pt)


6) Utilizando álgebra de Boole, demonstre se a
expressão 𝐀 ⊕ 𝐁 ⊕ 𝐂 = 𝐀⨀𝐁⨀𝐂̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅ é falsa ou
verdadeira. Explique sua demonstração. (1,5pt)


7) Qual a expressão que representa o circuito abaixo?
(1pt)


8) Desenhe o circuito representado pela expressão
abaixo: (1pt)
S = (A ⊕ D) + (B ⊙ C)(A̅. B̅. C)̅̅ ̅̅ ̅̅ ̅̅ ̅̅ + (A̅. C̅ + B̅)̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅

9) Simplifique a expressão abaixo utilizando álgebra de
Boole. Explique cada passo da simplificação. (1,5pt)
S = ABC̅D + A̅B̅CD̅ + ABC̅D̅ + A̅BCD̅ + ABCD̅ + AB̅CD̅ +
ABCD

10) Projete um circuito que possua uma entrada de
quatro bits WXYZ e produza saída S em nível lógico
alto (1) sempre que o valor da entrada (em decimal) seja
divisível por 3 ou por 7. Considere W como bit mais
significativo e Z o bit menos significativo. Explique
textualmente os detalhes de seu projeto (1,5pt)


Obs: Respostas de caneta. Identifique de forma clara e organizada a
reposta de cada questão e o que é borrão. A resposta de devem ficar junto
com a resolução da questão. Deve ser enviado pelo SIGAA até às 16:30
horas um arquivo no formato .PDF com a resolução da prova. Avaliação
individual e sem consultas. Boa prova.

Ponto Flutuante – IEEE 754



GABARITO:
As explicações são individuais.

4)1.10000110.110111000000000000000002 = c36e000016



5) 0.10000011.100100000000000000000002 = 2510



6)












7) S = D ⊙ (BCD) + A + C + (B + C) ⊕ AD



8)

Nota:
S = A⨁B⨁C
S = A̅(B⨁C) + A(B⨁C̅̅ ̅̅ ̅̅ )]
S = A̅(B⨁C) + A(B ⊙ C)
S = A̅(B ⊙ C̅̅ ̅̅ ̅̅ ̅̅ ) + A(B ⊙ C)
Chamando B ⊙ C de X
S = A̅ X̅ + AX
S = A ⊙ X
S = A ⊙ B ⊙ C
𝐀 ⊕ 𝐁 ⊕ 𝐂 ≠ 𝐀⨀𝐁⨀𝐂̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅
Gabarito

UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA
FACULDADE DE ENGENHARIA DA COMPUTAÇÃO
1a Avaliação de Eletrônica Digital
Prof. Adalbery Castro e Leonardo Ramalho


9)
S = ABC̅D + A̅B̅CD̅ + ABC̅D̅ + A̅BCD̅ + ABCD̅ + AB̅CD̅
+ ABCD
S = AB(C̅D + C̅D̅ + CD̅ + CD) + A̅B̅CD̅ + A̅BCD̅ + AB̅CD̅
S = AB(1) + A̅B̅CD̅ + A̅BCD̅ + AB̅CD̅
S = AB + A̅CD̅(B̅ + B) + AB̅CD̅
S = A(B + B̅CD̅) + A̅CD̅
S = A(B + CD̅) + A̅CD̅
S = AB + ACD̅ + A̅CD̅
S = AB + CD̅(𝐴 + �̅�)
S = AB + CD̅


10)
