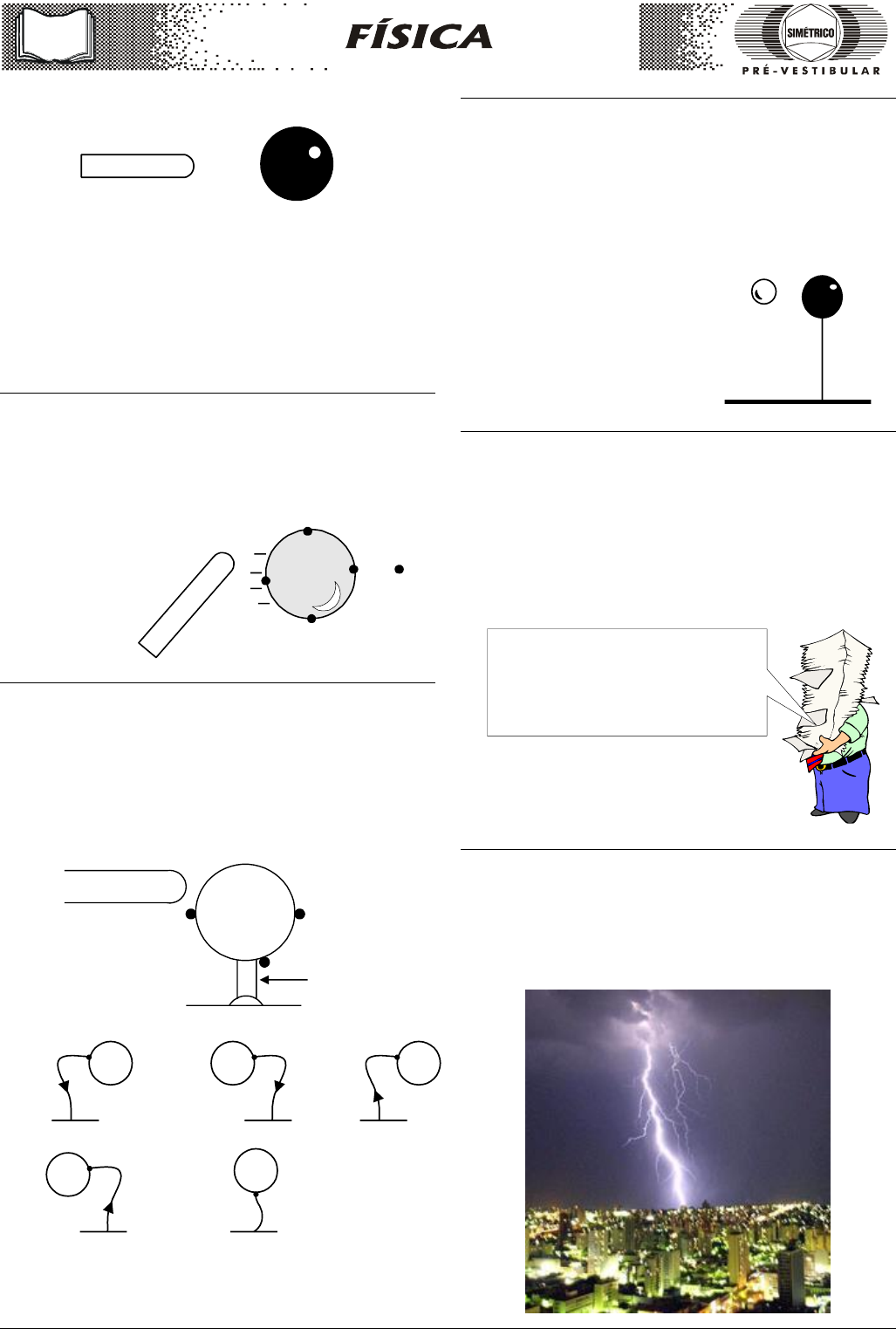

Simétrico Pré-Universitário – Há 23 anos ensinando com excelência os estudantes cearenses – www.simétrico.com.br
72
é mostrada na figura. Pode-se então afirmar que o campo elétrico
no interior da esfera é:
+ + + +
+
+++
+
+
+
+
+
+
+
-
-
-
-
-
-
-

a) diferente de zero, horizontal, com sentido da direita para a
esquerda.
b) diferente de zero, horizontal, com sentido da esquerda para a
direita.
c) nulo apenas no centro.
d) nulo em todo o interior da esfera, devido à blindagem
eletrostática.

Questão 53
O prof Renato Brito conta que uma esfera estava inicialmente
neutra e que sofreu indução devido a um bastão que foi
aproximado de sua superfície. Admita que o bastão e a esfera
encontram-se fixos em repouso. A respeito do potencial elétrico
nos pontos a, b, c, d e e, pode-se afirmar que:
a) Vd > Vb
b) Vb > Vd
c) Ve > Va
d) Vb > Vc
e) Vb > Ve
+
+
+
+
a
c
d
e
b
+++
++
++
++
++
++

Questão 54
(Fuvest-SP) Quando se aproxima um bastão B, eletrizado
positivamente, de uma esfera metálica, isolada e inicialmente
descarregada, observa-se a distribuição de cargas representadas
na Figura 1. Mantendo o bastão na mesma posição, a esfera é
conectada a terra por um fio condutor que pode ser ligado a um
dos pontos P, R ou S da superfície da esfera. Qual dos diagramas
melhor indica o fluxo de elétrons através do fio e a carga final
adquirida pela esfera:
Isolante
SP
R
+
 +
 +
 +
 +
 +
 -
 -
 -
 -
 -
 -
 + + + + + + +
+ + + + + + + +
Bastão B


a)
+
P

b)
-
S

e)
-
P

c)
+
S

d)
0
R


Pergunta conceitual: Tanto faz ligar qualquer um dos pontos P, Q
ou R à Terra ? Por que ? Qual deles está a um maior potencial
elétrico ?
Questão 55
(Fuvest-SP) Duas esferas metálicas A e B estão próximas uma da
outra. A esfera A está ligada a Terra, cujo potencial é nulo, por um
fio condutor. A esfera B está isolada e carregada com carga +Q.
Considere as seguintes afirmações:
I. O potencial da esfera A é nulo.
II. A carga total da esfera A é nula.
III. A força elétrica total sobre a esfera A é nula.
Está correto apenas o que se afirma em:
a) I
b I e II
c) I e III
d) II e III
e) I, II e III

B A

Questão 56
Seja uma esfera condutora isolada em equilíbrio eletrostático. Se o
potencial elétrico a 10 cm, 20 cm e 100 cm do centro da esfera vale
40 V, 40 V e 10V, respectivamente, O prof Renato Brito pede para
você determinar:
a) O raio dessa esfera;
b) A intensidade do campo elétrico e do potencial elétrico a 20 cm
do centro da esfera;
c) A intensidade do campo elétrico e do potencial elétrico a 2 m do
centro da esfera.
Semana 6 de 15
Assunto sugerido:
Trabalho e Energia, Gases
REVISÃO SEMANAL PROGRAMADA
Se você revisar um pouquinho a cada
semana, não acumulará toda a revisão
para a semana da véspera do
vestibular, né verdade ? 

Questão 57
A Rigidez dielétrica de um meio isolante é a maior intensidade de
campo elétrico Emax que ele é capaz de suportar sem se tornar
condutor. Para campos elétricos mais intensos, ele se tornará
condutor. Os raios que saltam entre as nuvens e a Terra, durante
uma tempestade, ocorrem exatamente quando o campo elétrico
através da atmosfera fica intenso demais rompendo a rigidez
dielétrica do ar atmosférico, da ordem de Emax = 3 .106 N/C.


Simétrico Pré-Universitário – Há 23 anos ensinando com excelência os estudantes cearenses – www.simétrico.com.br
73
Baseado nessas informações, determine qual a maior carga
elétrica com que se pode eletrizar uma esfera condutora
de raio 10 cm no vácuo, sem que ela se descarregue através de
faíscas.
(Dado: K ar  k vácuo = 9 X 109 N.m2.C–2 )
a) 3,3 C b) 0,33 C c) 6,6 C d) 0,66 C e) 9 C
Dica: A intensidade do campo elétrico E no ar ao redor da esfera, infinitamente
próximo a ela, não pode ultrapassar a rigidez dielétrica do ar. Caso isso ocorra, o ar
se torna condutor e raios começam a saltar da esfera  faíscas.
Hora de Revisar
Hora de Revisar

Questão 01
Em uma experiência, verificou-se que a velocidade inicial
necessária para que um corpo atingisse a altura H, quando lançado
verticalmente para cima, era igual a v0. Se o mesmo corpo for
lançado com uma velocidade inicial igual a 2v0, a sua velocidade
ao atingir a altura H (desprezada a resistência do ar) será:
a) V0
b) v0 / 2
c) v0 / 4
d) v0 3
e) v0 / 3
Dica: A questão deseja meramente relacionar velocidade com altura e
altura com velocidade. É melhor resolver usando energia ou por
cinemática ?

Questão 02
(UECE 2007.1 2ª Fase) - Uma máquina térmica funciona de modo
que n mols de um gás ideal evoluam segundo o ciclo ABCDA,
representado na figura.Sabendo-se que a quantidade de calor Q
absorvida da fonte quente, em um ciclo, vale 18.n.R.To, onde To é a
temperatura do estado A, o rendimento dessa máquina vale,
aproximadamente:
a) 55% b) 44% c) 33% d) 22%

P
V
Vo 3Vo
Po
A
3Po
B C
D

Questão 03
(UFPE 2007) Quando um corpo de 3,0 kg está completamente
imerso em água, cuja densidade é r = 1,0 g/cm3, seu peso
aparente é de 2 kgf. Quando o mesmo corpo é pesado dentro de
outro líquido de densidade dL, a leitura da balança é igual a 1 kgf.
Determine a densidade do líquido, em g/cm3.
a) 2,6 b) 1,8 c) 2,0 d) 2,2 e) 2,4



Questão 04
(UFPE 2007) Um mol de um gás ideal, inicialmente à temperatura
de 300 K, é submetido ao processo termodinâmico ABC
mostrado no diagrama V versus T. Determine o trabalho realizado
pelo gás, em calorias. Considere R = 2,0 cal/mol.K.
a) 1600 cal
b) 1200 cal
c) 1300 cal
d) 1400 cal
e) 1500 cal



Questão 05
(UFPE 2007) Um objeto de altura h = 2,5 cm está localizado a 4 cm
de uma lente delgada de distância focal f = +8 cm. Determine a
altura deste objeto, quando observado através da lente.

a) 6,5 cm b) 2,5 cm c) 3,0 cm d) 4,5 cm e) 5,0 cm

Questão 06
(UECE 2006.2 2ª fase) Dois blocos de massa m são ligados por
um fio inextensível e de massa desprezível, que passa por uma
roldana que pode girar sem atrito. Um dos blocos repousa sobre
um plano inclinado com inclinação  com a horizontal, conforme a
figura.

O menor coeficiente de atrito para que o sistema esteja em
equilíbrio estático vale:
a)


cos1
sen
 b)


cos
sen 1
 c)


cos1
sen
 d)


cos
sen



Simétrico Pré-Universitário – Há 23 anos ensinando com excelência os estudantes cearenses – www.simétrico.com.br
74
Questão 07
Um balde vazio, de capacidade igual a dez litros, é afundado
verticalmente, com a boca para baixo, em um lago de águas
tranqüilas, cuja densidade vale 103 kg/m3. Sendo de 105 N/m2 a
pressão atmosférica na superfície da água e considerando que a
temperatura da mesma não varia com a profundidade, o volume de
ar, no interior do balde, a 10 m de profundidade, será. (g = 10m/s2)
a) 2 litros d) 6 litros
b) 4 litros e) 8 litros
c) 5 litros

Dica: 1 atm = pressão da coluna de 10 m de água.
Questão 08
(Cefet 2005) Na figura de dispersão apresentada, luz branca incide
no dioptro AR-ÁGUA e se decompõe em suas formas
monocromáticas do espectro visível. É correto afirmar que:

a) na água, a velocidade da luz verde é maior que a velocidade da
luz vermelha
b) o índice de refração da água para a luz violeta é maior que para
a luz vermelha
c) o índice de refração da água é o mesmo para as diferentes
cores
d) a velocidade da luz na água é a mesma para as diferentes cores
e) a luz que sofre o maior desvio no meio indica menor índice de
refração para esse meio

Questão 09
O esquema da figura mostra um pêndulo cônico que executa um
MCU num planohorizontal, numa circunferência de raio 7,5 m.
Sabendo que a massa da esfera vale 4 kg, com que velocidade
angular  ela deve se mover para que a tração no fio tenha
intensidade T = 50 N ? ( g = 10 m/s2)

Questão 10
(UERN-2006) Considere-se uma pequena esfera presa a um fio
ideal, de comprimento L, descrevendo um movimento circular
uniforme em torno do centro, em um plano horizontal, constituindo
um pêndulo cônico. Sabendo-se que o módulo da aceleração da
gravidade local é igual a g e que o ângulo que o fio forma com a
vertical é , então o período T de rotação é dada pela expressão:
a) 2
L
g
 b) 2
g
L
 c) 2 cos
L
g

d) 2
g
cosL 
 e) 2
L
seng 

Dica: Veja demonstração, página 106, Figura 73, na apostila 1 (capa verde).

Questão 11
(AFA-2007) Um projétil de massa m incide horizontalmente sobre
uma tábua com velocidade v1 e a abandona com velocidade, ainda
horizontal, v2. Considerando-se constante a força exercida pela
tábua de espessura d, pode-se afirmar que o tempo de perfuração
é dado por:
a)
21 vv
2d


b)
21 vv
2d


c)
)21 v2(v
d


d)
)21 v2(v
d





Questão 12
(AFA-2007) Uma prancha de comprimento 4 m e de massa 2 kg está
apoiada nos pontos A e B, conforme a figura. Um bloco de massa
igual a 10 kg é colocado sobre a prancha à distância x = 1 m da
extremidade da direita e o sistema permanece em repouso. Nessas
condições, o módulo da força que a prancha exerce sobre o apoio
no ponto B é, em newtons:
a) 340
b) 100
c) 85
d) 35


Questão 13
(AMAN-2005) Um fabricante de automóveis deseja colocar em
seus veículos um espelho retrovisor que forneça ao motorista, uma
imagem do veículo que o segue, reduzida à metade do seu
tamanho natural, quando ele estiver a 5,0 m de distância do vértice
do espelho. A opção que contém as características do espelho a
ser utilizado é:
a) espelho esférico côncavo com raio de curvatura igual a 2,50 m.
b) espelho esférico côncavo com distância focal de 2,50 m.
c) espelho esférico côncavo com distância focal de 5,0 m.
d) espelho esférico convexo com distância focal de 2,50 m.
e) espelho esférico convexo com raio de curvatura igual a 10,0 m.

Questão 14
(UECE 2010.1 – 1ª Fase) Um corpo de massa 2 kg parte do repouso
e cai na vertical. O ar exerce no corpo uma forca de resistência ao
seu movimento. O modulo da forca R de resistência do ar e o
dobro do modulo da velocidade v do corpo em cada instante.
(R = 2v) Considerando que a aceleração da gravidade e 10 m/s2,
o trabalho da forca resultante que age no corpo, da posição inicial
ate o ponto onde sua velocidade será metade da velocidade
terminal, é:
a) 35 J b) 15 J c) 25 J d) 50 J
Renato
Brito

Simétrico Pré-Universitário – Há 23 anos ensinando com excelência os estudantes cearenses – www.simétrico.com.br
1. O DIVISOR DE CORRENTES SIMPLES

Exemplo Resolvido 1:
Considere o trecho de circuito abaixo. Nosso objetivo é determinar
como as correntes se dividirão no trecho AB, só que de forma
prática e rápida sabe como?
4
2
3
10 A
i A B


Usando um método
facílimo importado de
cajúpiter trazido por
mim mesmo. Veja:

4
2
3
10 A
A B
i
2
i
1

Procuramos as correntes i1 e i2, tais que:

I) i1 + i2 = i = 10

II) UAB = R1 . i1 = R2 . i2 (em paralelo mesma ddp) ou seja,
 2 . i1 = 3 i2

Para isso, simplesmente “invertemos os valores dos resistores,
acrescentando uma variável x”, veja:
4
2
3
10 A
2 x
3 x


Pela lei dos nós, escrevemos: 3x + 2x = 10
 5 x = 10
 x = 2

Assim: 3x = 6 A e 2x = 4 A


Exemplo Resolvido 2:
4
22 
88
30 A
2
30 A
45 
90
 Como se determinar de forma prática e rápida todas as
correntes no circuito?
Usando uma
tática super
legal, veja:

Mantendo apenas a mesma proporção entre os valores das
resistências, vem;

y2
y1
2
1
90
45
 ,
x4
x
4
1
88
22


Agora atribuímos os valores de correntes ao resistor trocado:

4
22 
88
30 A
2
30 A
45 
90
4x
x
2y
y

Facilmente determinamos os valores de x e y MENTALMENTE:

4x + x = 30
5x = 30  x = 6A
x = 6 4x = 24A

2y + y = 30
3y = 30  y = 10A
y = 10 2y = 20A

Prontinho! Com esse método, com algum treino você encontrará
as correntes elétricas do circuito mentalmente!
Ei, profinho, e se fossem
mais de dois resistores,
hein ?
moleza,
claudete, veja
como será
beem facinho !


Capítu lo 15
Circuitos Elétr icos

Simétrico Pré-Universitário – Há 23 anos ensinando com excelência os estudantes cearenses – www.simétrico.com.br
76

2. DIVISOR DE CORRENTES COMPOSTO
Não interessam quantos resistores estejam em paralelo, tudo fica
igualmente simples de se resolver pelo método cajupiteriano veja:
6
2
430 A
i 3 
6
4

Para saber qual a corrente em cada resistor do divisor de corrente,
siga os passos:

Passo 1: Mentalmente, responda qual o mmc de 2, 3, 4 e 6?
 Parabéns! A resposta é 12.

Passo 2: Sendo 12 o mmc, mentalize 12x. Agora divida 12x por
cada resistor do divisor de corrente, determinando a
corrente de cada um:
x2
6
12x
 ,x3
4
12x
 ,x4
3
12x
 ,x6
2
x12


Passo 3: Agora que atribuímos uma variável para a corrente
elétrica em cada resistor, determinamos o valor do x:
6
2
4
30 A 3 
6
4
6x
4x
3x
2x

mentalmente determinamos o valor do x:

6x + 4x + 3x + 2x = 30

15x = 30  x = 2

Agora estão determinadas as correntes:
6x = 12 A
4x = 8 A
3x = 6 A
2x = 4 A
6
2
4
30 A 3 
6
4
8A
6A
A
B
12A
4A

Note que como todas os 4 resistores ligados entre A e B estão em
paralelo, a ddp em cada um deles é a mesma, pois coincide com
UAB:
UAB = 12 x 2 = 8 x 3 = 6 x 4 = 4 x 6 = R . i = 24 V

3 - CÁLCULO DE DIFERENÇAS DE POTENCIAL EM CIRCUITOS
Passo 1: Estabelecemos um potencial de referência, atribuindo
OV a algum nó do circuito

Passo 2: Partindo do nó de referência, percorremos todo o circuito
elétrico passando por cada elemento do circuito,
determinando o potencial elétrico de cada ponto em
relação ao potencial de referência.

 Para isso, fazemos uso da tabela abaixo:

 ix R X - R. i
i
x
R x + R.i
x + x-

x + -
 x
x + -
-+ C
Q
x 
Q

Passo 3: Determinamos a ddp entre dois pontos quaisquer
desejados, a partir da subtração direta dos seus
potenciais:

Exemplo Resolvido 3 :
2 
1 
3 
3 
2  2 
4 
1A
1A
20 V
+
-
10 V
+ -
3A
3A
3A
2A


Para determinar os potenciais de dos pontos desejados, elegemos
um nó qualquer e atribuímos a ele o potencial OV. Os demais
potenciais são determinados percorrendo o circuito:
2 
1 
3 
3 
2  2 
4 
1A
20 V
+
-
10 V
+ -
3A
3A
3A
2A-8 V
+1 V
-9 V
0V
2A
4 V
6 V
12 V x
1A
1A
2 Vy

	Apostila 2 Anual 2014 versao F.pdf
	arquivo 03 circuitos6
