Avaliação I - Individual (Cod.:956047) Código da prova: 75873060
Disciplina: Estática das Construções: Estruturas Isostáticas (ECE08) Período para responder: 26/02/2024 - 12/03/2024
Peso: 2,00
1 -
Em estática das construções, quando falamos de uma ação mecânica em um corpo sobre um ponto material, estamos citando uma definição específica.
Sobre essa definição, assinale a alternativa CORRETA:
A )
Movimento isostático.
B )
Força.
C )
Movimento estático.
D )
Força cinética.
2 -
Considerando uma viga qualquer (uma estrutura em forma de barra), quando eu tenho os valores das reações dessa estrutura, logo após, consigo determinar os digramas de esforço normal, de corte e o momento fletor.
Para traçar os digramas dos esforços, devemos atender sempre a convenção dos sinais para os esforços
solicitantes. Nesse sentido, avalie a figura e assinale a alternativa que corresponde ao esforço apresentado:
Fonte: Ribeiro (2019, p. 48)
Fonte: RIBEIRO, André Valmir Saugo. Estática das construções: estruturas isostáticas. Indaial: UNIASSELVI, 2019.
Assinale a alternativa CORRETA: A )
Momento de tração.
 (
02/03/24,

12:42
) (
about:blank
)
 (
about:blank
) (
5
/5
)
B )
Momento torçor. C )
Momento fletor. D )
Momento de corte. 3 -

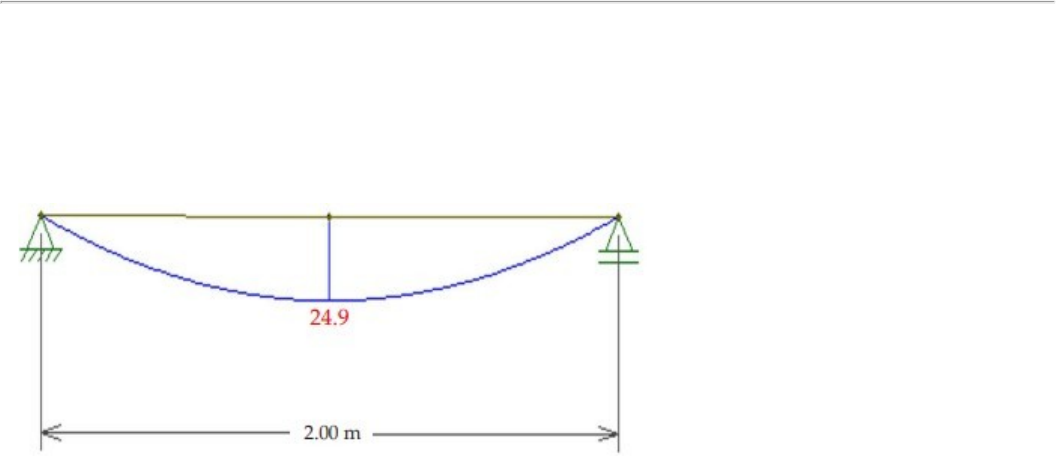

O exercício apresenta uma viga biapoiada com uma carga distribuída de 15 kN/m, a distância entre os apoios é de 200 cm, o primeiro apoio é 2º gênero e o segundo apoio é de 1º gênero como mostra a figura. Determine o momento máximo da viga apresentada:
Fonte: Ribeiro (2019, p. 24)
Fonte: RIBEIRO, André Valmir Saugo. Estática das construções: estruturas isostáticas. Indaial: UNIASSELVI, 2019.
Assinale a alternativa CORRETA:
A )
5,5 kN.m.
B )
2,5 kN.m.
C )
3,5 kN.m.
D )
7,5 kN.m.
4 -
O grau de estaticidade de uma estrutura é determinado pela análise dos apoios da estrutura, além do número de equações que são utilizadas para determinação das reações de apoio.
Sobre o exposto, assinale a alternativa CORRETA:
A )
Em estática das construções, quando uma reação de apoio impede dois movimentos de um ponto qualquer de uma estrutura, classificamos essa reação como uma reação de apoio de primeira espécie com mais uma restrição.
B )
Em estática das construções, quando uma reação de apoio impede dois movimentos de um ponto qualquer de uma estrutura, classificamos essa reação como uma reação de apoio de segunda espécie.
C )
Em estática das construções, quando uma reação de apoio impede dois movimentos de um ponto qualquer de uma estrutura, classificamos essa reação como uma reação de apoio de terceira espécie com dois movimentos impedidos.
D )
Em estática das construções, quando uma reação de apoio impede dois movimentos de um ponto qualquer de uma estrutura, classificamos essa reação como uma reação de apoio de segunda espécie e dois movimentos livres.
5 -
Considerando uma viga qualquer (uma estrutura em forma de barra), quando eu tenho os valores das reações dessa estrutura, logo após, consigo determinar os digramas de esforço normal, de corte e o momento fletor.
Para traçar os digramas dos esforços, devemos atender sempre a convenção dos sinais para os esforços
solicitantes. Nesse sentido, avalie a figura e assinale a alternativa que corresponde ao esforço apresentado:
Fonte: Ribeiro (2019, p. 45)
Fonte: RIBEIRO, André Valmir Saugo. Estática das construções: estruturas isostáticas. Indaial: UNIASSELVI, 2019.
A )
Esforço de tração.
B )
Esforço de corte.
C )
Esforço fletor. D )
Esforço torçor.
6 -
O grau de estaticidade de uma estrutura é determinado pela análise dos apoios da estrutura, além do número de equações que são utilizadas para determinação das reações de apoio.
Quando uma estrutura possui três movimentos restringidos em um de seus apoios, como esse apoio será considerado?
A )
Apoio simples (de 1º gênero). B )
Apoio fixo (de 2º gênero).
C )
Apoio engastado.
D )
Apoio estático.
7 -
As estruturas isostáticas na construção de edificações devem ser calculadas mediante o conhecimento dos apoios utilizados, corroborando com as equações da estática.
Sobre como é determinado o grau de estaticidade de uma estrutura, assinale a alternativa CORRETA: A )
Pelas cargas ativas da estrutura. B )
Pela análise das barras inclinadas da estrutura. C )
Pela forma geométrica da estrutura. D )
Pela análise dos apoios da estrutura.
8 -
O grau de estaticidade de uma estrutura é determinado pela análise dos apoios da estrutura, além do número de equações que são utilizadas para determinação das reações de apoio. Nesse sentido, considere que na
análise de uma estrutura, verificamos que ela possui três reações de apoio que devem ser iguais ao número de equações de estática.
Sobre essa estrutura, assinale a alternativa CORRETA: A )
Hiperestática.
B )
Hipostática.
C )
Isostática.
D )
Estática. 9 -
Uma estrutura é formada por elementos estruturais como vigas, lajes, pilares, blocos de fundações e entre outros.
Esses elementos estruturais têm como objetivos:
A )
Não deixar receber e transmitir os efeitos das ações sofridas na estrutura, acarretando deformações. B )
Receber e transmitir os efeitos das ações sofridas na estrutura, acarretando deformações. C )
Receber e transmitir os efeitos das ações sofridas na estrutura, acarretando formações. D )
Receber e não deixar transmitir os efeitos das ações sofridas na estrutura, acarretando deformações.
10 -
As estruturas isostáticas na construção de edificações devem ser calculadas mediante o conhecimento dos apoios utilizados, corroborando com as equações da estática. O grau de estaticidade de uma estrutura é determinado pela análise dos apoios da estrutura, além do número de equações que são utilizadas para determinação das reações de apoio.
Qual o nome da força gerada pela restrição do movimento de um apoio? A )
Força de vinculação linear. B )
Força de reação estática.
C )
Força de reação do apoio.
D )
Força de apoio linear.
