10. Ondas estacionárias em fios
Consideremos um fio esticado, de comprimento L e extremidades N
1
 e N
2
, tais
que N
2
 esteja fixa em um su porte S e N
1
 esteja ligada a um aparelho que pode
produzir uma onda transversal no fio (fig. 65a). Vamos supor que a oscilação de N
1

seja muito “pequena”, de modo que possamos admitir que N
1
 esteja “quase” em
repouso.
A onda produzida em N
1
viaja até N
2
, onde é refletida (com inversão de fase) e, ao
voltar, irá interferir com a onda que está indo de N
1
 para N
2
. O efeito resultante vai de-
pender da frequência (f ) da onda produzida pelo aparelho vibratório. existem algumas
frequên cias (que logo veremos como calcular) que produzem efeitos como os exempli-
ficados na figura 65. Os pontos N
1
, N
2
, N
3
, N
4
 e N
5
 ficam em repouso e são chamados
de nós ou nodos. Cada trecho do fio que está entre dois nós consecutivos oscila para
baixo e para cima com a mesma frequência f da onda e de modo que, quando um tre-
cho está descendo, o trecho seguinte está subindo, e vice-versa. Isso pode ser percebido
pelas cores usadas na figura 65. Observe, por exemplo, a linha vermelha na figura 65d.
ela indica a configuração do fio em um determinado instante, e o mesmo ocorre para as
linhas de outras cores. O ponto V
1
 na figura 65b é o que oscila com a maior amplitude
entre todos os pontos que estão entre N
1
 e N
2
: ele é chamado ventre ou antinó (ou
antinodo). Os pontos V
2
, V
3
, V
4
, V
5
 e V
6
 também são ventres.
A distância entre dois nós consecutivos é igual à metade do comprimento de onda
λ
2
 em cada caso.
Configurações como as exemplificadas na figura 65 são chamadas
de ondas estacionárias. A configuração da figura 65b é chamada de
modo fundamental ou 1º. harmônico (1º. H); a configuração da figura
65c é chamada de 2º. harmônico (2º. H), e assim por diante. Na figura
65 representamos configurações até o 3º. harmônico (3º. H), mas o
número de harmônicos é, teoricamente, infinito.
Observando a figura 65, percebemos que:
o 1º. harmônico tem 1 ventre e 2 nós;
o 2º. harmônico tem 2 ventres e 3 nós;
o 3º. harmônico tem 3 ventres e 4 nós;
.
.
.
o nº. harmônico tem n ventres e n + 1 nós.
Calculemos agora as frequências que produzem os diversos harmô-
nicos, lembrando que v = λf ou λ =
v
f
, em que v é a velocidade de
propagação da onda.
No caso do 1º. harmônico, temos:
L =
λ
1
2
λ
1
 =
v
f
1
 ⇒ L =
1
2
 ·
v
f
1
 ⇒ f
1
 =
v
2L

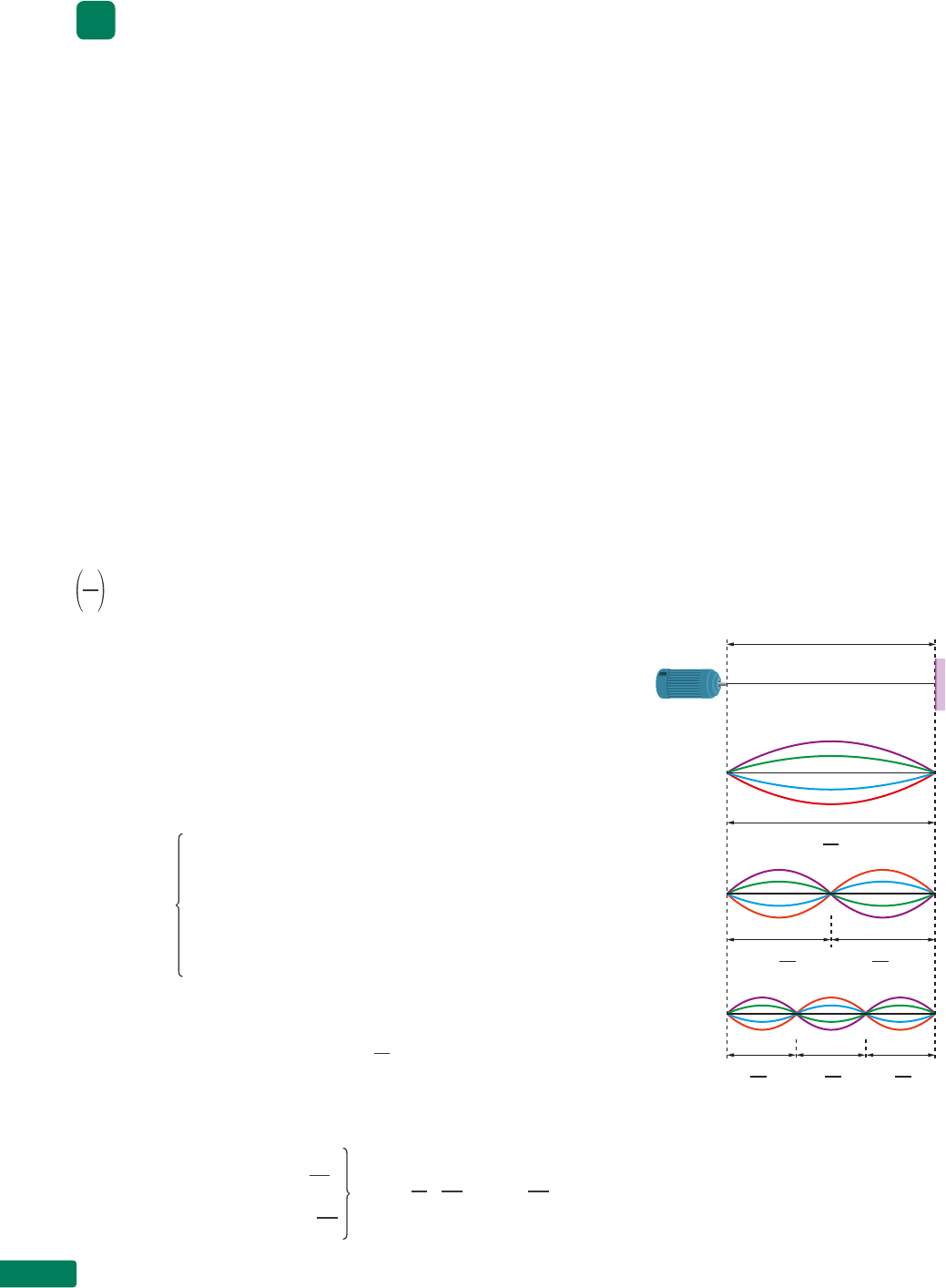

Figura 65. Ondas estacionárias em um fio de
comprimento L.
vibrador
N
2
N
1
S
N
2
N
1
(1º. H)
N
2
N
1
(2º. H)
N
2
N
1
(3º. H)
(a)
(b)
(c)
(d)
L
V
2
V
1
N
3
N
4
N
5
V
3
V
4
V
5
V
6
λ
1
2
λ
3
2
λ
3
2
λ
3
2
λ
2
2
λ
2
2
Z
A
P
t
Algumas propriedades das ondas 495
No caso do 2º. harmônico, temos:
L = λ
2
λ
2
 =
v
f
2
 ⇒ L =
v
f
2
 ⇒ f
2
 =
v
L
 ⇒
⇒ f
2
 = 2
v
2L

Procedendo de modo semelhante para os outros casos, você perceberá que, para o
harmônico de or dem n, temos:
f
n
 = n
v
2L
 13
No capítulo anterior vimos que a velocidade de propagação de uma onda transversal
num fio esticado é dada por:
v =
F
μ
 14
sendo F a tração no fio e μ a densidade linear do fio. Assim, introduzindo 14 em 13 ,
obtemos:
f
n
 =
n
2L

F
μ
 15
O ar em volta do fio vibrará com a mesma frequência f deste, produzindo, assim, um
som (ou infrassom, ou uItrassom) de frequência f.
Há vários instrumentos musicais que produzem som pela vibração de cordas, como,
por exemplo, o violão, o violino e o piano. esses instrumentos conseguem produzir sons
de várias frequências, variando as três grandezas que aparecem na equação 15 : L, F
e μ. Mantendo-se fixas duas quaisquer dessas grandezas e variando-se a terceira, pela
equação 15 concluímos:
I. Quanto maior for o valor de L, menor será f
n
.
II. Quanto maior for o valor de F, maior será f
n
.
III. Quanto maior for o valor de μ, menor será f
n
.
Exercícios de Aplicação
51. Num fio tenso, de comprimento L = 0,60 m, a
velocidade de propagação de pulsos transversais
é v = 240 m/s. Calcule a frequência do 3º. har-
mônico.
Resolu•‹o:
1º. modo:
Usando a equação 13 :
f
n
 = n
v
2L
 ⇒ f
3
 = 3
240 m/s
2(0,60 m)
 ⇒ f
3
 = 600 Hz
2º. modo:
Sem usar a fórmula.
O terceiro harmônico deve ter três ventres e qua-
tro nós, como ilustra a figura.
λ
2
λ
2
L
N
1
N
4
N
2
N
3
V
1
V
2
V
3
λ
2
Portanto:
L = 3 λ
2
 ⇒ λ = 2L
3

Mas v = λf. Assim:
v =
2L
3
 f ⇒ f = 3v
2L
 =
3(240 m/s)
2(0,60 m)
 ⇒ f = 600 Hz
Z
A
P
t
Capítulo 17496
Exercícios de Reforço
56. (UF-MS) A figura abaixo mostra ondas estacionárias
em uma corda de comprimento 45 cm, densidade
linear de massa 6,2 g/m, com as duas extremidades
fixas, e que está vibrando a 450 hertz. Com base
nessas informações e na análise da figura, dê a
soma dos números das afirmativas corretas.
(01) Todos os pontos da corda vibram com a
mesma am plitude.
(02) Todos os pontos da corda vibram com a
mesma frequência.
(04) O comprimento de onda na corda é de 90 cm.
(08) A velocidade de propagação da onda na
corda é de 135 m/s.
(16) A força tensora na corda é de 113 N,
aproximada mente.
57. (UF-BA) A corda de um instrumento musical
possui massa igual a 40 g e encontra-se presa,
horizontalmente, em dois pontos fixos separados
por 40 cm. Aplicando-se uma tensão de módulo
igual a 10 N, a corda vibra, refletindo as vibra-
ções nos extremos fixos, de modo a formar ondas
estacionárias. De acordo com essas informações,
calcule, em unidades do Sistema Internacional, a
frequência fundamental do som emitido.
58. (UF-PE) Uma corda de violão de 1,0 m de com-
primento tem massa 20 g. Considerando que a
velocidade (v) de uma onda na corda, a tensão
(T ) e a densidade linear de massa da corda (μ)
estão relacionadas por v =
T
μ
, calcule a tensão,
em unidades de 102 N, que deve ser aplicada na
corda, para afiná-la em dó médio (260 Hz), de
modo que o comprimento da corda seja igual a
meio comprimento de onda.
59. (Unifesp-SP) A figura representa uma configura-
ção de ondas estacionárias produzida num labo-
ratório didático com uma fonte oscilante.
d d
g
P
a) Sendo d = 12 cm a distância entre dois nós
sucessivos, qual o comprimento de onda da
onda que se propaga no fio?
b) O conjunto P de cargas que traciona o fio
tem massa m = 180 g. Sabe-se que a den-
sidade linear do fio é μ = 5,0 ∙ 10–4 kg/m.
Determine a frequência de oscilação da fonte.
Dados: velocidade de propagação de uma onda
numa corda: v =
F
μ
; g = 10 m/s2
60. (ITA-SP) Quando afinadas, a frequência funda-
mental da corda lá de um violino é 440 Hz e a
frequência fundamental da corda mi é 660 Hz. A
que distância da extremidade da corda deve-se
colocar o dedo para, com a corda lá, tocar a nota
mi, se o comprimento total dessa corda é L?
a) 4
L
9
b)
L
2
c) 3
L
5
d) 2
L
3
e) não é possível tal experiência.
52. Um fio de comprimento 1,50 m está tracionado, de
modo que a velocidade de propagação de um pulso
transversal é 270 m/s. Determine para esse fio:
a) a frequência do modo fundamental (1º. harmô-
nico);
b) a frequência do 6º. harmônico.
53. Uma das cordas de um piano tem comprimento
1,10 m e massa 9,00 g. Sabendo que a tração
nessa corda é 680 N, determine a frequência do
som fundamental produzido por essa corda.
54. Para um determinado fio vibrante, as frequên-
cias de dois harmônicos consecutivos são 320 Hz
e 400 Hz. Qual a frequência do modo funda-
mental?
55. Em um fio tracionado, de comprimento 75 cm,
observa-se a formação de uma onda estacionária
com 6 nós, quando a frequência do aparelho que
produz a onda é 1 000 Hz. Qual a velocidade de
propagação das ondas nesse fio?
IL
U
