Atividade 1: Unidades de Estudo 1 e 2

Grelhas são estruturas que podem ser utilizadas em malhas sendo muito comuns em
lajes, porém também podem ser solicitadas para outras funcionalidades. As barras das
grelhas trabalham em conjunto para resistir às ações atuantes que são
predominantemente perpendiculares ao seu plano. Analise o diagrama de uma grelha
engastada e sua estrutura na figura abaixo:


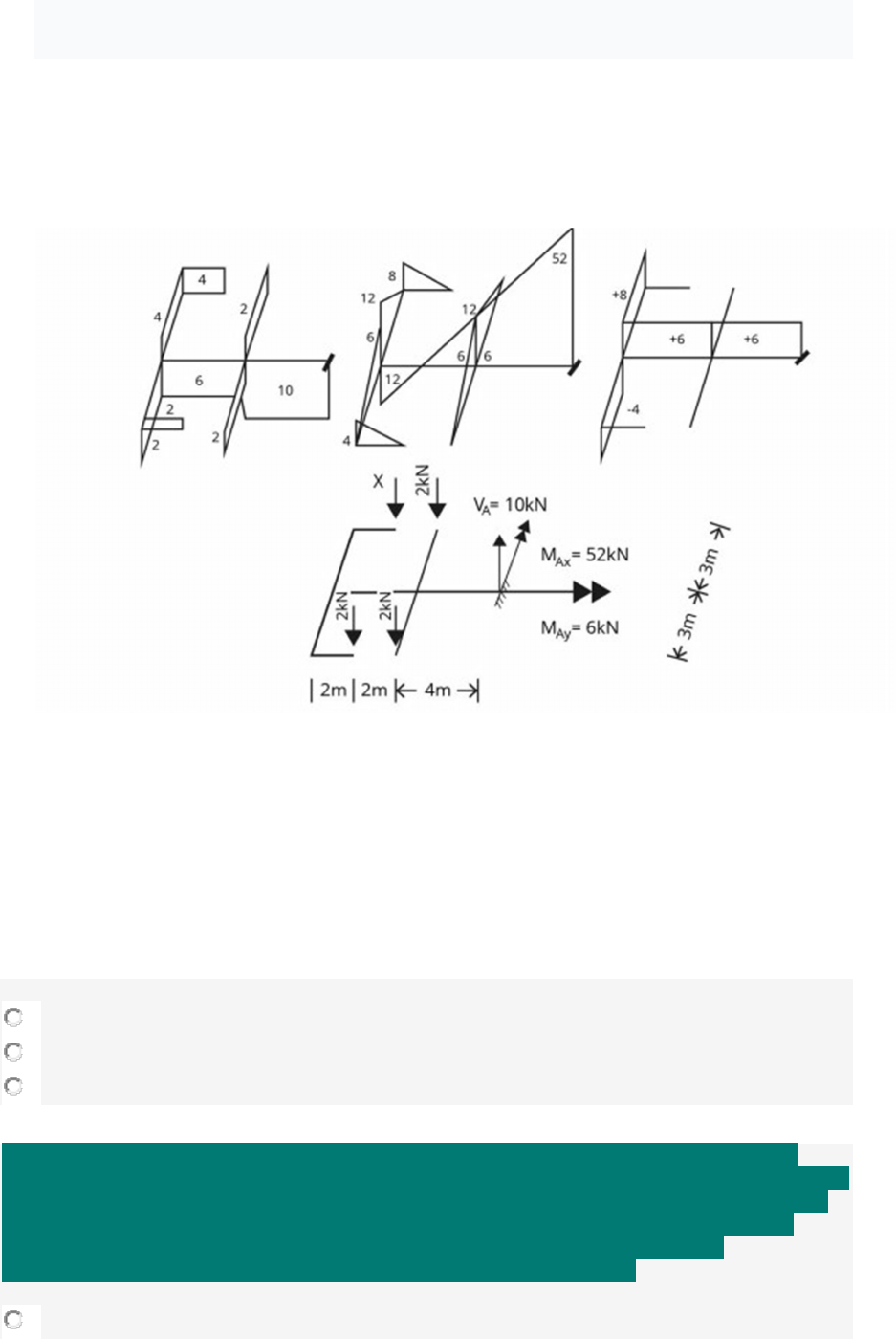

Figura - Diagrama de esforços atuantes e grelha
Fonte: Toscano (2007, p. 68).

 TOSCANO, E. Apostila de isostática. Academia. 2007. Disponível em:
https://www.academia.edu/7839132/Grelhas. Acesso em: 5 jan. 2020.


Analisando a estrutura acima, podemos afirmar que o valor da força X é de:



2 kN.
12 kN.
8 kN.
Resposta correta
4 kN.
Resposta correta. Podemos iniciar nossa análise de diferentes pontos, sendo o
primeiro diagrama referente ao diagrama de cortante, podemos afirmar que a força é
de 4 kN, conforme consta na barra, pois não há outros carregamentos atuando em
conjunto com ela nesse ponto. Podemos também analisar o segundo diagrama
correspondente ao momento fletor, confirmando novamente que a força
multiplicada pela distância equivale ao diagrama representado.

1 kN.
