6   PROJEÇÕES CARTOGRÁFICAS
A representação da superfície curva da Terra numa superfície plana – o mapa – já foi
o grande desafio da Cartografia e tornou-se possível graças às projeções cartográficas,
baseadas em relações matemáticas e geométricas. Contudo, não é possível representar
a superfície esférica do planeta numa superfície plana sem que ocorra algum tipo de
deformação, qualquer que seja a projeção utilizada. A melhor maneira de representar
a superfície da Terra é por meio de um globo, que apresenta as menores distorções.
Entre as projeções cartográficas mais utilizadas estão a cilíndrica, a cônica e a azimutal.
ProJEÇÃo cilÍndrica
A projeção cilíndrica consiste na projeção da superfície terrestre, dos paralelos e
dos meridianos sobre um cilindro, que posteriormente é “desenrolado” e apresentado
sobre uma superfície plana. Veja a figura 13.
Tanto o planisfério de mercator como o de Peters foram elaborados a partir da
projeção cilíndrica, idealizada por mercator. A projeção de Mercator é cilíndrica
conforme, ou seja, conserva a forma dos continentes, as direções e os ângulos. A
projeção de Peters é cilíndrica equivalente, pois não mantém as formas, as direções
e os ângulos, mas preserva as superfícies representadas em suas proporções.
há também a projeção cilíndrica equidistante (“equirretangular”), na qual os
comprimentos são representados em escala uniforme, conservando as proporções
entre as distâncias, entre alguns pontos determinados. Nessa projeção, a distância
em graus traçada entre os paralelos corresponde à mesma distância traçada entre os
meridianos, como as linhas traçadas no mapa da ilustração abaixo, que representa
a construção de uma projeção cilíndrica equidistante.

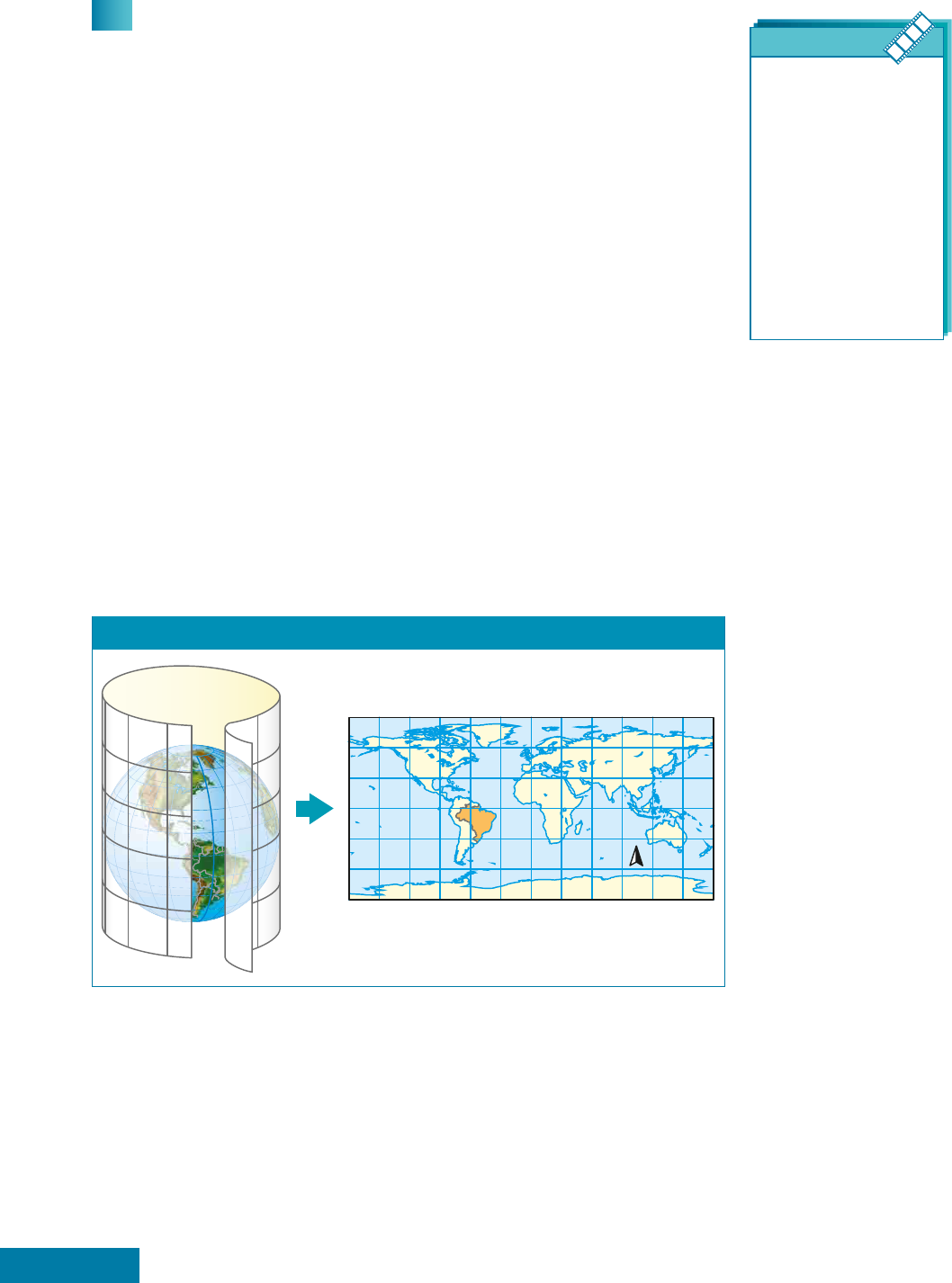

figura 13. Projeção cilíndrica
N
Fonte: Atlas geográfico escolar. Rio de Janeiro: IBGE, 2012. p. 21.
• Projeção cilíndrica de robinson
A projeção de robinson destina-se à representação global da Terra. Nela, os
meridianos estão transformados, de certo modo, em linhas curvas (elipses), e os
paralelos, em linhas retas. Veja a figura 14, na página seguinte. Apresenta caracte-
rísticas semelhantes às da projeção cilíndrica, mas não é conforme, pois modifica
em parte a forma dos continentes, nem equivalente, pois as áreas representadas não
correspondem proporcionalmente de modo exato à realidade (embora não apresentem
os exageros das projeções baseadas em mercator).
filmE
1492 – A conquista 
do paraíso
De Ridley Scott, EUA/
Inglaterra/França/Espanha,
1992. 154 min.
O filme conta a história
da viagem do navegador
genovês Cristóvão Colombo
rumo ao continente
desconhecido dos europeus,
a América, usando as
concepções geográficas
e cartográficas da época
sobre o mundo.
d
A
C
O
S
T
A
 m
A
P
A
S
52 unidade 1 | geografi a na Era da informação e cartografi a
TS_V1_U1_CAP3_041-056.indd 52 5/7/16 12:56 PM
É uma projeção utilizada em muitos atlas, pois representa um meio-termo entre os
diversos tipos de projeções existentes, valorizando aspectos positivos de cada uma.
figura 14. Projeção de robinson
M
E
R
ID
IA
N
O
 D
E

G
R
E
E
N
W
IC
H
EQUADOR
0º
0º
N
0 3.960 km
ProJEÇÃo cÔnica
Na projeção cônica, a superfície terrestre é representada sobre um cone imagi-
nário, que está em contato com a esfera em determinado paralelo. Veja a figura 15.
Nessa projeção, os meridianos formam uma rede de linhas retas convergentes nos
polos e os paralelos constituem círculos concêntricos a partir do polo. As deformações
são pequenas próximo ao paralelo de contato, mas tendem a aumentar à medida
que as zonas representadas se distanciam desse paralelo. Esse tipo de projeção é
muito utilizado para representar partes da superfície terrestre, ou de um continente,
situadas em latitudes médias, como as da zona Temperada.
figura 15. Projeção cônica
ProJEÇÃo aZimuTal ou Plana
Na projeção azimutal, a superfície terrestre é representada sobre um plano tan-
gente a um ponto qualquer da esfera terrestre. O ponto de tangência ocupa sempre
o centro da projeção. Veja a figura 16, na página seguinte.
Nesse tipo de projeção, as deformações são pequenas nas proximidades do ponto
de tangência, mas aumentam à medida que as áreas representadas se distanciam dele.
Se o plano é tangente ao polo (azimutal polar), os paralelos são representados
por círculos concêntricos que têm o polo como centro e os meridianos como raios,
todos convergindo para o ponto central ou de tangência (o polo).
d
A
C
O
S
TA
 m
A
P
A
S
SO
N
IA
 V
A
z
Fonte: Atlas geográfico escolar.
Rio de Janeiro: IBGE, 2012. p. 24.
Fonte: FERREIRA, Graça M. L.
Atlas geográfico: espaço mundial.
São Paulo: Moderna, 2013. p. 12.
