Atividade de Ponto Extra - 8
SEL0329 - Conversão Eletromecânica de Energia
Entrega: início da próxima aula
Questão 1) Um motor de corrente contínua possui os seguintes dados:
• Potência mecânica nominal = 15 HP;
• Tensão nominal de armadura Vt = 240 V;
• Velocidade nominal de rotação ω = 1200 RPM;
• Corrente nominal de entrada IL = 55 A
Esse motor é ligado na configuração composto cumulativo, como esquematizado na figura 2.
A curva de magnetização do motor se encontra em 1. Se a resistência adicional é ajustada em
Radj = 175 Ω, responda:
(1.a) Qual é a velocidade em vazio do motor? (Resp.: 1063 RPM);
(1.b) Qual é a velocidade a plena carga do motor? (Resp.: 895 RPM )
(1.c) Qual é o torque induzido a plena carga do motor? (Resp.: 125 N.m−1)

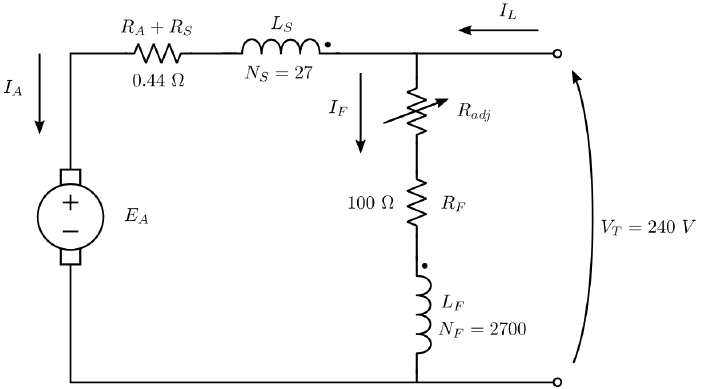

Figura 1: Circuito magnético equivalente do motor em estudo.
1
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 1.1 1.2 1.3 1.4
0
20
40
60
80
100
120
140
160
180
200
220
240
260
280
300
Curva de magnetização do motor
Te
ns
ão
 g
er
ad
a


 (
V
)
Corrente de campo (A)
Figura 2: Curva de magnetização do motor em estudo, a uma velocidade de 1200 rotacões por
minuto.
2
