0,3ESCOLA DE ENGENHARIA DE SÃO CARLOS - USP
DEPARTAMENTO DE ENGENHARIA MECÂNICA
SEM 241 - ELEMENTOS DE MÁQUINAS
Prof. Dr. Jonas de Carvalho

 Resolução exercício 03 – 24/Abril/2023

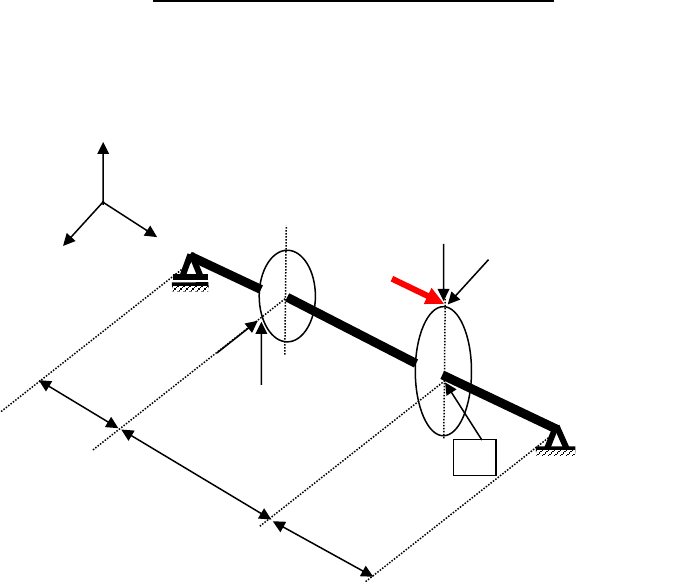

A figura abaixo representa um eixo pertencente a um redutor de velocidades.
Todo o torque recebido pela engrenagem I é integralmente transmitido através
da engrenagem II.

















Dados:

Diâmetros primitivos (dp ) : Engrenagem I: 180 mm Engrenagem II: 300 mm
Forças atuantes na Engrenagem I (N): Fx = |5000|; Fy = |3000|;
Forças atuantes na Engrenagem II (N):Fx = |8000|; Fy =|3000|; Fz =|4000|
(sentidos conforme indicados na Figura)

Pede-se:

a) Traçar os diagramas de esforços solicitantes (M, N, Q e Mt).
b) Calcular e traçar os diagramas de distribuição de tensões na seção A do eixo
circular da figura, considerando d = 60 mm, na fixação da engrenagem II.
c) Determinar o ponto mais solicitado na mesma seção, considerando todas
tensões atuantes;
d) Discutir se, dos valores calculados no item anterior, alguns valores são mais
representativos. Caso afirmativo, justificar fisicamente o porquê.
d) Calcular a tensão equivalente (Von Mises) para o ponto determinado no ítem
anterior.



ADOTAR TODOS OS DADOS QUE JULGAR NECESSÁRIOS,
JUSTIFICANDO-OS
x
y z
200
300
100
Engrenagem I
Engrenagem II
A
Resolução (SI)

a-1) Plano x-z











∑MfA = 0 → 5000.0,1- 8000.0,4 – 600 + RB.0,6 = 0 → RBx = 5500 N

∑FV = 0 → RAx = -2500 N

































0,1 0,3 0,2
z
x
A B
Eng. I
Eng. II
8000
5000
4000
Mf = 4000x0,3/2= 600 N.m
0,1 0,3 0,2
z
x
Eng. I
Eng. II
8000
5000
4000
600 N.m
2500
5500
2500
2500
5500
250 N.m
500
600
V (cortante) (N)
Mf (flexão) (N.m)
4000
a-2) Plano y-z











∑MfA = 0 → RBy = -1500 N
∑FV = 0 → RAy = 1500 N




































0,1 0,3 0,2
z
y
A B
Eng. I
Eng. II
3000
3000
0,1 0,3 0,2
Eng. I
Eng. II
3000
3000
1500
1500
1500
1500
1500
150 N.m
300 N.m
z
y
V (cortante) (N)
Mf (flexão) (N.m)
4000

a-3) axial






















a-4) seção mais solicitada ao longo da peça: verificar os maiores
carregamentos. No caso é na fixação da Engrenagem II. Para esta seção
calcular os valores resultantes da composição dos dois planos ortogonais (se
houver dúvidas, calcular para outras seções e comparar!).
No caso, para seção da Eng. II (observem que estes máximos ocorrem em
diferentes planos da seção):


𝑀𝑓𝑅 = √𝑀𝑓𝑥−𝑧
2 + 𝑀𝑓𝑦−𝑧
2 = √11002 + 3002 = 1140,18 𝑁. 𝑚


𝑉𝑅 = √𝑉𝑥−𝑧
2 + 𝑉𝑦−𝑧
2 = √55002 + 15002 = 5700,88 𝑁

𝑀𝑡 = 450 𝑁. 𝑚

𝑁 = − 4000 𝑁 (compressão)







N = - 4000
N (normal) (N)
0,1 0,3 0,2
A B
Eng. I
Eng. II
Mt = 5000x0,18/2= 3000x0,30/2
Mt = 450 N.m
Mt (torção) (N.m)
4000
b) Cálculo das tensões considerando diâmetro na seção da fixação da
Engrenagem II igual a 60 mm:

b-1) Parâmetros geométricos:

Área da seção: 𝑆 =
𝜋𝑑2
4
=
𝜋.0,062
4
= 2,82. 10−3 𝑚2



Módulo de resistência à flexão: 𝑊𝑓 =
𝜋𝑑3
32
=
𝜋.0,063
32
= 2,12. 10−5 𝑚3



Módulo à resistência à torção: 𝑊𝑡 =
𝜋𝑑3
16
=
𝜋.0,063
16
= 4,24. 10−5 𝑚3

b-2) Tensões máximas:

Tensão normal devido à Normal:

 𝜎𝑁 =
𝑁
𝑆
=
4000
2,82.10−3 = 1,42. 106 = 1,42 𝑀𝑃𝑎 (compressão)

Tensão normal devido à Flexão:

 𝜎𝑓 =
𝑀𝑓𝑅
𝑊𝑓
=
1140,18
2,12.10−5
= 53,78. 106 = 53,78 𝑀𝑃𝑎

Tensão cisalhamento pura:

 𝜎𝑁 =
𝑉𝑅
𝑆
=
5700,88
2,82.10−3 = 2,02. 106 = 2,02 𝑀𝑃𝑎

Tensão cisalhamento devido à Torção:

 𝜎𝑓 =
𝑀𝑡
𝑊𝑡
=
450
4,24.10−5
= 10,61. 106 = 10,61 𝑀𝑃𝑎

Tensão cisalhamento devido à Flexão:

 𝜎𝑓 =
4.𝑉
3.𝑆
=
4.5700,88
3.2,82.10−3
= 2,69. 106 = 2,69 𝑀𝑃𝑎




Observe que L/D ≥ 5 → Flexo-torção




c) Distribuição de tensões na seção:

Tensões normais devido à Normal e devido à Flexão:






Tensões de cisalhamento








Puro Torção Flexão


Ou seja, os valores máximos destas tensões ocorrem em pontos distintos
da seção !!
Simplificações:

1- Tensões máximas ocorrem no mesmo ponto (a favor da segurança);
2- Para casos em que L/D ≥ 5, considerar flexo-torção;



d) Considera-se flexo-torção, L/D = 600/60 = 10


e) Considerando flexo-torção:


Tensão equivalente de Von-Mises:


𝜎 = √𝜎𝑛
2 + 3. 𝜏2 = √53,782 + 3. 10,612 = 𝟓𝟔, 𝟖𝟒 𝑴𝑷𝒂
