Hidrostática 21


Problemas de Mecânica dos Fluidos I – Ano letivo 2012-2013


3
60
 m
m
7
35
 m
m
H
E

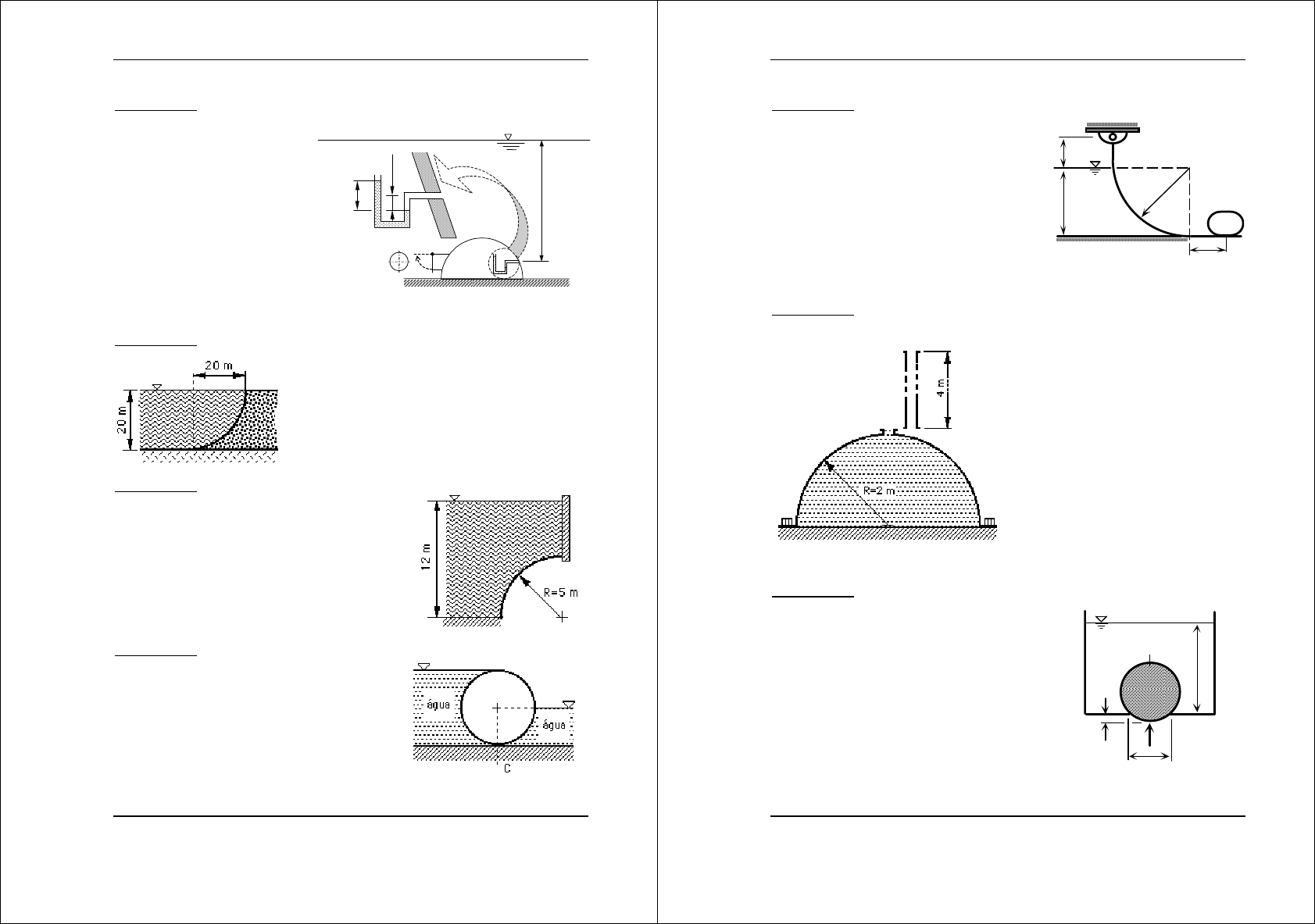

PROBLEMA 42
Uma campânula hemisférica é mantida no fundo do mar, cheia de ar (ρ=1,2 kg m-3) a
uma pressão de 765 mm Hg. A
pressão atmosférica à superfície é
de 105 Pa e a densidade da água
salgada 1,032.
a) Considerando a indicação do
manómetro de mercúrio
(d=13,6) representado, qual a
profundidade H a que se
encontra a campânula?
b) O acesso ao interior é feito
através de uma comporta
circular com 80 cm de
diâmetro, podendo rodar em torno de um eixo horizontal E existente no topo
superior. Qual a força mínima necessária para abrir a comporta?
PROBLEMA 43


O dique representado tem a forma de um
quarto de círculo e um comprimento de 50 m,
normal ao plano representado.
Calcule as componentes horizontal e vertical
da resultante das forças de pressão sobre o
dique, e localize o respetivo centro de pressões.
(ρf=1035 kg m-3 ; patm=105 Pa).
PROBLEMA 44
Uma comporta com a forma de um quarto de
círculo retém água salgada (d=1,035) conforme
mostrado esquematicamente na figura.
Calcule a resultante das forças de pressão por
unidade de comprimento e localize o centro de
pressões. (patm=105 Pa)

PROBLEMA 45
Um cilindro (d=2,6) com 1 m de diâmetro e
10 m de comprimento separa dois níveis de
água conforme o mostrado na figura.
Calcule as reações vertical e horizontal no
ponto C (dlíquido=1).



Hidrostática 22


Problemas de Mecânica dos Fluidos I – Ano letivo 2012-2013


PROBLEMA 46
A figura representa uma comporta de forma
cilíndrica, suscetível de rodar sem atrito em torno
do ponto A, sustentando a água (ρ=1000 kg m-3)
de um canal de secção retangular (4m x 2m).
a) Faça uma representação gráfica da distribuição
de pressões sobre a superfície da comporta.
b) Determine o módulo da força de pressão
exercida pela água sobre a comporta.
c) Desprezando o peso próprio da comporta,
determine o valor mínimo que deverá ter o peso,
P, para a manter fechada.


PROBLEMA 47
Uma cuba hemisférica com um peso de 30 kN, cheia de água (ρ=103 kg m-3),


é apertada ao chão por meio de 12
parafusos igualmente espaçados.

a) Qual a força a que está sujeito cada
um dos parafusos?
b) Repita o cálculo considerando agora
que na abertura é acoplado um tubo,
também cheio de água, com 3 cm de
diâmetro e 4 m de altura, conforme
indica a figura.
 (patm=105 Pa)



PROBLEMA 48
Uma esfera de 305 mm de raio e 173 kg de massa
fecha um orifício situado no fundo de um tanque
contendo água (H=914 mm; ρ=1000 kg m-3).
a) Esboce o diagrama de distribuição de pressão na
superfície da esfera.
b) Calcule a resultante da distribuição de pressão em
torno da superfície molhada da esfera.
c) Calcule a força mínima necessária para remover a
esfera do orifício, supondo que a força calculada na
alínea a) vale 432 N e atua de baixo para cima.




4m
H2O
A
P
2m
1m
R=4m
h
H
R=305 mm
F
Volume da
calote esférica:
 2πR2h/3
305 mm
