Equações fundamentais - formulação integral 27

Problemas de Mecânica dos Fluidos I – Ano letivo 2012-2013


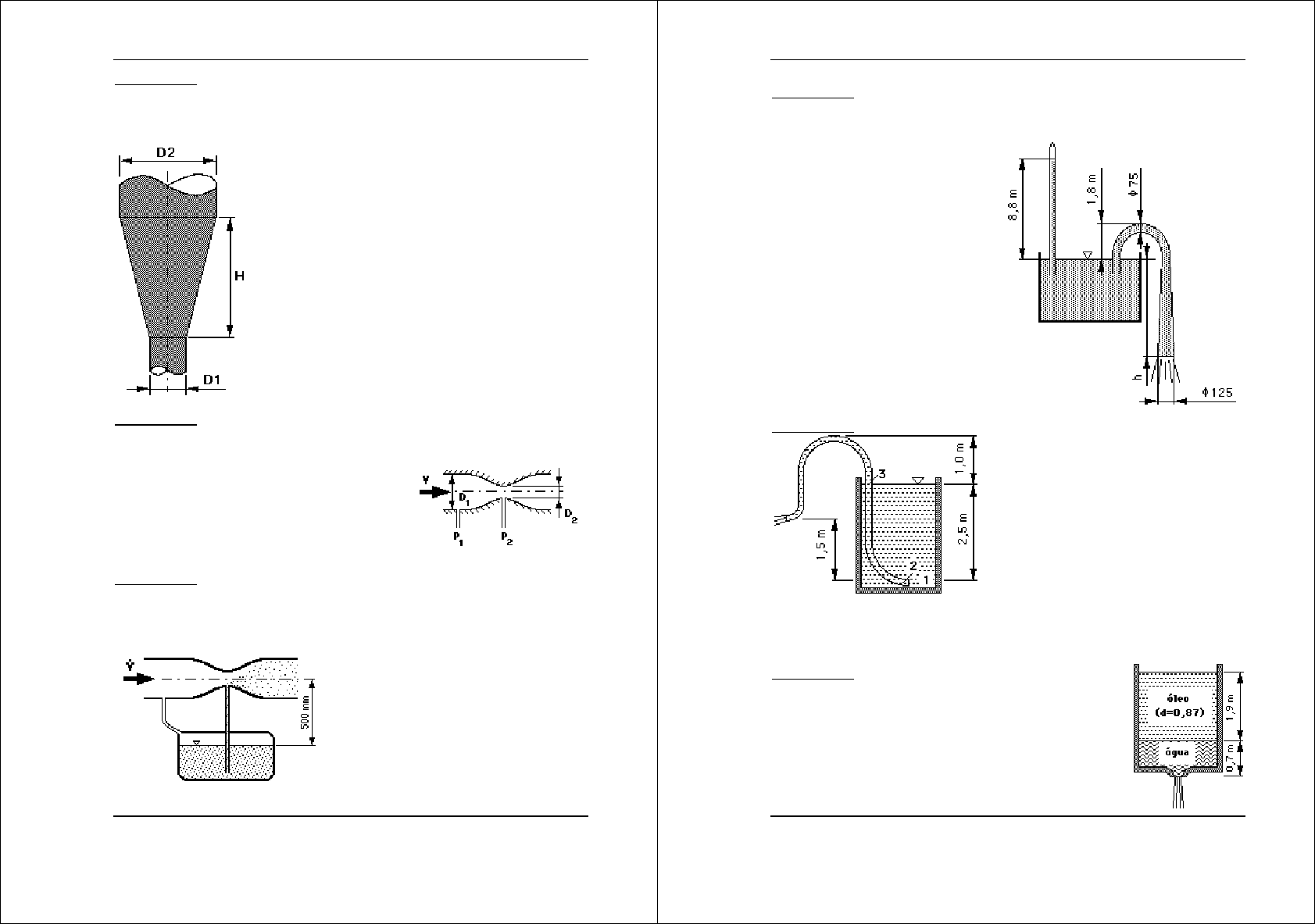

PROBLEMA 53
Considere um escoamento de água (ρ=103 kg m-3) num tubo vertical que integra um
troço cónico como o que é representado na figura.
Supondo que o perfil de velocidades numa qualquer secção transversal é


plano, desprezando o atrito viscoso e tendo em atenção
os seguintes dados

H=2 m ; D1= 0,5 m ; D2=1 m ; m
.
 =200 kg/s

a) Qual a diferença de pressão entre os extremos do
convergente?
b) Qual deveria ser o valor do diâmetro D1 para que
as pressões fossem iguais à entrada e à saída do
convergente?
c) Obtenha expressões matemáticas para a variação
da pressão e da velocidade na direção do
escoamento.
 Esboce um diagrama dessa evolução.
PROBLEMA 54
Um venturi é uma conduta convergente / divergente utilizada na medição de
velocidades (caudais) em escoamentos.
Uma vez que os diâmetros a montante e no
estrangulamento são respetivamente D1 e
D2=n*D1 em que n<1, sendo as pressões nessas
secções p1 e p2 respetivamente, mostre que é
suficiente medir ∆p=p1-p2 e conhecer a massa
volúmica ρ do fluido para determinar a velocidade
V do escoamento.


PROBLEMA 55
Ar a 20 °C (R ar = 287 J kg-1K-1) circula através de uma conduta como a figurada, sendo
a pressão a montante do estrangulamento 6 bar. O fluido no reservatório é água (ρ=103
kg/m3), e os diâmetros do tubo e da garganta são respetivamente 25 mm e 10 mm.
a) Calcule qual o mínimo caudal de ar capaz de
induzir escoamento no tubo vertical,
provocando a pulverização da água no
escoamento.
b) De que modo a pressão do escoamento a
montante do estrangulamento afeta o valor
atrás pedido?
Equações fundamentais - formulação integral 28

Problemas de Mecânica dos Fluidos I – Ano letivo 2012-2013


PROBLEMA 56
Água (ρ=1000 kg m-3) escoa-se de um tanque, por efeito de sifão, conforme mostra a
figura, indicando o tubo barométrico uma leitura de 8,8 m.

a) Determine a máxima altura h a
que é possível localizar a saída
do tubo sem que ocorra a
cavitação.
 Nota : a pressão do vapor no
extremo fechado do tubo
vertical é igual à pressão de
saturação da água à
temperatura em questão.

b) Se o diâmetro do tubo de
descarga fosse uniforme, qual
seria o novo valor máximo de h
de molde a evitar que o referido
fenómeno se verifique?



PROBLEMA 57

Água (ρ=1000 kg m-3) escoa-se de
um reservatório através de um sifão
constituído por um tubo de 25 mm de
diâmetro, conforme é mostrado na
figura. (patm=105 Pa).
Calcule o caudal mássico escoado e
o valor da pressão nos pontos 1, 2 e 3.



PROBLEMA 58

No fundo de um reservatório com óleo de densidade 0,87, existe
uma camada de água (ρ =1000 kg m-3) com uma espessura de 70
cm, que se escoa através de um furo de 1 cm de diâmetro
existente no fundo. O reservatório tem de diâmetro 1 m. Calcule o
tempo que levará a água a escoar-se.
