Com o crescimento populacional, principalmente onde existe aglomeração de pessoas (como centros empresariais, indústrias, eventos etc.), a preocupação com a segurança das pessoas em ambientes se tornou primordial nas últimas décadas. Assim como na elaboração de projetos na área de segurança, o desenvolvimento de tecnologias de dispositivos eletrônicos voltados a sistemas de prevenção de incêndio e evacuação de locais se tornou algo muito comum em projetos eletrônicos.

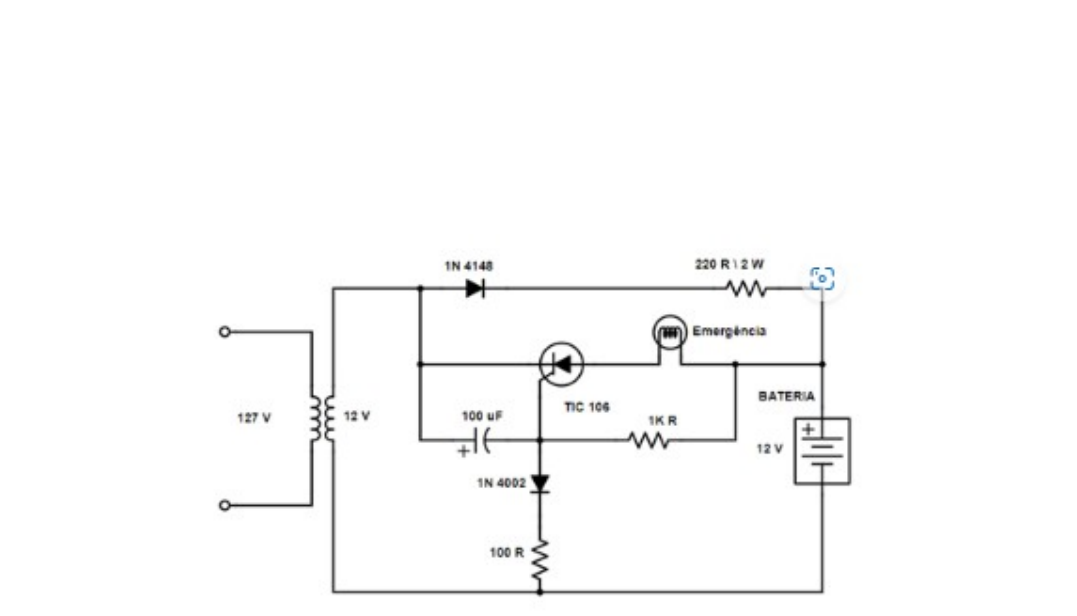

A seguir, temos um exemplo de circuito aplicado a sistemas de iluminação de emergência, utilizando um SCR. Com base nos conceitos abordados na disciplina de eletrônica industrial, descreva detalhadamente o funcionamento desse circuito.
No lado esquerdo do circuito encontramos a rede elétrica que por sua vez está fornecendo energia ao transformador (127/12V) que além de energizar o circuito alimenta (carrega) a bateria, na direita do circuito encontramos a bateria 12V alimentando o circuito pela direita.
A energia proveniente da bateria polariza positivamente o ânodo SCR (TIC 106) e a energia proveniente do transformador polariza positivamente o cátodo SCR (TIC 106) impossibilitando que o mesmo dispare, nesse caso a lâmpada (emergência) permanecerá desligada.
Quando ocorre o corte do fornecimento de energia proveniente da rede elétrica, se for um falso positivo o capacitor 100uF tem a finalidade de impedir oscilações na rede, impedindo que a lâmpada dispare/ligue com cortes muito curto de energia (oscilações) em caso positivo a energia proveniente da bateria continua em fornecimento, o que mantem o ânodo polarizado positivamente por sua vez com falta de energia da rede, o cátodo passa a ser polarizado negativamente, permitindo que o SCR dispare. O resistor de 1K R serve como proteção da lâmpada reduzindo a tensão que chega à lâmpada. O diodo 1N 4148 possui a finalidade de impedir que a energia da bateria vá para a rede elétrica, enquanto o resistor 220R / 2 W possui a função de limitar a corrente/tensão (proteção), visto que pode ocorrer um diferencial de tensão entre as entradas de energia. O diodo 1N 4002 e o resistor 100 R possuem a finalidade de aterramento do circuito.
