PEA – 3288 – ELETRICIDADE 1
PROJETO 1 – LINHA DE TRANSMISSÃO EM CORRENTE CONTÍNUA
DATA DE ENTREGA: 01 DE SETEMBRO VIA MOODLE DA DISCIPLINA

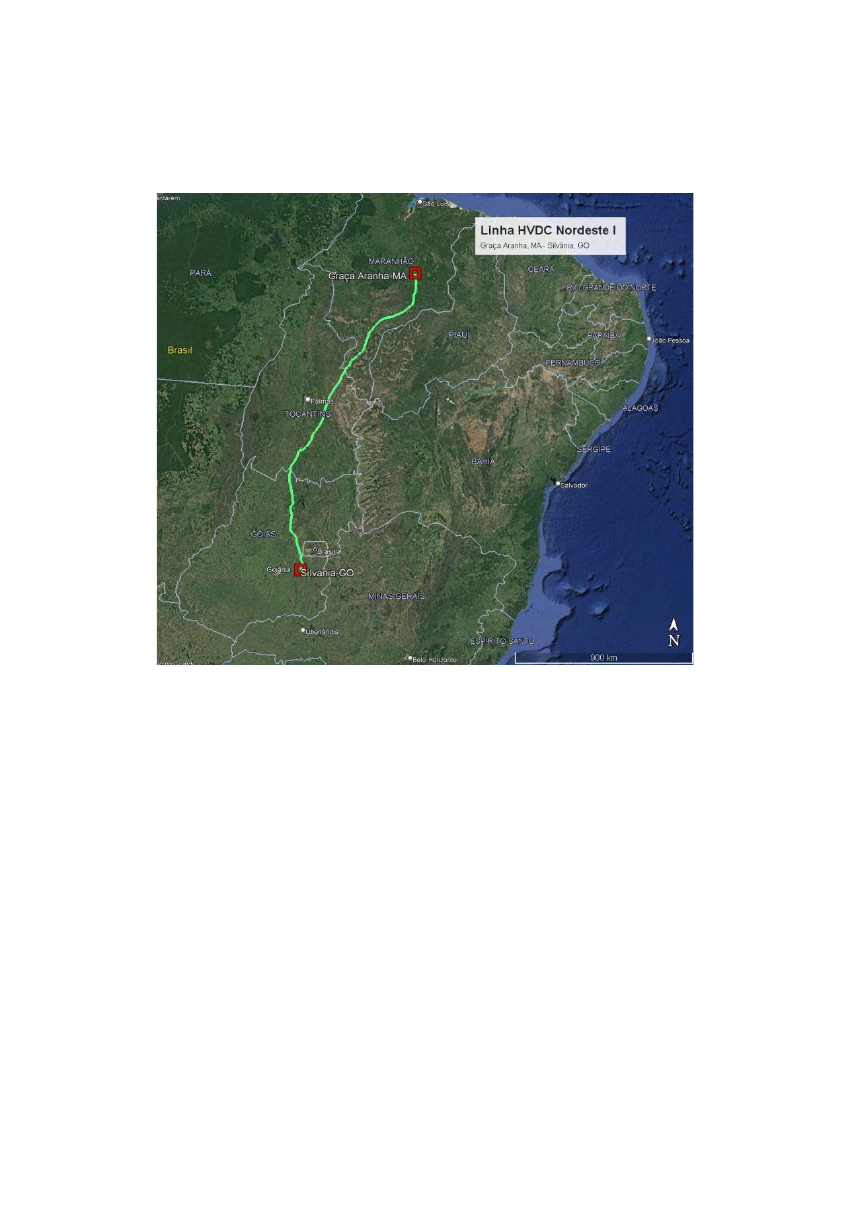

O LEILÃ O DE TRÃNSMISSÃ O ÃNEEL Nº 002/2023, previsto para 15 de
dezembro, vai licitar, dentre outros, o lote do sistema de transmissa o
HVDC Nordeste I, que vai interligar as subestaço es Graça Ãranha, no
Maranha o, a Silva nia, em Goia s (sul de Brasí lia), uma dista ncia
de1850km.


à documentaça o do edital deste leila o incluiu um estudo para o ONS –
Operador Nacional do Sistema Ele trico, para que o conso rcio vencedor
devera construir um eletrodo de aterramento para cada SE Conversora,
tendo em vista a opça o de operaça o monopolar com retorno pela terra.
No circuito da Figura este eletrodo de aterramento esta indicado por
𝑅𝑎𝑡𝑒𝑟𝑟 .
O que vem a ser esta condiça o de operaça o? Ã linha (denominada
Nordeste I) tera a pote ncia nominal de 5 GW. E muita energia sendo
transmitida por uma u nica linha de transmissa o! Ã vantagem da
transmissa o em corrente contí nua (HVDC=High Voltage Direct Current)
e se a linha de transmissa o, perde um polo, o sistema tem condiça o de
continuar transmitindo pelo outro polo no modo monopolar, isto e com
apenas um cabo com retorno pela terra. Evita-se, assim, uma reduça o
de pote ncia muito elevada, que teria potencial de levar o SIN (Sistema
Interligado Nacional) a uma instabilidade com risco de evoluir para um
apaga o generalizado.
Esta e uma das vantagens de um sistema de transmissa o HVDC, que
contribui para compensar o custo mais elevado da sua implantaça o,
quando comparado a um sistema ÃC.
à Figura a seguir mostra o circuito ele trico do sistema. à carga no final
de linha pode ser representada por duas resiste ncias que consomem
2,5 GW sob 750 kV cada uma.
Os cabos das linhas de transmissa o apresentam, cada um deles, uma
resiste ncia de 28 mΩ/km. Ã Resiste ncia de Terra e igual a 10Ω em toda
extensa o da linha.
Ãdmitindo a linha operando em condiço es normais determine:
1. Ã tensa o na subestaça o de Graça Ãranha nas condiço es normais
de operaça o.
2. Ã pote ncia ele trica gerada na subestaça o de Graça Ãranha

Supondo que devido ao rompimento de um cabo da linha de
transmissa o, um dos bipolos foi desligado, de modo que o sistema
passou a operar com apenas um cabo (ou bipolo), com retorno da
corrente pela terra. Ãdmitindo que a tensa o na subestaça o de Graça
Ãranha na o se alterou durante este episo dio, calcule:
a. Ã corrente e a pote ncia consumida na Resiste ncia de Carga 𝑅𝐶 .
b. Ã pote ncia gerada pela subestaça o Graça Ãranha.
c. Rendimento do sistema calculado pela relaça o entre a pote ncia
consumida pela carga e a pote ncia gerada pela subestaça o.
