7.4
Figura 7.30
depósito de areia descrito nos Problemas 7.1 e 7.2. Os dados são
fornecidos sob a forma eletrônica no site da LTC Editora que
complementa este livro. Determine a variação da compacidade relativa
e do ângulo de atrito de pico com a profundidade e compare os
resultados com aqueles dos ensaios SPT no Problema 7.1 (os dados do
SPT também são fornecidos eletronicamente).

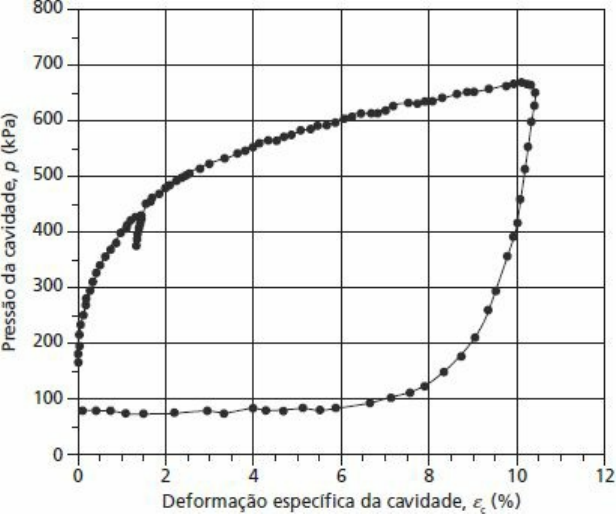

A Figura 7.32 apresenta os resultados de um ensaio de pressiômetro
autoperfurante realizado a uma grande profundidade em um depósito
de argila. Os dados são fornecidos sob a forma eletrônica no site da
LTC Editora que complementa este livro. Determine a tensão total
horizontal in situ e a resistência ao cisalhamento não drenada da argila
na profundidade do ensaio. O ciclo de descarregamento–
recarregamento está dimensionado adequadamente?
Problema 7.2.
Figura 7.31
Figura 7.32
7.5
Problema 7.3.
Problema 7.4.
A Figura 7.33 apresenta os resultados de um ensaio CPTU realizado
na argila Gault mostrada na Figura 5.38a. Os dados são fornecidos sob
a forma eletrônica no site da LTC Editora que acompanha este livro,
a)
b)
c)
Figura 7.33
junto aos dados de uma série de ensaios SBPM e SPT realizados no
mesmo material. A argila tem peso específico de γ ≈ 19 kN/m3 acima e
abaixo do lençol freático, que está a uma profundidade de 1 m abaixo
do nível do terreno (BGL).
Usando os dados do SBPM como referência, determine o valor
apropriado de Nkt para obter cu a partir dos dados do CPTU. O que
isso sugere a respeito do depósito de argila?
Usando sua resposta ao item (a) ou outra, determine a variação de cu
com a profundidade a partir dos dados do SPT.
Determine a variação de K0 com a profundidade usando tanto os
dados de SBPM quanto os do CPTU.
Problema 7.5.
