Atividade Prática
Atenção: informe a resolução com os cálculos .

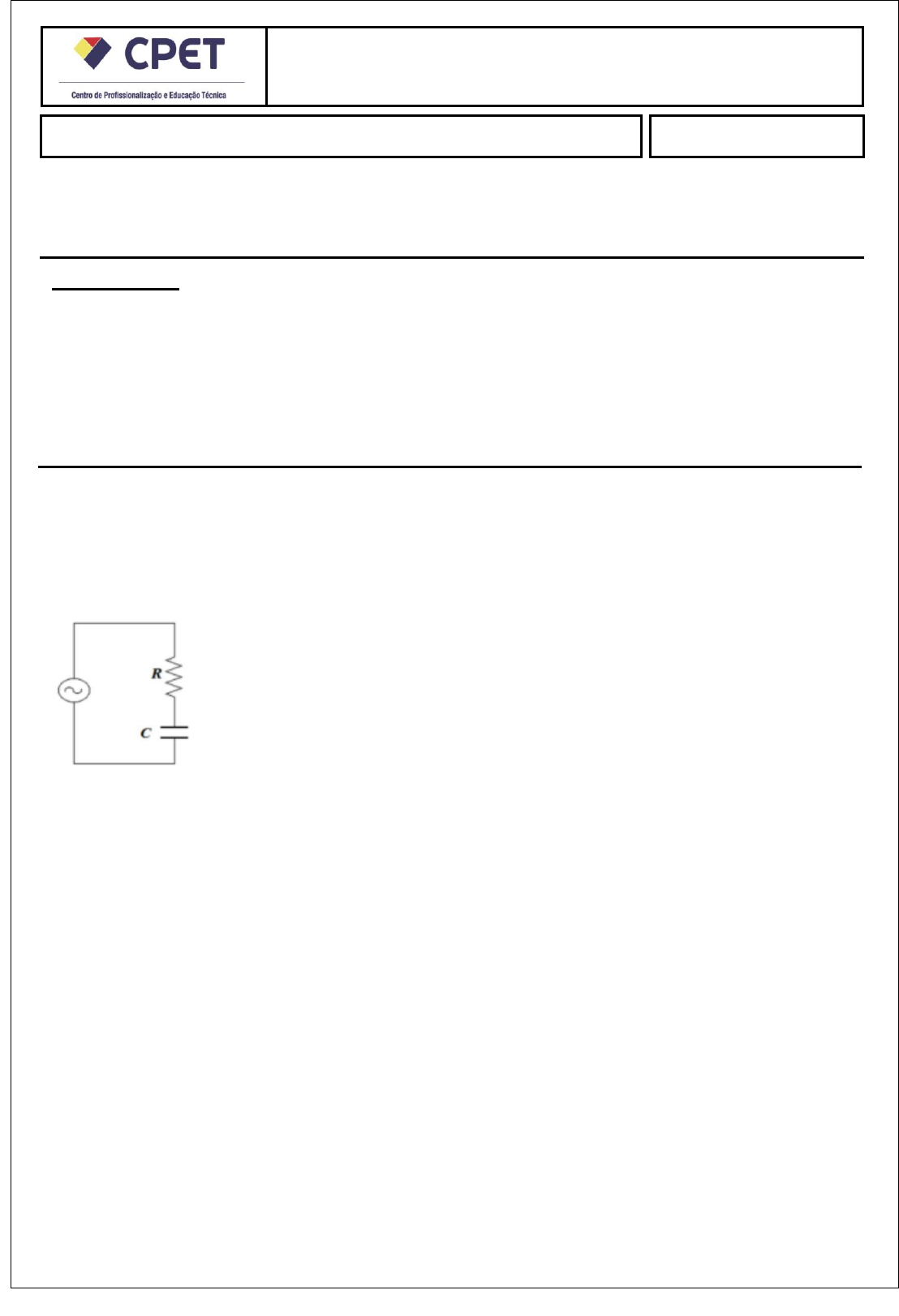

Neste circuito RC série alimentada por uma fonte senoidal de (12,5/π) Hz, 50√2 V de pico. Os valores
R e C são respectivamente iguais a 50Ω e 500μF.









Neste circuito de corrente alternada:
• O valor eficaz da tensão é de 50 V;
• A reactância capacitiva é de 80 ohms.
Determinação da tensão eficaz da fonte
Tendo a amplitude da tensão da fonte (o valor de pico dessa tensão) e sabendo-
se que a forma de onda é senoidal, podemos determinar a tensão eficaz da fonte
de tensão:


V= Vm 50√2v = 50V
 —— ——
 √2 √2




Serviços de Turismo e Viagens - GUI

Sendo Vm a amplitude da tensão. Essa relação entre o valor eficaz e a amplitu-
de é válida somente para sinais senoidais.
Determinação da reactância capacitiva
Tendo-se a capacitância C do capacitor e a frequência do sinal senoidal pode-
mos calcular a reactância capacitiva do capacitor em função destes parâmetros:

Xc= 1 = 1
 —— ————————
 2 π fc 2 π. 12,5 . 5x10-4F
 ——
 π
Xc=80Ω
