ELETRICIDADE II (2023)
FINAL
Data: 16/04/2024
Aluno(a):
Atividade Prática
INSTRUÇÕES:
· Esta Atividade contém questões totalizando 10 (dez) pontos;
· Você deve preencher dos dados no Cabeçalho para sua identificação:
· Nome / Data de entrega.
· As respostas devem ser digitadas abaixo de cada pergunta;
· Ao terminar salve o arquivo no formato PDF ou DOC;
· Envio o arquivo pelo sistema no local indicado;
· Em caso de dúvidas consulte o seu Tutor.
Atenção: informe a resolução com os cálculos .

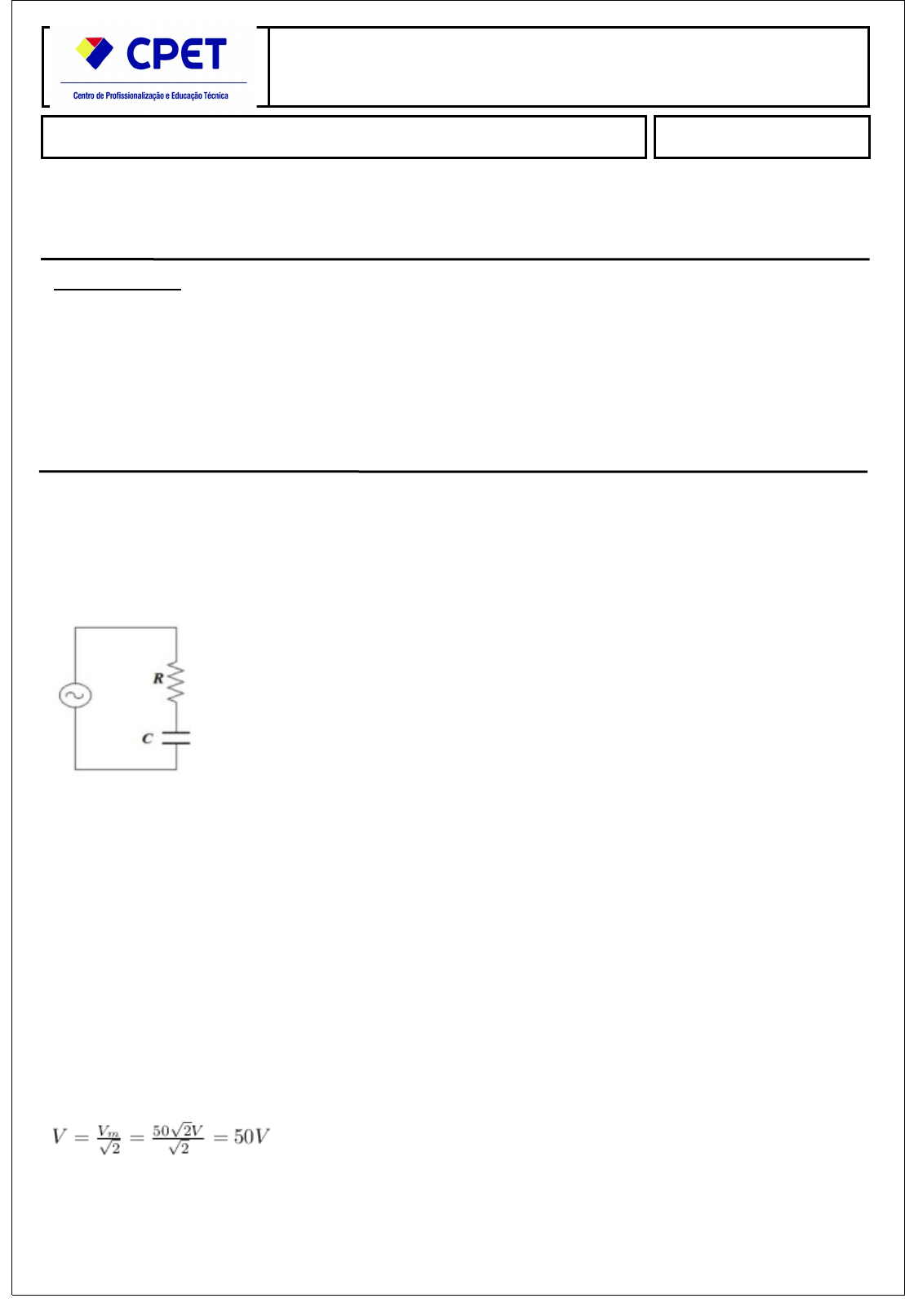

Neste circuito RC série alimentada por uma fonte senoidal de (12,5/π) Hz, 50√2 V de pico. Os valores R e C são respectivamente iguais a 50Ω e 500μF.
Determine o valor da tensão eficaz e a reatância capacitiva:
Resposta:
Neste circuito de corrente alternada:
· O valor eficaz da tensão é de 50 V;
· A reactância capacitiva é de 80 ohms.
Determinação da tensão eficaz da fonte.
Tendo a amplitude da tensão da fonte (o valor de pico dessa tensão) e sabendo-se que a forma de onda é senoidal, podemos determinar a tensão eficaz da fonte de tensão:
Sendo Vm a amplitude da tensão. Essa relação entre o valor eficaz e a amplitude é válida somente para sinais senoidais.
Determinação da reactância capacitiva.
Tendo-se a capacitância C do capacitor e a frequência do sinal senoidal podemos calcular a reactância capacitiva do capacitor em função destes parâmetros:
