Avaliação Final (Discursiva) - Eletricidade (EEL02)

Prévia do material em texto

Prova Impressa
GABARITO | Avaliação Final (Discursiva) - Individual
(Cod.:885816)
Peso da Avaliação 4,00
Prova 70326822
Qtd. de Questões 2
Nota 10,00
Para que um fusível atenda a todos os requisitos de proteção contra as correntes de falta, é
necessário que ele ofereça segurança a todos os elementos localizados após seu ponto de instalação.
Para se definir o fusível ideal para um circuito que compreenderá um motor elétrico, é necessário
analisar o valor da corrente nominal (In) do motor, a corrente de partida (Ip/In) e o tempo total em
que o motor demora para acelerar totalmente. Faça o dimensionamento do fusível para proteger o
motor tipo W21 de 6 cv, 220V, 60Hz de quatro polos, admitindo que o seu tempo de partida seja de 8
segundos (partida direta).
a) Considere o valor de corrente nominal (In) de 18 A e o valor de Ip / In = 8,4. Calcule o valor da
corrente de partida.
b) Calcule a corrente nominal do fusível (If).
Resposta esperada

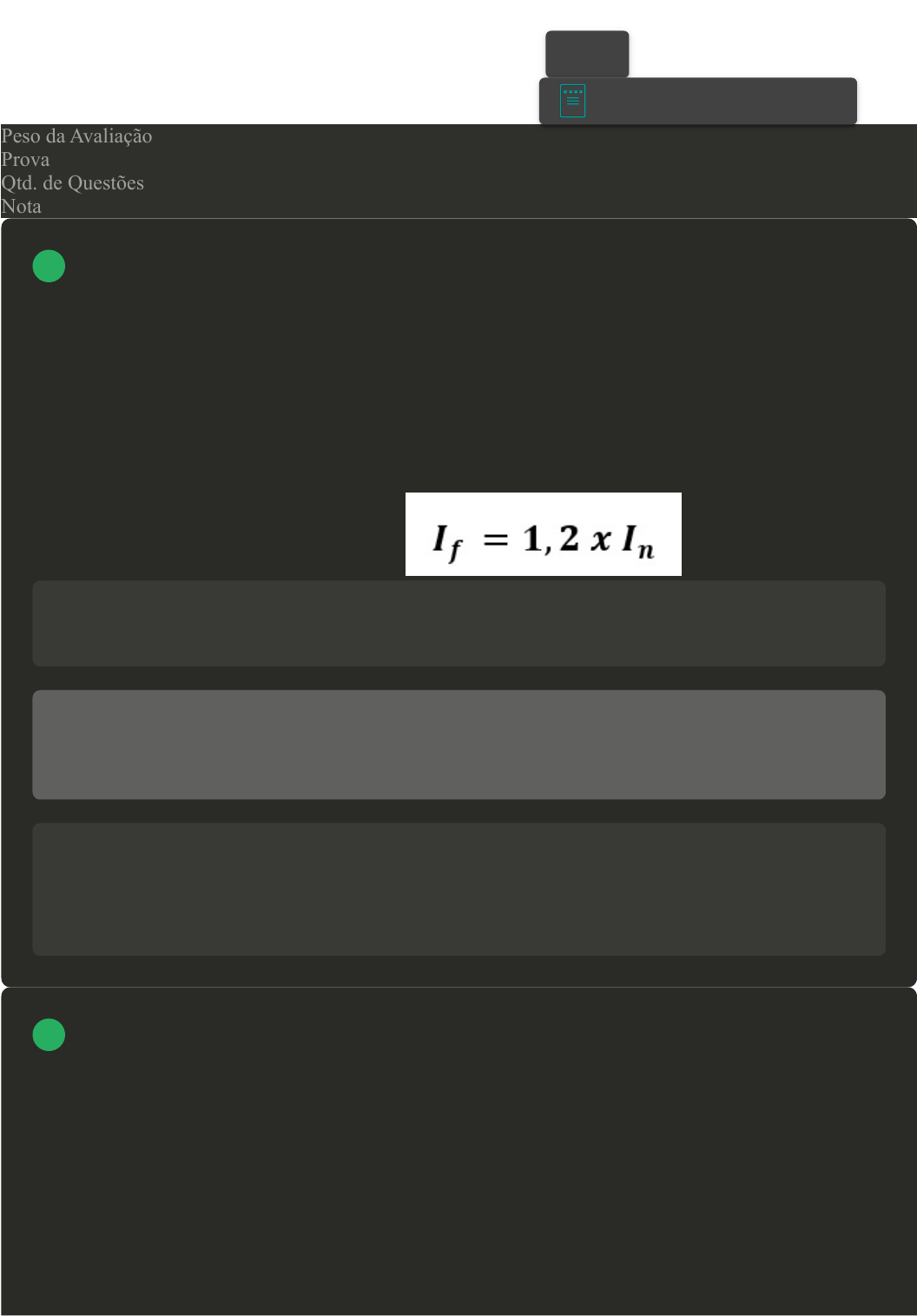

Resposta na figura.
Minha resposta
a) lp/ln = 151,2A b) If = 21,6A Explicação: a) lp/In = 18 --- multiplicando cruzado teremos: Ip =
18 ln -> Ip = 18 . 8,4 = 151,2 A b) If = 1,2 . lp = 1,2 . 18 = 21,6 A
Retorno da correção
Parabéns, acadêmico, sua resposta atingiu os objetivos da questão e você contemplou o esperado,
demonstrando a competência da análise e síntese do assunto abordado, apresentando excelentes
argumentos próprios, com base nos materiais disponibilizados.
[Laboratório virtual – Associação de resistores] No experimento realizado no laboratório virtual
foram associadas lâmpadas em um circuito elétrico em paralelo. Associar lâmpadas em paralelo
significa colocá-las conectadas, por exemplo, aos dois pontos A e B, conforme mostra a figura a
seguir:
 VOLTAR
A+
Alterar modo de visualização
1
2
14/05/2024, 16:37 Avaliação Final (Discursiva) - Individual
about:blank 1/2
Fonte da imagem: https://planetabiologia.com/associacao-de-resistores-mistaem-paralelo-e-em-serie/.
Acesso em: 27 fev. 2023.
Os dispositivos elétricos conectados a esses dois pontos, no caso as lâmpadas, são ditas em paralelo
quando percorrem mais de um caminho e a corrente elétrica tem tantos caminhos para fluir quantos
forem os números de lâmpadas. Diante deste contexto responda:
Quais são as características do circuito elétrico de associação de lâmpadas em paralelo?
Resposta esperada
Nas lâmpadas ou os dispositivos conectados em paralelo, a diferença de potencial
fornecida pela fonte é igual em cada uma das lâmpadas ou dispositivos.
A corrente elétrica total que percorre o circuito fica dividida entre os vários ramos ou
caminhos paralelos. A lei de Ohm se aplica separadamente a cada ramo.
A corrente elétrica total é a soma das correntes em cada lâmpada ou dispositivo, pois
percorre vários caminhos ao longo do circuito. Esta soma é igual à corrente da bateria ou
de outra fonte de tensão que alimenta o circuito.
Minha resposta
As características do circuito elétrico da Figura de associação de lâmpadas em paralelo são as
seguintes: • As lâmpadas ou os dispositivos são conectadas aos pontos A e B, cada uma, logo a
diferença de potencial fornecida pela fonte é igual em cada uma das lâmpadas ou dispositivos; •
A corrente elétrica total que percorre o circuito fica dividida entre os vários ramos ou caminhos
paralelos. A lei de Ohm se aplica separadamente à cada ramo; • A corrente elétrica total é a soma
das correntes em cada lâmpada ou dispositivo, pois percorre vários caminhos ao longo do
circuito. Esta soma é igual à corrente da bateria ou de outra fonte de tensão que alimenta o
circuito.
Retorno da correção
Parabéns, acadêmico, sua resposta atingiu os objetivos da questão e você contemplou o esperado,
demonstrando a competência da análise e síntese do assunto abordado, apresentando excelentes
argumentos próprios, com base nos materiais disponibilizados.
