1 Marcar para revisão

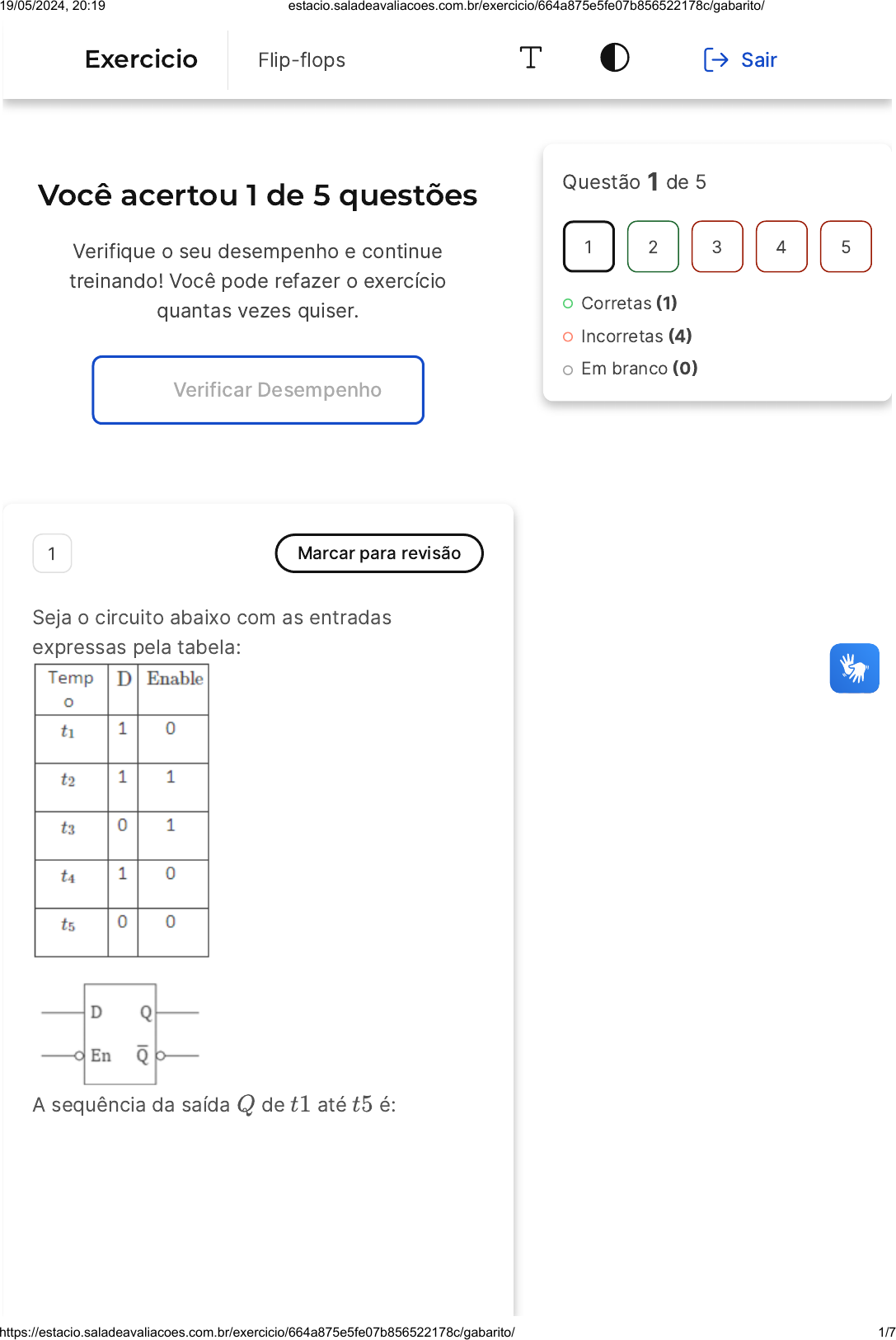

Seja o circuito abaixo com as entradas
expressas pela tabela:
A sequência da saída   de   até   é: Q t1 t5
Questão 1 de 5
Corretas �1�
Incorretas �4�
Em branco �0�
1 2 3 4 5
Exercicio Flip-flops Sair
19/05/2024, 20:19 estacio.saladeavaliacoes.com.br/exercicio/664a875e5fe07b856522178c/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664a875e5fe07b856522178c/gabarito/ 1/7
A
B
C
D
E
Indeterminado, 0, 1, 1 e 1
Indeterminado, 1, 0, 0 e 0
1, 1, 1, 1 e 0
1, 0, 1, 1 e 0
0, 0, 1, 0 e 0
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
A resposta correta é: 1, 1, 1, 1 e 0.
2 Marcar para revisão
Em circuitos digitais, a precisão na transição de
estados é vital. Os flip-flops JK são projetados
para eliminar a ambiguidade dos estados,
introduzindo flexibilidade e controle na síntese
de circuitos lógicos, graças à sua habilidade em
alternar estados.
Qual característica permite ao flip-flop JK evitar
a condição de indecisão presente em outros
flip-flops?
19/05/2024, 20:19 estacio.saladeavaliacoes.com.br/exercicio/664a875e5fe07b856522178c/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664a875e5fe07b856522178c/gabarito/ 2/7
A
B
C
D
E
Entrada de habilitação
Feedback positivo
Capacidade de alternância
Entradas de set e reset
Controle de clock
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A característica distintiva do flip-flop JK é
sua capacidade de alternância, permitindo-
lhe mudar de estado cada vez que o pulso
de clock é aplicado, evitando assim a
ambiguidade de estados indesejados. Isso
o diferencia de outros flip-flops, onde
condições específicas podem levar a
indecisões.
3 Marcar para revisão
Qual é o nome do dispositivo representado na
figura abaixo:
19/05/2024, 20:19 estacio.saladeavaliacoes.com.br/exercicio/664a875e5fe07b856522178c/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664a875e5fe07b856522178c/gabarito/ 3/7
A
B
C
D
E
Flip-flop T
Latch D
Flip-flop D
Flip-flop JK
Latch RS
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
A resposta correta é: Flip-flop T
4 Marcar para revisão
A respeito do flip-flop considere as seguintes
afirmações:
D
19/05/2024, 20:19 estacio.saladeavaliacoes.com.br/exercicio/664a875e5fe07b856522178c/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664a875e5fe07b856522178c/gabarito/ 4/7
A
B
C
D
E
I� Se o flip-flop se comporta como um
flip-flop T
II� A saída muda de estado sempre que ocorre o
bordo apropriado do sinal de relógio e
III� Pode ser implementado colocando em curto
as entradas e de um flip-flop
Estão corretas:
D =
¯̄¯̄
Q
D = 1
J K JK
Apenas as afirmações II e III
Nenhuma das afirmações
Apenas a afirmação II
Apenas a afirmação I
Apenas a afirmação III
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
As afirmações apresentadas na questão
estão todas incorretas. A afirmação I está
errada porque quando \�D � \overline{Q}\),
o flip-flop D não se comporta como um flip-
flop T. A afirmação II também está
incorreta, pois a saída do flip-flop D não
muda de estado sempre que ocorre o
bordo apropriado do sinal de relógio e \�D �
1\). Por fim, a afirmação III está errada
porque o flip-flop D não pode ser
implementado colocando em curto as
entradas \�J\) e \�K\) de um flip-flop \�JK\).
19/05/2024, 20:19 estacio.saladeavaliacoes.com.br/exercicio/664a875e5fe07b856522178c/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664a875e5fe07b856522178c/gabarito/ 5/7
A
B
C
D
E
Portanto, nenhuma das afirmações está
correta.
5 Marcar para revisão
No circuito apresentado na figura,
os valores de   nos instantes  ,  e   são
respectivamente:
Q t1 t2 t3
0, 1 e 0
1, 0 e 1
0, 1 e 1
0, 0 e 1
1, 1 e 0
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
19/05/2024, 20:19 estacio.saladeavaliacoes.com.br/exercicio/664a875e5fe07b856522178c/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664a875e5fe07b856522178c/gabarito/ 6/7
Gabarito Comentado
A resposta correta é: 0, 0 e 1.
