Você acertou 5 de 5 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
1 Marcar para revisão

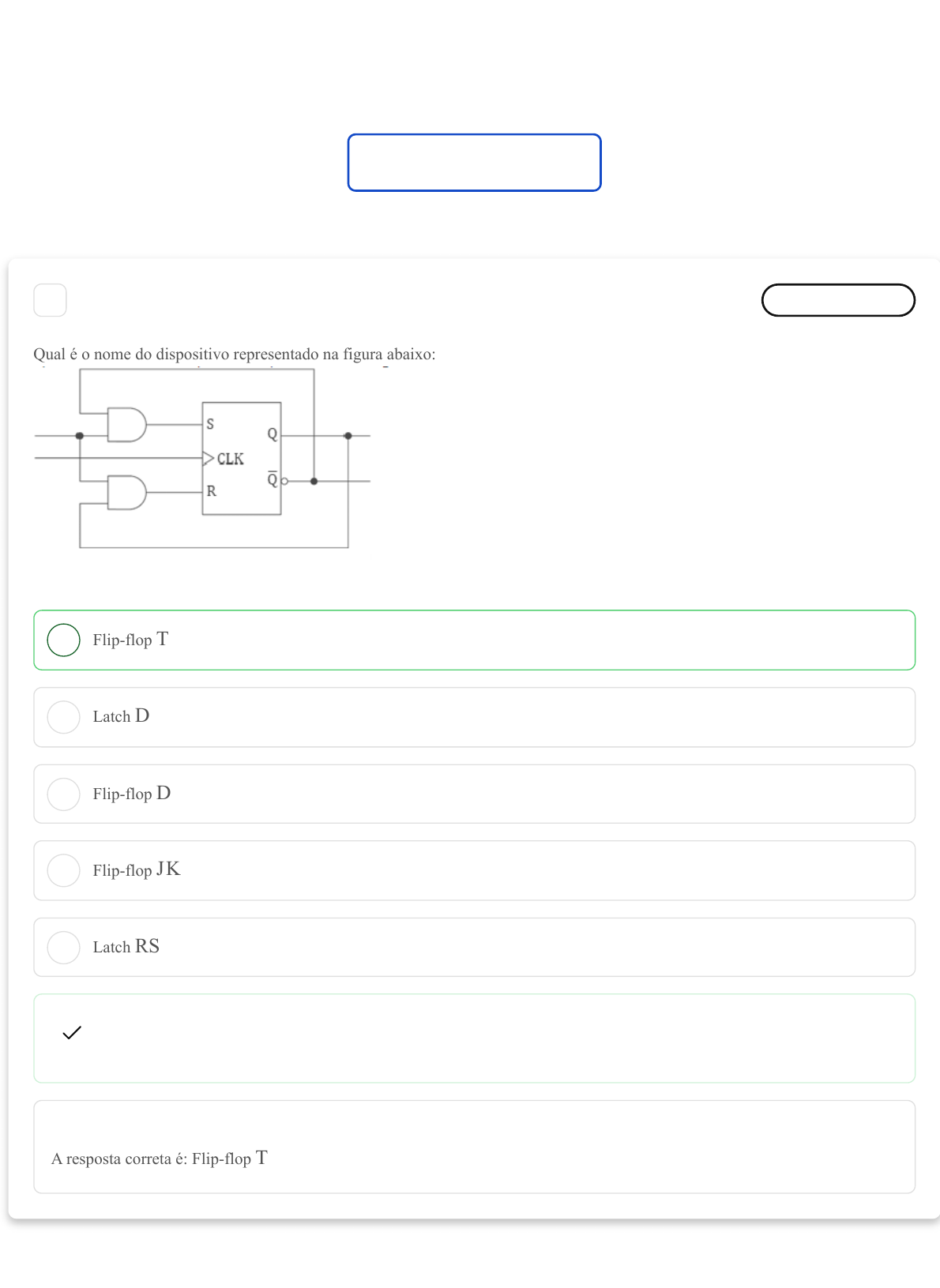

Qual é o nome do dispositivo representado na figura abaixo:

Flip-flop T
Latch D
Flip-flop D
Flip-flop JK
Latch RS
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta correta é: Flip-flop T
A
B
C
D
E
2 Marcar para revisão
A respeito do flip-flop considere as seguintes afirmações:
I- Se o flip-flop se comporta como um flip-flop T
II- A saída muda de estado sempre que ocorre o bordo apropriado do sinal de relógio e
III- Pode ser implementado colocando em curto as entradas e de um flip-flop
Estão corretas:
D
D = ¯̄¯̄Q
D = 1
J K JK
Apenas as afirmações II e III
Nenhuma das afirmações
Apenas a afirmação II
Apenas a afirmação I
Apenas a afirmação III
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
As afirmações apresentadas na questão estão todas incorretas. A afirmação I está errada porque quando \(D = \overline{Q}\), o
flip-flop D não se comporta como um flip-flop T. A afirmação II também está incorreta, pois a saída do flip-flop D não muda
de estado sempre que ocorre o bordo apropriado do sinal de relógio e \(D = 1\). Por fim, a afirmação III está errada porque o
flip-flop D não pode ser implementado colocando em curto as entradas \(J\) e \(K\) de um flip-flop \(JK\). Portanto, nenhuma
das afirmações está correta.
3 Marcar para revisão
Seja o circuito abaixo com as entradas expressas pela tabela:
A
B
C
D
E
A sequência da saída de até é: Q t1 t5
Indeterminado, 0, 1, 1 e 1
Indeterminado, 1, 0, 0 e 0
1, 1, 1, 1 e 0
1, 0, 1, 1 e 0
0, 0, 1, 0 e 0
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta correta é: 1, 1, 1, 1 e 0.
4 Marcar para revisão
Em circuitos digitais, a precisão na transição de estados é vital. Os flip-flops JK são projetados para eliminar a ambiguidade dos
estados, introduzindo flexibilidade e controle na síntese de circuitos lógicos, graças à sua habilidade em alternar estados.
Qual característica permite ao flip-flop JK evitar a condição de indecisão presente em outros flip-flops?
A
B
C
D
E
A
B
C
Entrada de habilitação
Feedback positivo
Capacidade de alternância
Entradas de set e reset
Controle de clock
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A característica distintiva do flip-flop JK é sua capacidade de alternância, permitindo-lhe mudar de estado cada vez que o
pulso de clock é aplicado, evitando assim a ambiguidade de estados indesejados. Isso o diferencia de outros flip-flops, onde
condições específicas podem levar a indecisões.
5 Marcar para revisão
No circuito apresentado na figura, os valores de nos instantes , e são respectivamente:

Q t1 t2 t3
0, 1 e 0
1, 0 e 1
0, 1 e 1
D
E
0, 0 e 1
1, 1 e 0
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta correta é: 0, 0 e 1.
