MANUAL DE USO DO MEDIDOR PORTÁTIL DE
FLUORESCENCIA MODELO CHLOROPHYLL
FLUOROMETER 0S-30P1


PROF. DR. CARLOS A. MARTINEZ Y HUAMAN
Departamento de Biologia, FFCLRP
Universidade de São Paulo
14040-901, Ribeirão Preto, SP
carlosamh@ffclrp.usp.br


_________________________________________________






MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



2
ÍNDICE
Pag.
I. CONCEITOS BÁSICOS DE FLUORESCÊNCIA 3
II. CARACTERÍSTICAS DO APARELHO OS-30P 7
III. OPERAÇÃO DO APARELHO OS-30P 11
 3.1. Determinação dos Parâmetros da Fluorescência:
Teste Screening Fv/Fm
12
 3.2. Determinação da Curva de Fluorescência: Fast
 Kinetics Test
15
IV. MANEJO DOS DADOS 19
 4.1. Abrir arquivo novo 19
 4.2. Visualizar os dados 19
 4.3. Apagar arquivos 21
V. TRANSFERENCIA DE DADOS 22
 5.1. Uso do programa Data Capture 24
VI. AJUSTE DO SISTEMA DO APARELHO 26
VII. DIAGNOSTICO DO SISTEMA 27
VIII. REFERENCIAS 27





MANUAL DE USO DO MEDIDOR PORTÁTIL DE
FLUORESCENCIA MODELO CHLOROPHYLL
FLUOROMETER 0S-30P
MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



3

I. CONCEITOS BÁSICOS DE FLUORESCÊNCIA

A luz solar é a fonte primária de toda a energia que mantém a biosfera
de nosso planeta. Por meio da fotossíntese, as plantas convertem a energia
física da luz solar em energia química, e esse processo é essencial para a
manutenção de todas a formas de vida aqui existentes.
A fotossíntese pode ser definida como um processo físico-químico,
mediante o qual os organismos fotossintéticos sintetizam compostos orgânicos
a partir de matéria-prima inorgânica, na presença de luz solar. O processo
fotossintético das plantas ocorre nos cloroplastos e resulta na liberação de
oxigênio molecular e na captura de dióxido de carbono da atmosfera, que é
utilizado para sintetizar açúcares que logo são convertidos em amido ou
celulose.
A fotossíntese é possível nas plantas devido à sensibilidade das
moléculas de clorofila à luz. Quando as clorofilas absorvem luz (fótons)
passam de um estado basal (Chl a) para um estado excitado de nível de
energia mais alto denominado singlet 1 (Chl a*). O estado excitado é muito
instável de vida muito curta (~10-8 s). Assim, os pigmentos fotossintéticos, após
ser excitados pelos fótons de luz, dissipam a energia absorvida por meio de
três vias de dissipação (desexcitação) (figura 1):

1. Dissipação fotoquímica, pela qual a energia absorvida é utilizada
para processos fotoquímicos da fotossíntese que envolve a formação de poder
redutor (NADPH) e de ATP, que serão utilizados posteriormente na fase de
redução do CO2 da fotossíntese, para a produção final de carboidratos.

2. Fluorescência, que é a re-emissão da energia absorvida pelas
clorofilas, na forma de luz.

MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



4
3. Calor, que é a dissipação não-fotoquímica na forma de radiação
infravermelha.

Sob condições ambientais normais, a dissipação da energia para
eventos fotoquímicos da fotossíntese é maior que a dissipação da energia
como fluorescência ou como calor (Figura 1).







No entanto, sob situações de estresse, a dissipação fotoquímica da
energia diminui e a dissipação não fotoquímica e fluorescência aumentam
(Figura 2).
Figura 1. Absorção de energia radiante pelas clorofilas (Chl a) e
as três formas de dissipação da energia da clorofila excitada (Chl
a*) sob condições ótimas de meio ambiente. Observe-se que
maior quantidade de energia é utilizada para a fotossíntese e
pouca energia é dissipada como luz (fluorescência) e calor
Fotossíntese
(fotoquímica)

fluorescência

calor
energia
Chl a
Chl a*
MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



5






Os três processos de dissipação da energia luminosa pelas moléculas
de clorofila (dissipação fotoquímica, fluorescência e calor) são competitivos e
dependem das condições de crescimento das plantas. Por tanto, a avaliação
da fluorescência da clorofila pode servir para determinar a eficiência ou
ineficiência da utilização da energia absorvida através da fotossíntese e, ao
mesmo tempo, se constituir num parâmetro de avaliação importante para
monitorar o estresse em plantas (Corney et al, 2003; Frachebout, 2006, Roden
& Ball, 1996).
Através dos aparelhos para medir a fluorescência podem ser estimados
vários parâmetros. Na condição de ausência de luz (folha no escuro) e antes
Figura 1. Absorção de energia radiante pelas clorofilas (Chl a) e
as três formas de dissipação da energia da clorofila excitada
(Chl a*) sob condições de estresse abiótico. Observe-se que
maior quantidade de energia é dissipada como luz
(fluorescência) e calor
Fotossíntese
(fotoquímica)


fluorescência

calor
energia
Chl a
Chl a*
MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



6
da aplicação do pulso saturante de luz, a emissão da fluorescência é mínima, e
é denominada F0 ou fluorescência inicial (Figura 3).
Durante a aplicação do pulso saturante de luz, a emissão da
fluorescência é máxima, e é definida como FM (fluorescência máxima). A
diferença entre FM e F0 é denominada FV (fluorescência variável).
Assim, o Rendimento Fotoquímico Máximo do Fotossistema II (φ PSII)
pode ser avaliado através da relação:

φ PSII = (FM –F0 )/FM = FV/FM


Figura 3 Curva de Indução da fluorescência em folhas adaptadas a escuro
pelo período de 15 minutos.



II. CARACTERÍSTICAS DO APARELHO OS-30P

MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



7
O Aparelho OS-30P (Figura 4) é um fluorômetro básico, porém muito
prático que permite medir de forma rápida e automática os seguintes
parâmetros da fluorescência (Opti-Sciences, 2004):

F0 = Fluorescência inicial (mínima)
FM = Fluorescência máxima
Ftr = Fluorescência terminal
T1/2 = Tempo médio entre F0 e FM
FV/FM = razão entre Fluorescência variável (FM-F0) e FM

 FV/FM = (FM-F0) / FM

Como indicado anteriormente, o parâmetro FV/FM é um bom indicar do
Rendimento Fotoquímico Máximo do Fotossistema II (φ PSII).

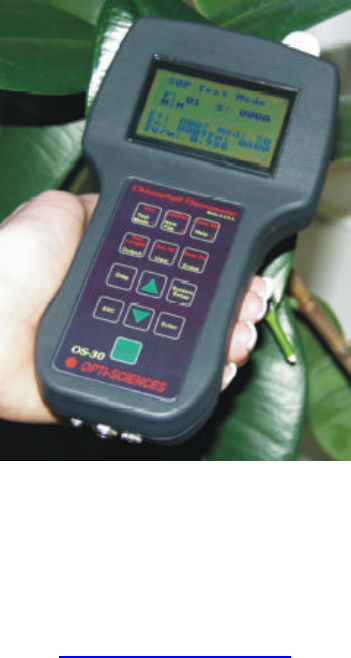

Figura 4. Fluorômetro modelo OS-30P

Tela de leitura
de dados e
configuração
Teclado de
funções
MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



8
O fluorômetro OS-30P (Figura 4) apresenta um teclado de diversas funções
e uma tela onde é possível visualizar as leituras realizadas, bem como realizar a
configuração do aparelho.
Os parâmetros da fluorescência resultam de uma curva de indução da
fluorescência (Figura 3), logo de um período escuro ao qual são submetidas as
amostras, e que pode variar de 10 a 15 minutos.
Os dados coletados são armazenados na memória do aparelho e logo
transferidos para computador através da porta serial localizada na base do
aparelho (Figura 5).
Na base do aparelho também esta localizada a conexão para carga da
bateria e a luz para observar o estado de carga da bateria (Figura 5).



Figura 5. Parte inferior do aparelho OS-30P mostrando: 1. O indicador de
status – Status Indicator (vermelho quando a bateria esta descarregada e
verde quando esta com carga completa), 2. A conexão para carga da bateria
(Charger Port) e 3. A porta serial (Serial Port) para transferência de dados a
computador.

MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



9
Na parte posterior do aparelho encontra-se o sensor de amostragem da
fluorescência (Figura 6). É através de este sensor que se induz e se detecta a
fluorescência.



Figura 6. Parte posterior do aparelho mostrando o sensor de amostragem
(Sample Probe) através do qual se induz e se detecta a fluorescência.

 Para a medição dafluorescência em folhas, é necessária a utilização de
pinças clipes específicas, as quais são colocadas nas folhas (Figura 7).
 Logo de colocadas nas folhas, as janelas das pinças devem ser fechadas, a
fim de manter o tecido foliar a ser medido, sob condições de escuridão pelo
período mínimo de 10 a 15 minutos.
 Após esse período, o sensor do aparelho é colocado na abertura da pinça,
se abre a janela e se procede a fazer a leitura da fluorescência (Figura 8).
 Todos os parâmetros de fluorescência lidos aparecem na tela. Por tanto, é
possível conferir imediatamente a qualidade dos dados coletados.


MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



10

Figura 7. Pinças clipes colocadas nas folhas antes da leitura da
fluorescência.



Figura 8. Colocação do sensor de fluorescência na pinça clipe para fazer a
leitura da fluorescência, logo de um período de 10 a 5 minutos no escuro.




Pinça
clipe
MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



11
III. OPERAÇÃO DO APARELHO OS-30P

Para ligar o aparelho apertar a tecla POWER. Na tela aparecerá o texto:



Com essa tela, as funções do aparelho controladas pelo teclado em
amarelo estão em operação.
Essas funções são:
Ø File management (manejo dos arquivos);
Ø Diagnostic (Diagnostico);
Ø System management (manejo do sistema) e
Ø Test selection (seleção de teste).

TESTE DE OPERAÇÃO

Ø Seleção do Modo de Teste (TEST MODE). No Modo Teste, as teclas
com letras vermelhas permanecem ativas.

Ø Para iniciar o teste apertar a tecla:


Ø Aparecem na tela duas opções: Screening Fvm e Fast Kinetics
MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



12
Ø Com o aparelho podem ser determinados:
o Os parâmetros da fluorescência através da opção
“Screening Fv/Fm” (mais utilizado para medições rápidas
e em grande volume).
o As curvas de fluorescência através da opção “Fast
Kinetics” (opção que utiliza muita memória do aparelho para
a construção das curvas)



Ø Selecionar a opção desejada com as setas ∆ ou ∇ logo aperte
ENTER

3.1. DETERMINAÇÃO DOS PARÂMETROS DA FLUORESCÊNCIA:
TESTE FV/FM (SCRENNING FVM)

Quando Selecionada a opção Screening Fvm se procede com o teste
FV/FM para determinar todos os parâmetros da fluorescência. Logo de apertada a
tecla ENTER aparece a seguinte tela:

MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



13



 A partir dessa tela é possível selecionar as seguintes funções e parâmetros:

3.1.1. Ajuste de modo de captura de dados: (Data logging mode)
Ø Apertar a tecla


Ø Aparecem duas alternativas para L (logging – coleta de dados): (A) e
(M)
A: Designa o modo automático de salvamento dos dados
(recomendado)
M: Designa o modo manual para o salvamento dos dados

3.1.2. Ajuste da intensidade de modulação (MOD)

A intensidade da modulação (MOD: #) pode ser ajustada de 1 a 9
(unidades arbitrárias)
A intensidade de modulação pode ser mudada com as teclas ∆ ou ∇.
Ø Um ajuste de MOD: 2 é normalmente utilizado.
Ø Um bom ajuste é alcançado quando o valor de Ft é
aproximadamente 30 e fica estabilizado.
MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



14
Ø Quando Ft continua aumentando, o valor de intensidade de
modulação está muito alto. Por tanto, MOD deve ser abaixado.
Ø Para realizar medições, o valor mínimo de Ft é de 20.

3.1.3. Realizando as Medições

Para iniciar as medições aperta a tecla:



Ø Quando o aparelho está realizando medições aparece na tela “Busy”
(ocupado)
Ø Quando a leitura esta completa é ouvido um “BiP” e logo aparecem os
dados de fluorescência na tela.
Visualizar os dados da tela e conferir:
1. A leitura tem sido automaticamente salva quando aparece a letra S
depois do L:A (L:AS) na tela.
2. Se não aparece a letra S depois de L:A, a leitura não foi salva.
3. Para salvar a leitura apertar a tecla:



 Depois do teste aparece a seguinte tela:

MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



15

Nesta tela:
Ft = é o valor da fluorescência atual
Fo = é o valor da Fluorescência Mínima
Fm = é o valor da Fluorescência máxima
Fv/Fm = razão Fv/Fm, indica a eficiência quântica máxima do
fotossistema II.

Parâmetros de teste:
F : Número do arquivo (File)
L: Indicador do manejo das leituras: A (modo automático); M (modo
manual); S após A ou M (a leitura tem sido salvada). Branco ( a leitura não
tem sido salvada ou deletada)
 S: Número da amostra que tem sido armazenada.
Mod: Intensidade da modulação.

3.2. DETERMINAÇÃO DA CURVA DA FLUORESCENCIA: TESTE
CINÉTICA RÁPIDA (FAST KINETICS TEST)
 No teste de cinética rápida é construída uma curva de indução da
fluorescência como mostrada da figura 3.
 A seleção deste teste (Fast Kinetics) é realizada na tela

MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



16


 Aparece a seguinte tela:



Ø A partir de esta tela as teclas em vermelho estão ativas:
Ø Test Setup: Ajustes através da tecla:




MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



17

 Nesta tela:
Ø Test length: Duração da leitura (ajustar entre 2 a 255
segundos).
Ø Actinic Intensity: Intensidade da luz actínica (entre 100 a
1.100 uE).
Ø Actinic calibration: calibrado em fabrica.

Para o ajuste do modo de captura de dados, apertar a tecla:



Ajuste em A (automático), M (manual) igual que o teste Fv/Fm
Ajuste da intensidade de modulação (Mod) igual que no teste Fv/Fm
Para iniciar o teste apertar:




MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



18
Ao final da leitura aparece uma tela:


Nesta tela:
Dados de fluorescência:
Ft: Valor da fluorescência atual.
Fo: Fluorescência mínima
Fm: Fluorescência máxima
Fv/Fm: razão entre fluorescência variável e máxima.
Ftr: Fluorescência terminal
T1/2: tempo médio entre Fo e Fm
Para ver os dados de fluorescência apertar


Para sair da tela, aperte ESC

Parâmetros do teste
Trace # : Número da curva
Log: A (automatico), M (manual), S (leitura salva) igual que no
teste anterior.
ActI: Intensidade da luz actínica
Tlen: duração da leitura (segundos)
MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



19
Mod: intensidade da modulação.

IV. MANEJO DOS DADOS

4.1. PARA ABRIR UM NOVO ARQUIVO APERTAR A TECLA :


Ø AJUSTAR O NUMERO DO ARQUIVO (1 A 60) COM AS TECLAS ∆
ou ∇.

4.2. VISUALIZAR OS DADOS
Ø APERTAR A TECLA



Ø SELECIONAR:
Screening Fvm
ou
Fast Kinetics

APARECE UMA TELA:

MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



20


Para a busca do arquivo, utilizar as teclas: ∆ ou ∇.

Aparece a SEGUINTE TELA:





Onde:
F: Número do arquivo
S: Número da amostra
On: xx/xx: data da coleta
Fo, Fm, Fv/Fm: dados coletados.
M: Intensidade da modulação

Ø PARA VISUALIZAR O TRAÇO DA FLUORESCÊNCIA APERTAR:

MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



21



4.3. APAGAR ARQUIVOS

Ø APERTAR A TECLA


Ø SELECCIONAR:
SCREENING FVM
OU
FAST KINETICS

Ø APARECE NA TELA



Ø Selecionar o arquivo a ser apagado e logo ENTER.
Ø Para sair sem deletar apertar ESC

MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



22
ATENÇÃO: SE SELECIONADO O NUMERO 00 SE APAGAM TODOS OS
ARQUIVOS DA MEMORIA!

Ø PARA APAGAR UM TRAÇO (CURVA DA FLUORESCÊNCIA),
SELECIONAR DELETE FILE: FAST KINETICS E PROCEDER DA
MESMA FORMA QUE NO CASO ANTERIOR.




V. TRANSFERENCIA DE DADOS

Ø OS DADOS SÃO TRANSFERIDOS UTILIZANDO O PROGRAMA
DATA CAPTURE.
Ø TAMBEM PODE SER UTILIZADOO HYPERTEMINAL DO
WINDOWS.

NO APARELHO, PARA A TRANSFERENCIA DE DADOS, UTILIZAR A TECLA:



OS DADOS SÃO TRANSFERIDOS NO FORMATO ASCII.
MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



23
NA TELA APARECEM TRES OPÇÕES:

Ø ENVIO DE SCREENING FVM (ENVIO DE PARAMETROS)
Ø ENVIO DE FAST KINETICS (ENVIO DE CURVAS)
Ø ENVIO DE INVENTORY (TRANSFERENCIA DE TODOS OS ARQUIVOS
DO APARELHO).


CASO ESPECIAL: QUANDO SELECIONADO O FILE 0 (ZERO) SÃO
TRANSFERIDOS TODOS OS ARQUIVOS DA MEMÓRIA DO APARELHO.

Os dados transferidos de Screening Fvm (somente parâmetros da
fluorescência) aparecem no seguinte formato:


Os dados transferidos de Fast Kinetics (curvas de fluorescência),
aparecem no seguinte formato:
MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



24



5.1. USO DO PROGRAMA DATA CAPTURE.
 O programa Data Capture é um software da Opti-Sciences que permite
transferir os dados para computador de vários aparelhos fabricados por essa
firma.
 Logo de instalado o programa aparece a seguinte tela:


Quando o programa reconhece um determinado aparelho conectado,
aparece na parte inferior esquerda o nome do aparelho encontrado (OS1-FL, no
exemplo).
MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



25
 Neste momento, o aparelho e o programa estão prontos para a
transferência dos dados.
 A transferência dos dados pode ser realizada diretamente do programa ou
do aparelho.
 Para a transferência dos dados a partir do aparelho OS-30P, iniciar a
transferência clicando em Download Data do programa. Neste ponto, iniciar a
transferência de dados do aparelho.
 Quando o programa detecta o envio de dados, aparece a mensagem:
“Receiving data....”.
 Quando termina a transferência de dados, aparece a mensagem: “Transfer
completed successfully”
 Os dados aparecerão na tela Fluorescence Data:



 A seguir os dados devem ser salvos clicando Save Data

 Para a transferência de dados a partir do programa, verificar em OPTIONS
a existência do menu: “Use remote control download command set”
 Neste caso é necessário acessar aos dados do aparelho através do
comando Get Inventory

MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



26


 Em File Inventory aparecerão os arquivos de dados do aparelho que
podem ser transferidos.
 Para transferir os dados clicar duas vezes no arquivo desejado e logo clicar
em Download Data.
 A seguir salvar os dados como indicado acima.

VI. AJUSTE DO SISTEMA DO APARELHO (SYSTEM SETUP)

O System Setup é acessado por meio da tecla:




MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



27
Permite ajustar:
Ø FORMAT: selecionar o formato da data
Ø DATE: AJUSTAR A DATA DE ACORDO AO FORMATO
Ø TIME: AJUSTE DA HORA
Ø BACKLIGHT: AUTO
Ø BRIGHTNESS: AJUSTE DO BRILHO EM %
Ø AUTO-OFF:
o ON: O APARELHO SE DESLIGA
AUTOMATICAMENTE APÓS 4 MINUTOS SEM USO.
o OFF: O APARELHO SE DESLIGA SOMENTE COM A
TECLA POWER

VII. DIAGNOSTICO DO SISTEMA (Systems Diagnostics)
 O diagnóstico é utilizado pelo fabricante para teste e calibração do
aparelho.


VIII. REFERENCIAS
Corney, H., J. Sasse, P. Ades. 2003. Assessment of salt tolerance in eucalyptus
using chlorophyll fluorescence attributes. New Forests 26: 233-246.
Fracheboud, Y. 2006. Using Chlorophyll Fluorescence to Study Photosynthesis.
http://www.ab.ipw.agrl.ethz.ch/~yfracheb/flex.pdf (aceso em 09/2006).
Opti-Sciences. 2004. OS-30P Chlorophyll Meter. Operation Manual. 49 p.
Roden, J., M. Ball. 1996. The effect of elevated CO2 on growth and photosynthesis
of two Eucalyptus species exposed to high temperature and water stress.
Plant Physiol. 111: 909-919.




MANUAL DE USO DO MEDIDOR PORTÁTIL DE FLUORESCENCIA MODELO OS-30P



28

NOTA IMPORTANTE

O MANUAL DE USO descrito deve ser complementado com a leitura completa
do Manual Original do Aparelho.

Para qualquer dúvida sobre o presente manual de uso ou sobre o manual do
aparelho, por gentileza, entrar em contato com o autor deste documento:

PROF. DR. CARLOS A. MARTINEZ Y HUAMAN
Departamento de Biologia, FFCLRP
Universidade de São Paulo
14040-901, Ribeirão Preto, SP
carlosamh@ffclrp.usp.br
Telefono: 016 3602 3648
