Avaliação II - Individual (Cod.:956065) Código da prova: 81280194
Disciplina: Topografia Avançada e Locação de Obras (ECE101) Período para responder: 06/05/2024 - 21/05/2024
Peso: 2,00

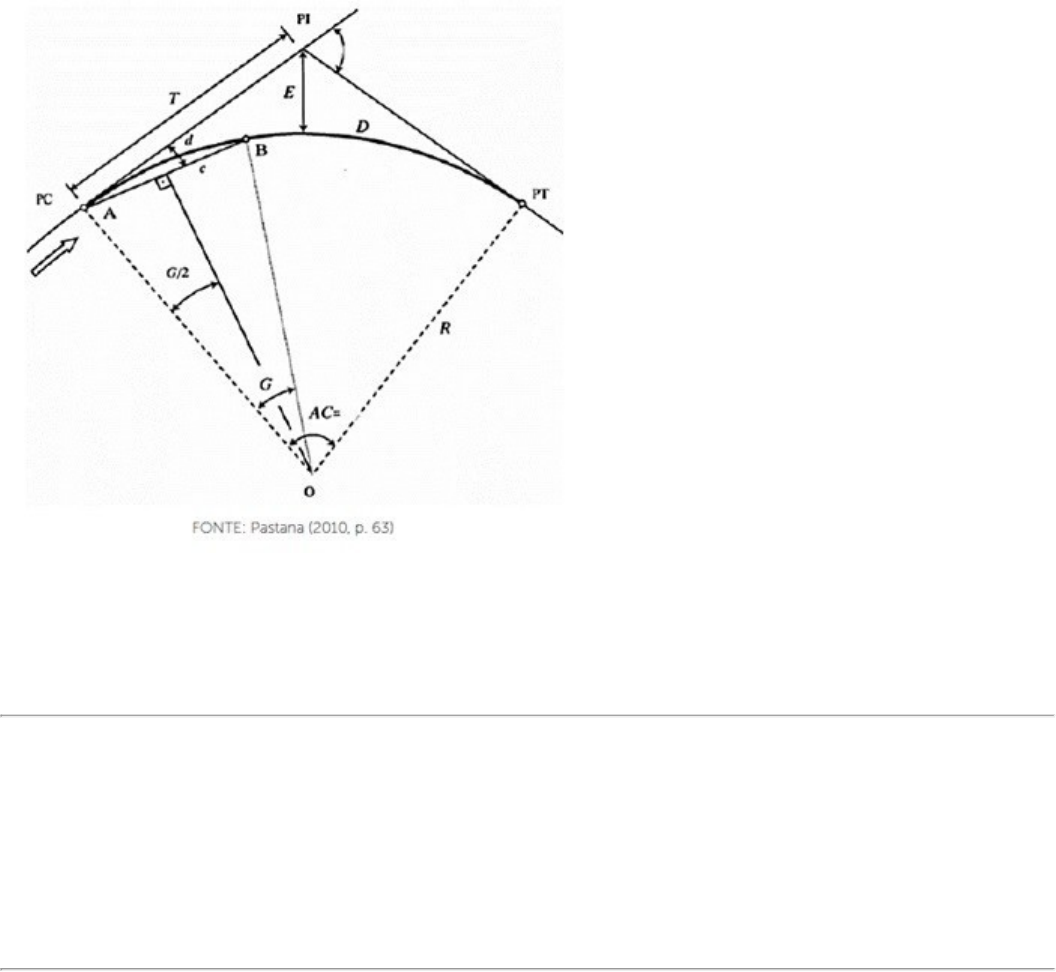

1 - Uma curva horizontal circular é composta de diversos parâmetros, como pode ser visto na figura a seguir. Sobre o item AC, analise as sentenças a seguir: I- É conhecido como aresta central da curva. II- É a deflexão das tangentes. III- Pode ser determinado pela diferença entre os ângulos azimutes. IV- Assemelha-se ao ângulo de deflexão da curva. Assinale a alternativa CORRETA:
A) As sentenças I e II estão corretas.
B) As sentenças I e III estão corretas.
C) As sentenças I, II e III estão corretas.
D) As sentenças II, III e IV estão corretas.
2 - A curva horizontal de transição é empregada visando equilibrar a ação das forças sobre os veículos em curva. A implantação da transição pode ser realizada de formas diferentes. Com relação ao tipo de implantação, assinale a alternativa CORRETA:
A) Curva conservada.
B) Velocidade conservada.
C) Raio conservado.
D) Transição conservada.
3 - A implantação de uma curva circular pode ser realizada de três formas distintas: pelo método do raio conservado, pelo método do centro conservado e método do raio e centros conservados. Sobre o segundo método, analise as sentenças a seguir: I- O centro é conservado e o raio é alterado. II- O raio é reduzido subtraindo-se um fator p, que equivale ao afastamento da curva em relação a sua tangente. III- O fato de se reduzir o raio pode ser considerada uma desvantagem do método, sendo assim utilizado em situações específicas. Assinale a alternativa CORRETA:
A) Somente a sentença I está correta.
B) Somente a sentença II está correta.
C) As sentenças I, II e III estão corretas.
D) Somente a sentença III está correta.
20/05/2024, 17:08
about:blank
about:blank
2/3
4 - Uma curva vertical de arco de parábola de segunda grau deve ter sua equação definida a partir de alguns parâmetros. Considere uma flecha de 0,35 m, um comprimento da curva de 120 metros e um raio de 1000 metros. Sobre esse tipo de curva, classifique V para as sentenças verdadeiras e F para as falsas: ( ) A equação da curva é de y = 0,0000972x². ( ) Para o cálculo da equação deve-se considerar o raio da curva. ( ) O comprimento da curva é diretamente proporcional a y. Assinale a alternativa que apresenta a sequência CORRETA:
A) F - V - F.
B) V - F - F.
C) F - F - V.
D) V - F - V.
5 - Em um traçado de uma via, é necessário que o seu perfil apresente transições suaves entre os segmentos retos e o trecho com elevações (linhas de greide). Com base na harmonia de greide e curva e pensando qual curva é utilizada nessa situação, assinale a alternativa CORRETA:
A) Curva lemniscata.
B) Curva vertical.
C) Curva tangente.
D) Curva horizontal de transição.
6 - A curva de transição apresenta uma série de elementos que devem ser dimensionados. Dentro desse contexto, analise a figura e as sentenças a seguir: I- O ponto 1 é conhecido como TT - tangente total. II- O ponto 2 é conhecido como ST. III- O ponto 3 é conhecido como TS. Assinale a alternativa CORRETA:
A) As sentenças II e III estão corretas.
B) Somente a sentença III está correta.
C) Somente a sentença II está correta.
D) Somente a sentença I está correta.
7 - As curvas horizontais circulares são utilizadas para se obter traçados econômicos e curtos, dentro das possibilidades. Com relação aos tipos empregados, analise as sentenças a seguir: I- Curva simples é o tipo mais utilizado. II- Curva composta é definida por curvas contínuas formada de dois ou mais arcos de curva com raios diferentes. III- Curva reversa é formada por arcos de dois círculos de mesmo raio ou raios
diferentes, em que os centros se encontrem em la¬dos opostos à curva. IV- Curva reversa costuma ser utilizadas em rampas de entradas e saídas de rodovias. Assinale a alternativa CORRETA:
A) As sentenças I, II e III estão corretas.
B) As sentenças II, III e IV estão corretas.
C) Somente a sentença IV está correta.
D) As sentenças I e II estão corretas.
8 - Uma curva horizontal circular é composta de diversos parâmetros, como, por exemplo, o grau da curva circular. Dentro desse contexto, analise as sentenças a seguir: I- A variação da curvatura pode ser tanto pelo raio quanto pelo seu grau da curvatura. II- O grau depende do ângulo central III- Os valores mais usuais do grau são para 20 metros, 10 metros e 5 metros Assinale a alternativa CORRETA:
A) As sentenças II e III estão corretas.
B) Somente a sentença II está correta.
C) As sentenças I e III estão corretas.
D) As sentenças I e II estão corretas.
9 - A curva vertical possui inclinação ao longo do seu traçado. A inclinação pode ser positiva ou negativa e deve ser calculada. Sobre as inclinações, classifique V para as sentenças verdadeiras e F para as falsas: ( ) A diferença algébrica das inclinações é obtida pela subtração do segundo trecho pela inclinação do primeiro trecho. ( ) Se o valor da diferença algébrica for menor que 0, a curva será concava. ( ) Se o valor da diferença algébrica for maior que 0, a curva será convexa. ( ) Quando a diferença algébrica for inferior a 0,5%, pode-se dispensar a curva vertical. Assinale a alternativa que apresenta a sequência CORRETA:
A) F - V - V - V.
B) F - F - F - F.
C) V - F - V - V.
D) F - V - F - V.
10 - Em um dimensionamento de uma curva horizontal de transição, pontos notáveis da mesma devem ser calculados. Sobre a estacas da curva, analise as sentenças a seguir: I- ESTACA TS = Estaca PI - TT. II- ESTACA SC = Estaca TS + LS. III- ESTACA CS = Estaca SC + C. IV- ESTACA ST = Estaca CS + LS.
Assinale a alternativa CORRETA:
A) As sentenças I, II, III e IV estão corretas.
B) Somente a sentença II está correta.
C) Somente a sentença III está correta.
D) Somente a sentença I está correta.
