Universidade Tecnológica Federal do Paraná
Departamento Acadêmico de Eletrotécnica
ET73F - Circuitos elétricos A
Profs. Juan Rodriguez/Paulo Fritzen/Thiago da Luz

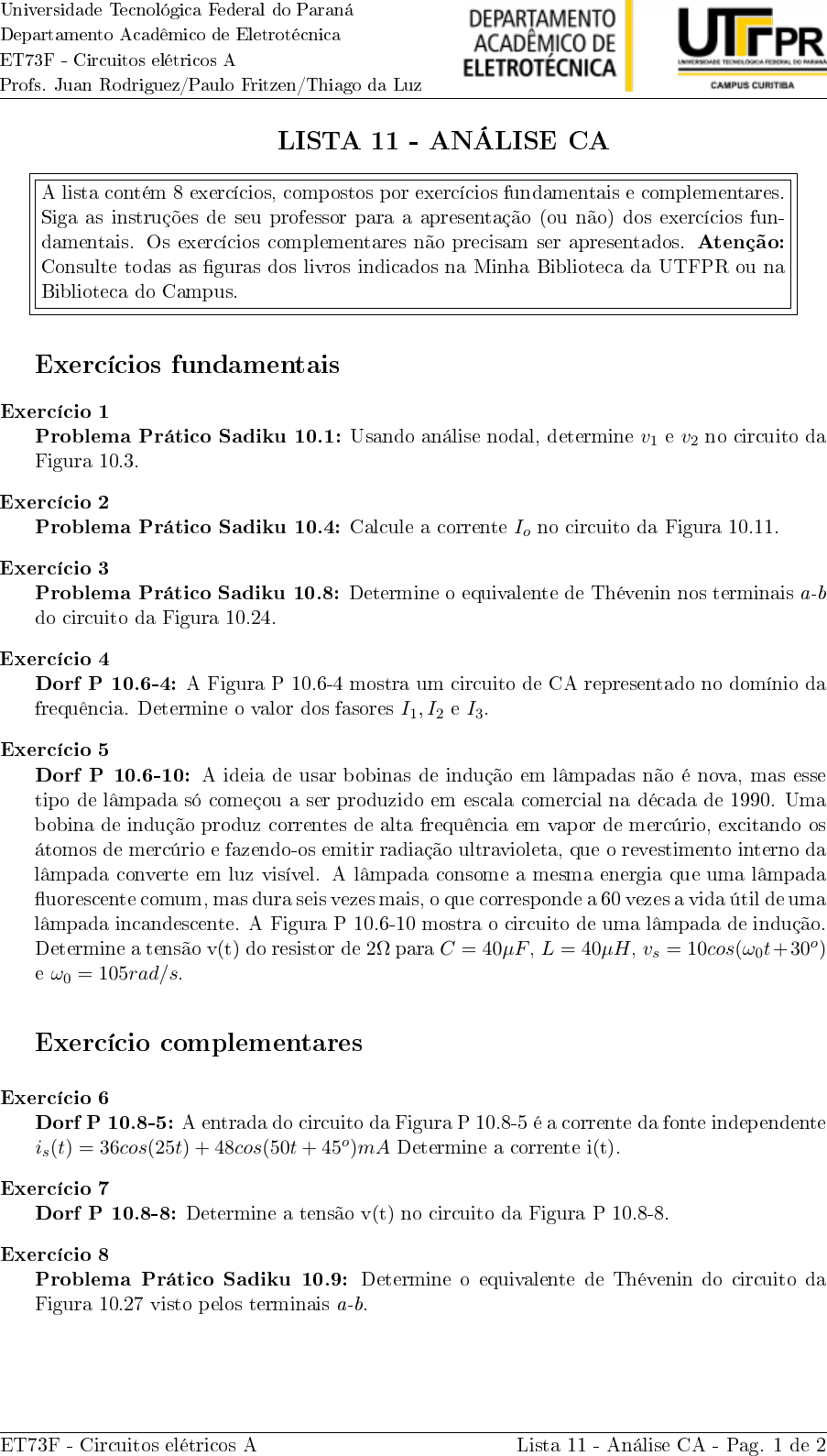

LISTA 11 - ANÁLISE CA
A lista contém 8 exercícios, compostos por exercícios fundamentais e complementares.
Siga as instruções de seu professor para a apresentação (ou não) dos exercícios fun-
damentais. Os exercícios complementares não precisam ser apresentados. Atenção:
Consulte todas as �guras dos livros indicados na Minha Biblioteca da UTFPR ou na
Biblioteca do Campus.
Exercícios fundamentais
Exercício 1
Problema Prático Sadiku 10.1: Usando análise nodal, determine v1 e v2 no circuito da
Figura 10.3.
Exercício 2
Problema Prático Sadiku 10.4: Calcule a corrente Io no circuito da Figura 10.11.
Exercício 3
Problema Prático Sadiku 10.8: Determine o equivalente de Thévenin nos terminais a-b
do circuito da Figura 10.24.
Exercício 4
Dorf P 10.6-4: A Figura P 10.6-4 mostra um circuito de CA representado no domínio da
frequência. Determine o valor dos fasores I1, I2 e I3.
Exercício 5
Dorf P 10.6-10: A ideia de usar bobinas de indução em lâmpadas não é nova, mas esse
tipo de lâmpada só começou a ser produzido em escala comercial na década de 1990. Uma
bobina de indução produz correntes de alta frequência em vapor de mercúrio, excitando os
átomos de mercúrio e fazendo-os emitir radiação ultravioleta, que o revestimento interno da
lâmpada converte em luz visível. A lâmpada consome a mesma energia que uma lâmpada
�uorescente comum, mas dura seis vezes mais, o que corresponde a 60 vezes a vida útil de uma
lâmpada incandescente. A Figura P 10.6-10 mostra o circuito de uma lâmpada de indução.
Determine a tensão v(t) do resistor de 2Ω para C = 40µF , L = 40µH, vs = 10cos(ω0t+30o)
e ω0 = 105rad/s.
Exercício complementares
Exercício 6
Dorf P 10.8-5: A entrada do circuito da Figura P 10.8-5 é a corrente da fonte independente
is(t) = 36cos(25t) + 48cos(50t+ 45o)mA Determine a corrente i(t).
Exercício 7
Dorf P 10.8-8: Determine a tensão v(t) no circuito da Figura P 10.8-8.
Exercício 8
Problema Prático Sadiku 10.9: Determine o equivalente de Thévenin do circuito da
Figura 10.27 visto pelos terminais a-b.
ET73F - Circuitos elétricos A Lista 11 - Análise CA - Pag. 1 de 2
Universidade Tecnológica Federal do Paraná
Departamento Acadêmico de Eletrotécnica
ET73F - Circuitos elétricos A
Profs. Juan Rodriguez/Paulo Fritzen/Thiago da Luz
Bibliogra�a
� ALEXANDER, C.K.; SADIKU, M.N.O. Fundamentos de Circuitos Elétricos com Aplica-
ções. 5 edição Grupo A, 2013. 9788580551730. Acesso em: 08 Jun 2021
� DORF, R. C., SVODOBA, J. A. Introdução aos Circuitos Elétricos, 9ª edição. Grupo
GEN, 2016. 9788521631309. Acesso em: 08 jun. 2021.
ET73F - Circuitos elétricos A Lista 11 - Análise CA - Pag. 2 de 2
