Avaliação Final (Objetiva) - Individual Práticas de Transformadores (19065)

Prévia do material em texto

Prova Impressa
GABARITO | Avaliação Final (Objetiva) - Individual (Cod.:944287)
Peso da Avaliação 3,00
Prova 84753491
Qtd. de Questões 10
Acertos/Erros 8/2
Nota 8,00
Em um transformador de dois enrolamentos, a relação entre a tensão aplicada ao primário e a tensão induzida no
secundário dependerá do número de espiras que temos nos dois enrolamentos. Em um transformador ideal podemos
chegar a essa relação considerando que o fluxo magnético que passa na primeira espira é o mesmo que passa na segunda.
Contudo, na prática, é necessário considerar as perdas presentes no transformador, as diferentes perdas serão

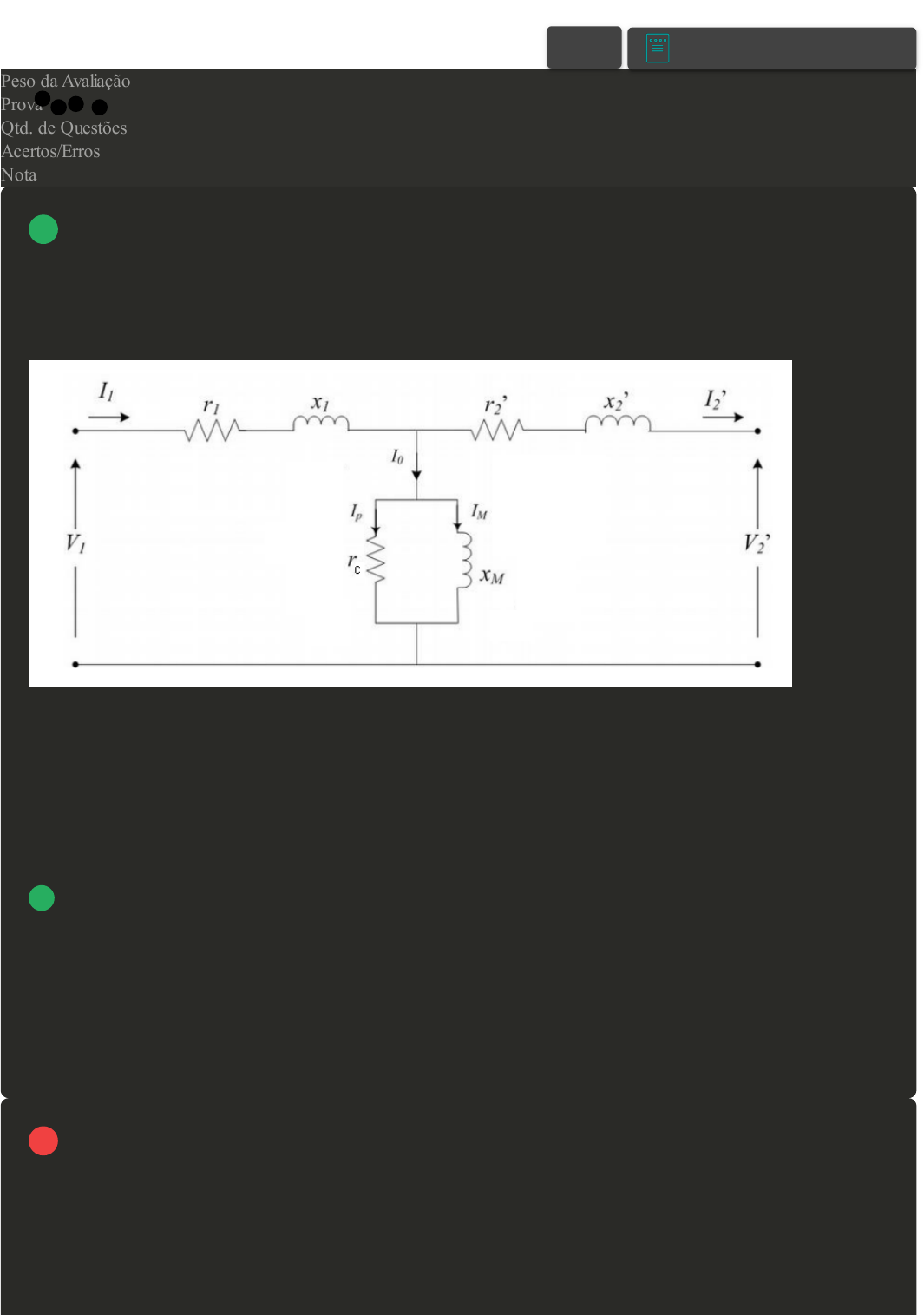

consideradas dependendo da finalidade do estudo. Sabendo disso, considere o circuito elétrico equivalente a seguir:
Sobre o circuito elétrico equivalente apresentado, classifique V para as sentenças verdadeiras e F para as falsas:
( ) Trata-se de um circuito equivalente T de um transformador.
( ) A variável X1 representa a reatância de dispersão do primário, e Xm se trata da reatância de magnetização do
núcleo do transformador.
( ) A variável X1 representa a reatância de dispersão do núcleo do transformador, e Xm se trata da reatância de
magnetização do primário.
( ) O circuito elétrico equivalente apresenta um modelo mais completo que o transformador ideal.
 Assinale a alternativa que apresenta a sequência CORRETA:
A V - V - F - V.
B V - F - V - F.
C F - V - F - V.
D F - F - V - F.
[Laboratório Virtual – Lei da Indução de Faraday] Através do experimento, foi possível verificar a relação entre a
variação do fluxo magnético próximo a um condutor e a corrente elétrica gerada no mesmo. Esse fenômeno é conhecido
como lei da indução de Faraday ou lei da indução eletromagnética. Os motores de imãs permanentes possuem um
princípio de funcionamento similar, podendo ser encontrados em duas principais estruturas: Armadura rotativa e campo
estacionário ou Armadura fixa e campo rotativo.
Com relação a essas estruturas de motores de ímã permanente, assinale a alternativa CORRETA:
 VOLTAR
A+ Alterar modo de visualização
1
2
01/07/2024, 12:08 Avaliação Final (Objetiva) - Individual
about:blank 1/5
Fabio Evertech
Destacar
A O estator de uma máquina elétrica com armadura fixa e campo rotativo é composto por ímãs permanentes.
B Em uma máquina elétrica com armadura rotativa e campo estacionário, a excitação é realizada através dos
enrolamentos presentes no rotor.
C A excitação de uma máquina elétrica com armadura rotativa e campo rotativo é realizada através dos enrolamentos
presentes no rotor.
D O campo de uma máquina elétrica com armadura rotativa e campo estacionário é posicionado no rotor da máquina.
Na configuração estrela-delta (Y-Δ) de transformadores trifásicos, a combinação das duas configurações oferece um
conjunto de vantagens e desvantagens distintas. Essas características influenciam a escolha da configuração adequada
dependendo das necessidades específicas de aplicação. Essa combinação de estrela-delta em transformadores trifásicos
aproveita o melhor dos dois mundos: a estabilidade e a distribuição equilibrada das tensões na ligação estrela, e a
capacidade de suportar correntes na ligação delta. Isso a torna uma escolha versátil e eficiente em aplicações industriais,
comerciais e de distribuição de energia.
Com relação ao tema abordado, analise as sentenças a seguir:
I- Na ligação estrela-delta, as correntes de fase e de linha são iguais na configuração estrela, enquanto na configuração
delta, a corrente de linha é maior que a corrente de fase.
II- A ligação estrela-delta é aplicada principalmente em transformadores onde há a possibilidade de falta de fase, não
sendo necessárias todas as fases.
III- Na ligação estrela-delta, a tensão de linha é maior que a tensão de fase na configuração estrela, enquanto na
configuração delta, as tensões de linha e de fase são iguais.
IV- Na ligação em questão, é encontrada a capacidade de lidar de forma eficaz tanto com as altas tensões no lado
primário quanto as altas correntes no lado secundário.
Assinale a alternativa CORRETA:
A Somente a sentença II está correta.
B As sentenças I, II e IV estão corretas.
C As sentenças I e II estão corretas.
D As sentenças I, III e IV estão corretas.
E As sentenças II e III estão corretas.
Motores elétricos apresentam, em sua estrutura, um conjunto de elementos que, quando excitados por tensão
elétrica, promovem o movimento rotativo do motor. Uma das principais partes dos motores com ímãs permanentes são,
justamente, os ímãs. Desta forma, os ímãs permanentes existentes em motores elétricos sempre são componentes de parte
do motor. Sobre esta parte do motor, assinale a alternativa CORRETA:
A Rotor.
B Campo.
C Rolamento.
D Estator.
Revisar Conteúdo do Livro
3
4
01/07/2024, 12:08 Avaliação Final (Objetiva) - Individual
about:blank 2/5
Um motor de indução trifásico de 7HP, fator de potência de 0,85 e escorregamento de 2%, possui uma corrente
induzida no rotor de 15A e uma resistência no rotor de 0,3 ohms. Com base na perda no cobre do rotor e a potência
convertida, assinale a alternativa CORRETA:
A 90 W e 4410 W.
B 218 W e 7486 W.
C 202,5 W e 9922 W.
D 212 W e 8954 W.
O método de acionamento de motores é um assunto que sempre foi estudado e aprimorado para uma maior eficiência
energética. Os motores síncronos de imãs permanentes possuem três técnicas básicas de acionamento, cada uma delas
possui propriedades próprias e podem ter diferentes aplicações. Sobre as técnicas de acionamento de motores síncronos
de imãs permanentes, associe os itens, utilizando o código a seguir:
I- Partida do motor pela redução da frequência elétrica.
II- Partida do motor com uma máquina motriz externa.
III- Partida do motor usando enrolamento amortecedores.
( ) Nessa técnica de partida, é reduzida a velocidade de campo do estator por meio da frequência; dessa forma, o rotor
consegue acompanhar o campo magnético girante.
( ) São utilizadas barras especiais, colocadas em ranhuras abertas na face do rotor de um motor síncrono.
( ) Nessa técnica de partida, o eixo do motor síncrono de imã permanente é ligado a um motor auxiliar, com a finalidade
de deixar a velocidade do eixo próxima à do estator.
Assinale a alternativa que apresenta a sequência CORRETA:
A I - II - III.
B III - II - I.
C II - I - III.
D I - III - II.
Em transformadores, o conceito de fluxo mútuo e fluxo disperso refere-se à distribuição do fluxo magnético gerado pela
corrente elétrica. A eficiência e o desempenho de um transformador dependem diretamente da gestão adequada do fluxo
mútuo e da minimização do fluxo disperso. Projetos de transformadores são cuidadosamente otimizados para garantir que
o máximo possível do fluxo magnético seja mútuo, permitindo uma transferência eficiente de energia com o mínimo de
perdas possíveis.
Sobre o tema apresentado, classifique V para as sentenças verdadeiras e F para as falsas:
I- Quanto menores forem os fluxos de dispersão de um transformador, mais distante estará a razão entre as tensões totais
desse transformador em comparação ao transformador ideal, devido à menor eficiência magnética do núcleo.
II- O fluxo mútuo é o fluxo magnético que efetivamente liga as duas bobinas, permitindo a transferência de energia de uma
bobina para a outra.
III- Quanto menores forem os fluxos de dispersão em um transformador, mais próxima estará a razão entre as tensões
totais desse transformador em comparação ao transformador ideal.
5
6
Revisar Conteúdo do Livro
7
01/07/2024, 12:08 Avaliação Final (Objetiva) - Individual
about:blank 3/5
IV- O fluxo disperso representa o fluxo magnético que contribui para essa a transferência eficiente de energia entre as
bobinas, ocorrendo regiões onde o caminho magnético é mais eficiente.
É correto o que se afirma em:
A As sentenças I e IV estão corretas.
B Somente a sentença II está correta.
C As sentenças I, II e IV estão corretas.
D As sentenças I, III e IV estão corretas.
E As sentenças II e III estão corretas.Em eletrônica, os núcleos magnéticos são pedaços de material magnético, como ferro ou ferrita, que são usados para
concentrar e guiar campos magnéticos em dispositivos específicos, como transformadores e indutores. Estes núcleos
servem como um “caminho” para o campo magnético, permitindo que ele flua mais eficientemente do que se estivesse se
movendo através do ar ou de outro material não magnético.
Fonte: Núcleos magnéticos | Como funciona, aplicação e vantagens. Disponível em: https://www.electricity-magnetism.org/pt-
br/nucleos-
magneticos/#:~:text=Transformadores%3A%20N%C3%BAcleos%20magn%C3%A9ticos%20s%C3%A3o%20fundamentais.
Acesso em: 19 fev. 2024.
Com base na função dos núcleos magnéticos e sua funcionalidade, analise as sentenças a seguir:
I- A presença do núcleo de ferro no transformador diminui a força eletromotriz induzida na segunda bobina.
II- O núcleo de ferro facilita a transmissão do fluxo magnético originado pela primeira bobina para a segunda,
desencadeando a indução de uma força eletromotriz.
III- O núcleo de ferro é o elemento de um transformador responsável por gerar o campo magnético nas bobinas do
transformador.
IV- A utilização de um núcleo de ferro no transformador contribui para a concentração e direcionamento eficiente do fluxo
magnético.
Assinale a alternativa CORRETA:
A As sentenças II e III estão corretas.
B As sentenças II e IV estão corretas.
C Somente a sentença III está correta.
D As sentenças I e IV estão corretas.
Os ímãs permanentes são aplicáveis em diversos tipos de motores elétricos, e uma das maiores aplicações são os
motores CC. Nesses motores, os ímãs permanentes costumam ser alojados na parte estática da máquina, gerando um
campo magnético fixo, enquanto o rotor é composto por eletroímãs excitados por tensão CC. Sobre a principal função
dos comutadores nos motores CC, analise as sentenças a seguir:
I- Alternar a tensão nas bobinas da armadura.
II- Diminuir a tensão nas bobinas da armadura.
III- Equilibrar a tensão nas bobinas da armadura.
IV- Neutralizar a tensão gerada nas bobinas da armadura.
Assinale a alternativa CORRETA:
A Somente a sentença I está correta.
8
9
01/07/2024, 12:08 Avaliação Final (Objetiva) - Individual
about:blank 4/5
B As sentenças I, II, III e IV estão corretas.
C As sentenças II e III estão corretas.
D As sentenças I e II estão corretas.
[Laboratório Virtual – Indução mútua entre duas bobinas] Ao realizar o experimento de laboratório, através dos valores
obtidos, é possível dizer que não se trata de um transformador ideal. Como o experimento deve ser o mais próximo da
realidade, são considerados modelos mais complexos que o transformador ideal. Levando em consideração alguns fatores
presentes em um transformador real.
Com relação aos efeitos que podem ser considerados nos cálculos de transformadores reais, assinale a alternativa
CORRETA:
A Transformadores reais desprezam as perdas decorrentes da operação.
B Em um transformador real, podem ser considerados os efeitos das resistências dos enrolamentos, os fluxos dispersos
e as perdas relativas às correntes de magnetização.
C Em um transformador real, podem ser considerados os efeitos das resistências dos enrolamentos, os fluxos dispersos
e as perdas por atrito nas escovas e mancais.
D Em um transformador real, as resistências dos enrolamentos são desprezíveis.
10
Imprimir
01/07/2024, 12:08 Avaliação Final (Objetiva) - Individual
about:blank 5/5
