No instante em que a tensão através do capaci-
tor se iguala a VP, o dispositivo dispara, e uma corrente
IA = IP é estabelecida através do PUT. Se R for muito
grande, a corrente IP não pode ser atingida e o dispositivo
não dispara. No ponto de transição,
IPR = VBB – VP
e

Rmáx =
VBB - VP
IP
(17.25)
O subscrito é incluído para indicar que qualquer R
maior do que Rmáx resultará em uma corrente menor do que
IP. O valor de R deve, também, ser tal que assegure que
a corrente resultante seja menor do que IV se oscilações
forem desejadas. Isto é, queremos que o dispositivo entre
na região instável e então retorne ao estado “desligado”.
A partir de um raciocínio análogo a esse, obtemos:

Rmín =
VBB - VV
IV
(17.26)
A discussão anterior permite concluir que R deve ser
limitado da seguinte maneira para um sistema oscilante:
Rmín < R < Rmáx
As formas de onda vA, vG e vK são mostradas na
Figura 17.66. Observe que T determina a tensão máxima
que vA pode atingir. Quando o dispositivo dispara, o ca-
pacitor rapidamente é descarregado através do PUT e de
RK, produzindo a queda mostrada. Obviamente, vK atinge
o pico ao mesmo tempo, devido à corrente rápida, porém
intensa. A tensão vG cai rapidamente de VG para um valor
um pouco maior do que 0 V. Quando a tensão do capacitor
cai para um valor baixo, o PUT novamente desliga, e o
ciclo de carregamento se repete. O efeito sobre VG e VK é
mostrado na Figura 17.66.
eXemplO 17.3
Para o circuito da Figura 17.64, se VBB = 12 V, R =
20 kΩ, C = 1 μF, RK = 100 Ω, RB1= 10 kΩ, RB2 = 5 kΩ,
IP = 100 μA, VV = 1 V e IV = 5,5 mA, determine:
a) VP .
b) Rmáx e Rmín.
c) T e a frequência de oscilação.
d) As formas de onda de vA, vG e vK.
solução:
a) Equação 17.20:
VP = hVBB + VD
=
RB1
RB1 + RB2
VBB + 0,7 V
=
10 k
10 k + 5 k (12 V) + 0,7 V
= (0,67)(12 V) + 0,7 V = 8,7 V
b) A partir da Equação 17.25:
Rmáx =
VBB - VP
IP
=
12 V - 8,7 V
100 mA = 33 k
 A partir da Equação 17.26:
Rmín =
VBB - VV
IV
=
12 V - 1 V
5,5 mA = 2 k
R: 2 k 6 20 k 6 33 k
c) A partir da Equação 17.23:
T = RC loge
VBB
VBB - VP
= (20 k )(1 mF) loge
12 V
12 V - 8,7 V
= 20 × 10-3 loge (3,64)
= 20 × 10-3(1,29)
= 25,8 ms
f =
1
T =
1
25,8 ms = 38,8 Hz
VK = VA − VV
T
VP
0
t0
VG = ηVBB
0 t
t
vA
vK
vG

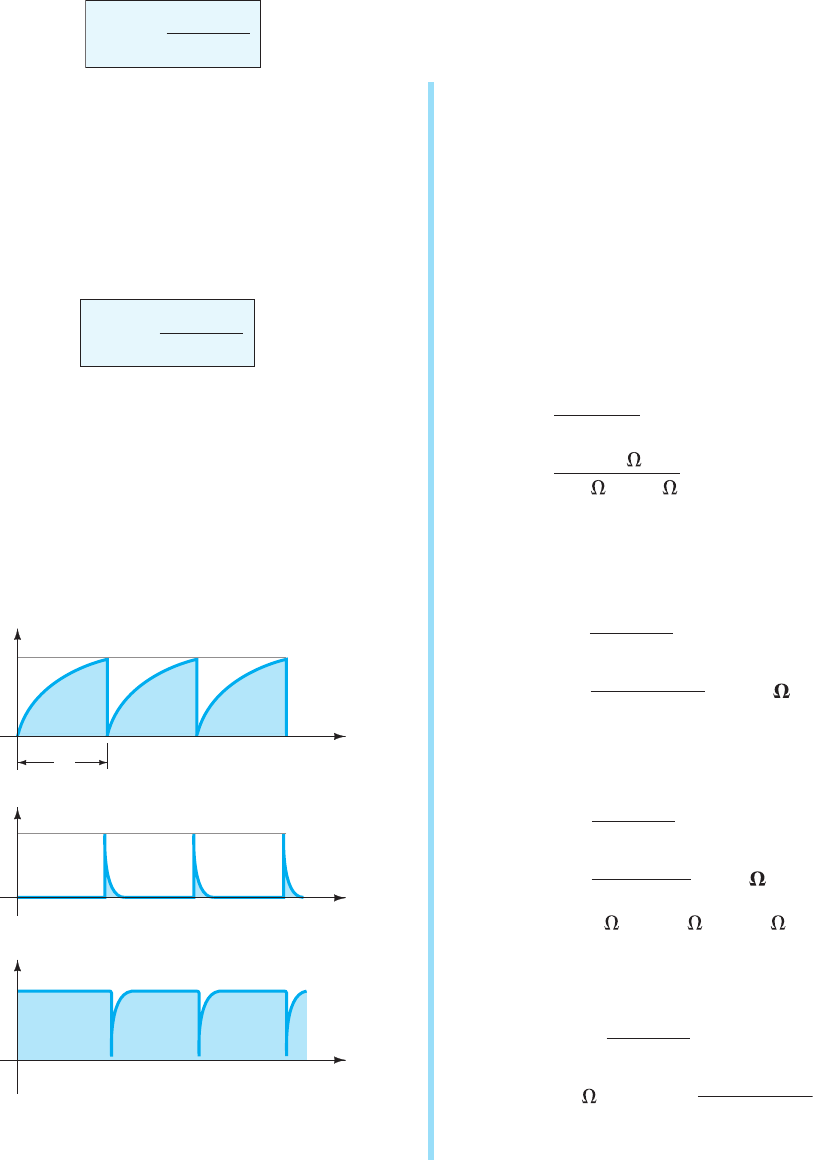

Figura 17.66 Formas de onda para o oscilador usando
PUT da Figura 17.64.
736 dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap17.indd 736 3/11/13 6:32 PM
T = RC loge
VBB
VBB - VP
= (20 k )(1 mF) loge
12 V
12 V - 8,7 V
= 20 × 10-3 loge (3,64)
= 20 × 10-3(1,29)
= 25,8 ms
f =
1
T =
1
25,8 ms = 38,8 Hz
d) Como indica a Figura 17.67.
17.16 resumO
conclusões e conceitos importantes
1. O retificador controlado de silício (SCR) é aquele
cujo estado é controlado pela magnitude da cor-
rente de porta. A tensão de polarização direta no
dispositivo determina o valor da corrente de por-
ta necessária para “disparar” (ligar) o dispositivo.
Quanto maior for o valor de tensão de polarização,
menor será a corrente de porta exigida.
2. Além do disparo pela porta, um SCR pode ser ligado
com uma corrente de porta zero pela simples apli-
cação de tensão suficiente no dispositivo. Quanto
maior a corrente de porta, no entanto, menor a tensão
de polarização exigida para ligar o SCR.
3. A chave controlada de silício (SCS) possui tanto
uma porta anodo quanto uma porta catodo para
controlar o estado do dispositivo, apesar de a porta
anodo estar conectada a uma camada do tipo n e a
porta catodo, conectada a uma camada do tipo p. O
resultado é que um pulso negativo na porta anodo
liga o dispositivo, enquanto um pulso positivo o
desliga. O inverso é válido para a porta catodo.
4. Uma chave com desligamento na porta (GTO)
parece ter construção similar à do SCR, com apenas
uma conexão de porta; porém o GTO possui a
vantagem de ser capaz de desligar e ligar o dispo-
sitivo no terminal da porta. No entanto, essa opção
adicional de desligamento pela porta resulta em uma
corrente de porta maior para ligá-lo.
5. O LASCR é um SCR ativado por luz cujo estado
pode ser controlado pela incidência de luz sobre
uma camada semicondutora do dispositivo ou por
disparo do terminal de porta da mesma maneira
já descrita para os SCRs. Quanto maior a tempera-
tura de junção do dispositivo, menor a necessidade
de luz incidente para ligar o dispositivo.
6. O diodo Shockley possui basicamente as mesmas
características de um SCR com corrente de porta
zero. É ligado pelo simples aumento da tensão de
polarização direta no dispositivo acima do valor de
ruptura.
7. O diac é essencialmente um diodo Shockley que
pode disparar em qualquer sentido. A aplicação
de tensão suficiente de qualquer polaridade liga o
dispositivo.
8. O triac é basicamente um diac com um terminal
de porta para controlar a ação do dispositivo em
qualquer sentido.
9. O transistor de unijunção é um dispositivo de três
terminais com uma junção n-p formada entre uma
haste de alumínio e uma placa de silício do tipo
n. Uma vez alcançado o potencial de disparo do
emissor, a tensão no emissor cai com um aumento
na corrente de emissor, estabelecendo uma região
de resistência negativa excelente para aplicações
em osciladores. Uma vez atingido o ponto de vale,
as características do dispositivo assumem as de
um diodo semicondutor. Quanto maior a tensão
aplicada no dispositivo, maior o potencial de disparo.
10. O fototransistor é um dispositivo de três terminais
de características bastante similares às do TBJ com
uma corrente de base e coletor sensível à intensidade
da luz incidente. A corrente de base que resulta é, por
princípio, linearmente relacionada à luz aplicada
com um valor quase independente da tensão no
dispositivo até que se obtenha a ruptura.
0
t0
0 t
t
8,7 V
VK = VA − VV = 8,7 V − 1 V = 7,7 V
VG = η VBB = 8 V
25,8 ms
vA
vK
vG
Figura 17.67 Formas de onda para o oscilador do
Exemplo 17.3.
capítulo 17 pnpn e outros dispositivos 737
Boylestad_2012_cap17.indd 737 3/11/13 6:32 PM
11. Os optoisoladores contêm um LED infraverme-
lho e um fotodetector para oferecer uma ligação
entre sistemas que não requerem uma conexão
direta. A corrente no detector de saída é menor
do que a corrente aplicada na entrada do LED,
mas linearmente relacionada a ela. Além disso, a
corrente no coletor é essencialmente independente
da tensão coletor-emissor.
12. O PUT (transistor de unijunção programável) é,
como o próprio nome já diz, um dispositivo com as
características de um UJT, mas com a capacidade
adicional de poder ter controlado o seu potencial
de disparo. De modo geral, o pico, o vale e as ten-
sões mínimas de operação dos PUTs são menores
do que os dos UJTs.
equações
Diac:
VBR1 = VBR2 ± 0,1VBR2
UJT:
RBB = (RB1 + RB2) 0 IE =0
VRB1
=
RB1
RB1 + RB2
# VBB = hVBB `
IE =0
h =
RB1
RBB
VP = hVBB + VD
Fototransistor:
IC hfeIl
PUT:
VG =
RB1
RB1 + RB2
# VBB = hVBB
VP = hVBB + VD
prOblemas
*Nota: asteriscos indicam os problemas mais difíceis.
seção 17.3 Operação básica do retificador controlado
de silício
 1. Descreva, com suas palavras, o funcionamento básico do
SCR utilizando o circuito equivalente de dois transistores.
 2. Descreva duas técnicas para desligar um SCR.
 3. Consulte um manual do fabricante ou folha de especifica-
ções e obtenha um circuito de desligamento. Se possível,
descreva a ação de desligamento do projeto.
seção 17.4 características e especificações do scr
 *4. a) Em altos valores de corrente de porta, as características
de um SCR são aproximadamente iguais às de qual
dispositivo de dois terminais?
b) Para uma tensão anodo-catodo fixa e menor do que V(BR)F*,
qual é o efeito no disparo do SCR quando a corrente
de porta é reduzida de seu valor máximo para zero?
c) Para uma corrente fixa de porta maior do que IG = 0,
qual é o efeito no disparo do SCR quando a tensão de
porta é reduzida abaixo de V(BR)F*?
d) Para valores crescentes de IG, qual é o efeitosobre a
corrente de manutenção?
 5. a) Com base na Figura 17.8, podemos concluir que uma
corrente de porta de 50 mA dispara o dispositivo na
temperatura ambiente (25 °C)?
b) Repita o item (a) para uma corrente de porta de 10 mA.
c) Uma tensão de porta de 2,6 V dispara o dispositivo na
temperatura ambiente?
d) VG = 6 V e IG = 800 mA são uma boa escolha para
condições de disparo? E VG = 4 V, IG = 1,6 A seria mais
apropriado? Explique.
seção 17.5 aplicações do scr
 6. Na Figura 17.10(b), por que há muito pouca perda de
potencial através do SCR durante a condução?
 7. Explique detalhadamente por que valores reduzidos de R1 na
Figura 17.11 resultam em um ângulo elevado de condução.
 *8. Com base no circuito de carga da Figura 17.12:
a) Determine o valor CC do sinal retificado de onda
completa se um transformador de 1 : 1 for empregado.
b) Se a bateria em seu estado descarregado está com 11 V,
qual a queda de tensão anodo-catodo através do SCR1?
c) Qual o valor máximo possível de VR (VGK ≅ 0,7 V)?
d) No valor encontrado para o item (c), qual o potencial
de porta de SCR2?
e) Quando o SCR2 entra em estado de curto-circuito, qual
o valor de V2?
 9. Com base no controlador de temperatura da Figura 17.13,
a) Esboce a forma da onda retificada em onda completa
aplicada ao SCR.
b) Qual é a corrente de pico no aquecedor quando o SCR
está ligado e tem um equivalente de curto-circuito entre
o anodo e o catodo? Suponha que cada diodo tenha uma
queda de 0,7 V quando conduz.
c) Quando o SCR está ligado, qual é a corrente máxima
através do termostato?
d) Qual é o tempo total para o tempo de subida do pulso
positivo da tensão CA aplicada desde 0 V até a tensão
máxima do sinal retificado?
e) Qual é a constante de tempo do capacitor que está sendo
carregado durante o mesmo período do item (d)? Como
eles se comparam? Por que isso é preocupante?
738 dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap17.indd 738 3/11/13 6:32 PM
f) Qual é o estado do SCR durante o período de carga?
Por quê?
g) Se o potencial de disparo da porta for 40 V, qual é o
período de tempo entre sucessivos disparos do SCR?
h) Quando o termostato atingir a temperatura ajustada
e assumir o estado de curto-circuito, como o SCR
vai reagir?
i) Qual método foi usado para desligar o SCR: interrupção
da corrente anodo ou comutação forçada?
 10. Com base no sistema de iluminação de emergência da
Figura 17.14:
a) Esboce a forma de onda do sinal retificado de onda
completa que passa pela lâmpada utilizando uma queda
de 0,7 V durante a condução de cada diodo.
b) Determine o pico de tensão através do capacitor C1
quando o SCR1 está desligado.
c) Qual é o pico de tensão através de R1 durante a fase de
carregamento se a tensão da bateria cair para 5 V?
d) Qual é a tensão sobre a lâmpada quando o SCR é ligado
e a bateria está completamente carregada com 6 V?
e) Qual é a corrente consumida da bateria se a luz dissipar
2 W de potência?
seção 17.6 chave controlada de silício
 11. Descreva detalhadamente, com suas próprias palavras, o
funcionamento dos circuitos da Figura 17.16.
 12. Qual é o procedimento de desligamento recomendado para
o circuito da Figura 17.18?
 13. Para o circuito da Figura 17.19,
a) Escreva uma equação para a tensão da porta ao terra
para o SCR.
b) Qual é a tensão VGK quando RS = R’?
c) Determine RS para estabelecer uma tensão de ativação
de 2 V se R’ = 10 kΩ.
d) Quando o alarme é ligado, qual é a corrente através
do relé?
e) Em VA = 0 V, a corrente CC máxima através do resistor
de efeito taxa será estabelecida. Qual é seu valor?
f) Quando o botão de reset é ativado, há alguma razão
para preocupação com picos de tensão em qualquer
lugar no circuito? Como eles poderiam ser suprimidos?
seção 17.7 chave com desligamento na porta
 14. a) Na Figura 17.22, se VZ = 50 V, determine o máximo
valor possível que a tensão do capacitor C1 pode atingir
(VGK ≅ 0,7 V).
b) Determine o tempo de descarga aproximado (5τ) para
R3 = 20 kΩ.
c) Determine a resistência interna do GTO se o tempo de
subida for metade do período de decaimento determi-
nado no item (b).
seção 17.8 scr ativado por luz
 15. a) Com base na Figura 17.24(b), determine a irradiância
mínima necessária para disparar o dispositivo na tem-
peratura ambiente (25 °C).
b) Qual a redução percentual na irradiância é permissível
se a temperatura da junção for elevada de 0 °C (32 °F)
a 100 °C (212 °F)?
seção 17.9 diodo shockley
 16. Para o circuito da Figura 17.28, se VBR = 6 V, V = 40 V,
R = 10 kΩ, C = 0,2 μF e VGK (potencial de disparo) =
3 V, determine o período de tempo entre a energização do
circuito e a ativação do SCR.
seção 17.10 diac
 17. Utilizando qualquer referência que deseje, encontre uma
aplicação de um diac e explique o funcionamento do circuito.
 18. Se VBR2 for 6,4 V, determine a faixa para VBR1 utilizando a
Equação 17.1.
 19. Determine o nível de capacitância do corpo humano Cb que
resultaria em um deslocamento de fase de 45 graus entre
vi e vG para o circuito da Figura 17.30.
seção 17.11 triac
 20. Para o circuito da Figura 17.33, se C = 1 μF, encontre
o valor de R que resultará em um período de condução
de 50% para a carga em qualquer direção se a tensão de
ativação para o diac em qualquer direção for de 12 V e o
sinal aplicado senoidal tiver um valor de pico de 170 V
(= 1,414 × 120 V) a 60 Hz.
seção 17.12 transistor de unijunção
 21. Para o circuito da Figura 17.40, no qual V = 40 V, η = 0,6,
VV = 1 V, IV = 8 mA e IP = 10 μA, determine a faixa de R1
para o circuito de disparo.
 22. Para um transistor de unijunção com VBB = 20 V, η = 0,65,
RB1 = 2 kΩ (IE = 0) e VD = 0,7, determine:
a) RB2.
b) RBB.
c) VRB1.
d) VP.
 *23. Dado o oscilador de relaxação da Figura 17.68:
a) Determine RB1 e RB2 para IE = 0 A.
b) Determine VP, a tensão necessária para ligar o UJT.
vC
vR2
durante a fase de descarga)
,
,
,
,
Figura 17.68 Problema 23.
capítulo 17 pnpn e outros dispositivos 739
Boylestad_2012_cap17.indd 739 3/11/13 6:32 PM
c) Determine se R1 está dentro da faixa permissível de
valores definida pela Equação 17.8.
d) Determine a frequência de oscilação se RB1 = 200 Ω
durante a fase de descarga.
e) Esboce a forma de onda de vC para dois ciclos completos.
f) Esboce a forma de onda de vR2 para dois ciclos completos.
g) Determine a frequência utilizando a Equação 17.17 e
compare com o valor determinado no item (d). Leve
em conta todas as diferenças.
seção 17.13 fototransistores
 24. Para um fototransistor com as características da Figu-
ra 17.50, determine a corrente de base fotoinduzida
para uma densidade de fluxo radiante de 5 mW/cm2. Se
hƒe = 40, calcule IC.
 *25. Projete uma porta OR de alta isolação empregando foto-
transistores e LEDs.
seção 17.14 Optoisoladores
 26. a) Determine um fator de degradação médio a partir da
curva da Figura 17.58 para a região definida pelas
temperaturas entre –25 °C e +50 °C.
b) É correto dizer que, para temperaturas maiores que
a ambiente (até 100 °C), a corrente de saída é pouco
afetada pela temperatura?
 27. a) Determine, pela Figura 17.54, a variação média em ICEO
por grau de variação de temperatura para a faixa de
25 °C a 50 °C.
b) Os resultados do item (a) podem ser usados para de-
terminar o valor de ICEO em 35 °C? Teste sua teoria.
 28. Determine, pela Figura 17.55, a razão entre a corrente de
saída do LED e a corrente de entrada do detector quando
a corrente de saída for 20 mA. O dispositivo pode ser
considerado relativamente eficiente para a finalidade a
que se propõe?
 *29. a) Esquematize a curva de potência máxima de PD =
200 mW no gráfico da Figura 17.56. Liste quaisquer
conclusões dignas de nota.
b) Determine βCC (definido por IC/IF) para o sistema em
VCE = 15 V, IF = 10 mA.
c) Compare os resultados do item (b) com aqueles obtidos
na Figura 17.55 em IF = 10 mA.Os dois são semelhan-
tes? Deveriam ser? Por quê?
 *30. a) Com relação à Figura 17.57, determine a corrente de
coletor acima da qual o tempo de chaveamento não
é alterado significativamente para RL = 1 kΩ e RL =
100 Ω.
b) Em IC = 6 mA, como estão relacionados os tempos
de chaveamento para RL = 1 kΩ e RL = 100 Ω com a
relação entre os valores desses resistores?
seção 17.15 transistor de unijunção programável
 31. Determine η e VG para o PUT com VBB = 20 V e RB1 = 3RB2.
 32. Utilizando os dados fornecidos no Exemplo 17.3, de-
termine a impedância do PUT no ponto de disparo e no
ponto de vale. Os estados aproximados de circuito aberto
e curto-circuito são verificados?
 33. A Equação 17.24 pode ser derivada exatamente como
mostra a Equação 17.23? Se não, quais elementos estão
faltando na Equação 17.24?
 *34. a) O circuito do Exemplo 17.3 oscilará se VBB for alterado
para 10 V? Que valor mínimo de VBB é necessário (VV
sendo uma constante)?
b) Utilizando o mesmo exemplo, qual valor de R colocaria
o circuito no estado estável “ligado” e removeria a
resposta oscilatória do sistema?
c) Que valor de R faria o circuito funcionar como um
circuito de retardo de tempo de 2 ms? Isto é, que valor
de R forneceria um pulso vK a 2 ms após a fonte ter sido
ligada e, então, permaneceria no estado “ligado”?
740 dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap17.indd 740 3/11/13 6:32 PM
Parâmetros híbridos —
Determinações gráficas
e equações de conversão
(exatas e aproximadas)
*A derivada parcial ∂vi/∂ii fornece uma medida da variação instantânea em vi devido a uma variação instantânea em ii.
APÊNDICEAPÊNDICEAPÊNDICEAPÊNDICEAPÊNDICEAPÊNDICE
A.1 DEtErminAção GrÁFicA
Dos PArÂmEtros h
Utilizando derivadas parciais (cálculo), pode ser
demonstrado que a magnitude dos parâmetros h para o
circuito equivalente do transistor para pequenos sinais na
região de operação da configuração emissor-comum pode
ser determinada pelas seguintes equações:*
hie =
0vi
0ii
=
0vbe
0ib
vbe
ib
`
VCE =constante

 )smho(

(A.1)
hre =
0vi
0vo
=
0vbe
0vce
vbe
vce
`
IB=constante
(sem unidade)

(A.2)
hfe =
0io
0ii
=
0ic
0ib
ic
ib
`
VCE =constante

(sem unidade)

(A.3)
hoe =
0io
0vo
=
0ic
0vce
ic
vce
`
IB =constante


 )snemeis(

(A.4)
Em cada caso, o símbolo Δ se refere a uma pequena
variação na quantidade em torno do ponto quiescente de
operação. Em outras palavras, os parâmetros h são determi-
nados na região de operação para o sinal aplicado de modo
que o circuito equivalente seja o mais exato possível. Os
valores constantes de VCE e IB, em cada caso, referem-se
a uma condição que deve ser satisfeita quando os vários
parâmetros são determinados a partir das curvas caracte-
rísticas do transistor. Para as configurações base-comum e
coletor-comum, a equação adequada pode ser obtida pela
simples substituição dos valores apropriados de vi, vo, ii e io.
Os parâmetros hie e hre são determinados a partir das
características de entrada ou de base, enquanto os parâ-
metros hfe e hoe são obtidos a partir das características de
saída ou de coletor. Visto que hfe costuma ser o parâmetro
de maior interesse, discutiremos as operações que envol-
vem equações, tais como as equações A.1 a A.4, primeiro
para este parâmetro. A primeira etapa na determinação de
qualquer um dos quatro parâmetros híbridos é encontrar
o ponto quiescente de operação como indica a Figura A.1.
Na Equação A.3, a condição VCE = constante requer que as
variações na corrente de base e de coletor sejam tomadas
ao longo de uma reta vertical que passa pelo ponto Q re-
presentando uma tensão coletor-emissor fixa. A seguir, a
Equação A.3 requer que uma pequena variação na corrente
de coletor seja dividida pela variação correspondente na
corrente de base. Para maior precisão, essas alterações
devem ser as menores possíveis.
Na Figura A.1, a variação escolhida em ib se estende
de IB1 a IB2 ao longo da reta perpendicular em VCE. A seguir,
a variação correspondente em ic é encontrada traçando-se
as linhas horizontais desde as interseções de IB1 a IB2 com
VCE = constante até o eixo vertical. Só nos resta, então,
substituir as variações resultantes de ib e ic na Equação
A.3. Isto é,
0 hfe 0 =
ic
ib
`
VCE=constante
=
(2,7 - 1,7) mA
(20 - 10) mA
`
VCE=8,4 V
=
10-3
10 × 10-6 = 100
Boylestad_2012_AP_A.indd 741 3/11/13 6:36 PM
Na Figura A.2, uma linha reta tangente à curva IB
é traçada através do ponto Q para estabelecer uma linha
IB = constante, como requer a Equação A.4 para hoe. Uma
variação em vCE foi então escolhida, e a variação corres-
pondente em iC foi determinada traçando-se as linhas hori-
zontais até o eixo vertical nas interseções sobre a linha IB =
constante. Fazendo a substituição na Equação A.4, temos:
0 hoe 0 =
ic
vce
`
IB =constante
=
(2,2 - 2,1) mA
(10 - 7) V
`
IB = +15 mA
=
0,1 × 10-3
3
= 33 µA ,V 33 × 10 6 S 33 µS
Para determinar os parâmetros hie e hre, primeiro
o ponto Q deve ser encontrado na curva característica
de entrada ou de base, tal como indica a Figura A.3.
Para hie, uma linha é traçada tangente à curva VCE = 8,4
V através do ponto Q para estabelecer uma linha VCE =
constante, como requer a Equação A.1. A seguir, uma
pequena variação em vbe é definida, resultando em uma
mudança correspondente em ib. Substituindo na Equação
A.1, obtemos:
0 hie 0 =
vbe
ib
`
VCE =constante
=
(733 - 718) mV
(20 - 10) mA `
VCE =8,4 V
=
15 × 10-3
10 × 10-6 = 1,5 k
O último parâmetro, hre, pode ser determinado pri-
meiro traçando-se uma linha horizontal através do ponto
Q em IB = 15 μA. A escolha natural é, então, tomar uma
Ponto Q
(constante)
Figura A.2 Determinação de hoe
Reta de carga
Ponto Q
(constante)
,
,
Figura A.1 Determinação de hfe.
742 Dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_AP_A.indd 742 3/11/13 6:36 PM
variação em vCE e encontrar a variação resultante em vBE,
como mostra a Figura A.4.
Substituindo na Equação A.2, obtemos:
0 hre 0 =
vbe
vce
`
IB =constante
=
(733 - 725) mV
(20 - 0) V
=
8 × 10-3
20 = 4 × 10 4
Para o transistor cujas características aparecem nas
figuras A.1 a A.4, o circuito híbrido equivalente para pe-
quenos sinais resultante é mostrado na Figura A.5.
Como já foi mencionado, os parâmetros híbridos
para as configurações de base-comum e coletor-comum
podem ser encontrados pela aplicação das mesmas equa-
ções básicas com as variáveis e as curvas características
adequadas.
A Tabela A.1 lista os valores de parâmetros mais
comuns em cada uma das três configurações para a ampla
gama de transistores disponíveis. O sinal negativo indica
que, na Equação A.3, à medida que uma quantidade au-
menta em magnitude no âmbito da variação escolhida, a
outra diminui.
Tabela A.1 Valores típicos de parâmetros para
configurações EC, CC e BC com transistor.
Parâmetro EC CC BC
hi 1 kΩ 1 kΩ 20 Ω
hr 2,5 × 10–4
> 1 3,0 × 10–4
hƒ 50 –50 –0,98
ho 25 µA/V 25 µA/V 0,5 µA/V
1/ho 40 kΩ 40 kΩ 2 MΩ
Ponto Q
(constante)
,
,
,,
,
Figura A.3 Determinação de hie.
Ponto Q
(constante)
, , ,
,
Figura A.4 Determinação de hre.
,
Figura A.5 Circuito híbrido equivalente completo para um transistor com as curvas características mostradas
nas figuras A.1 a A.4.
Apêndice A Parâmetros híbridos — Determinações gráficas e equações de conversão (exatas e aproximadas) 743
Boylestad_2012_AP_A.indd 743 3/11/13 6:36 PM
A.2 EquAçõEs DE
convErsão ExAtAs
configuração emissor-comum
 hie =
hib
(1 + hf b)(1 - hrb) + hobhib
= hic
 hre =
hibhob - hrb(1 + hf b)
(1 + hf b)(1 - hrb) + hobhib
= 1 - hrc
 hfe =
-hf b(1 - hrb) - hobhib
(1 + hf b)(1 - hrb) + hobhib
= -(1 + hfc)
 hoe =
hob
(1 + hf b)(1 - hrb) + hobhib
= hoc
configuração base-comum
 hib =
hie
(1 + hfe)(1 - hre) + hiehoe
=
hic
hichoc - hfchrc
 hrb =
hiehoe - hre(1 + hfe)
(1 + hfe)(1 - hre) + hiehoe
=
hfc(1 - hrc) + hichoc
hichoc - hfchrc
 hfb =
-hfe(1- hre) - hiehoe
(1 + hfe)(1 - hre) + hiehoe
=
hrc(1 + hfc) - hichoc
hichoc - hfchrc
 hob =
hoe
(1 + hfe)(1 - hre) + hiehoe
=
hoc
hichoc - hfchrc

configuração coletor-comum
 hic =
hib
(1 + hf b)(1 - hrb) + hobhib
= hie
 hrc =
1 + hf b
(1 + hf b)(1 - hrb) + hobhib
= 1 - hre
 hfc =
hrb - 1
(1 + hf b)(1 - hrb) + hobhib
= -(1 + hfe)
 hoc =
hob
(1 + hf b)(1 - hrb) + hobhib
= hoe
A.3 EquAçõEs DE convErsão
AProximADAs
configuração emissor-comum
hie
hib
1 + hf b
bre
hre
hibhob
1 + hf b
- hrb
hfe
-hf b
1 + hf b
b
hoe
hob
1 + hf b

configuração base-comum
hib
hie
1 + hfe
-hic
hfc
re
hrb
hiehoe
1 + hfe
- hre hrc - 1 -
hichoc
hfc
hfb
-hfe
1 + hfe
-
(1 + hfc)
hfc
- a
hob
hoe
1 + hfe
-hoc
hfc

configuração coletor-comum
hic
hib
1 + hf b
bre
hrc 1
hfc
-1
1 + hf b
-b
hoc
hob
1 + hf b

744 Dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_AP_A.indd 744 3/11/13 6:36 PM
Fator de ondulação e
cálculos de tensão BBBBBBBBBB
APÊNDICEAPÊNDICEAPÊNDICEAPÊNDICEAPÊNDICEAPÊNDICE
B.1 FatoR de ondulação
de RetIFIcadoR
O fator de ondulação de uma tensão é definido por
r =
valor rms do componente CA do sinal
valor médio do sinal
que pode ser expresso como:
r =
Vr (rms)
VCC

Considerando-se que a componente CA de um sinal
que contém um nível CC é
vCA= v - VCC
o valor rms da componente CA é
Vr (rms) = c
1
2p2
2
2
2p
0
 v2
CA du d
1>2
= c 1
2p
2p
0
 (v - VCC)2 du d
1>2
= c 1
2p
2p
0
 (v2 - 2vVCC + V2
CC) du d
1>2
= [V2(rms) - 2V2
CC + V2
CC]1>2
= [V2(rms) - V2
CC]1>2
onde V(rms) é o valor rms da tensão total. Para o sinal
retificado de meia-onda,
Vr (rms) = [V2(rms) - V2
CC]1>2
= c a
Vm
2 b
2
- a
Vm
p
b
2
d
1>2
= Vm c a
1
2 b
2
- a 1
p
b
2
d
1>2

 Vr (rms) = 0,385Vm (meia-onda) (B.1)
Para o sinal retificado de onda completa,
Vr (rms) = [V2(rms) - V2
CC]1>2
= c a
Vm
!2
b
2
- a
2Vm
p
b
2
d
1>2
= Vma
1
2 -
4
p2 b
1>2

 Vr (rms) = 0,308Vm (onda completa) (B.2)
B.2 tensão de ondulação
do capacItoR de FIltRo
Considerando uma tensão de ondulação aproxima-
damente triangular, como mostra a Figura B.1, podemos
escrever (veja a Figura B.2):

VCC = Vm -
Vr (p@p)
2
 (B.3)
Durante a descarga do capacitor, a variação da tensão
em C é:

Vr (p@p) =
ICCT2
C
 (B.4)
Da forma de onda triangular na Figura B.1,

Vr (rms) =
Vr (p@p)
2!3
(B.5)
(obtida de cálculos não mostrados).
Boylestad_2012_AP_B.indd 745 3/11/13 6:37 PM
	18Boylestad_apA_ALTA_COR_11mar
	19Boylestad_apB_ALTA_COR_11mar
