Manual de Implantação Básica de Rodovia

463
MT/DNIT/IPR
Especial cuidado deve ser tomado nas vizinhanças dos taludes dos empréstimos quando se utiliza o
processo da ―rede de malhas cotadas‖. Se o serviço for executado por máquinas do tipo trator com
scraper ou moto-scraper, os taludes se apresentarão bastante suaves e o processo descrito continua
válido. Entretanto, sendo o serviço executado por máquinas tipo escavadeira, surgem taludes a
prumo, que podem conduzir a erros na cubação.

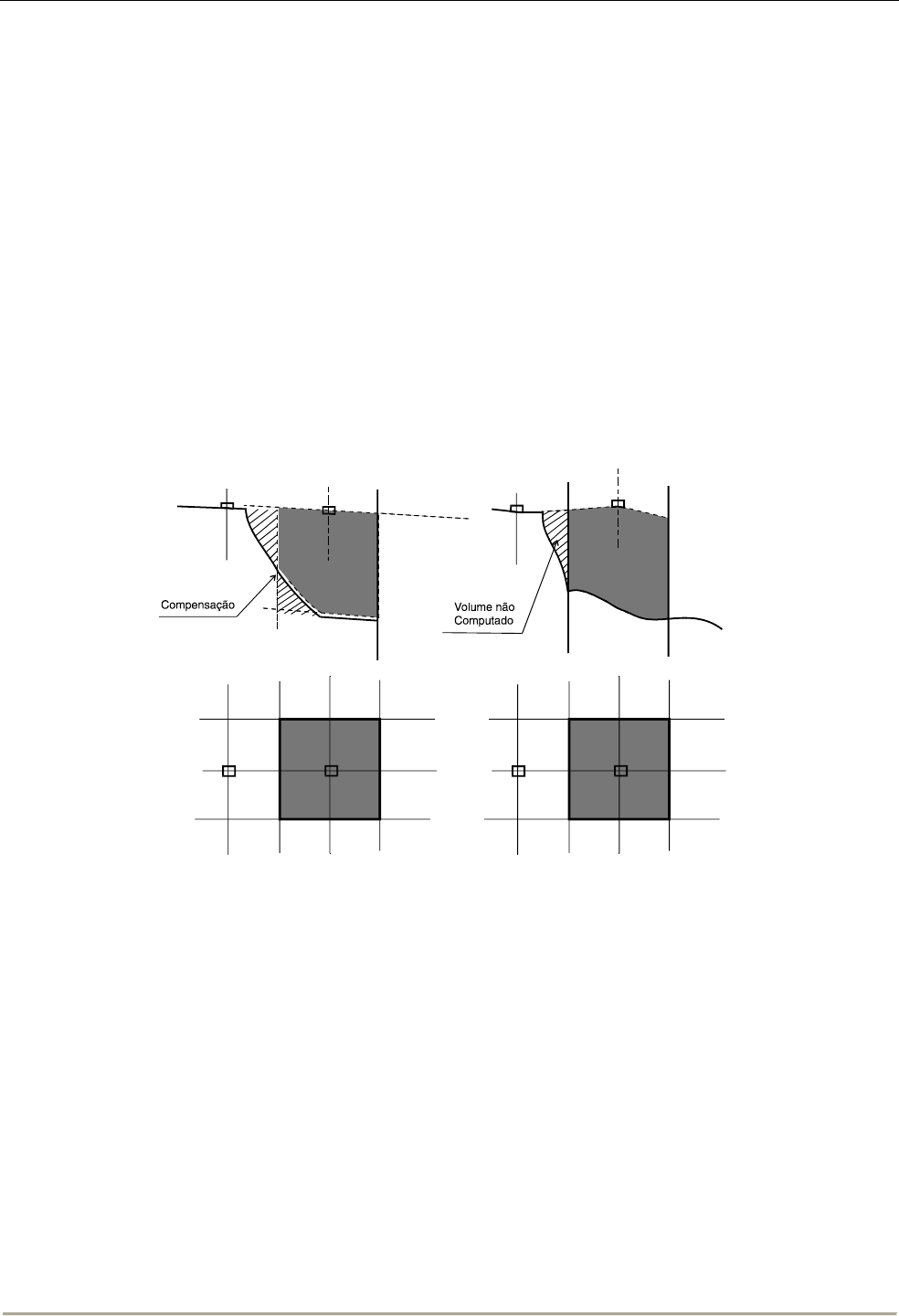

Conforme é ilustrado na Figura 111, há casos em que a projeção horizontal da linha do talude fica
entre dois nodos, e neste caso o processo continuará válido; porém, em certas situações esta linha
pode ficar próxima de um dos nodos, e então deve ser computado volume não escavado ou vice-
versa.
Figura 111 – Processo rede de malhas cotadas
IVh



Nestes casos, a solução deve ser recorrer a processo gráfico, para determinar o volume dos sólidos
nas proximidades do talude. Para isso, devem ser identificadas no campo, pelas suas três
coordenadas, o pé e a crista do talude em cada situação.
Seja o sólido representado na Figura 112, de base retangular, de dimensões a e b.
