INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA – BAHIA
Disciplina: EA – Professor: Antônio Almeida - Alunos:
Data: ____/____/______ – Turma: __________________ – Alunos:
_______________________________________________________________№ ______
_______________________________________________________________№ ______
_______________________________________________________________№ ______
Experimento 09
1. Título: Temporizador com MOSFET
2. Objetivo: Verificar o funcionamento do MOSFET em um circuito Temporizador.

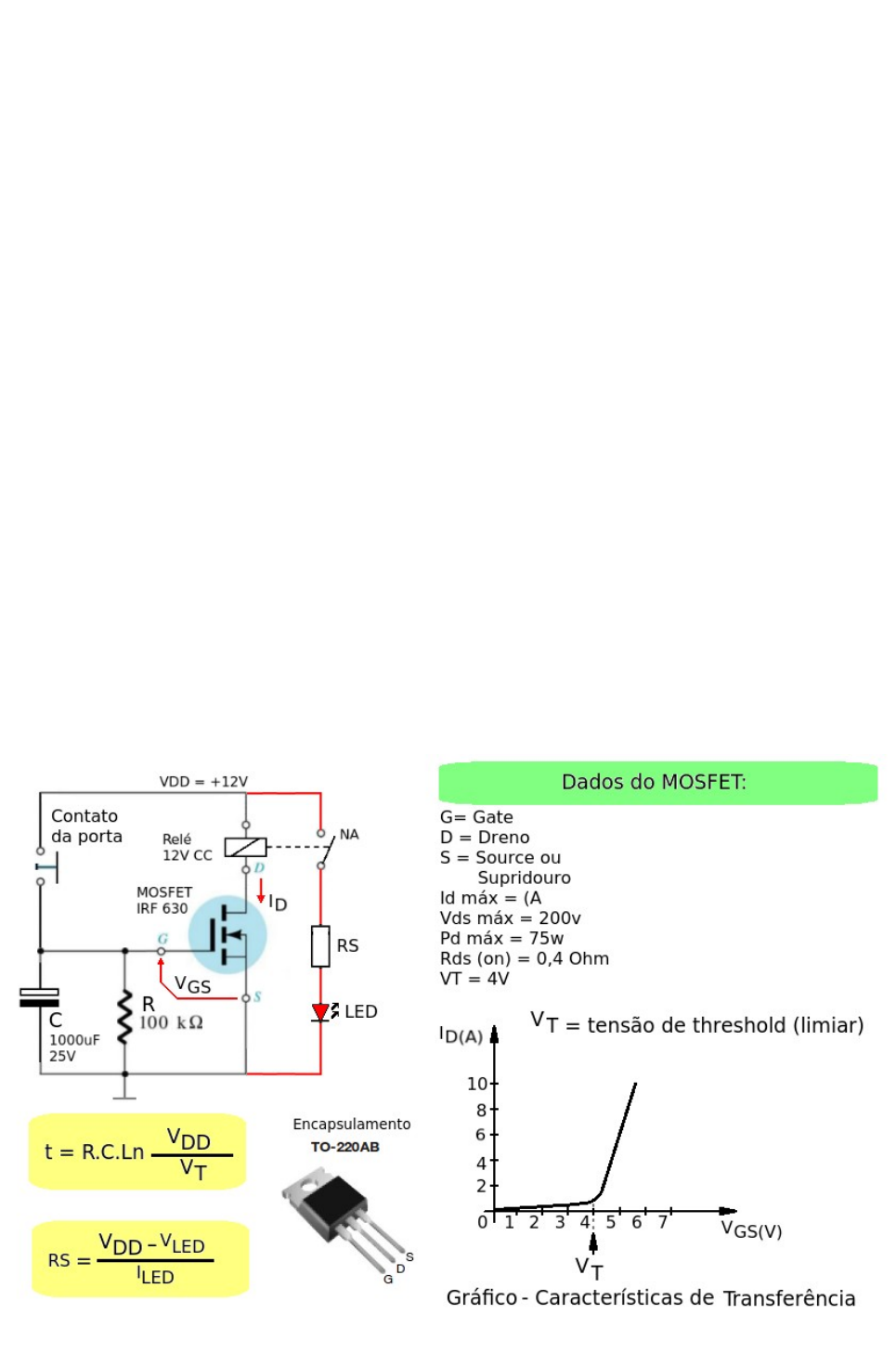

2. Fundamentos teóricos: O circuito abaixo represneta um temporizador para lâmpada interna de Veículo. Quando alguém abre a porta do veículo o contato fecha e carrega o capacitor “C” que alcança a tensão limiar (VT) do MOSFET, este dispara uma corrente dreno-supridouro(d-s) que energiza a bobina do relé e através do contato acionado, liga a lâmpada no painel.
Quando a porta do veículo for fechada, o contato fecha e o capacitor descarrega-se via “R” até a tensão ficar abaixo do limiar de “VT”, desoperando o relé e consequentemente deixando a lâmpada no painel desligada enquanto a porta for mantida fechada.
Questionário: resolva as seguintes
1. Utilize um cronômetro e anote o tempo que o LED permanece aceso. t = ________ segundos
2. Utilize a fórmula dada e calcule o tempo que o relé fica operando.
3. Pesquise sobre capacitores eletrolítico, compare o tempo medido com o tempo calculado, explique eventuais discrepância;
4. Calcule e indique o valor comercial para o resistor série do LED “RS”.
5. Com base no circuito desenvolva outro circuito temporizador, para uso em outra aplicação, a qual você aconselha ou deseja implementar.
