13/3/2022

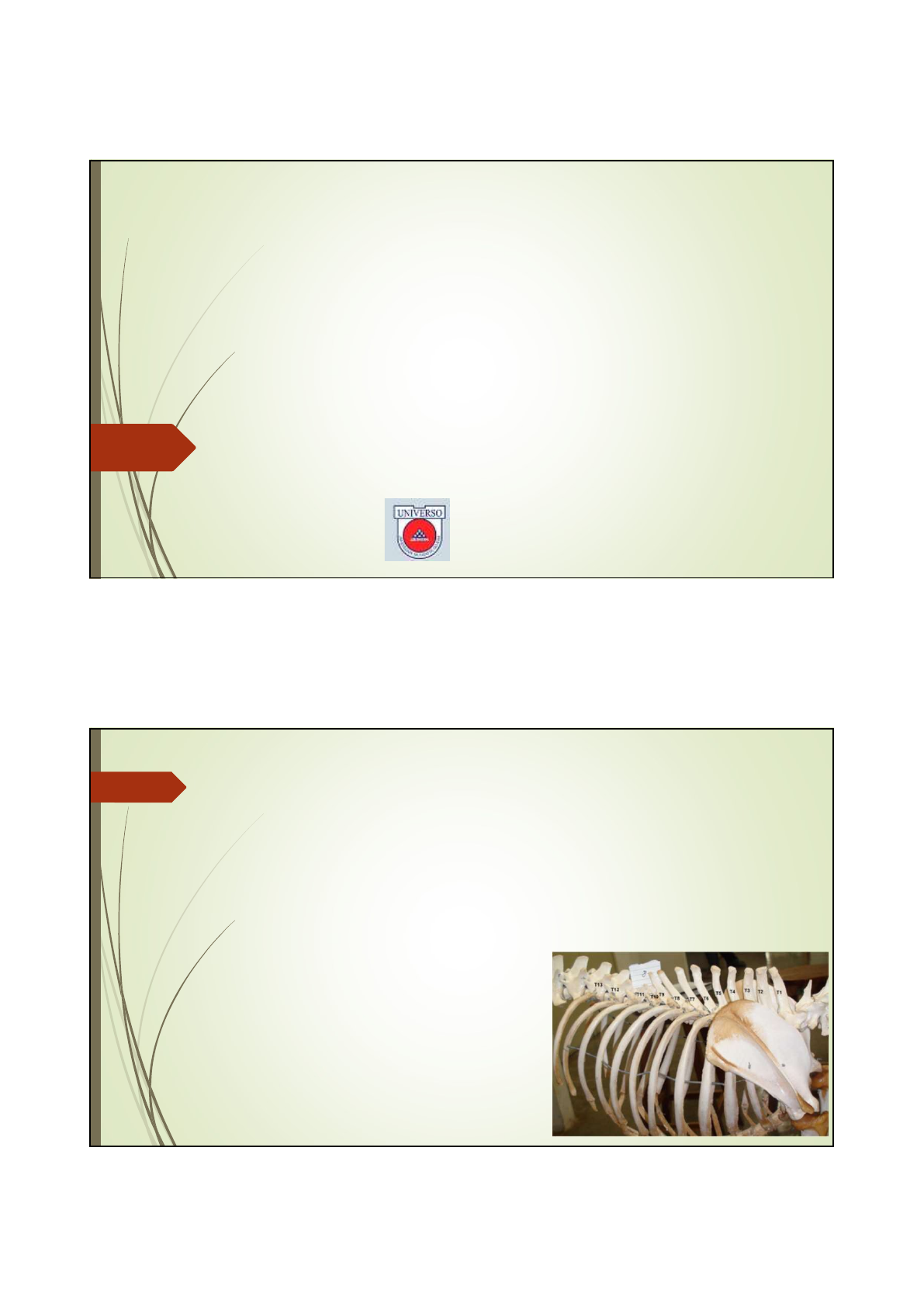

Sistema ósseo: Coluna
vertebral
Prof Vívian Novaes
Vértebra:
– corpo
– processos espinhosos e transversos
– articulações sinoviais e cartilagíneas
 Discos intervertebrais
Espaços intervertebrais: T10-11 menor
Anatomia da coluna vertebral
13/3/2022
 Região epifisária, corpo da vértebra, processo
transverso e canal medular.
Anatomia da coluna vertebral
Anatomia da coluna vertebral
13/3/2022
Anatomia da coluna vertebral
Anatomia da coluna vertebral
13/3/2022
Número de vértebras
Vértebras Carnívoros Suínos Bovinos Peq
ruminantes
Equinos
Cervicais 7 7 7 7 7
Torácicas 12 a 14 13 a 16 13 a 16 13 18
Lombares 6 a 7 5 a 7 6 6 5 a 7
Sacrais 3 4 5 4-5 5
Caudais 20-23 20-23 18-20 13-14 15-21
Vértebras cervicais
 São 7 nos animais domésticos e homem
 Primeira vértebra é chamada ATLAS
 A segunda vértebra é chamada AXIS
 São modificadas para suportar e movimentar a cabeça
 ATLAS: forma de anel e processos transversos são
chamados de asas
 AXIS: É a mais longa das vértebras e na extremidade
cranial possue um processo denominado PROCESSO
ODONTÓIDE que articula com o atlas
13/3/2022
Vértebras torácicas
 São 18 no cavalo, 13 no cão e 12 no homem
 Faces articulares para as costelas
 Processo espinhosos são longos e estreitos
 Processo transversos são curtos e estreitos
Vértebras Lombares
 6 no cavalo, 7 no cão e 5 no homem
 Processos transversos são alongados e achatados
 A sexta vértebra apresenta processo transverso com
uma superfície côncava mais larga na borda caudal
para a articulação com a asa do sacro.
13/3/2022
Vértebras sacrais
 Fusão das vértebras sacrais
Cavalo e homem: 5
Cão : 3
 Tem a forma triangular e se encaixa entre os íleos (ossos
da pelve)
Vértebras caudais
 Variáveis entre as espécies
 Reduzem gradualmente de tamanho
Com exceção das primeiras, consistem somente de
corpos
 A última apresenta extremidade pontiaguda
13/3/2022
O disco intervertebral está localizado entre a epífise
caudal de uma vértebra e a epífise proximal de outra.
 A região do canal medular é por onde passa a medula
do animal.
 Na região de coluna vertebral, principalmente na coluna
torácica de T2 a T11, existe o ligamento intercapital.
 É mais grosso, por isso consegue proteger um pouco mais
a região de medula, e tem a função de unir a cabeça
das costelas.
Anatomia da coluna vertebral
 A maioria das alterações ocorre em região
toracolombar ou lombar, onde não existe mais o
ligamento grosso.
 Entre a região torácica e a lombar, existe o ligamento
longitudinal dorsal. É mais fino e, consequentemente,
possui menos resistência.
Anatomia da coluna vertebral
13/3/2022
Anatomia da coluna vertebral
As projeções a serem realizadas para se posicionar a coluna vertebral
são:
 látero-lateral, ventro-dorsal ou dorso-ventral
O animal não pode estar com dor. Para isso, pode anestesiá-lo.
 Ao posicionar a coluna do animal, tentar deixá-la o mais linear
(reto)possível.
 Deve ser feita a radiografia de cada região da coluna do animal e
não toda de uma vez.
Técnica Radiográfica
13/3/2022
Técnica Radiográfica
O que observar na radiografia?
 Alterações na radiopacidade
– Aumento
– Diminuição
 Alterações na forma e no contorno
 Alterações no alinhamento
 Espaço intervertebral:
– Aumento do tamanho
– Diminuição do tamanho
– Aumento da radiopacidade
13/3/2022
Exame Contrastado
Mielografia
– Contraste iodado não iônico:
• espaço subaracnóide
• Iohexol (Omnipaque R ): 0,3 - 0,5ml/Kg. Vol max:9ml
– Contra-indicações: processos infecciosos, condições
adversas do paciente
13/3/2022
Alterações de curvatura
Projeção latero-
lateral
Dorso-ventral
Coluna veterbral
 Doenças Congênitas
 Doenças Metabólicas
 Doenças infecciosas e inflamatórias
 Doenças degenerativas
 Doenças Traumáticas
 Doenças Neoplásicas
13/3/2022
Doenças Congênitas / Malformações
 Espinha bífida
 Sinostose
 Hemivértebra
 Vértebras de transição
 Subluxação atlantoaxial
 Espondilomielopatia Cervical
Espinha bífida
 Fusão incompleta dos arcos vertebrais → ausência ou
hipoplasia dos processos espinhosos
 Mais comum na região lombar
 A falha na fusão dos processos espinhosos pode ser
visibilizada, pois as vértebras aparentam ter dois processos
espinhosos lado a lado anatomicamente.
 Raças mais acometidas:
– English Bulldog, Pastor Alemão, Samoieda, Chihuahua,
Dálmata, Colli e Manx Cat
13/3/2022
Espinha bífida
Sinostose (Vértebra em Bloco)
 Fusão de dois ou mais corpos vertebrais
 Não causam sintomas, pois não causam a compressão
da medula.
• Ausência parcial ou total do disco intervertebral
• Mais comum nas regiões cervical e lombar
• Fazer diferencial com processos degenerativos ( nestes
últimos, pode haver fusão de vértebras, porém se percebe
áreas de esclerose e osteólise).
13/3/2022
Sinostose (Vértebra em Bloco)
Hemivértebra
Ossificação incompleta / união incompleta dos centros de
ossificação;
 Mais comum na região torácica;
 Aspecto de cunha ou borboleta;
 Pode haver sintomatologia neurológica se houver instabilidade ou
deformidade do canal vertebral;
 Possui o formato de cunha (borboleta), mostrando sua
incapacidade de formar a vértebra. Acontecem angulações no
eixo da coluna, como a cifose;
 Raça mais acometida: Bulldog, pug, Boston terrier e gatos Manx.
13/3/2022
Subluxação Atlantoaxial
 Hipo ou aplasia do processo odontóide (Poodle
miniatura, Yorkshire, Chihuahua)
 Falha na fusão do processo odontóide
 Fratura do processo odontóide
 Ruptura de ligamentos entre C1-C2
 Desvio dorsal de C2 em direção a medula (compressão),
aumento da distância entre o arco do atlas e a espinha
dorsal do axis
Subluxação Atlantoaxial
13/3/2022
 Instabilidade atlanto axia
Compressão medular
Oclusão da artéria vertebral
 Diagnóstico por mielografia
 Aumento da distância entre o arco do atlas e o
Processo espinhoso do axis
Subluxação Atlantoaxial Instabilidade
atlanto axial
Compressão
medular
Oclusão da
artéria vertebral
Infarto medular
Óbito
Vértebras transicionais
Vértebras com características de dois segmentos da
coluna
C7 com uma ou duas costelas
 T1 com ausência de costelas
 T13 com ausência de costelas
 L7 com aspecto de vértebra sacra (sacralização)
 S1 com aspecto de vértebra lombar (lombarização)
 Problema referência cirúrgica
13/3/2022
Alterações metabólicas
 Hiperparatireoidismo secundário nutricional
Dietas ricas em fósforo e/ou pobres em cálcio
Sensibilidade óssea, relutância no exercício
Osteopenia generalizada
 Hipervitaminose A
Formação de reação periosteal em vértebras
Alterações infecciosas e inflamatórias
 Espondilite : Inflamação na vértebra
 Discoespondilite: Inflamação e
infecção no disco intervertebral e nas
faces articulares dos corpos vertebrais
das vértebras adjacentes.
13/3/2022
Discoespondilite
 Infecção e inflamação do disco intervertebral e
osteomielite das vértebras contíguas.
Causas: hematógena, corpo estranho e complicações
pós-cirúrgicas,
 Staphylococcus sp, Brucella canis.
 Aspectos radiográficos
Discoespondilite
Lise irregulas das
bordas das vértebras
Alargamento do
espaço intervertebral
Esclerose dos bordos
vertebrais
Reação periosteal do
corpo vertebral
Osteófitos
Fusão dos corpos
vertebrais
Pode ocorrer hpernia
de disco
Fa
se
 a
g
u
d
a
Fa
se
 c
rô
n
ic
a
13/3/2022
Doenças degenerativas
As alterações degenerativas acontecem tanto no disco
intervertebral, quanto na vértebra dos animais
 Espondilose
 Doenças do disco intervertebral
Espondilose
 A espondilose é uma alteração degenerativa que acontece nas
vértebras do animal. É também chamada de Espondilose deformante
ou anquilosante.
Ocorre principalmente em animais mais velhos, formando osteófito ou
entesófitos nas epífises das vértebras.
 Possui diferentes estágios de desenvolvimento e geralmente não
apresenta alterações clínicas nos animais.13/3/2022
Doenças do Disco Intervertebral
 Hérnia de disco
– Extrusão (Hansen tipo I) - mais comum em raças
condrodistróficas
– Protrusão (Hansen tipo II) - mais comum em raças não
condrodistróficas
– Hérnias traumáticas
 Calcificação de disco
Extrusão (Hansen tipo I) - mais comum em
raças condrodistróficas
13/3/2022
Extrusão (Hansen tipo I) - mais comum em
raças condrodistróficas
Faixa etária: 3 a 6 anos
Processo agudo Degeneração rápida em todos os
discos
Material gelatinoso se transforma em
tecido cartilaginoso e se calcifica
Ruptura do ângulo fibroso que leva a
extrusão do núcleo
Extrusão (Hansen tipo I) - mais comum em
raças condrodistróficas
13/3/2022
Aspectos radiográficos: Extrusão
Ocorre uma degeneração rápida em todos os discos e o material gelatinoso se
transforma em tecido cartilaginoso, calcificando-se. Em alguns animais, a ruptura do
ângulo fibroso leva a extrusão do núcleo pulposo, de forma bem aguda, afetando a
medula. No disco intervertebral, o ânulo fibroso se rompe e o disco extrui,
pressionando a medula ou as raízes nervosas.
Protrusão do tipo II (protrusão)
 A protrusão do tipo II é também chamada de
Degeneração fibroide ou Hansen tipo 2
O ânulo fibroso não se rompe completamente.
 Ocorre apenas um abaulamento do disco intervertebral.
 As alterações são observadas em animais com faixa etária
entre 6 a 8 anos.
 Acontece em raça de grande porte e não
condrodistróficas.
 Os sintomas clínicos são mais leves (crônicos).
13/3/2022
Faixa etária: 6 a 8 anos
Sitomas mais leves Raças grandes e não
condrodistróficas
Degeneração lenta e em alguns discos isoladamente
Protrusão do tipo II (protrusão)
 Normalmente não vamos ver a calcificação do disco
intervertebral
Características radiográficas não visualizadas do RX
simples
 Raio X contrastado: Mielografia
 Em alguns animais vemos a formação de osteófitos
ventrais
 Diminuição do espaço intervertebral
Protrusão do tipo II (protrusão)
13/3/2022
Protrusão do tipo II (protrusão)
Doenças Traumáticas
 Fraturas
 Luxações / Subluxações
 Traumatismos sem lesões ósseas
– hemorragia epidural
– hérnia de disco traumática
– lesão de ligamento - instabilidade
13/3/2022
Fraturas
Doenças Neoplásicas
 Tumores primários
– Benignos (osteoma, osteocondroma)
– Malignos (osteossarcoma, condrossarcoma,
fibrossarcoma, mieloma múltiplo)
 Tumores metastáticos
– hemangiossarcoma, linfossarcoma, melanoma,
carcinoma, adenocarcinoma
 Processo lítico, proliferativo ou misto
13/3/2022
 A neoplasia das vértebras é relativamente rara. Foram
descritos o osteossarcoma e osteocondroma, assim como as
lesões metastáticas.
 A coluna vertebral é um local de predileção do mieloma
múltiplo, quando um defeito osteolítico circular é visibilizado
 Na maioria dos casos, as neoplasias malignas associadas às
vértebras são de natureza destrutiva em vez de proliferativa.
 As placas terminais vertebrais e os espaços dos discos
geralmente não são envolvidos no processo destrutivo. As
fraturas compressivas (patológica) podem ocorrer.
Doenças Neoplásicas
Doenças Neoplásicas
13/3/2022
