1. Introdução
A convite da revista O Setor Elétrico começamos
em janeiro de 2019 um manual de energia solar.
Ele tem como objetivo ensinar as etapas para
projetar um sistema fotovoltaico conectado à
rede (SFCR).
Iniciamos com uma introdução, situando este
tipo de sistema dentro das formas de
aproveitamento da energia solar para, então,
abordar uma visão geral dele.
A estrutura dos capítulos segue aquela que se
mostrou eficaz nos cursos ministrados desde
2012 na nossa empresa Solarize.
O detalhamento das matérias segue o espaço
disponível na revista. Se pretender empreender
nesta área recomendamos fortemente participar
de um curso reconhecido que entra em muito
mais detalhes e oferece treinamento prático.
2. Aproveitamento da energia
solar
Existem, basicamente, duas formas de se
aproveitar a energia solar (fig. 1): aquecimento
solar e energia fotovoltaica. O aquecimento solar
aproveita a energia térmica em que se transforma
a irradiação solar quando atinge um corpo.
O corpo pode ser um coletor solar, onde o calor
do sol é transferido para a água que percorre o
coletor e encaminhada para o reservatório. O uso
final é água quente para tomar banho, para uso
em cozinhas ou em processos industriais.
Aquecimento de ar é outra tecnologia simples e
empregada em regiões com clima moderado, mas
nunca ganhou grande escala. Resfriamento solar
transforma o calor em frio, usando maquinas de
gelo. Como é uma tecnologia bem mais complexa
do que a combinação de energia fotovoltaica com
aparelhos de ar condicionado comuns, ela perdeu
viabilidade na medida que os painéis
fotovoltaicos caíram de preço.
MANUAL DE ENERGIA SOLAR
1 – APROVEITAMENTO DA ENERGIA SOLAR

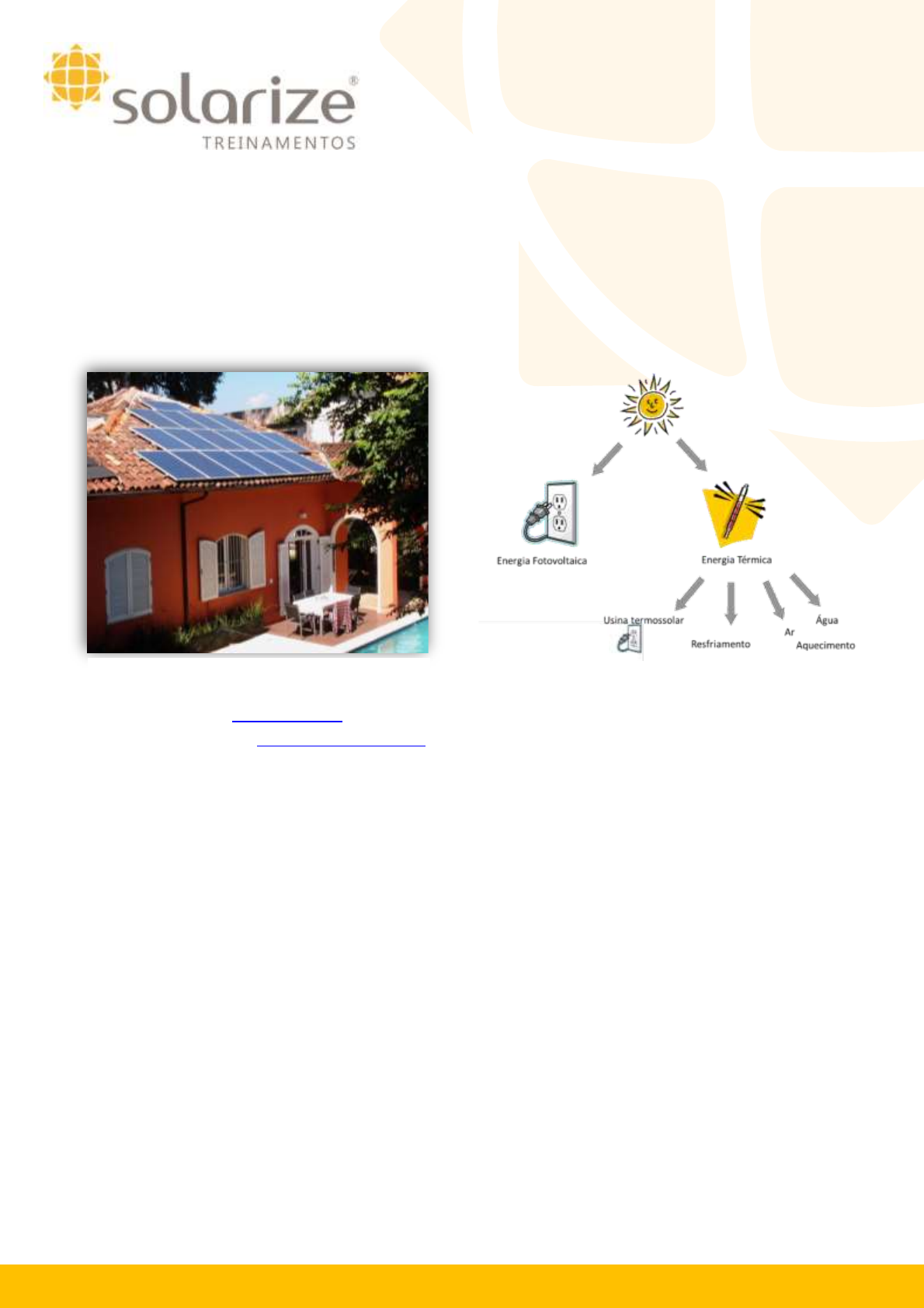

Figura 1: Formas de aproveitar a energia solar Arranjo fotovoltaico na residência do autor, potência: 4,1
kWp, primeiro SFCR do Rio de Janeiro
http://www.osetoreletrico.com.br/
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
MANUAL DE ENERGIA SOLAR
1 – APROVEITAMENTO DA ENERGIA SOLAR

© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 2
Usinas termossolares concentram a irradiação
mediante espelhos para aquecer um fluído e
gerar energia numa turbina. A vantagem é o
armazenamento da energia térmica por algumas
horas após o pôr do sol e a consequente geração
de eletricidade no horário de pico.
3. Tipos de sistemas
fotovoltaicos
Podemos dividir os sistemas fotovoltaicos em três
grupos (fig. 2). O primeiro é representado por
bombas solares, única aplicação onde os módulos
fotovoltaicos são conectados diretamente a um
aparelho. Estas bombas adaptam sua velocidade
à energia disponível e são indicadas em locais
sem rede elétrica, como fazendas.
3.1. Sistemas autônomos (off-grid)
A característica principal de sistemas autônomos
é o armazenamento da energia em baterias, para
uso à noite ou em dias chuvosos. Essa tecnologia
já é empregada há muitas décadas em localidades
sem acesso à rede elétrica, aplicações
automatizadas, como pontos de transmissão
telefônica ou estações meteorológicas.
Aplicações novas incluem pontos de aluguel de
bicicletas, para os quais uma instalação elétrica
fixa seria muito onerosa frente ao baixo consumo
de energia.
O custo das baterias e a capacidade limitada delas
torna sistemas autônomos desinteressantes
onde há opção para usar a rede da
concessionária.
Postes solares também ganham na simplicidade
da instalação, porém devem ser avaliados
financeiramente em longo prazo por causa da
troca das baterias no final da vida útil.
Localidades afastadas, como sítios ou aldeias na
região amazônica, frequentemente contam com
mais do que uma fonte de energia: solar, eólica e
gerador a diesel. Neste caso, o gerador é ligado
somente em última necessidade, por causa do
custo de combustíveis e manutenção. A
combinação requer um controle automatizado
que atenda às características de cada fonte.
O termo “sistema híbrido” pode gerar confusão,
porque é usado tanto para sistemas que usam
fontes diferentes, explicados acima, quanto para
inversores conectados à rede com baterias, que
serão abordados em seguida.
Figura 2: Tipos de sistemas fotovoltaicos
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
1 – APROVEITAMENTO DA ENERGIA SOLAR

© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 3
3.2. Sistemas conectados à rede
(on-grid)
Usinas representam o tipo clássico de sistemas
conectados à rede: toda a energia gerada é
escoada instantaneamente à rede da
concessionária, sem armazenamento local. Essa
modalidade é denominada de Geração
Centralizada (GC).
A Geração Distribuída (GD) ocorre em locais onde
há consumo próprio, como residências, prédios
ou empresas. A energia gerada é aproveitada em
primeiro lugar na instalação local, e apenas o
excedente é injetado na rede da concessionária.
No Brasil, a legislação determina que a
concessionária devolva a energia injetada em
outro horário, como se fosse uma bateria
(compensação em net-metering).
Há duas situações distintas onde a combinação
com baterias em sistemas híbridos pode ser
interessante: no nobreak solar, a energia
armazenada é revertida quando a rede da
concessionária falha. Neste caso, a potência e a
autonomia do nobreak devem ser dimensionados
conforme carga a ser alimentada, similarmente a
sistemas autônomos.
Já o gerenciamento de energia por baterias é
usado na Europa e nos Estados Unidos: durante o
dia armazena-se a energia para convertê-la à
noite, durante o horário da ponta. No Brasil, esta
opção começa a ficar viável em regiões com
grande diferença entre as tarifas da ponta e fora
da ponta.
Os capítulos que publicaremos ao longo deste
ano focarão em sistemas de geração distribuída.



4. Conexão do sistema solar à
instalação predial
Na geração distribuída, o sistema solar é
introduzido em uma unidade de consumo que é
formada por consumidores (iluminação, motores,
refrigeração etc.), conectados a um quadro de
distribuição, que recebe energia da rede da
concessionária com medição unidirecional do
consumo.
O sistema solar é composto por
• um arranjo fotovoltaico, um conjunto de
módulos fotovoltaicos interligados, que
gera a energia em corrente contínua,
• e inversor(es) que transformam a energia
gerada para corrente alternada em
sincronismo com a rede.
O sistema solar é conectado à instalação predial
em algum quadro de distribuição adequado (fig.
3), não necessariamente o quadro do ponto de
conexão. Após aprovação da instalação, a
concessionária substitui o medidor por um
modelo bidirecional que mede a energia
consumida e a energia injetada, de forma
independente. As duas leituras são usadas para
emitir a conta de energia a cada mês
(abordaremos detalhes em outro capítulo).
Figura 3: Esquema da instalação predial com sistema solar
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
1 – APROVEITAMENTO DA ENERGIA SOLAR

© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 4
5. Funcionamento dinâmico ao
longo do dia

Figura 4: Fluxo da energia em geração solar superior ao
consumo
Fig. 4 mostra o fluxo de energia em momentos
com geração superior ao consumo: do inversor, a
energia flui em direção ao quadro de distribuição.
Dali, ela alimenta os consumidores. O excedente
é injetado na rede da concessionária e
contabilizado pelo medidor de injeção.
Na fig. 5 observamos o momento de passagem de
uma nuvem. A energia gerada cai
instantaneamente e não supre mais a demanda
total dosconsumidores. A energia da
concessionária complementa a energia solar.
A alimentação oscilante entre inversor e
concessionária funciona em fluxo natural, sem
chaveamento. O inversor simplesmente gera
energia em uma tensão levemente superior à da
rede, o que garante o escoamento preferencial.
A situação descrita acima ocorre em diversas
ocasiões, não somente numa passagem de
nuvens:
• No início e no final do dia, quando a
irradiação é baixa
• Em dias nublados ou chuvosos
• Quando o consumo supera a geração,
mesmo em dias ensolarados
• Na ocasião de defeitos do sistema solar
Observamos um ponto muito importante: o
funcionamento dos aparelhos não depende do
sol ou do sistema solar. Os moradores ou
funcionários da empresa não precisam mudar sua
rotina conforme o tempo – é a concessionária
que garante a alimentação da unidade.

À noite (fig. 6) não ocorre mais geração solar
(aliás, é um mito que a lua consiga gerar energia)
e toda a energia é suprida pela rede da
concessionária.
Figura 5: Fluxo da energia com geração inferior ao consumo
Figura 6: fluxo da energia à noite
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
1 – APROVEITAMENTO DA ENERGIA SOLAR

© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 5
A figura 5 mostra a situação da falta de energia. O
inversor desliga automaticamente, por duas
razões. Primeiramente, para evitar um choque no
técnico da concessionária. Segundo, porque o
sistema solar sem baterias não consegue garantir
a potência necessária para alimentar qualquer
aparelho. O desligamento automático é chamado
de proteção “anti-ilhamento” (mais detalhes no
capítulo sobre inversores) e a reconexão é
automática.
6. Características do sistema
fotovoltaico
A instalação elétrica em uma residência ou uma
empresa é simples, já que dispensa modificações
na instalação existente. Apenas no quadro da
conexão é inserido mais um disjuntor (vemos
detalhes da instalação elétrica mais adiante).
O sistema solar traz as seguintes vantagens:
• Redução do custo de energia;
• Maior autonomia: para muitas pessoas é
importante saber que grande parte do
consumo é gerado no próprio telhado;
• Silencioso: na maioria dos inversores só
se escutam os relês na hora de ligar.
Alguns poucos têm um cooler de
resfriamento que liga automaticamente
quando o inversor esquenta;
• Reduz carga térmica no prédio: a
cobertura recebe muito menos sol, o que
diminui a demanda por ar condicionado
na edificação.
Um sistema de alta qualidade requer como
manutenção constante somente a limpeza dos
módulos, duas vezes ao ano, que é efetuada com
água e um pano macio. Apenas em locais com
elevada carga de sujeira atmosférica recomenda-
se uma limpeza mais frequente.
Além disso, uma revisão periódica da instalação
física e elétrica garante a longevidade com os
benefícios previstos.
7. Próximo Capítulo
No capítulo do próximo mês conheceremos as
etapas da elaboração de um projeto fotovoltaico
na visão macro.
Acesse o manual completo aqui – é grátis!
Figura 5: a falha da rede causa desligamento do inversor
Figura 6: Inversor com quadros de proteção O autor, Hans Rauschmayer, é sócio-gerente da empresa Solarize Treinamentos
Profissionais Ltda, onde montou a abrangente grade de capacitação.
Reconhecido especialista em energia solar, ele já foi convidado para ensinar e
palestrar em universidades, instituições, congressos nacionais e internacionais
e vários programas de TV. Entre em contato pelo site www.solarize.com.br.

Figura 8: : Inversor com quadros de proteção
http://www.solarize.com.br/
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
http://www.solarize.com.br/

© Solarize Treinamentos Profissionais Ltda. | www.solarize.com.br
R. Paschoal Carlos Magno, 57 20240-290 Rio de Janeiro RJ | contato@solarize.com.br | CNPJ 28.150.768/0001-60

© Solarize Treinamentos Profissionais Ltda. - Todos direitos reservados

1. Introdução
No primeiro capítulo do manual de energia solar
apresentamos as diferentes formas de
aproveitamento da energia solar. Delas,
selecionamos a geração distribuída com sistemas
fotovoltaicos conectados à rede (SFCR) como
tema dos capítulos e explicamos como este tipo
de sistema é conectado numa rede predial e
como ele se comporta ao longo do dia.
No presente capítulo abordaremos as etapas da
elaboração de um projeto desta modalidade.
2. As etapas do projeto
A figura 1 apresenta as etapas de um projeto
fotovoltaico conectado à rede. Em primeiro lugar,
percebemos três áreas de atuação:
1. A fase da análise das informações;
2. A fase do projeto técnico;
3. A fase do cálculo do retorno energético e
financeiro.
As etapas serão descritas em seguida, seguindo a
numeração do gráfico.
(1) Análise do Consumo e
Dimensionamento do Sistema
No Brasil, a regulamentação da geração
distribuída foi publicada pela Aneel na REN
482/2012. Ela impõe o conceito chamado de Net-
Metering: o usuário é permitido a compensar seu
consumo, mas ele não poderá vender energia.
Queremos, nesta etapa, estabelecer a meta do
futuro sistema solar. Usamos o consumo dos
últimos 12 meses, eventualmente corrigido por
previsões sobre aumento ou redução no futuro.
MANUAL DE ENERGIA SOLAR
2 – O PROJETO DO SISTEMA FOTOVOLTAICO CONECTADO À REDE
Figura 1: As etapas da elaboração do projeto fotovoltaico para um sistema conectado à rede
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
MANUAL DE ENERGIA SOLAR
2 – O PROJETO DO SISTEMA FOTOVOLTAICO CONECTADO À REDE

© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 2
Aliás, a implantação de medidas de eficiência
energética antes ou em paralelo à instalação do
sistema solar aumenta drasticamente o retorno
financeiro do conjunto.
Para obter a estimativa correta é imprescindível
conhecer a tarifação do cliente:
• De consumidores grupo B, que recebem
energia em baixa tensão, é cobrada uma
taxa mínima mensal (Custo de
Disponibilidade);
• As contas de clientes grupo A separam a
demanda contratada do consumo e são
calculadas em tarifas horo-sazonais.
Dependendo do negócio, o cliente ainda
pode compensar impostos aplicados na
tarifa, o que reduz a viabilidade do
projeto;
• A potência da ligação do cliente à rede da
concessionária limita a potência do
sistema solar.
Uma vez estabelecida a meta de geração, usamos
os dados climáticos do local para estipular a
potência do sistema que, supostamente, será
necessário para obter tal geração.
O dimensionamento será abordado em detalhe
num dos capítulos finais, pois requer o
entendimento da tecnologia fotovoltaica. Se
quiser se antecipar, então procure o assunto na
coletânea de apresentações no nosso site
www.solarize.com.br.
(2) Análise das Áreas Disponíveis
 Na segunda etapa procuramos áreas adequadas
para gerar energia solar no terreno do cliente,
geralmente parte da cobertura ou do terreno.
A procura pelas áreas disponíveis costuma
começar com estudo de imagens de satélite.
Ferramentas como Google Earth permitem tomar
as dimensões de forma aproximada e ajudam a
ver obstáculos na superfície e ao redor.
Posteriormente será necessário visitar o local e
efetuar medições exatas.

Figura 2: Classificação de áreas da cobertura de uma residência
A melhor captação da energia solar se faz quando
os módulos são orientados em direção ao
equador, portanto ao norte na maior parte do
Brasil. Por isso, escolhemos primeiramente a face
norte de um telhado, e em seguida as faces leste
e/ou oeste.
Analisamos o sombreamento pela própria
edificação, por prédios vizinhos, por árvores ou
morros e classificamos as áreas conforme sua
qualidade, como mostrado na figura 2.
Qual é a área necessária? Cada kW de potência,
estipuladana primeira etapa, necessita
aproximadamente 6 m² em módulos. Há
acréscimos para compensar má distribuição dos
painéis, sombreamento, desvios da orientação
ideal, e instalação em laje ou terreno (por causa
dos corredores entre as fileiras).
Outras opções, mais complexas, seriam ainda um
estacionamento solar, que requer um projeto
físico detalhado em paralelo ao estudo solar, ou
fachadas. No nosso país, cruzado pelo equador,
as fachadas recebem no máximo 50% da radiação
que incide sobre as coberturas. Tais projetos
dificilmente se pagam pelo retorno energético,
mas podem ser bastante interessantes pelo viés
arquitetônico ou de marketing verde.
O resultado desta etapa é a demarcação de áreas
utilizáveis para o sistema solar com classificação
conforme a qualidade da captação da energia
solar.
http://www.solarize.com.br/
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
2 – O PROJETO DO SISTEMA FOTOVOLTAICO CONECTADO À REDE

© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 3
(3) Projeto Físico
Figura 3: Cobertura com distribuição dos módulos
Chegou a hora de distribuir módulos fotovoltai-
cos na área disponível com objetivo de tentar
alcançar a potência estipulada durante a primeira
etapa. A figura 3 apresenta a distribuição de
módulos na área classificada com A da etapa
anterior, na residência do autor.
O tipo de módulo é escolhido conforme os
seguintes critérios:
• Há, basicamente, dois formatos de
módulos no mercado, com dimensões de
aproximadamente 1,00m x 1,65m ou
1,00m x 2,00m. Ambos podem ser
montados na posição retrato ou
paisagem;
• O desenho técnico mostra qual formato e
qual posição melhor se encaixa na área
disponível;
• A eficiência do módulo se traduz na
quantidade de área ocupada. Portanto é
um critério mais importante em casos de
área insuficiente;
• Somente em casos muito específicos
misturam-se diferentes modelos na
mesma instalação.
A fixação dos módulos na cobertura requer um
cuidado adicional, porque traz riscos estruturais
e/ou de infiltração, com possíveis danos de alto
prejuizo. Geralmente, as soluções desenvolvidas
prontas pela indústria são muito práticas e
permitem um trabalho eficiente.
A estética do conjunto requer um cuidado
adicional. O cliente pode, inclusive, optar por
uma solução tecnicamente inferior.
(4) Projeto Fotovoltaico
Esta etapa é o coração do projeto e será
detalhada nos próximos capítulos. Escolhemos
um ou mais inversores que funcionem bem com
os módulos escolhidos na situação encontrada.
A configuração deve preencher critérios de
• Relação da potência entre arranjo
fotovoltaico e inversores;
• Compatibilidade das grandezas elétricas
nas diferentes condições climáticas do
local da instalação;
• Configuração da ligação série-paralelo
conforme sombreamento encontrado;
• Compatibilidade com a rede elétrica que
recebe a energia.
Figura 4: O diagrama unifilar de um projeto fotovoltaico
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
2 – O PROJETO DO SISTEMA FOTOVOLTAICO CONECTADO À REDE

© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 4
(5) Projeto Elétrico
O projeto elétrico (fíg. 4) é formado por duas
partes: o lado em corrente contínua, entre o
arranjo fotovoltaico e o(s) inversor(es), e a ligação
do inversor à rede predial, em corrente alternada.
Ambas partes incluem
• A definição dos dispositivos de proteção
e seccionamento;
• A definição dos cabos e da condução
física deles pela edificação;
• O aterramento com ligação equipotencial
e interligação, se necessária, com o
sistema de proteção contra descargas
atmosféricas (SPDA).
Como o inversor injeta energia na rede da
concessionária, é necessário respeitar a norma
dela e solicitar a aprovação do projeto.
(6) Geração de energia
A energia gerada (exemplo na fíg. 5) representa o
benefício do sistema solar para o cliente. Ela pode
ser estimada por uma simulação que usa os
seguintes dados de entrada:
• Os dados climáticos do local da
instalação;
• O sombreamento a partir de uma
modelagem 3D do projeto físico, dos
obstáculos e da posição do sol ao longo
do ano;
• A geração de cada módulo e
considerando o sombreamento
individual;
• A interligação dos módulos com os
devidos efeitos elétricos;
• A conversão da energia gerada pelo
inversor a cada instante, conforme curva
de eficiência dele;
• As perdas dentro da instalação elétrica.
A resolução dos dados climáticos merece atenção
especial, já que a oscilação dos parâmetros
climáticos se propaga em todo o sistema
fotovoltaico. Dados em intervalos horários
(formato TMY = typical meteorológical year) são
necessárias para que não se percam efeitos de
dias ensolarados, parcialmente nublados ou
chuvosos.
Dados gerados em intervalos de minuto
(softwares como PVSYST ou PV*SOL oferecem
esta função) conseguem até simular a passagem
de nuvens e situações de sombreamento mais
complexos. Haverá outro capítulo sobre
softwares fotovoltaicos.
(7) Retorno Financeiro

Figura 6: Gráfico de fluxo de caixa
Para se chegar ao retorno financeiro, deve-se
simular a conta de energia do cliente a partir do
resultado da etapa anterior, da energia gerada a
cada mês. Aqui entram vários parâmetros, como
faixa de ICMS aplicada na tarifa, taxa mínima e
contabilidade de créditos entre meses.
Do lado do custo, são contabilizados o
equipamento instalado, a mão de obra, custos
bancários em caso de financiamento e a previsão
de operação e manutenção (O & M).
Figura 5: Gráfico da geração de energia com consumo no software
PV*SOL
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
2 – O PROJETO DO SISTEMA FOTOVOLTAICO CONECTADO À REDE

© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 5
Benefício e custo são organizados em uma tabela
de fluxo de caixa (gráfico na fig. 6), de onde os
seguintes indicadores são extraídos:
• O prazo de retorno simples, quando os
benefícios superam os investimentos;
• O prazo de retorno descontado, que
informa quando o investimento no
sistema solar chega a render mais do que
um investimento de comparação (ex.
CDB);
• A Taxa Interna de Retorno (TIR) que
informa os juros que o sistema solar paga
sobre o investimento;
• O custo da energia ao longo da vida do
projeto, um comparativo com a tarifa
paga à concessionária (LCOE = levelized
cost of Energy).
Empresas eletrointensivas sofrem com oscilações
nas tarifas e enxergam no sistema solar uma
forma de se proteger contra aumentos da tarifa:
uma vez instalado, o custo da energia solar é
conhecido e reduz o risco tarifário.
(8) Revisão
Figura 7: Modelagem 3D no software PV*SOL premium
Elaboramos o projeto, desde a primeira etapa,
partindo de certas premissas: estipulamos a
potência ideal conforme as condições climáticase
a aumentamos em decorrência de defeitos da
área disponível. Depois da simulação do projeto
completo, precisamos agora comparar o
resultado com a meta estabelecida e ajustar
todos os parâmetros para melhorar o resultado.
Aspectos estéticos ou a disposição financeira do
cliente podem também exigir modificações do
projeto.
É comum elaborar o projeto fotovoltaico de
forma evolutiva: a primeira proposta é emitida
com premissas simplificadas, ainda sem visita no
local. Na medida que a negociação avança, são
definidos os detalhes.
Nestas iterações, softwares profissionais
mostram seu valor: a integração com mapas de
satélites permite extrudar uma maquete com
poucos cliques, inserir módulos e configurar
inversores (veja fig. 7). Onde o detalhamento do
projeto pode ser postergado, são aplicados
valores padrão. Modificações ocorrem de forma
pontual e as simulações apresentam os
resultados de forma imediata.
1. Próximo Capítulo
Os próximos capítulos explanarão o projeto
técnico dosistema fotovoltaico, começando com
módulos e inversores. As questões legais ficarão
para o final, quando uma nova revisão normativa
está prevista para ser publicada (acompanhe
notícias no site www.solarize.com.br).
Acesse o manual completo aqui – é grátis!


O autor, Hans Rauschmayer, é sócio-gerente da empresa Solarize Treinamentos
Profissionais Ltda, onde montou a abrangente grade de capacitação.
Reconhecido especialista em energia solar, ele já foi convidado para ensinar e
palestrar em universidades, instituições, congressos nacionais e internacionais
e vários programas de TV. Entre em contato pelo site www.solarize.com.br.

http://www.solarize.com.br/
http://www.solarize.com.br/
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
http://www.solarize.com.br/

© Solarize Treinamentos Profissionais Ltda. | www.solarize.com.br
R. Paschoal Carlos Magno, 57 20240-290 Rio de Janeiro RJ | contato@solarize.com.br | CNPJ 28.150.768/0001-60

© Solarize Treinamentos Profissionais Ltda. - Todos direitos reservados
1. Introdução
No primeiro fascículo do manual de energia solar
aprendemos as características de sistemas
fotovoltaicos conectados à rede (SFCR),
instalados em geração distribuída (GD).
O segundo fascículo explanou o passo-a-passo
para elaborar um projeto deste tipo, abrangendo
questões legais brasileiras e questões técnicas,
que independem do país da instalação, e
questões estéticas, individuais para cada cliente.
Concluímos com a visão do cálculo do retorno de
investimento do projeto.
No presente fascículo abordaremos a tecnologia
fotovoltaica, que transforma a luz em energia, e
as características dos módulos fotovoltaicos.
2. A Composição da Irradiação
Figura 1: A composição da irradiação
Antes de nos debruçarmos sobre a tecnologia em
si precisamos entender melhor nossa fonte
energética, a radiação solar. Ela chega aos
módulos fotovoltaicos por três caminhos:
• A irradiação direta chega em linha reta e
é reduzida pela atmosfera e eventuais
nuvens;
• A irradiação difusa é aquela refletida por
partículas na atmosfera;
• O albedo é a radiação refletida pelos
arredores da instalação;
• Os módulos aproveitam a irradiação
total, que é a soma da irradiação direta,
difusa e do albedo
A norma NBR 10899:2006 define a terminologia
da energia solar fotovoltaica. Importante é
diferenciar entre os seguintes termos:
• A Irradiância solar G é a potência
incidente em uma área num determinado
instante, medida em W/m²;
• A Irradiação I ou H é o integral da
irradiância, portanto é a energia que
incide num certo intervalo, acumulado
por hora, dia, mês ou ano [Wh/m²].
3. A Tecnologia Fotovoltaica

Figura 2:A geração de energia numa célula fotovoltaica
Base da tecnologia fotovoltaica é um material
semicondutor (Fig. 2: massa azul) que contém
elétrons com baixa ligação aos átomos. Quando
um raio de luz, na forma de um fóton, (raio
amarelo na figura), alcança um desses elétrons
MANUAL DE ENERGIA SOLAR
3 – TÉCNOLOGIA FOTOVOLTAICA E MÓDULOS
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
MANUAL DE ENERGIA SOLAR
3 – TÉCNOLOGIA FOTOVOLTAICA E MÓDULOS
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 2
(bolinha laranja), este consegue se liberar e
escapar aos condutores (trilhos cinzas na
superfície).
Um fio elétrico conduz o elétron a uma carga (a
lâmpada, na figura), de onde um segundo fio o
leva de volta até o condutor inferior da célula
fotovoltaica, fechando assim o circuito elétrico.
As bolinhas azuis na imagem representam
“buracos”, cargas positivas à espera de elétrons.
Durante o processo ocorrem diversas perdas,
cujo detalhamento extrapola o presente capítulo.
Tradicionalmente, as células são captam luz
somente pelo lado frontal. Em instalações de
grande porte, a tendência é o uso de células
bifaciais, onde a radiação refletida pelo ambiente
também é aproveitada.
4. Materiais fotovoltaicos
O material mais usado na fabricação de células
fotovoltaicas é silício cristalino ultra purificado.
Há dois processos distintos de fabricação:
• O silício monocristalino é produzido em
cristais uniformes, no formato de
cilindros, que são cortados em lâminas
quadradas (wafer) com pontas
chanfradas.
• O silício policristalino (também chamado
de multicristalino) não apresenta a
uniformidade cristalina, o que causa
perdas na geração da energia. Ele é
produzido em paralelepípedos que
permitem, depois de cortados, preencher
o módulo sem buracos entre as células.
Essa diferença permite distinguir
visualmente as duas tecnologias (fig. 3).

Qual tecnologia escolher?
• Silício monocristalino é mais eficiente
(até 24%) do que o policristalino (até
19%). A maior eficiência reduz a área
ocupada e o custo com suporte,
cabeamento e mão de obra durante a
instalação. Por si só, a eficiência não
representa uma vantagem para o cliente,
mas deve ser avaliada no contexto do
projeto inteiro.
• Perdas relacionadas à temperatura são
significativas (veremos a seguir),
especialmente no nosso país tropical, e
geralmente menor na tecnologia
monocristalina.
Há várias tecnologias adicionais (ex. PERC) que
aumentam a eficiência, mas podem ter efeitos
adversos em clima tropical. É importante
acompanhar as notícias a respeito.
Além do silício cristalino há outros materiais,
como filme fino ou orgânicos, sendo que silício
cristalino corresponde por 94% do mercado
mundial. Por causa dessa predominância, que
deve ser ainda maior no Brasil, os capítulos a
seguir se concentram em módulos cristalinos.
5. Combinação de Células
Fotovoltaicos

Figura 4: Composição de Células Fotovoltaicas em Módulos e Arranjos
A dimensão mais comum das células
fotovoltaicas é de 156 mm x 156 mm. Cada célula
produz uma tensão de aproximadamente 0,5 V.
Figura 3: Comparação entre módulo monocristalino (esq.) e
policristalino
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
3 – TÉCNOLOGIA FOTOVOLTAICA E MÓDULOS
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 3
Para formar um módulo, as células são
combinadas por ligação em série. Os formatos
mais comuns para sistemas conectados à rede
são módulos de 60 células (tensão na faixa de 30
V) e 72 células (tensão na faixa de 36 V).
O tamanho dos módulos é muito similar entre os
diferentes fabricantes: módulos de 60 células têm
1m de largura por 1,65m de comprimento,
enquanto os de 72 células tem dimensão de 1 m
x 2 m. Ambos podem ser instalados na posição
retrato ou paisagem.
Módulos destinados a sistemas com baterias
costumam ser compostos de 36 células e são
fabricados em diversos formatos.
A combinação de módulos numa instalação real é
denominada de “painel fotovoltaico”, conforme
NBR 10899, o que pode causar equívocos, já que
o próprio módulo também costuma ser chamado
de painel (de inglês panel). O termo arranjo
fotovoltaico evita este equívoco, mas se refere
mais à conexão elétrica do que à montagem física
dos módulos.
Normas aplicáveis:
• ABNT NBR 10899:2006 — Energia solar
fotovoltaica – Terminologia
• ABNT NBR 11876:2010 — Módulos
fotovoltaicos — Especificação
• IEC 61215 — Módulos fotovoltaicos em
silício cristalino para aplicações terrestres
- qualificação do design e aprovação do
tipo.
• IEC 61646 — o mesmo para módulos de
Filme Fino
• IEC 61730 — qualificação de segurança
de módulos fotovoltaicos







6. Características Elétricas de
Módulos Fotovoltaicos

Figura 5: Curvas características de módulos fotovoltaicos
A célula fotovoltaica gera energia em corrente
contínua (c.c.), com um polo positivo e um
negativo. Outras fontes em c.c. que conhecemos
são baterias, mas com características
completamente diferentes, como veremos a
seguir.
Na figura 5,a curva roxa apresenta a corrente I
gerada pelo módulo em determinação da tensão
V de saída, com as seguintes características:
• Isc determina a corrente de curto circuito
(do inglês short circuit = SC). Ela ocorre
quando os conectores do módulo são
interligados diretamente. Vale observar
que o módulo, sob curto circuito, não é
danificado. Ele simplesmente mantém
uma certa corrente passando pelos
condutores enquanto há incidência de
luz.
• Voc determina a tensão de circuito aberto
(do inglês open circuit = OC) que ocorre
quando o módulo está desconectado.
• Na faixa inferior da tensão observamos
um longo trecho quase constante e uma
brusca queda após o ponto VPMP, que é
deduzido da segunda curva.
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
3 – TÉCNOLOGIA FOTOVOLTAICA E MÓDULOS
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 4
• O módulo, portanto, é um gerador de
corrente.
A segunda curva apresenta a potência P do
módulo sobre a tensão V. Vejamos as
características:
• Como a potência é o produto de tensão
com corrente P = I x V, e a corrente é
praticamente constante em grande parte
da faixa, a curva ascende de forma quase
linear.
• Ela alcança o Ponto de Máxima Potência
PPMP (em inglês seria PMPP = máximum
power point) para depois cair
fortemente. A potência nominal do
módulo é aquela determinada no ponto
PPMP.
• A tensão VPMP e a corrente IPMP são
deduzidos do ponto PPMP.
7. Características Elétricas sob
Influências Climáticas
As curvas apresentadas no item anterior e as
características informadas na ficha técnica do
produto são obtidas em laboratório, sobre as
seguintes condições padrão de teste (STC =
standard test conditions):
• Irradiância de 1000 W/m², o que
corresponde ao valor máximo possível
em radiação direta sobre a superfície da
terra
• Temperatura de 25° C (na célula)
• Espectro solar conforme AM = 1,5 (Air
mass factor)
Numa instalação real, essa combinação de
condições raramente é alcançada. As condições
climáticas variam constantemente e, com elas, as
características elétricas do módulo.
7.1. A Influência da Irradiância

Figura 6: A influência da irradiância
A figura 6 mostra a influência da irradiância sobre
as características elétricas:
• A irradiância determina a corrente, já que
a quantidade de fótons determina a
quantidade de elétrons, responsáveis
pelo fluxo elétrico.
• A tensão é pouco afetada e alcança 30 V
já com uma luz crepuscular.
• A potência, sendo o produto de tensão e
corrente, segue a irradiância.
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
3 – TÉCNOLOGIA FOTOVOLTAICA E MÓDULOS
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 5
7.2. A Influência da Temperatura
Figura 7: A Influência da Temperatura
O impacto da temperatura é apresentado na
figura 7:
• A corrente aumenta ligeiramente;
• A tensão cai de forma significativa. A
ficha técnica do módulo informa o
coeficiente, na faixa de 0,3% / °C
• Com a tensão, a potência é reduzida
também, numa proporção de
aproximadamente 0,4% / °C
O resultado é uma perda que pode chegar a 20%
em relação à potência nominal, quando o módulo
alcança 75°C (no sistema da empresa Solarize,
isso acontece em alguns momentos do ano).
O efeito inverso ocorre, quando a temperatura do
módulo cai abaixo de 25°C: a tensão aumenta
acima dos valores informados na ficha técnica, e
este aumento precisa ser levado em consideração
na hora de compor módulos com um inversor,
como veremos em outro capítulo.

7.3. A Variação Climática e o
Seguidor do Ponto de Máxima
Potência
Figura 8: curvas de geração em dias com clima diferente
Em dias de céu aberto, as condições climáticas
mudam de forma gradativa, como mostra a curva
vermelha na figura 8, obtida através de um
monitoramento de um sistema solar ao longo de
um dia.
Já com a passagem de nuvens (curva azul,
gravada em outro dia), as mudanças são
abruptas. A irradiância chega a superar o máximo
teórico de 1000 W/m² quando a irradiação direta
se soma com irradiação refletida por nuvens.
Com as condições climáticas oscilam também os
parâmetros elétricos dos módulos. É tarefa do
inversor assegurar que a potência máxima seja
extraída dos módulos a qualquer instante, e ele
conta com um elemento chamado seguidor do
ponto de máxima potência (SPMP, em inglês MPP
tracker = MPPT). O SPMP varia a tensão
continuamente e observa a potência fornecida
pelos módulos.
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
3 – TÉCNOLOGIA FOTOVOLTAICA E MÓDULOS
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 6
8. A Estrutura Física do Módulo

Figura 10: A estrutura física de um módulo com moldura
A figura 9 mostra a estrutura física do módulo:
• A célula é envolvida entre dois filmes
transparentes de EVA;
• Por cima, ela é protegida por um vidro
especial, de baixo teor de ferro, o que
garante maior transparência;
• Por baixo, um filme Tedlar (backsheet)
protege o conjunto.
• As camadas são laminadas em forno,
para garantir a proteção contra umidade
e oxigênio;
• A moldura em alumínio anodizado, que
permite fixação e aterramento, contém
outra vedação de silicone.
Opcionalmente, os módulos são fornecidos com
moldura e filme Tedlar pretos, para formar uma
superfície de cor uniforme.







Módulos vidro-vidro (fig. 10) eliminam a moldura
e estabilizam a célula, por causa da construção
simétrica. Eles são usados preferencialmente em
usinas de grande porte.
9. Próximo Capítulo
No próximo capítulo conheceremos o inversor,
cuja tarefa principal é extrair o máximo de
energia dos módulos, o que ocorre em corrente
contínua, e transformá-la em corrente alternada.
Acesse o manual completo aqui – é grátis!

Figura 9: A estrutura de um módulo vidro-vidro
O autor, Hans Rauschmayer, é sócio-gerente da empresa Solarize Treinamentos
Profissionais Ltda, onde montou a abrangente grade de capacitação.
Reconhecido especialista em energia solar, ele já foi convidado para ensinar e
palestrar em universidades, instituições, congressos nacionais e internacionais
e vários programas de TV. Entre em contato pelo site www.solarize.com.br.

http://www.solarize.com.br/
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
http://www.solarize.com.br/

© Solarize Treinamentos Profissionais Ltda. | www.solarize.com.br
R. Paschoal Carlos Magno, 57 20240-290 Rio de Janeiro RJ | contato@solarize.com.br | CNPJ 28.150.768/0001-60

© Solarize Treinamentos Profissionais Ltda. - Todos direitos reservados
Figura 1: O diagrama elétrico do sistema fotovoltaico conectado à rede
1. Introdução
Nos capítulos iniciais do manual de energia solar
abordamos características de sistemas
fotovoltaicos conectados à rede (SFCR) e o passo-
a-passo na elaboração de um projeto solar. No
terceiro capítulo estudamos os módulos
fotovoltaicos.
No presente capítulo entraremos em detalhes
sobre o inversor, o componente que transforma
a energia gerada pelos módulos para que possa
ser injetada na rede elétrica.
2. O Inversor Fotovoltaico
Inversores são usados em várias áreas da
engenharia elétrica com características distintas,
conforme demanda de cada aplicação. Aqui
estamos falando de inversores para sistemas
fotovoltaicos conectados à rede, uma categoria
de produtos com funções específicas.
A figura 1 apresenta o diagrama elétrico do
sistema inteiro, que será detalhado num capítulo
específico.
2.1. Funções obrigatórias
As seguintes funções devem estar presentes em
todos os inversores:
• A principal função do inversor é
converter a energia gerada pelos
módulos fotovoltaicos, em corrente
contínua, para corrente alternada na
tensão da rede à qual o inversor é
conectado;
• No capítulo anterior vimosque as
características elétricas dos módulos
variam com as condições climáticas
(irradiância e temperatura). Por isso, o
inversor contém na entrada um
elemento chamado Seguidor do Ponto
de Potência Máxima SPMP (em inglês
MPPT = maximum power point tracker)
que acompanha essas variações,
procurando o melhor rendimento a cada
instante;
• O inversor injeta energia em uma rede
conectada à concessionária. Ele usa
tensão e frequência da rede como
referência e se ajusta continuamente às
oscilações percebidas (relê de
sincronismo);
• Quando a rede sai da faixa permitida de
tensão e frequência, ou quando há falha
de fase, então o inversor se desliga
automaticamente, o que é chamado de
“anti-ilhamento”;
MANUAL DE ENERGIA SOLAR
4 – O INVERSOR FOTOVOLTAICO
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
MANUAL DE ENERGIA SOLAR
4 – O INVERSOR FOTOVOLTAICO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 2
• Internamente, o inversor se protege
contra superaquecimento e contra uma
potência de entrada excessiva. Nestes
casos, o inversor reduz sua potência de
saída;
• Ele ainda supervisiona o circuito da
entrada em relação à resistência de
isolamento entre os polos e a terra. Em
casos de falhas, ele se desliga e dispara
um alarme;
• O mesmo ocorre em casos de passagem
de corrente contínua para a rede de
corrente alternada (para inversores sem
transformador interno, o tipo comum).
2.2. Funções opcionais
Algumas funções são opcionais e incluídas
conforme decisão do fabricante do inversor:
• O monitoramento envia os dados de
produção via internet para o servidor do
fabricante.
• Alguns inversores permitem conexão de
sensores de irradiância, de temperatura
ou medidores de energia com fins de
enriquecer o monitoramento;
• O inversor pode conter componentes
elétricos como seccionadores, fusíveis ou
dispositivos de proteção contra surtos.
Estes componentes, alternativamente,
seriam colocados em caixas separadas.
2.3. Tipologias de Inversores
Há diferentes tipologias de inversores a respeito
do melhor aproveitamento de cada módulo:
inversores com várias entradas (multi-MPPT),
microinversores e inversores com otimizadores
de potência. Estes conceitos serão abordados
após discutir a conexão entre módulos e
inversores e questões de sombreamento, nos
próximos capítulos.
2.4. Normas para Inversores
As características da conexão com a rede elétrica
de distribuição foram definidas na norma ABNT
NBR 16149:2013, e foram incluídas também nos
Procedimentos de Distribuição de Energia Elétrica
no Sistema Elétrico Nacional PRODIST Módulo 3
e nas normas da maioria das concessionárias. A
respectiva norma internacional é a
IEC62109:2011.
Todos os inversores vendidos no Brasil com
potência até 10 kW devem ser certificados pelo
Inmetro. Os mais potentes são aprovados pelas
concessionárias mediante apresentação de um
certificado de laboratório internacional.
3. As Características Elétricas
3.1. As Características da Entrada
em c.c.
A entrada do inversor recebe a energia gerada
pelo arranjo fotovoltaico, em c.c., que é
especificada pelas seguintes características:
• Potência nominal Pnom e potência máxima
Pmax
• Corrente máxima Imax
• Tensão máxima Vmax
• Faixa de tensão permitida em operação:
VPMP min e VPMP max
• Tensão mínima para início do trabalho
Vstart
O arranjo fotovoltaico, que consiste numa
conexão série-paralela de módulos, deve ser
configurado da forma que não passe das
Figura 2: Instalação do inversor da marca Fronius durante o
curso da Solarize
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
4 – O INVERSOR FOTOVOLTAICO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 3
características acima. Como isso é calculado
aprenderemos no próximo capítulo.
3.2. As Características da Saída em
c.a.
A saída em corrente alternada é caracterizada
pelas seguintes grandezas:
• Potência nominal Pnom (igual à potência
máxima de entrada) e potência máxima
Pmax
• Corrente máxima Imax
• Tensão nominal e faixa de tensão
• Quantidade de fases
• Frequência nominal e faixa permitida
A maioria dos inversores de baixa potência (até
cerca de 5 kW) é oferecida com a saída em 220 V
monofásica. Estes inversores são conectados
entre fase e neutro ou entre fase e fase,
dependendo da tensão da rede local. Há poucos
produtos com saída em 127 V.
Verifique com os fabricantes quais inversores se
adaptam a redes menos comuns no Brasil, com
tensão em 115 V, 120 V, 208 V, 230 V e 254 V.
Os inversores maiores apresentam saída trifásica
com tensões variadas. Detalharemos este
assunto no capítulo sobre a conexão elétrica.
3.3. A Proteção de Anti-Ilhamento
Inversores conectados à rede não devem
trabalhar de forma ilhada, por duas razões:
1. Eles fornecem a cada instante a potência
recebida, que oscila em decorrência das
condições climáticas (ex. passagem de
nuvens), sem poder garantir a potência
suficiente para o funcionamento de
qualquer carga;
2. A injeção de energia na rede desligada
poderia expor ao risco de choque algum
técnico que esteja fazendo manutenção
da rede.
O inversor deve operar normalmente na faixa de
80% ... 110% da tensão nominal da rede e desligar
quando a tensão sair disso. A faixa permitida da
frequência vai de 57,5 Hz até 62 Hz, sendo que o
inversor deve reduzir a potência gradativamente
acima de 60,5 Hz conforme gráfico da fig. 3.
Após um desligamento por falhas na rede, o
inversor volta a operar automaticamente sem
intervenção manual, da mesma forma que ele
“acorda” toda manhã com a primeira claridade. O
tempo de religamento é definido pela
concessionária local e publicada na norma dela e
varia de 30 a 300 segundos.
Somente inversores com bateria conseguem
trabalhar de forma ilhada – veja capítulo a seguir.
3.4. A Eficiência do inversor
A eficiência do inversor é a relação entre a
energia injetada na saída e a energia recebida na
entrada. Ela depende das condições elétricas a
cada instante (veja fig. 4).
Além da eficiência máxima, a ficha técnica do
inversor apresenta a “eficiência europeia”, um
valor ponderado sobre a eficiência em diferentes
faixas da potência do inversor que serve para
comparar diferentes produtos.
Figura 4: Comportamento do inversor sob variações da
frequência da rede. Fonte: NBR 16149
Figura 3: Curva de eficiência de um inversor no software PV*SOL
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
4 – O INVERSOR FOTOVOLTAICO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 4
A eficiência efetiva pode ser estipulada usando
programas que simulam o sistema fotovoltaico ao
longo de um ano típico, em passos de hora ou de
minuto, como PV*SOL ou PVSyst.
4. Onde Instalar o Inversor
Inversores aquecem internamente e dissipam o
calor por convecção natural ou usando coolers
internos. Por facilitar isso, deve-se escolher um
local de instalação arejado, sem poeira e sem
incidência do sol. O manual de instalação de cada
fabricante informa sobre distâncias mínimas ao
redor do inversor (fig. 5).
Muitos inversores permitem até instalação ao
tempo, já que contam com um grau de proteção
IP 65 ou superior, mas não é recomendado.
O inversor é acessado somente em casos de
manutenção, e ele deve estar fora do alcance de
crianças, especialmente quando há fios expostos.
No entanto, a norma da Aneel exige um fácil
acesso para o comissionamento pelo técnico da
concessionária.
Faclitar o cabeamento c.c. e c.a. também é
importante, já que o comprimento do fio
determina a bitola dele. Para monitoramento é
importante verificar o acesso à internet, por cabo
ou Wifi.
Quem julga sobre a estética é o proprietário que
deseja ver fotos para poder imaginar como o
equipamento se insere no local.


5. MonitoramentoOs inversores atuais permitem acompanhar seu
funcionamento pela internet. O proprietário
deseja verificar a energia gerada ou mostrar a
amigos sua nova aquisição. Além disso, ele
precisa saber de defeitos muito antes de receber
uma alta conta de energia.
Já para o instalador, o monitoramento serve para
averiguar se o sistema realmente está
funcionando de forma satisfatória. Ele ainda pode
detectar defeitos, planejar uma manutenção ou
antecipar problemas remotamente e sem
depender de uma irradiação forte durante uma
eventual visita à instalação.
O instalador usa os dados acumulados durante o
mês junto com a conta de energia para explicar
ao cliente os fluxos da energia: este precisa
aprender que a energia que é consumida na hora
da geração não aparece na conta de energia,
porque não passa pelo medidor (autoconsumo).
Geralmente, os inversores enviam informações
sobre a potência atual e sobre a energia
acumulada ao longo do dia, mês e ano ao site do
fabricante do equipamento. O acesso se dá via
aplicativo, resumido e mais bonito, ou via site,
com mais detalhes. Muitos sites ainda enviam
avisos por e-mail quando o sistema está fora do
ar ou apresenta defeitos.
No entanto, não é simples verificar se um sistema
está realmente funcionando bem. Afinal de
contas, ele depende das condições climáticas que
oscilam. Estratégias compreendem a comparação
Figura 6: Distâncias mínimas para refrigeração, conforme
manual de instalação da PHB
Figura 5: Geração diária de um inversor (barras coloridas) comparadas
com a meta calculado pela irradiância (triângulo) no sistema Solarize
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
4 – O INVERSOR FOTOVOLTAICO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 5
entre inversores da mesma instalação, entre
diferentes sistemas na mesma região (cuidado
com microclima!), ou com sensores de
irradiância.
6. Inversores Híbridos com
Baterias
Inversores com baterias carregam e descarregam
baterias em paralelo à injeção na rede ou à
alimentação de cargas. Eles podem servir a dois
propósitos:
1. Gerenciar energia: parte da energia
gerada ao longo do dia é injetada no
horário da ponta. Este modelo é
interessante quando a tarifa da ponta é
muito superior à fora da ponta, ou
quando a legislação restringe a energia
injetada.
2. Nobreak solar: as baterias servem para
alimentar cargas no caso de falhas na
rede.
As condições no Brasil ainda não viabilizam a
primeira opção – há expectativas que isso seja
alcançado ao longo dos próximos anos, quando a
frota de veículos elétricos levar à redução do
preço das baterias.
A segunda opção atende a um nicho de mercado
crescente, já que segurança energética apresenta
um valor alto para empresas e um conforto
importante para residências. Os projetos
misturam cálculos de sistemas autônomos (“off-
grid”) e sistemas conectados à rede e requerem
uma intervenção na instalação elétrica do cliente
para criar uma rede emergencial. Em caso de
ilhamento, o sistema precisa garantir a
desconexão do gerador da rede.
O tema excede o conteúdo previsto para os
capítulos desta série.
7. Próximo Capítulo
O próximo capítulo será dedicado ao cálculo da
conexão entre módulos e inversor para
determinar o layout elétrico do arranjo
fotovoltaico.
Acesse o manual completo aqui – é grátis!

O autor, Hans Rauschmayer, é sócio-gerente da empresa Solarize Treinamentos
Profissionais Ltda, onde montou a abrangente grade de capacitação.
Reconhecido especialista em energia solar, ele já foi convidado para ensinar e
palestrar em universidades, instituições, congressos nacionais e internacionais e
vários programas de TV. Entre em contato pelo site www.solarize.com.br.

http://www.solarize.com.br/
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
http://www.solarize.com.br/

© Solarize Treinamentos Profissionais Ltda. | www.solarize.com.br
R. Paschoal Carlos Magno, 57 20240-290 Rio de Janeiro RJ | contato@solarize.com.br | CNPJ 28.150.768/0001-60

© Solarize Treinamentos Profissionais Ltda. - Todos direitos reservados
1. Introdução
Nos capítulos anteriores do manual de energia
solar abordamos características de sistemas
fotovoltaicos conectados à rede (SFCR) e o passo-
a-passo na elaboração de um projeto solar.
Depois conhecemos os módulos fotovoltaicos e o
inversor, componentes principais do nosso
sistema.
Chegou a hora de compreender como se
configura um arranjo fotovoltaico com
determinados módulos e o inversor escolhido e
definir, chegando à conexão série-paralelo dos
módulos.
Uma planilha que efetua os cálculos
apresentados neste capítulo está disponível na
mesma página do manual.
2. Visão Geral
Costumo chamar a configuração entre módulos e
inversor de “casamento”, já que ela deve
funcionar por muitos anos, em dias de sol e de
chuva, e em horas de calor e de frio.
O casamento vai funcionar, se os parâmetros
elétricos de tensão, corrente e potência dos
módulos e do inversor forem compatíveis, na
conexão série-paralelo escolhida.
Como a tensão do módulo depende da
temperatura das células devemos levar ainda em
consideração o local da instalação com suas
condições climáticas, e a ventilação dos módulos
na condição em que serão instalados (paralelo ao
telhado ou em fileiras elevadas).
3. Temperaturas no Local da
Instalação
Aprendemos no capítulo 3 que a tensão
produzida pelo módulo é fortemente afetada
pela temperatura, com comportamento inverso:
quanto maior o calor do módulo, menor é a
tensão de saída.
• A faixa de temperatura do módulo em
operação determina a faixa de tensão na
saída do módulo VPMP. A temperatura
máxima do módulo Tcélula,máx determina a
menor tensão de saída do módulo em
operação VPMP,mín. A literatura
recomenda usar um valor 30°C a 40°C
acima da máxima ambiental do local,
MANUAL DE ENERGIA SOLAR
5 – CONFIGURAÇÃO DO ARRANJO FOTOVOLTAICO COM O INVERSOR
Figura 2: O arranjo fotovoltaico é uma conexão série-
paralela de módulos que precisa combinar com as
características do inversor
Figura 1: Curva característica V-P em diferentes temperaturas, gerada
no software PV*SOL
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
https://materiais.solarize.com.br/manual-de-energia-solar-tecnologia-fotovoltaica-e-modulos
MANUAL DE ENERGIA SOLAR
5 – CONFIGURAÇÃO DO ARRANJO FOTOVOLTAICO COM O INVERSOR
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 2
dependendo da ventilação dos módulos e
da ocorrência de vento no local.
• A temperatura mínima da célula em
operação Tcélula,mín determina a tensão
VPMP,máx. É a temperatura que o módulo
alcança com um pouco de irradiação.
• A terceira condição climática a ser
considerada é a temperatura mínima do
local da instalação Tambiente,mín. Ela causa
a tensão máxima que o módulo produz,
VOC,máx.
O INPE oferece a busca por dados climáticos, mas
geralmente prevalece o bom senso e a
experiência na definição do trio das
temperaturas. A tabela 1 lista valores que podem
servir como referência.
Tabela 1: Valores referenciais para a escolha das temperaturas
características
Fonte Tcélula,máx Tcélula,mín Tambiente,mín
Alemanha 70°C 15°C -10°C
Sistema Solarize
(Rio de Janeiro – RJ)
75°C 25°C +10°C

A variação da corrente com a temperatura é
desprezível e não costuma ser levada em
consideração.
4. Dados Características do
Módulo
Para efetuar o cálculo, buscamos os seguintes
dados na ficha técnica do módulo:
• Potência nominal Pmód,nom;
• Corrente de curto circuito Imód,SC;
• Tensão PMP nominal Vmód,PMP;
• Tensão em circuito abertoVmód,OC;
• Coeficiente da variação da tensão com a
temperatura CoefV, comumente
informado em % / °C ou % / K
(observação: 1 K = 1 °C).
Em seguida calculamos as tensões derivadas das
temperaturas no local da instalação. As tensões
informadas na ficha técnica foram medidas nas
condições STC, sob 25°C (veja capítulo 3). A
seguinte fórmula aplica o coeficiente da variação
da tensão e a diferença da temperatura:
Os valores derivados são:
• Tensão máxima e circuito aberto
Vmód,OC,máx
• Tensão mínima e máxima em operação
Vmód,PMP,mín e Vmód,MP,máx (obs.: usando a
fórmula chegamos a um valor
aproximado para Vmód,PMP, já que o valor
exato pode ser determinado somente
com um software de simulação).
5. Dados Características do
Inversor
Na ficha técnica do inversor escolhido buscamos
os seguintes dados:
• Potência nominal Pinv,nom;
• Potência máxima Pinv,máx;
• Corrente máxima Iinv,máx;
• Tensão máxima Vinv,máx;
• Faixa de tensão de operação Vinv,PMP,mín e
Vinv,PMP,máx.
O objetivo é calcular a combinação entre os
módulos e o inversor, portanto devemos buscar
os valores da entrada do inversor, em c.c.. No
entanto, a potência nominal pode ser informada
na seção c.c. ou c.a., dependendo do fabricante.
6. O Cálculo do Arranjo
Fotovoltaico
Depois de colher as informações básicas
podemos agora mapear as características
elétricas dos módulos com as do inversor
Figura 3: O layout do arranjo fotovoltaico é determinado respeitando os
limites do inversor
http://www.solarize.com.br/
https://materiais.solarize.com.br/manual-de-energia-solar-tecnologia-fotovoltaica-e-modulos
MANUAL DE ENERGIA SOLAR
5 – CONFIGURAÇÃO DO ARRANJO FOTOVOLTAICO COM O INVERSOR
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 3
escolhido. Objetivo é definir o arranjo
fotovoltaico, que é a associação de n séries
fotovoltaicas (usamos a seguir o nome inglês,
string) em paralelo, cada com m módulos
conectados em série (figura 3).
Importante: O arranjo precisa ser
homogêneo, usando somente um modelo
de módulo e o mesmo número de módulos
em todos os strings. Casos onde isto não é
possível serão analisados no próximo
capítulo, que tratará também de
sombreamento parcial.
Pelas leis ôhmicas, a tensão resultante de cada
string é o produto do número de módulos m com
a tensão de cada módulo. A corrente resultante
do arranjo é o produto do número de strings n
com a corrente de cada string.
O mapeamento é feito por condições
independentes que, depois, são reunidas.

(A) Número máximo de módulos por string,
pela tensão máxima do inversor
A primeira condição calcula o número máximo de
módulos m por string que podemos conectar em
série, respeitando a limitação do inversor.
O número máximo de módulos por string mmáx é
igual à tensão máxima da entrada do inversor
Vinv,máx, dividida pela tensão máxima do módulo
em circuito aberto Vmod,OC,máx.

(B) Número máximo de módulos por string,
pela tensão de operação
A segunda condição calcula, quantos módulos
podemos conectar em série, considerando agora
o limite de tensão de operação do inversor:
Esta condição é calculada independentemente
de (A), mas como resultado deve valer o menor
número dos dois, ainda arredondado para baixo.
(C) Número mínimo de módulos por string,
pela tensão de operação
O inversor exige um número mínimo de módulos
para trabalhar, que é calculado dividindo a tensão
mínima do inversor pela tensão mínima do
módulo, ambos em condição de operação:
O número resultante deve ser arredondado para
cima.
(D) Número máximo de strings
O número máximo de strings conectados em
paralelo é calculada dividindo a corrente máxima
de entrada do inversor pela corrente gerada
pelos módulos em condições padrão:

(E) Potência máxima
O fabricante indica a potência máxima do arranjo
fotovoltaico na ficha técnica, que determina
número máximo total de módulos que devem ser
conectados:
A potência máxima é correlacionada ao fator de
dimensionamento, que discutiremos em seguida,
e não representa uma restrição crítica.
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
5 – CONFIGURAÇÃO DO ARRANJO FOTOVOLTAICO COM O INVERSOR
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 4
(F) Fator de dimensionamento
O fator de dimensionamento expressa a relação
da potência entre o arranjo fotovoltaico e o
inversor e costuma ser informado em porcento.
É comum superdimensionar o arranjo, já que a
potência nominal dos módulos raramente é
alcançada em clima tropical.
Um FDI entre 100% e 120% é considerado
conservador. Um FDI mais alto traz a vantagem
de reduzir o investimento, mas acarreta um corte
de produção em horas de alta irradiância.
A figura 4 mostra este efeito: o sistema com FDI
de 158% (linha azul) perde energia quando a
potência máxima do inversor é alcançada. Já o
sistema com FDI de 119% raramente alcança a
potência máxima.
Outra desvantagem de um alto FDI é o
aquecimento da eletrônica de potência que pode
reduzir a longevidade do inversor. Recomenda-se
consultar o fabricante para assegurar as
condições de garantia.
Um FDI abaixo de 100% é aceitável quando não
se encontra um inversor menor com potência
adequada, algo frequente em sistemas muito
pequenos.
7. Verificação de Alternativas
Depois de calcular as condições, podemos
verificar alternativas do layout elétrico. Vamos
usar um exemplo resumido para compreender
este procedimento:
• Pretendemos montar um sistema de 12
kWp, usando 40 módulos de 300 Wp de
um determinado modelo;
• Um inversor de 10 kW seria adequado,
levando em consideração um FDI de
120%;
• Usamos as fichas técnicas do módulo e do
inversor para levantar os dados listados
acima e calcular das condições listadas
acima;
• Com 40 módulos temos as seguintes
alternativas de layout: 5 strings de 8
módulos, 4 strings de 10 módulos ou 2
strings de 20 módulos;
• Testamos as alternativas contra as
condições apresentadas no capítulo
anterior para determinar quais delas são
permitidas.
• Em termos elétricos, é favorável
aumentar o número de módulos por
string para manter a corrente baixa. No
entanto pode haver outros critérios da
execução que nos levam a priorizar uma
alternativa diferente.
Se nenhuma das alternativas for viável, então é
necessário mudar a escolha do equipamento e
refazer o cálculo. Isso ocorre com certa
frequência com inversores que apresentam uma
faixa estreita de tensão.
Se um determinado inversor, por exemplo,
permitir somente 19 ou 20 módulos por string,
então o número total de módulos deve ser
divisível por 19 ou 20, e a área de montagem deve
permitir a fixação deste número de módulos.
Figura 4: Comparação entre um sistema com FDI de 119% (linha
amarela) com um de 158% (linha azul), simulado no software PV*SOL
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
5 – CONFIGURAÇÃO DO ARRANJO FOTOVOLTAICO COM O INVERSOR
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 5
8. Uso da Planilha
 Disponibilizamos no nosso site uma planilha
(figura 5, acesse aqui) que efetua os cálculos
apresentados neste capítulo e que contém um
exemplo completo. A planilha serve para
configurar projetos reais, ela não é meramente
didática.
Ela deve ser preenchida na seguinte sequência:
1. Local da instalação;
2. Dados do módulo: preencha os campos
em azul. Os campos em cinza apresentam
resultados intermediários e os em verde,
resultados finais;
3. Dados do inversor: procure os dados na
ficha técnica;
4. Após preencher os dados acima, o
quadro “Cálculo” já apresenta as
condições de mapeamento, com
números mínimos e máximos de módulos
e strings;
5. Fator de dimensionamento: informe
aqui o limite inferior e superior da faixa
tolerada e da faixa ideal;
6. Verificação de alternativas: preenche os
campos“Nº de strings” e “Nº módulos
por string” e observe o campo
“Verificação” à direita, que testa a
alternativa contra as condições no
quadro “Cálculo”
A planilha está com os campos todos abertos para
que você possa verificar e, se for necessário,
modificar as fórmulas.
9. Outros tipos de inversores
Apresentamos o cálculo para a tipologia chamada
de “inversor string”, com apenas uma entrada.
Há outras opções, cuja discussão detalhada
extrapola o espaço do capítulo:
• Inversores múlti-MPPT oferecem mais
do que uma entrada, cada uma com seu
seguidor de ponto de máxima potência
SPMP (inglês MPPT). Neste caso, o
cálculo deve ser repetido para cada
entrada separadamente, cujas
características podem ser diferentes. O
fator de dimensionamento deve ser
avaliado para cada entrada, e também
para inversor como um todo;
• A configuração de Microinversores, que
atendem de um a quatro módulos, usa
os mesmo cálculos apresentados acima;
• Para sistemas com otimizadores de
potência é necessário efetuar o cálculo
para cada otimizador separadamente.
Além disso, há regras para o número de
otimizadores que podem ser conectados
a cada entrada do inversor. Consulte a
documentação do fabricante.
10. Próximo Capítulo
No presente capítulo tratamos de arranjos
fotovoltaicos homogêneos. A realidade, no
entanto, nos desafia com telhados complexos de
várias águas e com objetos que causam
sombreamento, atrapalhando a geração de
energia. Estes desafios serão o tema do próximo
capítulo.
Acesse o manual completo aqui – é grátis!
O autor, Hans Rauschmayer, é sócio-gerente da empresa Solarize Treinamentos
Profissionais Ltda, onde montou a abrangente grade de capacitação.
Reconhecido especialista em energia solar, ele já foi convidado para ensinar e
palestrar em universidades, instituições, congressos nacionais e internacionais e
vários programas de TV. Entre em contato pelo site www.solarize.com.br.

Figura 5: A planilha de configuração
http://www.solarize.com.br/
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
http://www.solarize.com.br/

© Solarize Treinamentos Profissionais Ltda. | www.solarize.com.br
R. Paschoal Carlos Magno, 57 20240-290 Rio de Janeiro RJ | contato@solarize.com.br | CNPJ 28.150.768/0001-60

© Solarize Treinamentos Profissionais Ltda. - Todos direitos reservados
1. Introdução
Conhecemos, nos capítulos anteriores do manual
de energia solar, o projeto de um sistema solar
como um todo e os principais componentes,
módulos e inversores, e aprendemos como
configurá-los conforme suas características
elétricas.
No presente capítulo abordaremos como tratar
as dificuldades que a realidade nos impõe:
sombreamento parcial de módulos ou outras
formas de descasamento que impedem o
perfeito aproveitamento da radiação solar.
2. Visão Geral
Descasamento (o termo em inglês “mismatch” é
mais usado na prática) ocorre quando as
características elétricas de módulos
interconectados não são iguais. Possíveis causas
são
• Defeitos técnicos;
• Diferentes modelos;
• Insolação diferente devido a
sombreamento parcial (veja figura 1) ou
instalação em planos divergentes
(consulte capítulo 3).
3. O Efeito Elétrico do
Descasamento
Frequentemente se escuta que um módulo
sombreado inibe a série inteira de módulos
(string) de gerar energia, em analogia ao caso de
um rádio com pilhas, das quais uma está
esgotada. Essa comparação é simplista demais –
no nosso caso precisamos analisar a curva
característica do string.
Vamos aproveitar o exemplo da figura 1. Do string
que ocupa a metade da esquerda do telhado,
quatro módulos recebem pleno sol e os outros
têm algum sombreamento (o software informa
valores entre 2% e 85%).
A figura 2 retrata a curva característica do string
no exato instante daquela imagem.
• A curva azul (corrente versus tensão)
evidencia que apenas parte dos módulos
consegue gerar a corrente total de aprox.
2,7 A, enquanto o restante é limitado a
uma corrente de 0,8 A;
• A curva preta (potência versus tensão)
apresenta dois máximos locais, um com
um pouco mais de 500 W e o outro pouco
acima de 300 W.
MANUAL DE ENERGIA SOLAR
6 – SOMBREAMENTO E OUTRAS FORMAS DE DESCASAMENTO
Figura 1: Exemplo de sistema solar com sombreamento pela
árvore numa manhã de inverno, modelado no software PV*SOL
premium
Figura 2: Curvas características geradas no software PV*SOL para a
situação da figura 1, com sombreamento
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
http://www.pvsol.com.br/
MANUAL DE ENERGIA SOLAR
6 – SOMBREAMENTO E OUTRAS FORMAS DE DESCASAMENTO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 2
Se o inversor conectado ao string encontrar o
ponto PMP1, então ele vai fornecer 500 W.
Dependendo das condições, ele pode encontrar
somente PMP2 e permanecer na geração de 300
W. Ambos pontos não aproveitam a potência dos
módulos por completo (veremos alternativas
mais adiante).
Já a figura 3 mostra a curva característica duas
horas depois, quando todos os módulos se
encontram sob pleno sol. As duas curvas são
uniformes com somente um ponto de máxima
potência, com mais de 2000 W.
4. Diodos de Desvio
O descasamento não somente causa perdas, ele
também pode danificar módulos, devido à
conexão em série das células: quando todas as
células recebem a mesma radiação, elas
produzem a mesma corrente. No momento em
que uma célula é sombreada, ela deixa de
produzir e vira resistência por onde passa a
corrente gerada pelas outras células.
Em consequência a célula aquece (efeito hot
spot). Sem proteção, este aquecimento poderia
até derreter a célula. Por isso, os módulos contam
com diodos de desvio (by-pass), que conduzem a
corrente reversa, tirando as células inoperantes
do circuito.
Normalmente, há três diodos de desvio por
módulo, cada um protegendo duas fileiras do
módulo.
1. Sombreamento
Vamos analisar o grande vilão, o sombreamento,
começando pelo percurso do sol.
1.1. Geometria solar
A figura 4 mostra o percurso do sol para a latitude
do Rio de Janeiro:
• Durante o inverno, o sol nasce no
Nordeste, passa pelo Norte, e se põe no
Noroeste;
• No verão, o percurso começa no Sudeste
e termina no Sudoeste. O ápice chega ao
zênite no solstício do verão (dia 21 de
dezembro);
• Ao longo do ano, o sol faz um percurso
entre os dois apresentados na figura.
Em latitudes menores (locais mais próximos ao
equador), a altura do sol no inverno é maior e o
sol do verão passa mais ao sul. Já em latitudes
maiores, o sol do meio-dia fica mais baixo e mais
ao norte, com uma variação maior entre nascer e
pôr do sol.
1.2. Sombra Distante
Figura 3: Sombreamento pelo horizonte no diagrama e na
modelagem 3D no software PV*SOL premium
Objetos distantes da nossa planta solar afetam
todos os módulos da mesma forma, num efeito
Figura 1: Curvas características sem sombreamento
Figura 2: O percurso solar nas estações do ano.
Fonte: pacearquitetura.ning.com
http://www.solarize.com.br/
http://www.pvsol.com.br/
MANUAL DE ENERGIA SOLAR
6 – SOMBREAMENTO E OUTRAS FORMAS DE DESCASAMENTO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 3
liga/desliga. Eles são modelados como horizonte
(figura 5).
Um meio simples para analisar o horizonte é o
aplicativo Sun Surveyor para smartfones que
projeta a curva solar na imagem captada pela
câmera. Publicamos um manual de uso do
aplicativo no site.
1.3. Sombreamento próximo
Figura 4: Sombreamento pela antena parabólica
Objetos próximos ao nosso arranjofotovoltaico
causam sombra que afeta parte dos módulos e se
“movimenta” pelos módulos conforme percurso
solar diário e anual:
• A sombra visível na figura 1 ocorre no dia
21/06 às 9hs. Durante o verão, a casa
deste exemplo fica fora da sombra da
árvore;
• Em contrapartida ocorre sombreamento
pela antena parabólica durante os meses
do verão (figura 6).
1.4. Análise da Situação
Figura 5: Frequência de sombreamento ao longo do ano
(visualização PV*SOL premium)
A visualização da sombra (figuras 1 e 6) ajuda a
compreender causas do sombreamento, mas
retrata apenas certos instantes. O cálculo do
percentual das horas com sombra ao longo do
ano (figura 7) é uma informação mais rica e ajuda
ao projetista tomar decisões sobre a colocação
dos módulos:
• Neste exemplo, percebemos um alto
percentual próximo à antena, indicando
que deveríamos afastar os módulos dela
(ou então remover a antena para outro
lugar).
• Pela sombra da árvore há outros valores
elevados. Estes seriam os primeiros
módulos a serem retirados se uma
potência reduzida fosse suficiente para o
cliente.
2. Como Otimizar um Sistema
com Descasamento
O projetista deve reduzir as perdas por
descasamento, pela seleção do módulo
apropriado, a melhor instalação física dos
módulos, a devida escolha da tecnologia do
inversor e a adequada interligação do arranjo.
2.1. Inversor String ou Multi-MPPT
O inversor string recebe a energia de uma grande
quantidade de módulos em cada entrada dele
(chamado de SPMP ou MPPT, veja capítulos 4 e 5)
e exige mais homogeneidade no subarranjo que é
conectado a uma entrada: Use o mesmo modelo
de módulos, todos com a mesma orientação
geográfica e com a mesma inclinação.
No entanto é possível dividir o arranjo e conectar
partes com características diferentes em
entradas separadas. No nosso exemplo é
recomendável escolher um inversor com duas
entradas, no mínimo, e separar os módulos do
lado esquerdo, sombreados pela árvore, dos da
direita, sombreados pela antena.
Voltando à figura 2, da curva característica, é
importante evitar que o inversor permaneça no
Ponto de Máxima Potência inferior PMP2.
http://www.solarize.com.br/
https://www.solarize.com.br/site_content/17-base-de-conhecimento/118-analise-do-sombreamento-com-o-aplicativo-sun-surveyor
https://www.solarize.com.br/site_content/17-base-de-conhecimento/118-analise-do-sombreamento-com-o-aplicativo-sun-surveyor
http://www.pvsol.com.br/
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
MANUAL DE ENERGIA SOLAR
6 – SOMBREAMENTO E OUTRAS FORMAS DE DESCASAMENTO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 4
Além disso, é deve-se escolher um inversor com
otimização de sombreamento. Esta função
percorre a curva característica (figura 2) de
tempos em tempos com objetivo de identificar o
maior ponto PMP existente (ex. Fronius Dynamic
Peak Manager).
2.2. Micro Inversores
Figura 6: Monitoramento de sistema com micro inversores APS
A figura 8 mostra o monitoramento de uma
instalação com micro inversores, com a foto real
à direita. Os números no gráfico à esquerda, e as
barras cor laranja representam a energia gerada
naquele instante (de manhã cedo – a foto foi
tirada em outro momento).
É visível que os módulos da fileira inferior sofrem
com o sombreamento pela platibanda,
especialmente os centrais, onde a platibanda é
mais alta (o monitoramento retrata um momento
de manhã, diferente da hora quando a foto foi
tirada).
Neste caso, os micro inversores foram vantajosos
também por causa do espaço disponível no
telhado: couberam módulos menores na fila
inferior, e maiores, na superior. Outros dois
módulos foram instalados na água oposta, não
visíveis na foto.

2.3. Inversores com Otimizadores
de Potência
Figura 7: Diagrama do inversor com otimizadores
O inversor fotovoltaico comporta duas funções
que podem ser separadas: o Seguidor do Ponto
de Máxima Potência (SPMP, inglês Maximum
Power Point Tracker MPPT).
No conceito do inversor com otimizadores de
potência (figura 9), o componente que une o
SPMP e um conversor c.c. / c.c é instalado por
baixo dos módulos. Já o inversor propriamente
dito se limita à conversão de c.c. para c.a.
Este conceito traz as mesmas vantagens do micro
inversor em termos de melhor aproveitamento
energético de cada módulo e monitoramento. Ele
ganha ainda nos quesitos de manutenção, por
concentrar o inversor num aparelho instalado em
local abrigado, e na escalabilidade.
3. Próximo Capítulo
O próximo capítulo abordará a instalação elétrica.
Vale reforçar que os capítulos não substituem um
curso de capacitação profissional e literatura
aprofundada, por causa da restrição neste
espaço.
 Acesse o manual completo aqui – é grátis!
O autor, Hans Rauschmayer, é sócio-gerente da empresa Solarize Treinamentos
Profissionais Ltda, onde montou a abrangente grade de capacitação.
Reconhecido especialista em energia solar, ele já foi convidado para ensinar e
palestrar em universidades, instituições, congressos nacionais e internacionais e
vários programas de TV. Entre em contato pelo site www.solarize.com.br.

http://www.solarize.com.br/
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
http://www.solarize.com.br/

© Solarize Treinamentos Profissionais Ltda. | www.solarize.com.br
R. Paschoal Carlos Magno, 57 20240-290 Rio de Janeiro RJ | contato@solarize.com.br | CNPJ 28.150.768/0001-60

© Solarize Treinamentos Profissionais Ltda. - Todos direitos reservados
1. Introdução
Nos capítulos anteriores do manual de energia
solar aprendemos como o projeto de um sistema
solar conectado à rede é elaborado, e como são
configurados os principais componentes,
módulos e inversores.
O presente capítulo trata do projeto elétrico,
dividido em duas partes: o lado da corrente
contínua, entre módulos e inversores, e o lado da
corrente alternada, na conexão do inversor à
rede predial e da concessionária.
Em função da profundidade do tema e do espaço
restrito aqui, recomendamos ao leitor
acrescentar estudos de normas e literatura e
capacitar-se num curso profissional para
complementar o conhecimento.


2. Conexão entre Gerador e
Inversor
A figura 1 apresenta o exemplo de um projeto de
sistema fotovoltaico conectado à rede (SFCR).
Este diagrama serve como guia para o presente
capítulo.
Iniciaremos a descrição com o lado da corrente
contínua, entre os módulos e o inversor,
lembrando que as características dos módulos e a
configuração dos módulos em séries fotovoltaicas
(usaremos em seguida o termo inglês string) já
foram abordadas em capítulos anteriores.
A norma que regulamenta o projeto ainda está
em elaboração: ABNT NBR 16690 – Instalações
Elétricas de Arranjos Fotovoltaicas.
Na ausência de outra, utilizamos a versão
distribuída para consulta pública em julho de
2019 como base da seguinte descrição e a
disponibilizamos na página do manual de energia
solar.
MANUAL DE ENERGIA SOLAR
7 – O PROJETO ELÉTRICO
Figura 1: Diagrama exemplar de um projeto fotovoltaico conectado à rede.
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
MANUAL DE ENERGIA SOLAR
7 – O PROJETO ELÉTRICO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 2
2.1. Conectores Fotovoltaicos
Módulos para sistemas conectados à rede já são
equipados com conectores específicos para este
fim. O modelo mais comum é chamado de MC4
(figura 2).
Os conectores foram projetados para conduzir a
corrente durante muitos anosnas condições
encontradas embaixo dos módulos (calor e
chuva).
Eles são polarizados e evitam acidente com curto
circuito durante a instalação. Invista em alta
qualidade!
2.2. Cabo do String
A figura 3 mostra a ligação de um string: os
módulos são interconectados em série, usando
diretamente os próprios conectores pré-
montados nos cabos dos módulos (repesentado
pelas caixinhas verdes na figura; a norma
proposta exige que os conectores interligados
sejam do mesmo fabricante).
Dois fios distintos levam o polo negativo e o
positivo à caixa de junção – eles formam o cabo
do string. Por serem expostos a intempéries e
altas temperaturas, estes fios devem atender à
norma ABNT NBR 16612:2017 (Cabos de potência
para instalações fotovoltaicas).
É importante evitar laços na fiação que possam
aumentar a tensão induzida por uma descarga
atmosférica próxima ao sistema. Por isso, o fio
conectado ao último módulo percorre todo o
arranjo paralelamente aos fios dos módulos (na
figura, é o fio negativo).
Observe que o cabo do string está energizado
sempre que há incidência de luz nos módulos.
Este fato implica em cuidados especiais durante a
instalação e manutenção que serão abordados
num capítulo mais à frente.
2.3. Fusíveis
Os fusíveis protegem os módulos do string, ao
qual estão conectados, contra uma possível
corrente reversa gerada pelos strings conectados
em paralelo. Esta situação pode ocorrer no caso
de um curto circuito entre o polo positivo e o
negativo em algum ponto deste string. A
consequência seria o aquecimento e potencial
derretimento das células que recebem a corrente
reversa.
Os fusíveis devem ser específicos para sistemas
fotovoltaicos, tipo gPV conforme norma IEC
60269-6. A corrente nominal é indicada pelo
fabricante do módulo – usar fusíveis com
amperagem inferior não é recomendado, porque
causa perdas em momentos de alta irradiância!

Figura 2: Conectores fotovoltaicos tipo MC4, com crimpagem
(acima) ou sem crimpagem (abaixo, marca Weidmüller PV-Stick)
Figura 3: Cabeamento do string sem laço para redução de
indução de surtos
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
7 – O PROJETO ELÉTRICO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 3
Geralmente, fusíveis são necessários em arranjos
com três ou mais strings em paralelo. Para
entender isso, vamos ver um exemplo ilustrativo,
usando valores comuns de módulos de 60 células.
Considere a seguinte situação:
• Corrente de curto circuito do módulo,
conforme ficha técnica do módulo Imód,SC = 9 A;
• Corrente reversa máxima do módulo
Imód reversa max = 15 A;
• Três strings conectados em paralelo;
• No caso de curto circuito em um dos strings, a
corrente gerada nos outros dois strings é igual
a I = 2 x 9 A = 18 A. Esta corrente é superior à
corrente reversa permitida de 15 A, o que
indica a necessidade dos fusíveis.
Diodos de bloqueio e disjuntores, que poderiam
ser meios alternativos de proteção, não se
mostraram confiáveis na prática.
2.4. Dispositivo de Proteção contra
Surtos (DPS)
O dispositivo de proteção contra surtos (DPS)
protege o inversor contra surtos ou descargas
atmosféricas provindo do circuito fotovoltaico e
evita que estes surtos sejam propagados à
instalação predial por indução.
O DPS deve ser do tipo fotovoltaico conforme
norma EN 50539-11 (exemplo na figura 4).
A tensão nominal do DPS deve ser superior à
tensão máxima do string em circuito aberto
(Vmód,OC,máx, veja capítulo 5). Quanto menor a
diferença entre a tensão nominal do DPS e a do
string, melhor será a proteção – o mercado
oferece tensões de 600 V, 1000 V e 1500 V).
2.5. Dispositivo Interruptor-
Seccionador
O dispositivo interruptor-seccionador deve ser
capaz de abrir o circuito sob plena carga na
máxima corrente de falta (manobra de
interrupção) e manter o circuito aberto de forma
segura (seccionamento).
Ele precisa ser aprovado pelo fabricante para
operar em corrente contínua – jamais use
componentes de corrente alternada! Verifique
especificações adicionais na proposta da norma
NBR 16690.
2.6. Cabo do Arranjo Fotovoltaico
Figura 3: Opções de isolamento para o cabo em corrente
contínua (proposta NBR 16690)
O cabo do arranjo fotovoltaico interliga a caixa de
junção ao inversor. Por ser abrigado, ele não
precisa ser um cabo fotovoltaico. No entanto, a
proposta da norma 16690 exige duplo isolamento
para cada polo (figura 5).
A boa prática recomenda que a bitola dos fios em
corrente contínua nunca seja inferior à dos
módulos (usualmente cobre de 4 mm²) e que ela
seja calculada para que a perda de potência seja
inferior à 1% da potência nominal, tanto do lado
c.c. quanto do lado c.a.
Na página do manual de energia solar
disponibilizamos uma planilha que calcula a bitola
e a perda associada.

Figura 2: DPS fotovoltaico da marca DEHN
http://www.solarize.com.br/
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
MANUAL DE ENERGIA SOLAR
7 – O PROJETO ELÉTRICO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 4
2.7. Caixa de Junção e Localização
dos Componentes
Lembrando que o diagrama da figura 1 é
exemplar, cabe ao projetista avaliar variantes
dele e especificar o local da instalação de cada
componente:
• A caixa de junção (normalmente se usa o
termo inglês stringbox), normalmente, é
instalada do lado do inversor, o que
facilita a verificação e manutenção;
• Outra possibilidade é instalar o stringbox
próximo aos módulos. Vantagem é a
unificação dos cabos dos strings e uma
melhor proteção da rede predial contra
surtos;
• Em certos casos é necessário duplicar o
stringbox com parte dos componentes;
• Em instalações com exigências elevadas
de segurança pode ser necessário inserir
um dispositivo que desenergize o cabo do
arranjo em casos de emergência
(seccionamento remoto ou redução
automática da tensão por otimizadores
de potência);
Alguns inversores são produzidos com
dispositivos embutidos, o que dispensa a
duplicação deles dentro do stringbox.
2.8. Separação entre Corrente
Contínua e Corrente Alternada
As normas NBR 5410 e NBR 16690 exigem que
circuitos em corrente contínua e alternada
devem ser separados.
É ainda altamente recomendável sinalizar dutos e
caixas de passagem de corrente contínua para
evitar que algum técnico não capacitado os
acesse e cause um acidente (veja sugestão na
NBR 16690).

3. Conexão do Inversor à Rede
Predial
A conexão do inversor à rede predial, a princípio,
apresenta poucos detalhes que diferem de uma
instalação comum. No entanto, ela representa
uma modificação do projeto original do local da
instalação e requer uma reconsideração das
premissas consideradas durante a elaboração
daquele projeto.
Isto vale especialmente para locais de afluência
de público (NBR 13570) ou com ambiente
classificado. O projeto de energia solar deve ser
elaborado seguindo todos os conceitos da
engenharia.
Seguimos com a descrição dos elementos
apresentados na figura 1, agora do lado da
corrente alternada.
3.1. Caixa de Proteção
A caixa de proteção contém um disjuntor,
dimensionado de acordo com a corrente máxima
de saída do inversor, e um DPS que protege o
inversor contra surtos vindo da rede predial.
3.2. Quadro de Distribuição
No quadro onde ocorre a conexão do inversor à
rede predial é acrescentado um disjuntor que
desarma em casos de curto-circuito no inversor
ou no cabo que leva a ele.
A saída deste disjuntor é conectada ao
barramento do quadro, por onde ele descarrega
a energia gerada, alimentando as outras cargas.
Em certos momentos, a geração pode superar o
consumo destas cargas e o fluxo de energia no
quadro inteiro pode ser invertido e até chegar a
injetar energia na rede da concessionária, como
vimos no primeirocapítulo.
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
7 – O PROJETO ELÉTRICO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 5
3.3. Dispositivo de Proteção contra
Surtos (DPS)
O DPS do quadro geral protege toda a rede
predial contra surtos ou descargas atmosféricas
entrando pela rede da concessionária e pode
tornar dispensável um DPS específico do inversor.
3.4. Dispositivo Residual (DR)
Os módulos fotovoltaicos apresentam um efeito
capacitivo que aparenta ser uma fuga de corrente
na amplitude de 10 mA por cada kWp de potência
instalada (norma IEC 62109-2).
Dispositivos Residuais (DR) instalados para
proteger pessoas em caso de choque elétrico
devem ter sensibilidade de 30 mA e podem
desarmar, caso instalado no circuito do sistema
solar, mesmo sem falha técnica.
O circuito do inversor, neste caso, deve ser
conectado separadamente dos outros circuitos
protegidos por DR, e deve receber um DR com
sensibilidade de 300 mA, que atua em casos de
incêndio (IEC 62109-2).
3.5. Cabo em corrente alternada
O cabo em corrente alternada e os dutos devem
ser dimensionados conforme NBR 5410. Boa
prática é prever uma perda de potência abaixo de
1% relativo à potência nominal.
3.6. Balanceamento das fases
A maioria dos inversores pequenos (até 5 .. 6 kW)
tem saída monofásica em 220 V, com conexão
entre fase e neutro ou entre duas fases,
dependendo da rede local (veja exemplos na
figura 6). Não há necessidade de gerar energia em
todas as fases da rede predial.
No caso da instalação com mais de um inversor,
faz-se um balanceamento das fases, observando
os limites impostos pela concessionária. Os
inversores se ajustam automaticamente à
sequência das fases.
Inversores de potência maior são trifásicos e
precisam de um transformador, caso a tensão de
saída seja diferente da tensão da rede.
3.7. Aterramento
O sistema solar necessita de um aterramento
sólido. Ele serve como referência para o inversor,
é conectado aos DPS e é usado para aterrar a
estrutura e as molduras dos módulos.
Em muitos locais é necessário reforçar o
aterramento presente. Ele deve ser interligado
com o existente no barramento PEN. Somente em
esquemas TT é admitido ter-se aterramentos
separados para alimentação e
equipotencialização.
Figura 4: Exemplos de conexão de inversores à rede e balanceamento das fases
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
7 – O PROJETO ELÉTRICO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 6
4. O Padrão de Entrada
O padrão de entrada é definido pela
concessionária local, que publica também uma
norma para conexão de sistemas de geração
distribuída à rede dela com base na
Regulamentação Normativa da Aneel 482/2012 e
na Seção 3.7 do Módulo 3 do PRODIST.
A concessionária não pode exigir uma atualização
do padrão de entrada por causa da solicitação de
conexão do sistema solar, a não ser que o padrão
existente esteja fora dos padrões da época da
conexão original da unidade ou que não seja
possível substituir o medidor atual pelo modelo
bidirecional. Este item merece avaliação
criteriosa, já que a atualização do padrão de
conexão pode ser custosa.
Na microgeração, a concessionária não pode
cobrar pela troca do medidor. Na minigeração,
ela cobra o valor e pode ainda exigir diversos
estudos e proteções adicionais.
5. Proteção contra Raios e
Surtos
Um estudo de uma seguradora alemã aponta que
28% dos danos em plantas solares são causadas
por raios ou surtos. Considerando que a
incidência de raios no Brasil supera a da
Alemanha em grande parte do seu território
(figura 7), podemos constatar que o tema
extremamente relevante.
Nosso sistema deve ser protegido tanto por raios
e surtos entrando pelo arranjo fotovoltaico
quanto pela rede da concessionária. A
especificação depende da existência ou não de
um Sistema de Proteção contra Raios e Surtos
(SPDA) e da distância mantida dele.
A abordagem excede o espaço disponível aqui.
Acesse uma apresentação a respeito na página do
manual de energia solar.
6. Previsão
Continuaremos a sequência de capítulos no
próximo mês com a descrição do suporte dos
módulos, que serve para fixá-los à cobertura.
Acesse o manual completo com o material
adicional aqui – é grátis!

Figura 5: Densidade de raios nas regiões do Brasil,
comparado com a Alemanha
O autor, Hans Rauschmayer, é sócio-gerente da empresa Solarize Treinamentos
Profissionais Ltda, onde montou a abrangente grade de capacitação.
Reconhecido especialista em energia solar, ele já foi convidado para ensinar e
palestrar em universidades, instituições, congressos nacionais e internacionais e
vários programas de TV. Entre em contato pelo site www.solarize.com.br.

http://www.solarize.com.br/
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
http://www.solarize.com.br/

© Solarize Treinamentos Profissionais Ltda. | www.solarize.com.br
R. Paschoal Carlos Magno, 57 20240-290 Rio de Janeiro RJ | contato@solarize.com.br | CNPJ 28.150.768/0001-60

© Solarize Treinamentos Profissionais Ltda. - Todos direitos reservados
1. Introdução
Abordamos nos capítulos anteriores do manual
de energia solar as questões elétricas do sistema
fotovoltaico. Agora entraremos em questões
mecânicas e estruturais: como fixar os módulos
em estruturas de base de forma segura e durável.
A discussão evidencia o fato de que o projeto
fotovoltaico é multidisciplinar, requerendo
conhecimento de várias áreas.
Vale ressaltar que o trabalho na cobertura é tão
importante quanto a instalação elétrica do
projeto, porém exige muito mais do instalador
por causa do desconforto de trabalhar sob o sol,
do perigo de trabalhar em altura, e por causa do
risco de infiltração com possíveis danos de alto
prejuízo. Por isso é frequente ter nas equipes de
instalação carpinteiros além de eletricistas.
2. Estruturas de Base
Já aprendemos que as células fotovoltaicas
perdem eficiência com o aumento da
temperatura (veja terceiro capítulo). Por isso é
fundamental que os módulos possam dissipar o
calor não somente pela frente, mas também por
trás.
Em consequência, os módulos nunca são
colocados diretamente sobre telhas, mas sempre
sobre uma estrutura que garanta a circulação do
ar por baixo dos módulos, diferente de coletores
para aquecimento solar.
Os princípios para escolher a correta base de
fixação são os seguintes:
• Local da instalação: telhado inclinado,
laje, solo ou fachada;
• Forma da fixação, que o local permite;
• Resistência estrutural da cobertura onde
os módulos serão instalados
• Montagem fixa ou com seguidor do sol;
• Especificações do fabricante dos
módulos.
Em seguida mostraremos várias tipologias.
3. Telhado inclinado
A instalação de módulos em telhados inclinados
ocorre paralela à cobertura. Procuramos a
melhor face em relação à irradiação e ao
sombreamento, respeitando preferências
estéticas e funcionais do telhado.
A instalação paralela ao telhado é leve, simples de
executar e causa pouca carga de vento. Essas
vantagens, junto à queda de preço dos módulos,
fazem com que, hoje em dia, não se corrija mais
a orientação ou inclinação da cobertura.
As condições encontradas são simplesmente
avaliadas num software fotovoltaico. Caso
necessário, aumenta-se a potência do gerador.
MANUAL DE ENERGIA SOLAR
8 – FIXAÇÃO DOS MÓDULOS EM ESTRUTURAS DE BASE
Figura 1: Montagem de sistema solar em laje
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
MANUAL DEENERGIA SOLAR
8 – FIXAÇÃO DOS MÓDULOS EM ESTRUTURAS DE BASE
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 2
3.1. Telhado de barro
Figura 2: Componentes da estrutura de base para telhado de
barro
Em telhado de barro, a estrutura é fixada no
madeiramento do telhado (figura 2):
• Ganchos são fixados nos caibros, da
forma que eles passem entre uma telha e
outra. Ajustes laterais e de altura
permitem a adequação da estrutura ao
telhado;
• Na parte superior do gancho entra o
trilho. Aqui também há ajustes para
adequar a distância dos trilhos à
especificação dos módulos (veja a
seguir);
• Os grampos seguram o módulo no trilho:
o grampo terminal é usado no início e no
final de cada fileira, e o grampo
intermediário, entre os módulos.
O maior desafio na fixação em telhados de barro
é a falta de padronização: o formato das telhas
varia muito, o que dificulta não somente a
instalação, mas também a reposição de telhas
quebradas.
Os sistemas de montagem oferecidos no mercado
economizam tempo gasto e material empregado
e otimizam as ferramentas necessárias. O
material mais usado é alumínio para trilhos e
grampos, e aço inoxidável, para ganchos e
parafusos. É recomendável procurar um
fabricante que ofereça consultoria para situações
difíceis.
Estruturas artesanais de material de qualidade
inferior são menos eficientes e comprometem a
durabilidade.
3.2. Telhado ondulado
Figura 3: Fixação com parafuso prisioneiro em telhado ondulado.
Fonte: Solar Group
Em telhado ondulado usam-se parafusos
prisioneiros que atravessam as telhas e que são
fixados na estrutura do telhado (figura 3). Os
parafusos são oferecidos com diferentes tipos de
roscas e pontas na parte inferior, para base de
madeira e metal.
O comprimento dos parafusos varia também e
deve ser escolhido conforme a altura da
ondulação das telhas.
Na parte superior da rosca é fixado um adaptador
fazendo a conexão com o trilho, que é o mesmo
da telha de barro. Aliás, o sistema de parafusos
pode ser aplicado também em telhados de barro.
3.3. Telhado metálico

Figura 4: Base em telhado metálico trapezoidal, pronta para receber os
módulos. Fonte: TRITEC
No caso de coberturas metálicas, a estrutura é
fixada diretamente na telha, exigindo uma
espessura mínima do metal de 0,5 mm (verifique
no manual da estrutura!). Há opções com trilhos
inteiros ou então com peças pequenas de apoio,
como no exemplo da figura 4.
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
8 – FIXAÇÃO DOS MÓDULOS EM ESTRUTURAS DE BASE
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 3
A baixa inclinação deste tipo de telhado
compromete a autolimpeza dos módulos e deve
ser considerada no plano de manutenção.
4. Laje
Figura 6: Base para laje com dormentes de concreto como lastro.
Fonte: Solar Group
A instalação em laje requer uma base elevada.
Como não é aconselhável perfurar a laje, usa-se
lastro como ancoragem contra a força do vento
(figura 5).
Até poucos anos atrás, a inclinação e a orientação
eram determinadas otimizando a geração de
energia por cada módulo. Este conceito mudou
na decorrência da redução do preço dos módulos.
Hoje, a inclinação costuma variar entre 10° e 15°,
minimizando assim a carga de vento sem abrir
mão da autolimpeza.
Seguindo o mesmo princípio, atualmente as
fileiras são alinhadas com a laje, simplificando
projeto e instalação e aproveitando melhor o
espaço disponível.
4.1. Distância entre Fileiras
A distância entre as fileiras deve respeitar dois
quesitos:
(1) A movimentação dos técnicos durante a
instalação e manutenção (mín. 50 cm).
(2) O aproveitamento energético: havendo
espaço sobressalente vamos distanciar mais as
fileiras e evitar o sombreamento entre elas (veja
figura 6 e capítulo 6).
Em espaços apertados e quando o objetivo do
cliente for gerar o máximo de energia, então será
necessário aumentar o número das fileiras,
mesmo que a sombra causa perdas nos meses do
inverno.
É essencial usar um software que permita
experimentar de forma rápida alternativas,
variando equipamento, conexão elétrica e
configuração da montagem elevada (inclinação,
orientação, altura, afastamento).
4.2. Base Leste-Oeste
Figura 7: A base Leste-Oeste aproveita melhor o espaço
Já bastante popular na Europa, a base Leste-
Oeste começou a chegar ao Brasil. Ela aproveita
melhor o espaço disponível, por economizar um
corredor a cada duas fileiras. Outra vantagem é a
proteção melhor do cabeamento contra
eventuais intervenções por pessoas não
capacitadas.
No nosso país, próximo ao equador, esta base
pode ser instalada em qualquer orientação. Use o
software para simular o rendimento anual.
Figura 5:Índice de sombreamento em módulos num projeto em laje,
causado pela platibanda e pelas outras fileiras.
Cálculo no software PV*SOL.
http://www.solarize.com.br/
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
MANUAL DE ENERGIA SOLAR
8 – FIXAÇÃO DOS MÓDULOS EM ESTRUTURAS DE BASE
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 4
Algumas bases, como a da figura 7, economizam
material, mas devem ser homologadas pelo
fabricante do módulo.
Vale lembrar que os módulos de diferentes
orientações não devem ser conectados juntos,
como descrito no capítulo 6.
5. Estruturas em Solo
Figura 8: Planta fotovoltaica em solo
Usinas fotovoltaicas de grande porte usam
estruturas específicas que requerem estudos
geológicos e máquinas especiais. A maioria delas
usa mesas que seguem o percurso do sol ao longo
do dia (seguidor/tracker).
Em usinas de pequeno porte, como trabalhadas
nesta série de capítulos, usam-se soluções mais
simples, normalmente bases fixas com fundação
de concreto.
Neste caso, o layout das mesas é adequado ao
layout elétrico, da forma que uma mesa
comporte strings inteiros.
6. Outras Estruturas
6.1. Telhas fotovoltaicas
Telhas fotovoltaicas têm gerado grandes
expectativas por serem consideradas mais
bonitas do que módulos comuns, em função de
sua integração arquitetônica. No entanto, há
várias desvantagens que comprometem a
viabilidade:
• O formato das telhas dificilmente é o
mesmo do telhado existente e demanda
uma reconstrução;
• A reposição de telhas danificadas será
restrita ao mesmo modelo e depende da
existência do fornecedor;
• Cada telha representa, em termos
elétricos, um módulo e é equipado com
dois conectores, aumentando assim os
riscos de má conexão;
• Mesmo com uma ventilação interna, as
telhas esquentam mais do que os
módulos comuns, causando perdas
adicionais. O calor ainda é transferido à
própria edificação, um efeito indesejado
no nosso país tropical;
• A manutenção e a simples limpeza das
telhas requer técnicos capacitados.
6.2. Estacionamento
Para estacionamentos com cobertura
fotovoltaica e carports (vagas individuais)
existem no mercado estruturas específicas com
vedação entre os módulos. Consulte os
fabricantes para obter mais informações.
6.3. Fachadas
Fachadas podem receber módulos opacos,
cobrindo muros, ou translúcidos, em substituição
a vidros. Como a fachada recebe menos
irradiação do que a cobertura, fica difícil viabilizar
uma usina vertical somente pela energia gerada.
http://www.solarize.com.br/
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
MANUAL DE ENERGIA SOLAR
8 – FIXAÇÃO DOS MÓDULOS EM ESTRUTURAS DE BASE
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 5
O cálculo da viabilidade é diferente em casos de
construções novas ou em retrofit de prédios: o
custo adicional da função fotovoltaica, quando
comparado com uma fachada comum, pode
trazer um retorno financeiro interessante.
Além disso ocorre uma valoração do prédio pelo
aspecto de sustentabilidade.7. Projeto e Execução
O objetivo da base é oferecer sustentação aos
módulos pela vida útil deles, estimada em mais de
25 anos. Esta responsabilidade justifica um
planejamento detalhado do projeto que tornará
a execução mais segura e rápida.
7.1. Faixa para Fixação do Módulos
O manual de instalação dos módulos especifica as
condições da fixação deles, em especial a faixa
permitida para fixação (fig. 10). Esta faixa precisa
ser respeitada para assegurar a resistência física
da instalação e para manter as condições de
garantia – é frequente observar erros em fotos
divulgadas pelos instaladores.
7.2. Disposição no telhado
A figura 9 mostra os princípios do projeto físico
do arranjo fotovoltaico:
• Os trilhos são montados paralelos às
ripas;
• Os pontos de apoio dos trilhos (ganchos
ou parafusos) devem ser distribuídos
conforme especificações do fabricante
do sistema de base. A distância mínima
depende, principalmente, da resistência
do próprio trilho;
• Emendas de trilhos precisam ser
conectadas por junções, para evitar que a
dilatação provoque danos nos módulos;
• A distância vertical entre os trilhos deve
respeitar as exigências do fabricante dos
módulos em todas as fileiras (veja item
anterior);
• A distância entre os módulos e a
cumeeira lateral deve ser igual nos dois
lados.
Na execução é extremamente importante alinhar
o primeiro módulo com muito cuidado, já que
todo o resto do arranjo será alinhado com ele.
Uma pequena inclinação será multiplicada pelo
Figura 10: Faixa para fixação do módulo
Figura 9: Princípios da disposição do arranjo no telhado
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
8 – FIXAÇÃO DOS MÓDULOS EM ESTRUTURAS DE BASE
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 6
número de módulos na fileira e será visível a olho
nu. A correção posterior causa um esforço
enorme de retrabalho.
7.3. Sequência da Execução
Vários fatores determinam a melhor sequência
da execução:
• Acesso e movimentação dos técnicos,
respeitando NR-35 (segurança de
trabalho em altura) e NR-33 (espaços
confinados). É proibido pisar nos
módulos e deve-se tomar muito cuidado
para não danificar os mesmos com os
mosquetões do talabarte.
• Içamento dos módulos: procure uma
solução adequada, que pode ser
içamento manual, com elevador ou
usando um caminhão Munck;
• Local da passagem dos cabos para dentro
do telhado (sempre protegido por um
duto resistente às intempéries);
• Interligação dos módulos: o cabo de
retorno do string (veja capítulo 7) é
conduzido em paralelo à colocação dos
módulos;
• Equipotencialização: para o aterramento
dos módulos existem soluções com
chapinhas integradas à fixação ou usando
os orifícios previstos no módulo. Consulte
o fabricante sobre restrições;
• O trilho também deve ser aterrado.
7.4. Resistência da Cobertura
O arranjo fotovoltaico impõe uma carga adicional
à cobertura, pelo peso dos módulos (aprox. 12
kg/m²), da base de montagem e do lastro (em
caso de lajes).
A força oposta ocorre durante ventanias,
chamada de carga de vento. Esta é mínima em
instalações paralelas ao telhado, mas
considerável em montagens elevadas.
Quem fornece a garantia de que a cobertura
resiste a estas forças, é o engenheiro calculista.
Ele emitirá uma Anotação de Responsabilidade
Técnica (ART), indispensável quando há
movimentação de pessoas por baixo da
instalação.
8. Manutenção
A estrutura deve ser verificada em intervalos
regulares por
• Corrosão dos elementos de fixação;
• Aperto adequado dos parafusos;
• Equipotencialização;
• Eventuais tensões entre a estrutura do
arranjo e a estrutura da própria
cobertura.
9. Previsão
No presente capítulo já mencionamos cuidados
importantes a serem tomados na execução da
instalação física.
No próximo, veremos quais medições elétricas
devem ser executadas durante a obra e no ato do
comissionamento. Explicaremos também o
processo de legalização do projeto na
concessionária.
Acesse o manual completo com o material
adicional aqui – é grátis!



O autor, Hans Rauschmayer, é sócio-gerente da empresa Solarize Treinamentos
Profissionais Ltda, onde montou a abrangente grade de capacitação.
Reconhecido especialista em energia solar, ele já foi convidado para ensinar e
palestrar em universidades, instituições, congressos nacionais e internacionais e
vários programas de TV. Entre em contato pelo site www.solarize.com.br.

http://www.solarize.com.br/
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
http://www.solarize.com.br/

© Solarize Treinamentos Profissionais Ltda. | www.solarize.com.br
R. Paschoal Carlos Magno, 57 20240-290 Rio de Janeiro RJ | contato@solarize.com.br | CNPJ 28.150.768/0001-60

© Solarize Treinamentos Profissionais Ltda. - Todos direitos reservados
1. Introdução
Figura 1: A sequência correta da montagem com medições
assegura segurança e qualidade da instalação
Depois de termos estudado, nos capítulos
anteriores do manual de energia solar, os
conceitos do projeto de um sistema solar
conectado à rede, entraremos agora na parte
prática.
Há diversas características associadas a
segurança e qualidade que fogem do
conhecimento dos eletricistas prediais e exigem
cuidados especiais: a sequência da montagem do
sistema e as medições durante instalação e
manutenção asseguram a segurança da equipe e
preservam o local da instalação.
Em seguida introduziremos algumas medições
obrigatórias para o comissionamento do sistema.
2. Perigos específicos de
sistemas fotovoltaicos
Eletricistas prediais estão acostumados com
instalações em corrente alternada, dotados de
um disjuntor que permite desenergizar o circuito
inteiro a partir de um ponto único.
No sistema fotovoltaico, a energia vem de duas
fontes:
• Da rede predial em corrente alternada,
protegida por um disjuntor;
• Dos módulos que fornecem tensão
sempre que recebem irradiação,
energizando assim o circuito em corrente
contínua.
Como está fora do nosso alcance desligar o sol,
devemos aprender a trabalhar com um circuito
energizado sem colocar nossa vida e a integridade
do prédio em risco.
A equipe deve ser treinada também na norma
regulatória NR-10, que trata da segurança em
instalações elétricas;
2.1. O arco voltaico
Figura 2: O arco voltaico atravessa o ar. Com corrente
contínua, ele apaga somente com o afastamento dos polos
ou com dispositivos construídos para este fim.
Ao abrir um circuito sob carga, isto é, com
passagem de corrente, ocorre um arco voltaico: a
corrente consegue ultrapassar o ar (figura 2). Em
corrente alternada, o arco é rapidamente
apagado quando a tensão é zerada, o que ocorre
120 vezes ao segundo considerando a frequência
de rede de 60 Hz.
MANUAL DE ENERGIA SOLAR
9 – INSTALAÇÃO SEGURA E COMISSIONAMENTO
https://www.solarize.com.br/site-content/17-base-de-conhecimento/288-manual-de-energia-solar-288
MANUAL DE ENERGIA SOLAR
9 – INSTALAÇÃO SEGURA E COMISSIONAMENTO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 2
Em corrente contínua, o arco fica estável até que
os polos sejam afastados o suficiente para
interromper a corrente ou ao acionar um
dispositivo construído para este fim, como um
disjuntor de corrente contínua.
O arco danifica os contatos de ambos os lados,
coloca em risco a saúde e a vida dos técnicos e
pode causar um incêndio no local onde ocorre.
Disponibilizamos no site o link para um vídeo que
demonstra o efeito. Não deixe de apresentá-lo a
todos os técnicos envolvidos na instalação ou
manutenção! Em sistemas fotovoltaicos,
trabalhamos com tensões superiores à do vídeo,
chegando até 1.000 V em instalações pequenas e
1.500 V em usinas.2.2. Carga em c.c. e sua interrupção
A carga no circuito em c.c. ocorre em diferentes
situações:
1. Funcionamento normal: o inversor
recebe a energia em c.c. e a injeta no
circuito em c.a.;
2. Conexão errada: um dos strings está com
polaridade invertida;
3. Diferença de potencial por defeito: um
módulo está com defeito, da forma que o
string ao qual pertence produz uma
tensão inferior aos outros strings;
4. Diferença de potencial por erro de
projeto ou execução: um string contém
menos módulos do que o outro
conectado em paralelo;
5. Falha de isolamento em algum ponto do
circuito (incluindo curto circuito em DPS
defeituoso).
O desligamento correto do sistema solar começa
com o disjuntor em c.a., o que leva o inversor a
abrir o circuito primário. O dispositivo
interruptor-seccionador isola o inversor do
circuito c.c., mas não abre a conexão paralela
entre strings: a carga nas situações 2 a 5 acima
somente desaparecem ao cair da noite!
É imprescindível verificar a ausência da corrente
antes de abrir qualquer conexão em corrente
contínua, seja conector MC4, conexão por
parafuso em algum dispositivo ou remoção de
um dispositivo (fusível, DPS)! Na dúvida,
aguarde a noite!
Como seria um procedimento seguro para a
instalação do sistema solar? Durante a instalação
devemos prevenir as situações de falha, e
durante a manutenção precisamos detectá-las a
fim de evitar acidentes.
Figura 3: Exemplos de pontos do circuito onde pode ocorrer um arco voltaico
http://www.solarize.com.br/
https://www.youtube.com/watch?v=hy5Xj6C32PI
MANUAL DE ENERGIA SOLAR
9 – INSTALAÇÃO SEGURA E COMISSIONAMENTO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 3
3. Procedimento seguro da
instalação
A instalação física e elétrica do sistema solar é
dividida em três partes, que podem ser
executadas simultaneamente:
• Circuito do string: a montagem dos
módulos e a interligação dos mesmos;
• Circuito da caixa de junção: do cabo do
string até o inversor;
• O circuito em corrente alternada, do
inversor até o quadro de distribuição: a
montagem deste circuito é bem
conhecida e segue as regras normais;
3.1. Montagem do circuito do string
O circuito do string é conectado em simultâneo à
montagem dos módulos:
• O conector positivo de cada módulo é
ligado ao negativo do módulo adjacente;
• O cabo do retorno acompanha os de
interligação, para reduzir eventuais
surtos (veja capítulo 7);
• O fio de equipotencialização (terra)
também é conectado durante a
montagem. A continuidade da mesma
deve ser verificada durante a instalação.
É importante deixar o conector de saída do string
aberto para manter o cabo desenergizado que
segue até a caixa de junção. Este conector deve
ser de fácil acesso para concluir a instalação e
para permitir abertura em casos de manutenção.

Figura 4: Divisão do circuito durante a instalação
Figura 5: Durante a montagem dos módulos, o circuito do string é conectado, deixando apenas o último
conector aberto
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
9 – INSTALAÇÃO SEGURA E COMISSIONAMENTO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 4
3.2. Montagem do circuito da caixa
de junção (string box)
O circuito da caixa de junção, que começa com o
fio descendo dos módulos e vai até o inversor, é
montado em simultâneo com o circuito do string.
Os fusíveis são removidos, evitando assim o
paralelismo entre os strings, e o dispositivo
interruptor-seccionador é aberto.
3.3. Fechamento do último conector
dos strings
Depois de montar os três circuitos podemos
então fechar o conector de saída de cada string e
assim energizar o circuito da caixa de junção até
a entrada dos porta-fusíveis.
3.4. Verificação da polaridade
O primeiro passo na verificação elétrica é a
medição da polaridade, já que a polaridade
invertida de apenas um dos strings causa um
curto circuito com os outros conectados em
paralelo e poderá ser aberto somente à noite.
Técnicos sem prática de medição em c.c. devem
ser bem treinados no uso correto do multímetro
e no padrão de cores dos fios.
3.5. Verificar a tensão do string em
circuito aberto
A tensão produzida por cada string é medida em
simultâneo com a polaridade. Ela indica se o
número correto de módulos foi efetivamente
conectado, e se os strings são homogêneos entre
si.
Exemplo:
• A ficha técnica do módulo informa a
tensão nominal de circuito aberto UOC,
módulo = 35 V – lembrando que ela é
medida a 25 °C (condições STC, capítulo
3);
• A medição da tensão do string fornece
UOC, string = 200 V;
• O projeto elétrico indica que 6 módulos
compõem o string;
• Dividimos a tensão medida pelo número
dos módulos e chegamos à tensão gerada
por cada módulo: UOC, mod = 200 V / 6 =
33,3 V
Figura 6: O circuito da caixa de junção (string box) é montado em paralelo com o do string
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
9 – INSTALAÇÃO SEGURA E COMISSIONAMENTO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 5
• O resultado coincide com uma
temperatura dos módulos pouco acima
de 25 °C, o que pode ser verificado com
um toque manual. Se a instalação
estivesse errada, com 5 ou 7 módulos no
string, então a tensão estaria
significativamente diferente (mais
adiante abordaremos o
comissionamento, que exige uma
medição mais precisa);
• Portanto podemos concluir que o
número de módulos no string está
correta.
A medição deve ser executada separadamente
para cada string, e os resultados devem ficar
dentro de uma faixa de 5%.
3.6. Verificar a corrente do string
em curto circuito
Para aferir a corrente é necessário fechar um
curto circuito no string. A forma mais simples com
uso da caixa de junção é o seguinte
procedimento:
• Abra o dispositivo interruptor-
seccionador (abreviamos o termo em
seguida).;
• Interligue o polo positivo da seccionadora
com o negativo;
• Insira o fusível do primeiro string e feche
o porta-fusível;
• Feche a seccionadora
• Meça a corrente;
• Abra a seccionadora e o porta- fusível.
Repita o procedimento para todos os strings. Os
resultados devem ficar dentro de uma faixa de
5%. É importante que a irradiância não mude
entre uma medição e outra, e que não haja
sombra nos módulos, já que a corrente oscila
instantaneamente com a irradiância.
Em instalações sem caixa de junção usa-se uma
caixa de curto-circuito, como apresentada a
figura 7, que contém um interruptor c.c., ao invés
da seccionadora. Tome muito cuidado com
acidentes por arcos voltaicos entre fios
desencapados!
3.7. Iniciar o inversor
Depois de aferir todos os strings e corrigir
eventuais erros podemos colocar os fusíveis,
fechar a seccionadora e o disjuntor c.a. e iniciar o
inversor. Estude o manual com cuidado e respeite
a sequência correta dos passos de configuração.
Figura 7: Exemplo de uma caixa de curto circuito
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
9 – INSTALAÇÃO SEGURA E COMISSIONAMENTO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 6
4. Comissionamento
O instalador do sistema solar é obrigado, pela
norma ABNT NBR 16274:2014, a efetuar ensaios
e entregar uma documentação ao cliente. Este
comissionamento não deve ser confundido com
aquele que a concessionária de energia efetua:
ela se interessa somente por eventuais perigos
para sua rede de distribuição e não com o
funcionamento ou riscos fora do escopo dela.
O desafio do comissionamento do sistema solar
consiste na fonte: a irradiação é variável e com
isso, a energia gerada. Nunca teremos certeza de
que o sistema está realmente funcionando
perfeitamente.
O que podemos fazer é medir as grandezas
climáticas junto às elétricas, e é isso que a norma
exige. A seguir apresentamos os principais
ensaios – estude a norma para complementar ainformação e acesse nosso mini curso sobre o
tema no site.
Todos os ensaios devem ser executados para
cada string, e o resultado não pode ultrapassar
uma faixa de 5% da média.
4.1. Verificar a tensão conforme
temperatura
A tensão produzida pelo módulo depende da
temperatura atual da célula. Portanto, devemos
medir as duas grandezas simultaneamente. A
seguinte fórmula calcula a tensão nominal de um
string em determinada temperatura Vstring,OC,temp,
usando
• O número de módulos por string n;
• A tensão de curto circuito nominal do
módulo Vmód,OC;
• A temperatura atual da célula T;
• O coeficiente da variação da tensão com
a temperatura CoefV;
Confira também capítulos 3 e 5. Para medir a
temperatura da célula, coloque um sensor com
corte quadrado por baixo do módulo e o
pressione contra a célula.
4.2. Verificar a corrente conforme
irradiância
A corrente depende da irradiância e esta relação
é linear na faixa superior da escala. Por isso, a
norma exige um comissionamento em condições
estáveis com irradiância acima de 700 W/m².
Podemos usar a seguinte fórmula para calcular a
corrente esperada Iirrad, a partir da
• Corrente nominal do módulo Inom; e
• Irradiância geral medida G
4.3. Ensaiar o isolamento do circuito
em c.c.
A norma exige o ensaio do isolamento entre os
polos e a terra, porque falhas podem causar
acidentes ou incêndios. O próprio inversor ensaia
o isolamento e deixa de iniciar quando detecta
um problema.
Figura 8: Equipamento profissional de comissionamento
agiliza a medições e aumenta a precisão (exemplo Seaward
Solar PV200)
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
9 – INSTALAÇÃO SEGURA E COMISSIONAMENTO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 7
O ensaio é efetuado por um megômetro, que
mede a resistência enquanto injeta uma tensão
superior à do arranjo fotovoltaico (detalhes na
norma). Se a tensão ficar próxima à tensão
nominal do DPS, então este deve ser
desconectado do circuito.
4.4. Equipamento para
comissionamento
Um solarímetro com termômetro é essencial para
efetuar os ensaios (figura 8 apresenta um
exemplo à direita). Além disso, existem
multímetros específicos que efetuam os
principais ensaios de forma automática, recebem
os dados do solarímetro e gravam os resultados
na memória para posterior exportação ao
computador.
4.5. Planilhas de verificação
Disponibilizamos no site duas planilhas que
facilitam a verificação:
• A primeira calcula tensão e corrente para
o string de um determinado módulo a
partir das medições de temperatura e
irradiância, e compara as medições com
o cálculo;
• A segunda permite cadastrar as medições
para vários strings e compara cada uma
com a média, apontando desvios.
Ambas planilhas, quando usadas em notebook,
tablet ou até celular, podem ser preenchidas no
ato do comissionamento. Erros são detectados na
hora, permitindo um conserto imediato.
Uma apresentação, também disponibilizada no
site, detalha melhor os passos do
comissionamento.
5. Previsão
O próximo capítulo abordará o dimensionamento
adequado do sistema solar para um determinado
cliente, levando em consideração a legislação
brasileira e diversas modalidades de
compensação remota.
Acesse o manual completo com o material
adicional aqui – é grátis!


Comissionamento: aferição da medição de um string
Fabricante Jinko Configuração do string
Modelo JKM270PP-60 N° de módulos em série 6
Ficha técnica Valor Parâmetros climáticos medidos
P nom [Wp] 270 Irradiância [W/m²] 654
I SC [A] 9,09 Temperatura módulo [°C] 60
I MPP nom [A] 8,52
V MPP nom [V] 31,7 Medição fora de operação Medido Calculado Diferença Observação
V OC [V] 38,8 I SC [A] 6,0 5,9 0,9% ok
Coef V [%/°C] -0,30% V OC [V] 200 208,4 -4,0% ok
Preenche ou veri fique os campos em azul Medição em operação Medido Calculado Diferença Observação
Campos cinzas mostram resultados intermediários I MPP [A] 5,8 5,6 4,1% ok
Campos verdes apresentam resultados principais V MPP [V] 160 170,2 -6,0% diferença acima de 5%!
Parte do Manual de energia solar
www.solarize.com.br
Figura 9: Planilhas de comissionamento ajudam a detectar problemas no ato (acesse solarize.com.br)
O autor, Hans Rauschmayer, é sócio-gerente da empresa Solarize Treinamentos
Profissionais Ltda, onde montou a abrangente grade de capacitação.
Reconhecido especialista em energia solar, ele já foi convidado para ensinar e
palestrar em universidades, instituições, congressos nacionais e internacionais e
vários programas de TV. Entre em contato pelo site www.solarize.com.br.

http://www.solarize.com.br/
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
http://www.solarize.com.br/

© Solarize Treinamentos Profissionais Ltda. | www.solarize.com.br
R. Paschoal Carlos Magno, 57 20240-290 Rio de Janeiro RJ | contato@solarize.com.br | CNPJ 28.150.768/0001-60

© Solarize Treinamentos Profissionais Ltda. - Todos direitos reservados
1. Introdução
Os nove capítulos que publicamos até agora no
manual de energia solar ensinaram conteúdo
técnico que tem validade no mundo inteiro,
independentemente do local da instalação
fotovoltaica. No presente capítulo,
apresentaremos o dimensionamento do sistema
solar baseado na regulamentação brasileira.
No nosso país, o princípio da compensação da
energia gerada na Geração Distribuída é o
abatimento da energia consumida, um regime
conhecido como net-metering. Não há venda da
energia à concessionária.
Esse regime, junto com a aplicação de taxas
mínimas, determina o dimensionamento ideal de
uma planta fotovoltaica para um determinado
cliente.
2. A Regulamentação Brasileira
REN ANEEL 482/2012
Em 17 de abril de 2012, a Agência Nacional de
Energia Elétrica ANEEL publicou a Resolução
Normativa Nº 482 que introduziu a Geração
Distribuída no território brasileiro. Ela sofreu uma
revisão em 2015 pela REN 687/2015, além de
modificações redacionais que esclareceram
algumas dúvidas.
No momento da redação deste manual, a
regulamentação está em outra revisão cujos
resultados ainda estão em aberto.
A ANEEL buscou regras simples, com objetivo de
facilitar a disseminação da nova tecnologia.
Temas fora da alçada da ANEEL, como taxação da
energia gerada, não foram abordadas.
MANUAL DE ENERGIA SOLAR
10 – DIMENSIONAMENTO E COMPENSAÇÃO DA ENERGIA GERADA

Figura 1: Ilustração de algumas formas de compensação da energia.
Fonte: Guia de Constituição de Cooperativas de Geração Distribuída Fotovoltaica, OCB
https://www.solarize.com.br/site-content/17-base-de-conhecimento/288-manual-de-energia-solar-288
MANUAL DE ENERGIA SOLAR
10 – DIMENSIONAMENTO E COMPENSAÇÃO DA ENERGIA GERADA
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 2
A regulamentação inclui diversas fontes
renováveis (solar, hídrica, eólica, biomassa) como
também cogeração, considerada uma forma mais
eficiente de geração elétrica.
2.1. Princípios do Net-metering
conforme REN 482
Os princípios básicos definidos pela REN
482/2012 são os seguintes:
• A energia gerada abate o consumo da
própria unidade;
• A energia excedente é injetada na rede
da concessionária e considerada
emprestada à distribuidora. Em outro
horário ela é devolvida ao cliente;
• O faturamento mensal apura a energia
consumida e injetada: a diferença
positiva é cobrada;
• O excedente mensal gera crédito que
pode ser abatido em um dos meses
subsequentes;
• Os créditos podem ser transferidos para
outras contas vinculadas – veremos este
tema em seguida;
• Outras cobranças na conta de energia,
como o custo de disponibilidade ou da
demanda contratada, não sãomodificadas.
3. Faturamento do consumidor
grupo B
O grupo B reúne consumidores que recebem a
energia em baixa tensão, por exemplo residências
e pequenas empresas. Eles pagam uma tarifa
única ao longo do dia (com exceção da Tarifa
Branca, que é opcional e desvantajosa no caso da
geração solar) e são faturados pelo consumo
mensal.
Para compreender como funciona o faturamento,
vamos usar o exemplo da figura 2, que apresenta
o fluxo de energia ao longo de um mês:
• Neste mês, o sistema solar gerou 300
kWh;
• Desta energia, 180 kWh foram
consumidas por aparelhos ligados
simultaneamente, o chamado
“autoconsumo”;
• O restante da energia gerada, 120 kWh,
foi injetada na rede da concessionária;
• O consumo total dos aparelhos elétricos
nesta unidade somou 500 kWh;
• Deste consumo, 180 kWh foram
fornecidos pelo sistema solar e o
restante, 320 kWh, vieram da rede da
concessionária (consumo bruto da rede);
• A concessionária recebeu da unidade 120
kWh em energia injetada e a devolveu em
outro horário. Ela precisou, portanto,
comprar 200 kWh de outras usinas para
completar o fornecimento (consumo
líquido da rede).
• O consumo líquido da rede é faturado na
conta do mês.
Precisamos de três leituras para estabelecer
todos os números do fluxo de energia:
• A leitura do medidor de consumo;
• A leitura do medidor de injeção;
• A leitura do inversor.
É importante que o proprietário do sistema
compreenda esta lógica. Em especial, ele deve
estar ciente que a conta de energia apresenta
apenas parte das informações.
3.1. O custo de disponibilidade
Em meses com consumo muito baixo é cobrada
uma taxa mínima, chamada “Custo de
Disponibilidade”, no valor de
Figura 2: Exemplo de fluxo de energia em um determinado mês
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
10 – DIMENSIONAMENTO E COMPENSAÇÃO DA ENERGIA GERADA
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 3
• 30 kWh para ligações monofásicas;
• 50 kWh para ligações bifásicas;
• 100 kWh para ligações trifásicas.
Esta taxa é aplicada para todos os consumidores
do grupo B, independentemente de haver uma
geração solar no local ou não. Com isso fica
impossível zerar a conta com energia solar.
3.2. Cálculo da fatura
Tabela 1: Cálculo de fatura e crédito com aplicação do Custo de
Disponibilidade em três meses exemplares
A tabela 1 apresenta exemplos de três meses que
ajudam a compreender melhor o cálculo do
faturamento (presume-se que a unidade seja
trifásica).
Explicação:
• O mês A apresenta o mês com o mesmo
fluxo da figura 2 e consta na tabela para
fins de comparação;
• No mês B, o consumo líquido da rede
ficou abaixo do custo de disponibilidade,
e este é faturado pela concessionária. O
proprietário da unidade ficou com um
prejuízo de 70 kWh, energia que ele
gerou e entregou à concessionária sem
receber por ela;
• No mês C, a geração superou o consumo
bruto e gerou crédito de 40 kWh. Neste
caso também há prejuízo pela cobrança
do custo de disponibilidade.
• O crédito será abatido em meses
subsequentes que apresentam consumo
líquido superior ao custo de
disponibilidade, e até o limite deste
custo. Após 60 meses, o crédito é
perdido.
4. Dimensionar o sistema solar
para um consumidor do grupo B
4.1. Analisar a conta do cliente
Tabela 2: Exemplo para aplicação de duas abordagens para
estipular a potência do sistema solar para um determinado cliente
 Geração
total
Geração
otimizada
Consumo médio mensal [kWh] 733 733
Custo de disponibilidade [kWh] 100 100
Meta de geração mensal [kWh] 733 633
Geração típica no local da instalação
[kWh / kWp]
120 120
Potência do sistema solar [kWp] 6,1 5,3
A tarefa do projetista consiste em dimensionar o
sistema solar de forma adequada para cada
cliente.
Ponto de partida é a conta do cliente, devido aos
princípios da REN 482/2012 explicados acima.
Usamos o histórico de consumo ao longo dos
últimos 12 meses, impresso na conta como base
de cálculo, e formamos a média destes valores.
A média mensal deve ser corrigida pela
expectativa de aumento do consumo: é
frequente que o cliente seja mais generoso no
consumo a partir da instalação do sistema solar.
Mas ele pode também prever mudanças de
hábito que reduzam o consumo de energia.
Recomendável é aproveitar o momento para
efetuar medidas de eficiência energética, antes
do dimensionamento do sistema solar.
Em unidades novas, sem histórico deve-se
estimar o futuro consumo a partir de unidades
similares ou outros métodos da engenharia
elétrica.
4.2. Estipular a meta de geração
Quanta energia deve ser gerada pelo futuro
sistema solar? A abordagem simples toma como
meta de geração a média mensal de consumo,
corrigido pela expectativa de sua variação.
 Mês A Mês B Mês C
Energia injetada 120 kWh 150 kWh 240 kWh
Consumo bruto da rede 320 kWh 180 kWh 200 kWh
Consumo líquido da rede 200 kWh 30 kWh -40 kWh
Fatura 200 kWh 100 kWh 100 kWh
Prejuízo 0 kWh 70 kWh 100 kWh
Crédito 0 kWh 0 kWh 40 kWh
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
10 – DIMENSIONAMENTO E COMPENSAÇÃO DA ENERGIA GERADA
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 4
Se quisermos evitar o prejuízo induzido pelo
custo de disponibilidade, então devemos reduzir
a média mensal pelo custo de disponibilidade
para chegar à meta da geração, representado
pela coluna “Geração otimizada” na tabela 2.
Os dois cálculos representam o limite inferior e
superior de um sistema bem adaptado ao cliente.
4.3. Aplicar a geração típica
No último passo dividimos a meta de geração pela
geração típica para chegar à potência do futuro
sistema solar.
A geração típica é obtida mediante simulação de
um sistema de 1kWp em softwares ou aplicativos
e representa a quantidade de energia gerada por
este sistema na região da futura instalação.
Como nós efetuaremos o cálculo inverso em
seguida, podemos usar neste passo um valor
aproximado. Com isso, é possível executar todo
o cálculo acima rapidamente na cabeça.
4.4. Projetar o sistema solar
O cálculo anterior usou premissas simplificadas
para chegar a uma faixa de potência interessante.
Agora chegou a hora de projetar o sistema real,
ocupando parte da cobertura ou do terreno do
cliente, como abordado nos capítulos anteriores.
É possível que a área disponível não seja
suficiente para o sistema ideal e nos força a
restringir a potência ou a procurar soluções de
geração remota.
4.5. Verificar o dimensionamento
O cálculo inverso vai mostrar se a potência
projetada realmente é adequada. Quem traz a
resposta é um software de simulação, que calcula
o sistema projetado com todos os detalhes de
sombreamento e das perdas envolvidas. Ele traz
a estimativa da futura geração (figura 3).
 Aplicando a tarifa, chega-se à futura conta de
energia que o cliente pagará. A figura 3 mostra o
resultado para um sistema projetado conforme a
regra “geração total” na tabela 2, com potência
de 5,9 kWp. A curva azul representa a conta atual,
e a amarela, após a instalação do sistema solar.
Na curva amarela fica evidente que o cliente
pagará o custo de disponibilidade em todos os
meses do ano. Neste caso, o software estima um
prejuízo acumulado de 8%, aproximadamente um
mês de geração solar.
A aplicação das regras para a geração otimizada
(compare tabela 2) resulta em um sistema de 4,8
kWp, cujas contas de energia são apresentadas
na figura 5. Neste caso, o prejuízo com custo de
disponibilidade ocorre em apenas quatro meses e
cai para 2,7% da geração. Consequentemente há
melhora no retorno de investimento.
Repare que a potência dos dois sistemas
simulados ficou abaixo dos valores inicialmente
estipulados na tabela 2. A razão disso é que a
média mensal usada no cálculo inicial não
representa perfeitamente o comportamento do
cálculomês a mês.
Figura 5: Consumo (barras cinzas) e geração simulada (barras
amarelas) a cada mês. Diagrama do software PV*SOL.
Figura 3: Comparação da conta de energia atual (azul) e posterior à
instalação do sistema solar (amarelo) no software PV*SOL.
Figura 4: Comparação entre conta atual e com energia solar, para
um sistema projetado para geração otimizada
http://www.solarize.com.br/
https://www.solarize.com.br/software-pv-sol
https://www.solarize.com.br/software-pv-sol
MANUAL DE ENERGIA SOLAR
10 – DIMENSIONAMENTO E COMPENSAÇÃO DA ENERGIA GERADA
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 5
4.6. Otimizar o dimensionamento
A escolha entre um sistema com potência menor
ou maior deve levar em consideração os objetivos
do cliente:
• se ele preferir pagar um valor mensal
fixo, então o sistema deve ser
superdimensionado;
• Se ele preferir um retorno financeiro
melhor, o sistema deve ser otimizado
para baixo.
A disponibilidade financeira do cliente pode ser
outra restrição.
4.7. Limite conforme demanda
disponibilizada
Quando uma unidade de consumo é conectada à
rede elétrica, o proprietário informa à
distribuidora qual demanda máxima ele precisa.
Esta usa a informação no planejamento da rede
de distribuição e no dimensionamento do ramal
de conexão.
O sistema solar não pode superar a demanda
máxima para garantir o escoamento da energia.
Nesta comparação, a potência da planta solar é o
menor valor entre a soma da potência dos
módulos e a soma da potência dos inversores.
O disjuntor geral da unidade, junto com a norma
da concessionária, permite determinar a
demanda máxima. Se desejar instalar um sistema
maior será necessário solicitar um aumento de
carga à concessionária.
5. Dimensionar o sistema solar
para um consumidor do grupo A
Consumidores do grupo A recebem energia em
média tensão. A fatura deles é dividida em
diversas rubricas. Segue uma abordagem
resumida, sem entrar nos detalhes e nas
diferentes opções:
• O consumo é separado pelo horário de
Ponta e Fora de Ponta, aplicando tarifas
diferentes;
• A demanda contratada é cobrada
mensalmente com um valor fixo,
independentemente do consumo
ocorrido;
• Há ainda multas por demanda acima da
contratada e por excesso de energia
reativa.
A abordagem simples segue o cálculo
apresentado na tabela 2. Usamos o consumo no
horário Fora de Ponta e desconsideramos o
custo de disponibilidade.
A demanda contratada limita a potência do
sistema solar e faz com que o sistema solar, em
quase todos os casos, gere apenas uma parte do
consumo. A razão disso é simples: o sol não gera
energia com 100% da potência de 8 às 18 hs,
muito menos à noite.
A avaliação de opções como aumento da
demanda contratada ou compensação do
consumo em horário de Ponta extrapolam a
abrangência deste capítulo.
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
10 – DIMENSIONAMENTO E COMPENSAÇÃO DA ENERGIA GERADA
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 6
6. Compensação remota
Figura 6: Ilustração da compensação remota.
Fonte: Guia de Constituição de Cooperativas de GD
A compensação local é a forma mais simples: o
sistema solar é instalado na própria unidade de
consumo. Neste caso, aplicam-se as regras
descritas anteriormente.
No entanto, a regulamentação permitiu diversas
formas de compensação remota, onde o
excedente da energia na unidade de geração é
transferido para outras unidades. A compensação
é efetuada de forma contábil e é restrita à mesma
área de concessão.
Todas as formas de compensação remota têm em
comum a transferência em kWh, independente
da tarifa da origem e do destino. É possível que a
reforma da REN 482 em curso, mude este
princípio e abata um percentual como
contribuição para a rede de distribuição.
6.1. Autoconsumo remoto
O excedente da energia gerada pode ser
transferido para uma outra unidade do mesmo
titular. Se for pessoa física, então as duas contas
devem estar cadastradas no mesmo CPF. No caso
da pessoa jurídica é permitida a transferência
entre diferentes filiais (CNPJ idêntico antes da
barra).
Na unidade de origem, se for do grupo B, é
cobrado o custo de disponibilidade. Na unidade
receptora, também, se o consumo líquido ficar
abaixo deste valor.
O excedente pode ser transferido até para mais
do que uma unidade. Neste caso, o proprietário
declara à concessionária o percentual que cada
unidade deve receber.
Eventuais créditos permanecem na respectiva
unidade receptora.
6.2. Geração compartilhada
Grupos de empresas podem formar um consórcio
e construir uma usina em conjunto. No contrato
é definido o percentual de energia que cada
consorciado recebe.
Regras similares permitem a geração
compartilhada para condomínios (múltiplas
unidades de consumo) ou cooperativas. Acesse
através do site www.solarize.com.br o Guia de
Constituição de Cooperativas de Geração
Distribuída Fotovoltaica, disponibilizado pelo
OCB.
7. Retorno financeiro
Se quisermos calcular o retorno financeiro do
sistema solar, precisamos valorar a energia
gerada conforme o fluxo apresentado na figura 2.
7.1. Autoconsumo
O autoconsumo simplesmente abate o consumo
e é valorado pela tarifa de consumo.
As faixas progressivas de ICMS, instituídas na
maioria dos estados brasileiros, podem trazer um
ganho adicional ao proprietário, já que o
consumo bruto dele é reduzido. Isso vale também
para a bandeira tarifária.
A cobrança da taxa de iluminação pública traz
outro ganho em municípios onde ela é cobrada
conforme consumo mensal.
7.2. Energia injetada
Na visão da Aneel, a energia injetada deve ser
devolvida em outro horário, abatendo o consumo
da unidade. Nesta perspectiva, ela é valorada
também com a tarifa de consumo.
http://www.solarize.com.br/
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
10 – DIMENSIONAMENTO E COMPENSAÇÃO DA ENERGIA GERADA
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 7
A legislação sobre ICMS, que é da alçada estadual,
não seguiu completamente este conceito.
Infelizmente, ela deixa dúvidas, o que levou as
concessionárias a aplicar regras não uniformes.
Algumas retêm ICMS sobre a em energia injetada,
referente à tarifa de uso do sistema de
distribuição, TUSD.
Antes de realizar um projeto, pesquise a forma de
taxação que a concessionária do cliente aplica,
especialmente quando se trata de potências
maiores ou de geração remota.
8. Modelos de Negócio
A construção e a operação da planta solar não
precisam, necessariamente, serem executadas
pelo cliente em propriedades dele. Além da
venda do equipamento há modalidades de
locação do equipamento, do local da instalação e
de locação virtual de partes de uma usina maior.
Todos os modelos exigem muita atenção para a
correta contratação em consideração à legislação
fora do setor elétrico, evitando conflitos com o
monopólio da distribuidora local. Oferecemos um
curso que apresenta diversos modelos de
negócios com suas particularidades. Acesse nossa
agenda de cursos para saber mais.






9. Previsão
Mencionamos em diferentes itens dos capítulos
softwares de simulação e mostramos resultados
dos cálculos. Eles realmente são fundamentais
para elaborar um projeto tecnicamente
impecável, para calcular o retorno financeiro com
segurança e para efetuar vendas de forma
eficiente. Este será o tema do próximo capítulo.
Acesse o manual completo com o material
adicional aqui – é grátis!


O autor, Hans Rauschmayer, é sócio-gerente da empresa Solarize Treinamentos
Profissionais Ltda, onde montou a abrangente grade de capacitação.
Reconhecido especialista em energia solar, ele já foi convidado para ensinar e
palestrar em universidades, instituições, congressos nacionais e internacionais e
vários programasde TV. Entre em contato pelo site www.solarize.com.br.

http://www.solarize.com.br/
https://www.solarize.com.br/cursos-e-eventos
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
http://www.solarize.com.br/

© Solarize Treinamentos Profissionais Ltda. | www.solarize.com.br
R. Paschoal Carlos Magno, 57 20240-290 Rio de Janeiro RJ | contato@solarize.com.br | CNPJ 28.150.768/0001-60

© Solarize Treinamentos Profissionais Ltda. - Todos direitos reservados
1. Introdução
O tema do presente capítulo do manual de
energia solar serão softwares de planejamento e
simulação de projetos fotovoltaicos. Eles são
fundamentais para elaborar um projeto
tecnicamente impecável, para calcular o retorno
financeiro com segurança e para efetuar vendas
de forma eficiente, como já vimos em outros
capítulos.
2. Requisitos ao Software
Fotovoltaico
A engenharia de software, formação original do
autor deste manual, ensina que se deve iniciar a
escolha de um software pela análise dos
requisitos. Em seguida, é preciso priorizar as
demandas para então escolher uma solução.
2.1. O Fluxo de Trabalho
O segundo capítulo apresentou o passo-a-passo
da elaboração de um projeto fotovoltaico
conectado à rede (figura 1, disponível no site
www.solarize.com.br).
As etapas principais são
1. A análise das informações que embasam
o projeto;
2. A elaboração do projeto técnico;
3. O cálculo do retorno do investimento
(custo / benefício).
O resultado do terceiro passo pode levar a uma
revisão do projeto, por questões técnicas ou
financeiras. O software ideal conduz o projetista
no fluxo natural do seu trabalho, ao mesmo
tempo que oferece flexibilidade conforme o tipo
do projeto e o perfil do usuário.
MANUAL DE ENERGIA SOLAR
11 – SOFTWARES DE PLANEJAMENTO E SIMULAÇÃO PARA PROJETOS
FOTOVOLTAICOS


Figura 1: As etapas da elaboração do projeto fotovoltaico
https://www.solarize.com.br/site-content/17-base-de-conhecimento/288-manual-de-energia-solar-288
https://www.solarize.com.br/site-content/17-base-de-conhecimento/288-manual-de-energia-solar-288
MANUAL DE ENERGIA SOLAR
11 - SOFTWARES DE PLANEJAMENTO E SIMULAÇÃO
PARA PROJETOS FOTOVOLTAICOS
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 2
2.2. Os Diferentes Atores
Cada ator envolvido no projeto tem interesses
próprios, com demandas de informações, que
devem ser atendidas pelo software (figura 2).
Vamos entender os principais.
2.2.1. O Vendedor
O vendedor recolhe as informações do cliente e
elabora um projeto primário que precisa ter o
detalhamento suficiente para garantir a
viabilidade técnica e calcular o retorno do
investimento. Com esta informações, ele prepara
uma proposta para iniciar as negociações com o
cliente.
Na realidade brasileira, o processo da venda é
muito mais importante do que os processos
técnicos, por causa da baixa taxa de conversão: o
estudo da empresa Greener sobre o mercado de
geração distribuída relata que apenas 7% dos
projetos viram contrato.
Com isso, a qualidade da proposta é fundamental
para aumentar as vendas, e a agilidade na
elaboração reduz o tempo que, possivelmente,
não será remunerado. Ambas são questões onde
um software pode ajudar muito.
2.2.2. O Projetista
O projetista recebe o projeto primário do
vendedor e o detalha com objetivo de aprimorar
questões técnicas e financeiras.
Ele produz listas de materiais e diagramas
técnicos para planejamento, aprovação e
execução do projeto.
2.2.3. O Cliente
O cliente tem vários papéis neste processo, que
podem ser acumulados:
• No papel de investidor, ele compara o
rendimento do sistema solar com outras
aplicações financeiras;
• Sendo proprietário do local da instalação,
ele se preocupa com a estética e
segurança da instalação;
• No caso de uma empresa pode haver
outros interesses, como marketing verde
ou proteção contra aumentos da tarifa.
O software ideal oferece diversidade de
informações técnicas e financeiras, que serão
utilizadas de acordo com o perfil de interesse do
cliente
2.2.4. A Distribuidora de Energia
A distribuidora espera receber a documentação
padronizada conforme normas próprias e da
ANEEL, para então aprovar o projeto.
Figura 2: O projeto fotovoltaico visto por diferentes atores
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
11 - SOFTWARES DE PLANEJAMENTO E SIMULAÇÃO
PARA PROJETOS FOTOVOLTAICOS
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 3
2.2.5. Instituições
Outras instituições recebem a documentação do
projeto, conforme o caso:
• Conselhos de engenharia ou de técnicos;
• Bancos ou investidores;
• Seguradoras;
• Instituições públicas, como por exemplo
órgãos ambientais, EPE (Empresa de
Pesquisa Energética, no caso de leilões de
usinas), órgãos de preservação de
patrimônio histórico, etc.
2.3. Escopo do projeto
Podemos diferenciar as seguintes categorias de
projetos (figura 3):
2.3.1. Projetos de Pequeno Porte
Projetos residenciais ou comerciais de pequeno
porte devem priorizar a venda individualizada ao
cliente, com propostas bonitas. A margem de
lucro, geralmente reduzida, exige que o processo
de venda e instalação seja eficiente.
2.3.2. Prédios Comerciais
Projetos em prédios comerciais costumam
apresentar uma série de exigências técnicas:
coberturas repletas de obstáculos (casa de
máquinas, caixas d´água, aparelhos de ar
condicionado, ...) e uma maior complexidade na
conexão elétrica. O software ideal permite um
trabalho interativo com grande flexibilidade.
Este tipo de cliente exige também um cálculo do
rendimento mais apurado.
2.3.3. Usinas em Solo
No caso de usinas em solo, o projeto técnico é
modular e repetitivo. Podemos diferenciar ainda
usinas de grande porte, que usam rastreadores
(tracking), de usinas menores, com aplicação de
tecnologias mais simples.
O financiador destas usinas deseja receber
informações detalhadas e altamente confiáveis, e
as insere nas próprias planilhas financeiras.
2.4. Questões Técnicas
2.4.1. Cálculo Confiável
Pelo ponto de vista do investidor, a questão
fundamental é a confiabilidade dos resultados.
Um software com reputação internacional ganha
pontos na avaliação.
2.4.2. Dados Meteorológicos Detalhados
Os dados meteorológicos formam a entrada
principal dos algoritmos de simulação. O formato
padrão se chama TMY (typical metereological
year), em detalhamento horário.
Este detalhamento é essencial para simular o
sistema fotovoltaico, porque a eficiência dos
componentes varia conforme irradiação e
temperatura momentânea, e porque as perdas
dependem da potência gerada a cada instante.
Há empresas internacionais que fornecem séries
de dados a partir de medições de solo e por
satélite (ex. Meteonorm). As fontes brasileiras, do
atlas solarimétrico, infelizmente não são
Figura 3: Projetos de portes diferentes apresentam características diferenciadas
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
11 - SOFTWARES DE PLANEJAMENTO E SIMULAÇÃO
PARA PROJETOS FOTOVOLTAICOS
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 4
fornecidas na resolução horária, mas por médias
mensais.
2.4.3. Flexibilidade da Configuração dos
Inversores
O software deve providenciar as regras
específicas para inversores string, micro
inversores e otimizadores de potência.
A associação dos módulos a inversores deve ser
resultado da modelagem 3D.
Já o projetista deve ter a liberdade total na
configuração: juntar módulos de diferentes
prédios, modificar limites de configuração (ex.
fator de dimensionamento, veja capítulo 5) e
definir a sequência dos strings (figura 4).
Telhados em arco são um exemplo onde pode ser
necessário juntar módulos de diferentes
inclinações no mesmo string. O software deve
calcular asperdas causadas no descasamento, o
que é possível somente com dados climáticos
detalhados.
2.4.4. Tratamento Diferenciado da Sombra
por Objetos Próximos e Distantes
Objetos distantes como, por exemplo, morros
causam um efeito “liga/desliga” no arranjo
fotovoltaico inteiro. Eles representam o
horizonte do cenário.
Objetos próximos, como prédios, árvores ou
antenas, projetam uma sombra que parece andar
por cima do arranjo. A cada momento, a sombra
atinge outras partes dos módulos.
As duas formas causam efeitos elétricos
diferentes, o que exige uma modelagem
diferente no software.
3. Comparação de Softwares
Mais Utilizados
Nos últimos anos foram desenvolvidos muitos
softwares fotovoltaicos. A seguir analisaremos as
características dos mais populares no Brasil.
Nenhum software é perfeito - recomendamos
priorizar pelo tipo de projeto mais utilizado e
testar o programa antes de efetuar a compra.
Figura 4: Exemplo de uma instalação comercial, onde o projetista definiu a configuração dos módulos de forma semi-
automática (PV*SOL premium)
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
11 - SOFTWARES DE PLANEJAMENTO E SIMULAÇÃO
PARA PROJETOS FOTOVOLTAICOS
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 5
3.1. PVSyst
PVSyst é o programa clássico para usinas de
grande porte. Parâmetros específicos permitem
aos especialistas modelarem detalhes que são
importantes para esta categoria de projetos.
PVSyst permite também analisar sombreamento
em instalações com tracking (rastreamento,
figura 5).
A interface do usuário é antiquada e pouco
amigável e não foi traduzido para português. A
modelagem em 3D não é intuitiva, o que restringe
o uso do software a especialistas. PVSyst não
oferece uma análise financeira do projeto.
Os dados meteorológicos são horários e
fornecidos pela empresa Meteonorm, mas é
possível importar outras fontes. O programa
consegue até gerar dados em minuto para
simular sombreamento com mais precisão.
3.2. Solergo
Solergo foi o primeiro programa a ser traduzido
para português e recebeu adaptações ao Brasil, o
que o tornou bastante popular.
Ele pertence a uma família de programas para
elaborar diagramas elétricos (figura 6). E é neste
quesito que ele tem sua maior força: o banco de
dados contém normas e catálogos de dispositivos
de proteção.
O programa trabalha baseado em imagens de
satélite e extrusão de prédios, com pouca
versatilidade de importação.
O fluxo de trabalho dentro do Solergo parte da
premissa que o projetista iniciou o projeto num
software CAD para definir o número de módulos
a serem colocados em cada cobertura – um passo
que idealmente deveria ser indicado pelo próprio
software de planejamento fotovoltaico.
É fácil modelar projetos simples, porém falta
apoio para projetos complexos. A liberdade de
configuração dos inversores também é restrita e
pouco interativa.
Os dados meteorológicos abrangem somente
médias mensais, não permitindo uma simulação
da oscilação da irradiação ao longo do dia.
Figura 5: Exemplo de diagrama elétrico gerado pelo
software Solergo

Figura 6: Foto de uma usina com tracking e a simulação do
sombreamento no software PVSyst
http://www.solarize.com.br/
Solergo%20recorte.wmv
MANUAL DE ENERGIA SOLAR
11 - SOFTWARES DE PLANEJAMENTO E SIMULAÇÃO
PARA PROJETOS FOTOVOLTAICOS
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 6
3.3. Helioscope
Helioscope é um programa online que usa
imagens de satélite como base (figura 7). Ele é
oferecido somente em inglês. Diferente dos
outros programas, a cobrança é por mensalidade,
o que o torna mais caro a longo prazo.
A interface dele é muito intuitiva, com alto grau
de automação, o que o torna muito eficiente para
projetos simples. No entanto, a automatização
pode atrapalhar em projetos mais complexos,
onde o projetista precisa ter mais autonomia de
decisão.
Como não foi adaptado às regras do Brasil, o
software exige planilhas financeiras à parte.







3.4. PV*SOL premium
PV*SOL premium é um software que ganhou
reconhecimento em mais de 20 anos de
existência. Ele foi traduzido para português do
Brasil e adaptado às tarifas nacionais.
Ele se diferencia pelo fluxo natural com qual ele
conduz o usuário: cada passo é consequência dos
passos anteriores e resolvido dentro do próprio
PV*SOL.
O vendedor gasta pouco tempo para elaborar
propostas bonitas, aproveitando escolhas
automáticas e simplificadas.
O projetista, em seguida, tem toda liberdade para
detalhar e modificar o projeto. O software
permite controle total sobre a configuração dos
módulos com os inversores e a sequências da
conexão em strings.
Os diagramas elétricos permitem desenhar um
diagrama unifilar, satisfatório para a legalização
na concessionária. Para ir além disso, recomenda-
se o uso de um software CAD.
A planta da cobertura também é produzida pelo
software e pode ser importada no CAD.
A simulação é baseada em dados climáticos
horários, permitindo também a geração de dados
em minutos. Diversos coeficientes de perdas
Figura 7: Helioscope trabalha com extrusão a partir de imagens de
satélite
Figura 8: Projeto elaborado a partir de modelagem 3D obtida por
aerofotogrametria com drones (PV*SOL premium)
http://www.solarize.com.br/
https://www.solarize.com.br/software-pv-sol
Helioscope%20recorte.wmv
MANUAL DE ENERGIA SOLAR
11 - SOFTWARES DE PLANEJAMENTO E SIMULAÇÃO
PARA PROJETOS FOTOVOLTAICOS
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 7
podem ser aplicados: sujeira, degradação, cabos
com cálculo da bitola, entre outros. Cada
parâmetro é simulado separadamente, e as
informações ajudam a otimizar o sistema.
Os parâmetros econômicos incluem o valor do
investimento, custos com financiamento,
despesas com operação e manutenção e a taxa de
desconto. As tarifas respeitam faixas de ICMS,
presentes na maioria dos estados brasileiros, e
tarifas horo-sazonais.
O relatório do cálculo econômico traz vários
indicadores, como retorno de investimento e taxa
interna de retorno com um aspecto apresentável.
Uma qualidade importante é a versatilidade da
modelagem: ela pode partir da imagem de
satélite ou de uma planta baixa, mas permite
também uma modelagem de maquete com
dimensões dos prédios.
A forma mais nova é a importação de modelos 3D
criados por drone, importante no interior onde o
Google fornece uma baixa resolução, e facilitador
em coberturas complexas que, antes,
necessitavam um levantamento demorado dos
obstáculos (figura 8).









A importação de programas de arquitetura é
outra opção, essencial para a colaboração com
arquitetos.
O software PV*SOL permite ainda integrar
veículos elétricos à modelagem, calculando seu
consumo no sistema predial e o custo de
rodagem com energia solar e com energia da
concessionária.
Consideramos PV*SOL o software mais completo
para projetos de geração distribuída simples e
complexos. Uma versão de avaliação está
disponível que permite testar o programa por 30
dias com funcionalidade completa. Acesse
www.pvsol.com.br.
4. Previsão
O próximo capítulo será o último desta série,
onde abordaremos a legalização de projetos na
concessionária com aspectos da diferenciação
entre micro e minigeração. Outros temas serão
tendências do mercado, como veículos elétricos e
sistemas com baterias.
Acesse o manual completo com o material
adicional aqui – é grátis!
O autor, Hans Rauschmayer, é sócio-gerente da empresa Solarize Treinamentos
Profissionais Ltda, onde montou a abrangente grade de capacitação.
Reconhecido especialista em energia solar, ele já foi convidado para ensinar e
palestrar em universidades, instituições, congressos nacionais e internacionais e
vários programasde TV. Entre em contato pelo site www.solarize.com.br.

http://www.solarize.com.br/
http://www.pvsol.com.br/
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
http://www.solarize.com.br/

© Solarize Treinamentos Profissionais Ltda. | www.solarize.com.br
R. Paschoal Carlos Magno, 57 20240-290 Rio de Janeiro RJ | contato@solarize.com.br | CNPJ 28.150.768/0001-60

© Solarize Treinamentos Profissionais Ltda. - Todos direitos reservados
1. Introdução
O presente capítulo encerra a série do manual de
energia solar. Aprenderemos neste mês como
legalizar um projeto fotovoltaico na
concessionária.
E vamos ainda dar uma olhada em tendências do
mercado: sistemas híbridos, uso de drones como
ferramenta e a sinergia de veículos elétricos com
a energia solar.
2. Legalização de Projetos
Fotovoltaicos – Princípios
O estado oferece diversas concessões. No nosso
contexto estamos falando da distribuição
regional de energia. Portanto, seria mais correto
usar o termo “distribuidora” ao invés de
“concessionária”.
A distribuidora local tem o monopólio de
fornecimento de energia elétrica na sua área de
concessão. Ela ganhou o direito de vender
energia e assumiu a obrigação de atender todos
os clientes naquela área.
Além de vender energia, ela também distribui
energia dentro do Ambiente de Contratação Livre
(ACL), também chamado de “Mercado Livre”. E é
isso que ela faz na Geração Distribuída também:
ela recebe energia gerada pelo consumidor
produtor, sem qualquer cunho comercial, e a
devolve em outro horário.
O relacionamento entre o cliente e a distribuidora
envolve diferentes esferas:
• A esfera contratual: consumo e produção
de energia;
• O faturamento da energia;
• A esfera técnica: como acessar à rede
para receber e injetar energia.
MANUAL DE ENERGIA SOLAR
12 – LEGALIZAÇÃO DE PROJETOS E TENDÊNCIAS DO MERCADO

Figura 1: Etapas do processo de legalização de um projeto fotovoltaico conectado à rede
https://www.solarize.com.br/site-content/17-base-de-conhecimento/288-manual-de-energia-solar-288
https://www.solarize.com.br/site-content/17-base-de-conhecimento/288-manual-de-energia-solar-288
MANUAL DE ENERGIA SOLAR
12 – LEGALIZAÇÃO DE PROJETOS E TENDÊNCIAS DO MERCADO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 2
O lado contratual é padronizado pela Aneel, de
forma simplificada. Sobre o faturamento falamos
no capítulo 10 – ele também é padronizado.
Ambas estão descritas na Regulação Normativa
REN 482/2012 ANEEL.
O lado técnico é o mais delicado para a
distribuidora, porque envolve equipamento
individual e pode causar impactos na rede e em
outros clientes dela.
3. Normas para definir o acesso
à rede
A ANEEL descreveu as condições para o acesso à
rede no documento chamado PRODIST
(Procedimentos de Distribuição de Energia
Elétrica no Sistema Elétrico Nacional), no Módulo
3 – Acesso ao Sistema de Distribuição, Seção 3.7
– Acesso de Micro e Minigeração Distribuída.
Cada distribuidora publica uma norma própria
que alinha as regras do PRODIST à sua norma do
acesso à rede.
4. O Processo da Legalização
4.1. Os Atores
O processo da legalização envolve três atores:
• O acessante, que é o proprietário ou
locatário da unidade de consumo onde o
sistema solar será conectado;
• Um profissional habilitado que conduz o
processo e representa o cliente frente à
distribuidora. Infelizmente não existem
regras uniformes no Brasil sobre a
habilitação do profissional para conduzir
o processo. Algumas distribuidoras são
até mais restritivas do que os conselhos
regionais e as câmeras técnicas. É
importante consultar a distribuidora;
• A distribuidora de energia.
4.2. O Processo
A figura 1 apresenta as etapas do processo
(detalhadas nos PRODIST):
• O profissional elabora o projeto e
prepara a documentação;
• Opcionalmente, ele faz a consulta de
acesso. Este passo é recomendado
quando o acesso pode envolver custos
adicionais, como, por exemplo, obras na
subestação da distribuidora;
• A solicitação de acesso representa o
início da legalização e deve ser
acompanhada pelos documentos
necessários (veja a seguir);
• A distribuidora analisa os documentos e
o ponto de conexão no local e informa
pendências ou condições específicas;
• Depois da resolução das pendências, a
distribuidora emite o Parecer de Acesso e
envia, junto, os contratos a serem
fechados;
• O parecer tem validade de 120 dias, que
é o prazo para instalar o sistema;
• Concluída a instalação, o profissional
solicita a vistoria;
• A distribuidora conduz a vistoria, emite
um relatório e troca o medidor;
• Eventuais pendências devem ser
adequadas antes da troca e liberação do
acesso.
A figura 1 indica os prazos máximos da
distribuidora para cada passo em caso de micro e
minigeração. Para eventuais obras de reforço da
rede, os prazos são maiores.
4.3. A Documentação
A PRODIST define também a documentação a ser
entregue ao solicitar o acesso, que é feito no site
da distribuidora:
• O formulário de solicitação, definido na
PRODIST;
• A ART de projeto e execução. Procure
informações sobre os detalhes da ART
que a respectiva distribuidora espera;
• Diagrama unifilar e memorial descritivo;
• Os certificados Inmetro dos inversores;
• Dados para registro do sistema no banco
de dados da ANEEL;
http://www.solarize.com.br/
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
MANUAL DE ENERGIA SOLAR
12 – LEGALIZAÇÃO DE PROJETOS E TENDÊNCIAS DO MERCADO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 3
• Se houver compensação remota (veja
capítulo 10), os dados das respectivas
unidades e a porcentagem de rateio;
• Eventuais documentos que comprovam a
relação entre os participantes do rateio;
• Em sistemas com potência acima de 10
kW é exigida uma documentação técnica
mais detalhada, com diagrama de blocos
e projeto elétrico;
4.4. O Projeto Unifilar
Frequentemente percebe-se entre empresas
iniciantes neste setor uma preocupação com o
conteúdo ou formato do projeto unifilar a ser
entregue à distribuidora. No entanto, ele é
bastante simples e repetitivo e inclui poucos
elementos. Figura 2 apresenta um exemplo.
4.5. Microgeração versus
Minigeração
Na definição dos procedimentos, a ANEEL partiu
da premissa que o cliente que deseja instalar um
sistema de microgeração (até 75 kW de potência)
deve ter um acesso simplificado sem custo
adicional.
Já nos casos de minigeração, a concessionário
pode solicitar do acessante uma série de estudos,
pagos por ele mesmo. O próprio acesso à rede
pode exigir obras custeadas pelo cliente. Por isso
recomenda-se executar a Consulta de Acesso em
casos de dúvidas.
Figura 2: Exemplo de projeto unifilar para legalização do projeto
http://www.solarize.com.br/
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
MANUAL DE ENERGIA SOLAR
12 – LEGALIZAÇÃO DE PROJETOS E TENDÊNCIAS DO MERCADO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 4
5. Tendências do Mercado
5.1. Inversores Híbridos
Inversores híbridos oferecem funções para
sistemas conectados à rede (on-grid), e
autônomos (off-grid). Eles carregam e
descarregam baterias.
A faixa de aplicações é bastante ampla:
• No-break: o inversor alimenta uma sub-
rede emergencial em caso de falha da
rede da concessionária. As baterias são
carregadas pelo sol, durante o dia, e pela
rede, quando esta está disponível;
• Off-grid com backup pela rede: o inversor
alimenta uma sub-rede a partir do sol e
das baterias. Quando a tensão das
baterias cai abaixo de um limite
configurável entra a rede para alimentar
a carga;
• Peak-shaving: as baterias são carregadas
em horário de baixo consumo e
descarregados em horário de alto
consumo com objetivode limitar a
potência da carga;
• Gerenciamento de energia: as baterias
são carregadas quando há energia solar
sobressaliente e descarregadas à noite,
com objetivo de aumentar a cota do
autoconsumo;
• Controle de gerador: um gerador externo
é ativado dependendo da demanda atual
e da carga das baterias;
• Devolução à rede: a injeção de energia à
rede pode ser desligada, evitando assim a
necessidade da legalização na
distribuidora.
Diversos parâmetros permitem balancear os
objetivos de segurança energética, economia e
gerenciamento de energia.
Inversores híbridos devem aumentar sua
participação no mercado com a queda de preço
das baterias. A taxação proposta pela ANEEL, se
realmente for aprovada, será mais um incentivo
para usar baterias e reduzir a parcela da energia
injetada.
Os projetos que usam inversores híbridos são
mais exigentes do que aqueles sem baterias, por
causa dos cálculos em torno de potência,
corrente e carga, e por causa das modificações na
rede predial existente.
Figura 3: Um inversor híbrido e suas possíveis conexões
http://www.solarize.com.br/
MANUAL DE ENERGIA SOLAR
12 – LEGALIZAÇÃO DE PROJETOS E TENDÊNCIAS DO MERCADO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 5
5.2. Drones como Ferramenta de
Trabalho
Drones surgiram como equipamento de diversão.
Logo em seguida foram usados para filmar festas
e eventos.
No setor de energia solar, muitas instaladoras já
costumam filmar suas instalações executadas
com drones. Além de documentar o sistema, o
vídeo e permite ao proprietário compartilhar a
aquisição com seus amigos – marketing perfeito
para a integradora.
Em usinas de porte maior, o drone pode tirar uma
foto por dia, sempre do mesmo lugar, para
mostrar o progresso no estilo time-lapse. A
filmagem permite também um acompanhamento
remoto.
Para uma usina em funcionamento é
imprescindível detectar e consertar defeitos,
antes que acumulem prejuízos financeiros.
Drones com câmeras termográficas conseguem
apontar módulos ou células com problemas,
porque estes esquentam mais do que as em
funcionamento normal.
Mapeamento aéreo
No planejamento de instalações lança-se mão do
mapeamento aéreo de terrenos ou edificações. O
drone é programado para sobrevoar a área de
interesse e tirar fotos com uma sobreposição
definida.
As fotos, depois, são tratadas em softwares
específicos e geram dois produtos:
• Mapas ortomosáicos, similares a imagens
de satélite, só que com uma definição e
precisão muito superior;
• Modelos em 3D para levantamento
integral de coberturas: a figura 4 mostra
uma laje típica, repleta de obstáculos,
entre os quais foram encaixados os
módulos, respeitando o sombreamento.
Um voo de drone de 10 minutos substitui
várias horas gastas para levantamento da
planta da cobertura e substitui acesso
pessoal.
O aproveitamento completo destas técnicas se
faz com um software de modelagem que importa
tanto o mapa ortomosáico quanto o modelo 3D.
PV*SOL premium é um exemplo disso (leia mais
no capítulo 11).
5.3. Veículos elétricos
Veículos elétricos estão começando a aparecer na
realidade brasileira. Quem acompanha nosso
blog já viu notícias de guardas municipais (figura
5), de ônibus municipais e de empresas de
transporte executivo.
O primeiro grande mercado será o uso comercial
em serviços urbanos. Nestas aplicações, os
veículos rodam, diariamente, um percurso
conhecido e são recarregadas durante a noite. As
Figura 4: Exemplo de uma laje, onde o levantamento por
drone economiza o trabalho
Figura 5: A Guarda Municipal de São José dos Campos com seus
carros elétricos (foto do site da prefeitura)
http://www.solarize.com.br/
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
MANUAL DE ENERGIA SOLAR
12 – LEGALIZAÇÃO DE PROJETOS E TENDÊNCIAS DO MERCADO
© Solarize Treinamentos Profissionais Ltda. www.solarize.com.br Página 6
questões da autonomia restrita e da demora na
recarga não aparecem.
A grande vantagem dos veículos elétricos é o
custo menor por quilômetro rodado e da
manutenção, quando comparado aos veículos
equipados com motores a explosão. Publicamos
estudos para carros elétricos, onde o valor caiu de
0,40 ou 0,50 R$ / km com gasolina para 0,13 R$ /
km com energia da concessionária (acesse na
coletânea de apresentações do nosso site).
Com energia solar, o custo por quilômetro cai
ainda mais, a meros R$ 0,06 R$. Imbatível,
quando a montadora oferece modelos de aluguel
para diluir o valor de compra mais alto.
Podemos afirmar que os mercados de energia
solar e de veículos elétricos andam de mãos
dadas: quem se interesse por uma dessas
tecnologias, invariavelmente vai querer a outra
também. Uma vantagem para empresas que
conhecem ambas.
A questão chave para o uso de veículos elétricos
é a infraestrutura de carregamento: a potência do
eletroposto define o tempo da recarga e a
conexão na rede predial e na distribuidora.
As opções de faturamento devem ser estudadas
para uso compartilhado em edifícios ou pontos
públicos de recarga, que foram liberadas pela
ANEEL na Resolução 819/2018.





6. Conclusão
Agradecemos ao convite da revista O SETOR
ELÉTRICO para apresentar em 12 capítulos o
conteúdo resumido do nosso curso para projetos
fotovoltaicos conectados à rede.
Acesse o manual completo com o material
adicional no nosso site – é grátis. Esperamos que
tenha gostado e aproveitado. No caso de
sugestões ou dúvidas não hesite em nos contatar.
E aproveite para participar de um dos nossos
cursos: oferecemos turmas para iniciantes, para
avançados e para experientes, com os temas mais
variados.


O autor, Hans Rauschmayer, é sócio-gerente da empresa Solarize Treinamentos
Profissionais Ltda, onde montou a abrangente grade de capacitação.
Reconhecido especialista em energia solar, ele já foi convidado para ensinar e
palestrar em universidades, instituições, congressos nacionais e internacionais e
vários programas de TV. Entre em contato pelo site www.solarize.com.br.

http://www.solarize.com.br/
https://www.solarize.com.br/site-content/11-blog/288-manual-de-energia-solar-288
http://www.solarize.com.br/
