Parâmetros e Refinamento de Malha em CFD

Prévia do material em texto

1/2

Associados a essas estruturas fundamentais, os principais softwares comerciais de CFD
possuem alguns parâmetros que avaliam a tendência à construção de uma boa malha
numérica. Entre esses principais parâmetros, podemos citar:

• Aspect Ratio (Razão de Aspecto): relação entre as arestas de um mesmo
elemento;
• Skewness (Assimetria): compara o grau de assimetria entre um volume gerado
e o ideal;
• Smoothness (suavidade): analisa a suavidade com que os tamanhos dos volumes
adjacentes variam na construção da malha;
• Orthogonality (Ortogonalidade): avalia o desvio do ângulo normal em relação à
face do elemento com relação às faces interligadas.

Uma das etapas importantes na correção de possíveis problemas com a malha numérica
é o processo de refinamento. De forma geral, após o processo de produção de malha,
busca-se corrigir a malha ou regiões especificas dela nas quais a qualidade ficou
deficitária. Com isso, aplicam-se técnicas que tendem a aumentar a quantidade de
elementos e que aproximam o resultado numérico do resultado real, mas que
aumentam o custo computacional. Logo, torna-se importante a busca do equilíbrio entre
aplicação de refinamentos na malha e custo computacional.

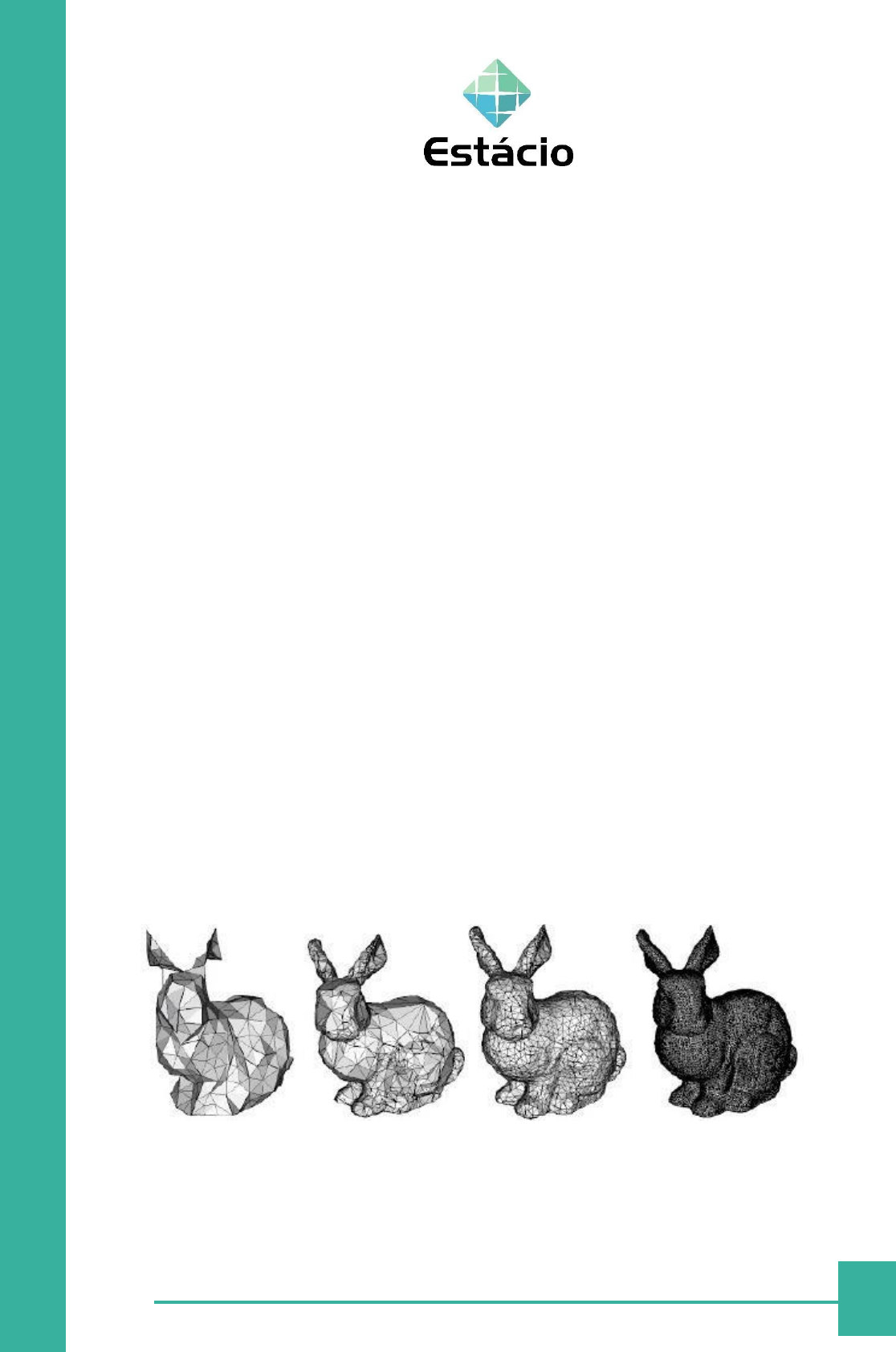

Exemplo de refinamento de malha.




 2/2
Fonte: Mitre (2018)


Outra etapa importante, que dependendo da robustez do problema analisado pode ser
viável ou não, é o teste de independência de malha. Esse teste busca avaliar a influência
da malha gerada no resultado. É gerada uma malha mais refinada que a utilizada (alguns
autores sugerem um fator de 2 em todas as direções) e novamente realizada a
simulação. Caso os resultados tenham uma mudança significativa, então a malha ainda
interfere diretamente no resultado. Caso não, significa que a malha não interfere no
resultado.
