UNIVERSIDADE FEDERAL DE CAMPINA GRANDE
UNIDADE ACADÊMICA DE ENGENHARIA CIVIL
DISCIPLINA: TOPOGRAFIA
PROFESSORA: Izabelle Marie Trindade Bezerra
Nome do(a) aluno(a):__________________________________________________
1ª AVALIAÇÃO

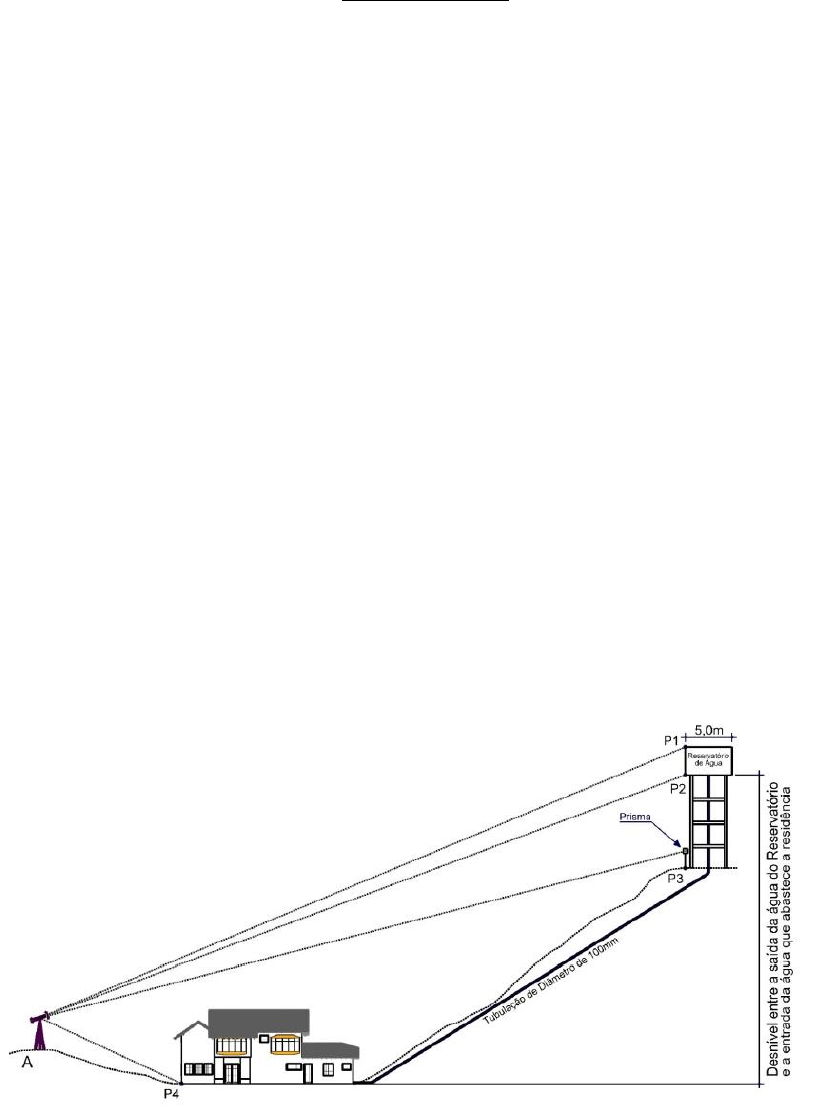

1) (2,0 pontos) Você foi contratado para calcular a vazão e a pressão da água que
abastece essa residência representada na figura abaixo, para isso você usou
nivelamento trigonométrico, utilizando estação total que é um instrumento capaz
de medir distâncias com e sem o uso de prismas.
Durante o levantamento, posicionou-se a estação total no ponto A e fez medições
nos pontos P1, P2, P3 e P4 obtendo-se os seguintes resultados:
• Ângulo vertical para: P1 = 67°23’28”; P2 = 69°31’53”; P3 = 75°38’30” e
P4 = 114°49’49”.
• Distâncias inclinadas para: P1 = 75,253m; P2 = 74,151m; P3 = 71,709m
e P4 = 16,819m.
Sabendo que a cota do ponto A é de 587,231m, a altura do instrumento durante
as medições foi de 1,58m e que a altura do prisma durante a leitura no ponto P3 foi de
1,78m. Determine o que se pede:
a) As cotas dos pontos P1, P2, P3 e P4.
b) O desnível entre a saída da água do reservatório e a entrada da água que abastece
a residência.
c) O volume em m³ do reservatório, sabendo que ele possui as seguintes dimensões
em planta: largura de 3,00m e comprimento de 5,00m.



2) (2,0 pontos) Dados os seguintes azimutes de uma poligonal ABCD: AzAB =
60º45’00”, AzBC = 90º00’00” e AzCD = 130º38’42”, determinar:

a) As deflexões dos alinhamentos BC e CD
b) Os ângulos entre os alinhamentos BC e CD
c) Os azimutes de CB e BA.
d) Representação da poligonal.

3) (2,0 pontos) De acordo com o desenho,
considerando que são 18 horas, se a bola for chutada
do centro em direção aos pontos A, B e C, quais são
as direções percorridas?




4) (2,0 pontos) Assinale as alternativas abaixo com V ou F, tomando por referência
o mapa da Região Nordeste do Brasil, cuja escala é 1:30.000.000. Justifique as
respostas assinaladas como falsas.

a) Em relação ao Meridiano de Greenwich, o
Nordeste está situado no Hemisfério
Ocidental. ( )
b) As coordenadas geográficas do ponto A,
situado na parte central da Bahia, são:
Long. 12° S e Lat. 42° W. ( )
c) De acordo com a escala apresentada,
podemos concluir que cada centímetro do
mapa corresponde a 15 Km no terreno. ( )
d) No mapa, a distância em linha reta entre
Salvador e Teresina é de 3,5 cm, que
equivale a uma distância real de 1.050 Km.
( )
e) São Luís é a capital mais oriental do
Nordeste. ( )


5) (2,0 pontos) Uma área foi levantada com o uso do GPS e os dados obtidos no
campo foram os seguintes:

Vértice N(m) E(m)
1 102,50 566,10
2 35,70 820,40
3 176,00 810,00
4 260,10 730,60
5 295,60 520,30
Árvore 1 112,00 652,10
Árvore 2 246,00 663,00
rianc
Lápis
rianc
Lápis
rianc
Lápis
rianc
Lápis
rianc
Lápis
rianc
Lápis
rianc
Lápis
rianc
Lápis
rianc
Lápis
rianc
Lápis
rianc
Lápis
rianc
Lápis
rianc
Lápis
rianc
Lápis
rianc
Lápis
Árvore 3 110,00 770,00
Pede-se:
a) Desenhe a poligonal e indique a orientação do norte.
b) Supondo que o terreno seja dividido pela diagonal 52 indique quais as árvores
ficarão de cada lado do terreno.

Boa sorte!


FÓRMULAS:

𝐷𝐻 = 100 ∙ (𝐿𝑠 − 𝐿𝑖) ∙ 𝑐𝑜𝑠2𝛼
𝐷𝑁 = 𝐷𝐻 ∙ 𝑡𝑔𝛼 + ℎ𝑖 − 𝐿𝑚 (Ascendente)
𝐷𝑁 = 𝐷𝐻 ∙ 𝑡𝑔𝛼 − ℎ𝑖 + 𝐿𝑚 (Descendente)
Volume = largura x altura x comprimento
