UNIVERSIDADE FEDERAL DE CAMPINA GRANDE
UNIDADE ACADÊMICA DE ENGENHARIA CIVIL
DISCIPLINA: TOPOGRAFIA
PROFESSORA: Izabelle Marie Trindade Bezerra
Nome do(a) aluno(a):____________________________________________________
1ª AVALIAÇÃO
1) (1,0 ponto) Quais as diferenças entre Topografia e Geodesia?

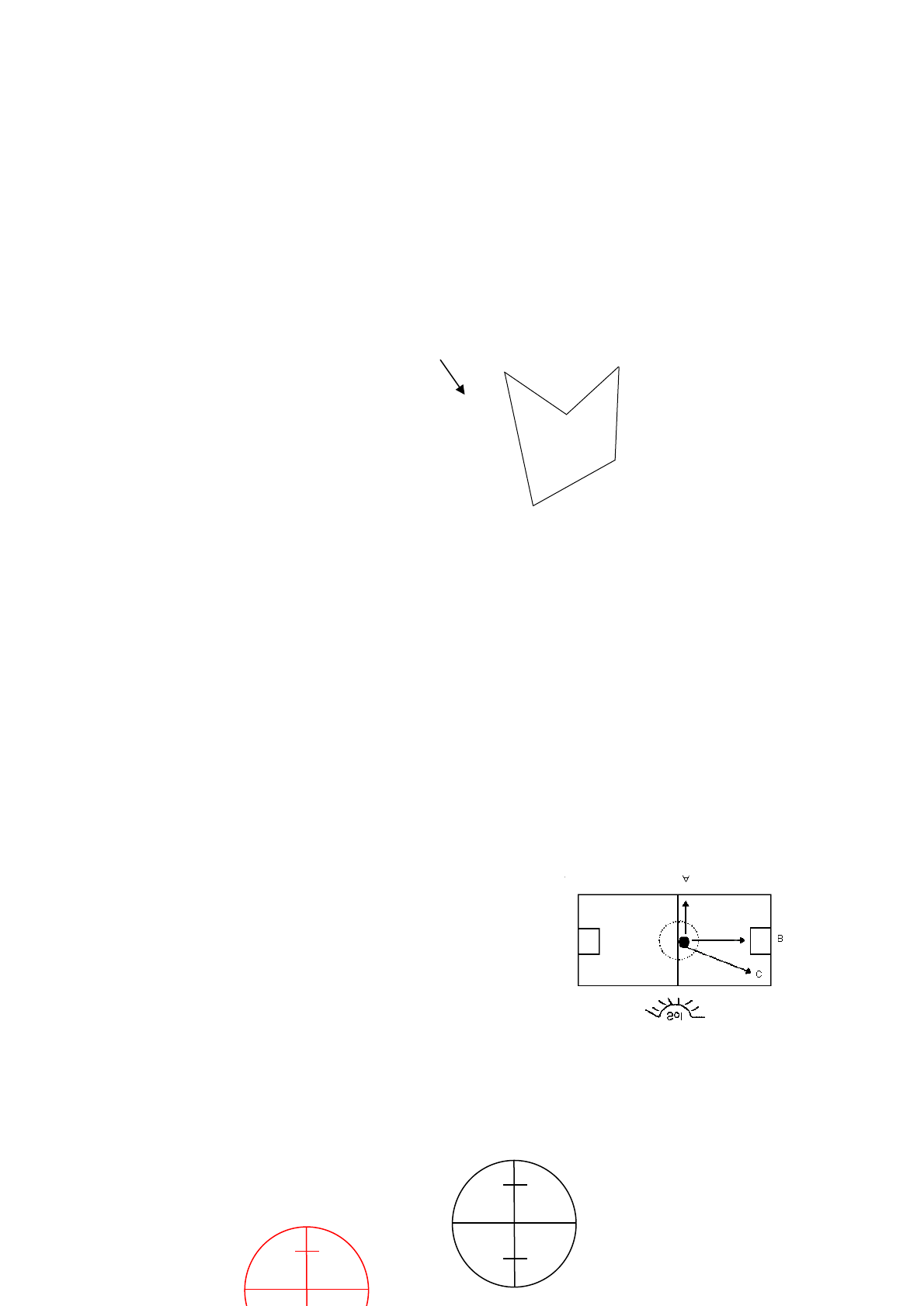

2) (1,0 ponto) Na Figura abaixo determine graficamente o que se pede:
a) O azimute do alinhamento BC.
b) A deflexão do alinhamento CD.
c) O rumo do alinhamento BA.
d) O ângulo CDE à esquesda.

3) (4,0 pontos) Em um levantamento topográfico foi determinado inicialmente 5 pontos
que delimitavam a poligonal. Utilizando o levantamento por caminhamento, instalou-se
o teodolito na estaca 1 e determinou-se o rumo igual a S 35°08’ E do alinhamento 1-2.
Após essa medição, o instrumento foi posicionado na estaca 2, zerando na estaca 1 e
lendo o ângulo horizontal à esquerda igual a 135°12’ na estaca 3. Com o equipamento
instalado na estaca 3, obteve-se o rumo do alinhamento 3-4 igual a N 37°44’ E.
Posicionando o equipamento na estaca 4, zerou-se em 3 e leu o ângulo horizontal à
direita 213°14’ até o ponto 5. Pede-se:
a) Ilustrar poligonal.
b) Calcular os azimutes vante.
c) Calcular os rumos vante.
d) Calcular as deflexões.
4) (2,0 pontos) De acordo com o desenho, considerando que são 6 horas, se a bola for
chutada do centro em direção aos pontos A, B e C,
quais são as direções percorridas?
5) (2,0 pontos) Um topógrafo realizou levantamento estacionando o equipamento na
estação 1 e fez as seguintes medições ao visar P1 e P2 no topo dos telhados da casa:
Altura do instrumento: 1,52m; Ângulo zenital: ZP1= 43°17’22” e ZP2= 77°42’59” e as
leituras de mira indicadas nas Figuras abaixo.
NM
D
C
B
A
E

Sabendo que a cota da estação 1 é de 238,174m, determie as cotas dos pontos P1 e P2 e
a diferença de nível entre os pontos P1 e P2 referente aos dois telhados da casa.

FÓRMULAS:

 (Ascendente)
 (Descendente)
Boa sorte!
