UNIVERSIDADE FEDERAL DO RIO GRANDE
ESCOLA DE QUÍMICA E ALIMENTOS
DISCIPLINA DE FENÔMENOS DE TRANSPORTE III

Segunda Avaliação de Fenômenos de Transporte III – 2021/02

NOMES: Isabele Caparroz de Oliveira (132006) e Esteban Ivan da Silva Vejar (132000)

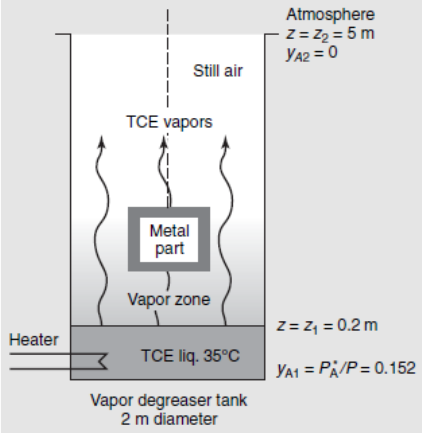

1 – Desengraxantes a vapor, como o mostrado na figura, são amplamente usados para a limpeza de peças de
metal. Um solvente líquido repousa no fundo do tanque desengordurante. Um sistema de aquecimento imerso
no solvente vaporiza uma pequena porção do solvente e mantém uma temperatura constante, de forma que o
solvente exerça uma pressão de vapor constante. As peças previamente resfriadas a serem limpas são suspensas
na zona de vapor do solvente onde a concentração de vapor do solvente é mais alta. O solvente condensa nestas
partes, dissolve a graxa, e então pinga de volta para o tanque, e assim limpa as partes da peça. Desengraxantes
a vapor são muitas vezes deixados abertos para a atmosfera para facilitar o mergulho e a remoção das peças e
porque cobri-los pode resultar na formação de uma atmosfera explosiva. Quando o desengraxante não é usado,
difusão molecular do vapor do solvente através do ar estagnante dentro do espaço acima da superfície do
líquido pode resultar em significante emissão do solvente, porque a atmosfera a seu redor serve como um
reservatório infinito para o processo de transferência de massa. Quando a quantidade de solvente no tanque
desengraxante é grande relativamente à quantidade de vapor emitido, um processo de difusão em estado
estacionário com um fluxo de difusão constante se mantém desde a superfície líquida até a extremidade
superior. Um tanque desengordurante cilíndrico com um diâmetro de 2 m e uma altura total de 5 m está em
operação, e a altura do nível do solvente é mantida constante a 0,2 m. A temperatura do solvente e da parte
interior do desengraxante é mantida constante em 35oC. O solvente utilizado é o tricloroetano (TCE). As
normas de operação de desengraxantes requerem que o equipamento não libere mais do que 1 kg do solvente
por dia. A taxa de emissão estimada do desengraxante excede este limite? O TCE tem uma massa molecular
de 131,4 g/mol e uma pressão de vapor de 115,5 mmHg a 35oC. O coeficiente de difusão binário do TCE no
ar é de 0,088 cm2/s determinado a 350C.











Hipóteses Simplificadoras:
(1) Regime permanente;
(2) Sem reação química;
(3) Fluxo unidimensional em z;
(4) Temperatura e Pressão Constantes;
(5) Comportamento de gás perfeito;
(6) Geometria cilíndrica.
𝜕𝐶𝐴
𝜕𝑡
 (1) = − [
1
𝑟
𝜕(𝑟𝑁𝐴,𝑟)
𝜕𝑟
+
1
𝑟 𝑠𝑖𝑛𝜃
𝜕𝑁𝐴,𝜃
𝜕𝜃
 (4) +
𝜕𝑁𝐴,𝑧
𝜕𝑧
 (4)] + 𝑅𝐴
0 =
𝜕𝑁𝐴,𝑧
𝜕𝑧

 Se a derivada de 𝑁𝐴,𝑧 em relação a coordenada z é 0, então 𝑁𝐴,𝑧 é uma constante. Como a temperatura
 e a pressão são constantes, C e 𝐷𝐴𝐵 também são. Assim, considerando que a porção difusiva, temos
 que:
𝑁𝐴,𝑧 =
𝐶𝐷𝐴𝐵
(𝑧2 − 𝑧1)
ln (
𝑦𝐵,2
𝑦𝐵,1
)
𝑁𝐴,𝑧 =
𝐶𝐷𝐴𝐵
(𝑧2 − 𝑧1)
ln (
1 − 𝑦𝐴,2
1 − 𝑦𝐴,1
)
 Para calcular o valor de C utilizamos a Lei dos Gases Ideais:
𝑃𝑣 = 𝑛𝑅𝑇
𝑛
𝑣
= 𝐶 =
𝑃
𝑅𝑇

𝐶 =
1 𝑎𝑡𝑚
82,05 (
𝑎𝑡𝑚 𝑐𝑚3
𝑚𝑜𝑙 𝐾 ) 308,15 𝐾

𝐶 =
1 𝑎𝑡𝑚
82,05 (
𝑎𝑡𝑚 𝑐𝑚3
𝑚𝑜𝑙 𝐾 ) 308,15 𝐾

𝐶 = 3,955 × 10−5
𝑚𝑜𝑙
𝑐𝑚3

 Substituindo C na equação do fluxo molar:
𝑁𝐴,𝑧 =
𝐶𝐷𝐴𝐵
(𝑧2 − 𝑧1)
ln (
1 − 𝑦𝐴,2
1 − 𝑦𝐴,1
)
𝑁𝐴,𝑧 =
3,955 × 10−5 𝑚𝑜𝑙
𝑐𝑚3 ∙ 0,088
𝑐𝑚2
𝑠
(500 𝑐𝑚 − 20 𝑐𝑚)
ln (
1 − 0
1 − 0,152
)
𝑁𝐴,𝑧 = 1,195 × 10−9
𝑚𝑜𝑙
𝑠 𝑐𝑚2

 Taxa molar:
𝑗𝐴,𝑧 = 𝑁𝐴,𝑧 ∙ 𝐴 = 1,195 × 10−9
𝑚𝑜𝑙
𝑠 𝑐𝑚2
∙ 𝜋 ∙ (100 𝑐𝑚)2
𝑗𝐴,𝑧 = 3,754 × 10−5
𝑚𝑜𝑙
𝑠

 Taxa mássica por segundo:
𝑥𝐴,𝑧 = 𝑗𝐴,𝑧 ∙ 𝑀𝐴 = 3,754 × 10−5
𝑚𝑜𝑙
𝑠
∙ 131,4
𝑔
𝑚𝑜𝑙

𝑥𝐴,𝑧 = 4,933 ∙ 10−3
𝑔
𝑠

 Taxa mássica por dia:
𝑥𝐴,𝑧 = 𝑥𝐴,𝑧 ∙
𝑠
𝑑𝑖𝑎
= 4,933 ∙ 10−3 ∙ 86400
𝑥𝐴,𝑧 = 426,211
𝑔
𝑑𝑖𝑎

𝒙𝑨,𝒛 = 𝟎, 𝟒𝟐𝟔
𝒌𝒈
𝒅𝒊𝒂

 Logo, a taxa de emissão estimada do desengraxante não excede o valor limite, mantendo-se em
 apenas 0,426 kg/dia.

2 - Considere o problema da transferência de oxigênio da cavidade interior do pulmão, atravessando o tecido
pulmonar, para a rede de vasos sanguíneos no lado oposto. O tecido pulmonar (espécie B) pode ser aproximado
por uma parede plana com espessura L. Pode-se considerar que o processo de inalação é capaz de manter uma
concentração molar constante (CA0) de oxigênio (espécie A) na superfície interna do tecido (x = 0) e que a
assimilação do oxigênio pelo sangue é capaz de manter uma concentração molar constante CAL de oxigênio na
superfície externa do tecido (x = L). Há consumo de oxigênio no tecido devido aos processos metabólicos e a
reação é de ordem zero, com RA = -k0. Obtenha uma expressão para a distribuição das concentrações de
oxigênio ao longo da espessura do tecido. Para isso, liste todas as hipóteses simplificadoras pertinentes.
Determine também uma expressão para a taxa de assimilação do oxigênio (consumo de oxigênio) pelo sangue
por unidade de área superficial do tecido.
Hipóteses simplificadoras:
(1) Regime permanente;
(2) Geometria plana;
(3) Reação química homogênea de ordem zero, RA = -k0;
(4) Fluxo unidimensional;
(5) Transferência de massa governada pela difusão;
𝜕𝐶𝐴
𝜕𝑡
 (1) = − [
𝜕𝑁𝐴,𝑥
𝜕𝑥
+
𝜕𝑁𝐴,𝑦
𝜕𝑦
(4) +
𝜕𝑁𝐴,𝑧
𝜕𝑧
(4)] + 𝑅𝐴

0 = − [
𝑑𝑁𝐴,𝑥
𝑑𝑥
] + 𝑅𝐴
𝑑𝑁𝐴,𝑥
𝑑𝑥
= 𝑅𝐴

Da lei de Fick para a difusão, temos que o fluxo molar é dada por:
𝑁𝐴,𝑥 = −𝐷𝐴𝐵
𝑑𝐶𝐴
𝑑𝑥

Assim, substituindo a lei de Fick na equação da continuidade reduzida e a condição de que ocorre uma
reação química homogênea de ordem zero:
−𝐷𝐴𝐵
𝑑(𝑑𝐶𝐴)
𝑑𝑥2
= −𝑘0
𝑑(𝑑𝐶𝐴)
𝑑𝑥2
=
𝑘0
𝐷𝐴𝐵

𝑑𝐶𝐴
𝑑𝑥
=
𝑘0 ∙ 𝑥
𝐷𝐴𝐵
+ 𝐶1
𝐶𝐴(𝑥) =
𝑘0 ∙ 𝑥2
2 ∙ 𝐷𝐴𝐵
+ 𝑥 ∙ 𝐶1 + 𝐶2 → 𝑆𝑜𝑙𝑢çã𝑜 𝐺𝑒𝑟𝑎𝑙
Condições de contorno:
𝐶. 𝐶. 1 → 𝐶𝐴(𝑥 = 0) = 𝐶𝐴,0
𝐶𝐴(𝑥) =
𝑘0 ∙ 𝑥2
2 ∙ 𝐷𝐴𝐵
+ 𝑥 ∙ 𝐶1 + 𝐶2
𝐶𝐴,0 =
𝑘0 ∙ 02
2 ∙ 𝐷𝐴𝐵
+ 0 ∙ 𝐶1 + 𝐶2
𝐶2 = 𝐶𝐴,0
𝐶. 𝐶. 2 → 𝐶𝐴(𝑥 = 𝐿) = 𝐶𝐴,𝐿
𝐶𝐴(𝑥) =
𝑘0 ∙ 𝑥2
2 ∙ 𝐷𝐴𝐵
+ 𝑥 ∙ 𝐶1 + 𝐶2
𝐶𝐴,𝐿 =
𝑘0 ∙ 𝐿2
2 ∙ 𝐷𝐴𝐵
+ 𝐿 ∙ 𝐶1 + 𝐶𝐴,0
𝐶1 =
𝐶𝐴,𝐿 − 𝐶𝐴,0
𝐿
−
𝑘0 ∙ 𝐿
2 ∙ 𝐷𝐴𝐵

Substituindo as constantes encontradas na equação geral:
𝐶𝐴(𝑥) =
𝑘0 ∙ 𝑥2
2 ∙ 𝐷𝐴𝐵
+ 𝑥 ∙ (
𝐶𝐴,𝐿 − 𝐶𝐴,0
𝐿
−
𝑘0 ∙ 𝐿
2 ∙ 𝐷𝐴𝐵
) + 𝐶𝐴,0 → 𝑆𝑜𝑙𝑢çã𝑜 𝑃𝑎𝑟𝑡𝑖𝑐𝑢𝑙𝑎𝑟
 Assim, a expressão para a distribuição das concentrações de oxigênio ao longo da espessura do
 tecido
𝑪𝑨(𝒙) =
𝒌𝟎 ∙ 𝒙𝟐
𝟐 ∙ 𝑫𝑨𝑩
+ 𝒙 ∙ (
𝑪𝑨,𝑳 − 𝑪𝑨,𝟎
𝑳
−
𝒌𝟎 ∙ 𝑳
𝟐 ∙ 𝑫𝑨𝑩
) + 𝑪𝑨,𝟎
Relembrando que a taxa molar é:
𝑁𝐴,𝑥 = −𝐷𝐴𝐵
𝑑𝐶𝐴
𝑑𝑥

Sabendo que:
𝑑𝐶𝐴
𝑑𝑥
=
𝑘0 ∙ 𝑥
𝐷𝐴𝐵
+ 𝐶1
 E que:
𝐶1 =
𝐶𝐴,𝐿 − 𝐶𝐴,0
𝐿
−
𝑘0 ∙ 𝐿
2 ∙ 𝐷𝐴𝐵

Temos que a taxa molar então fica:
𝑁𝐴,𝑥 = −𝐷𝐴𝐵 ∙ (
𝑘0 ∙ 𝑥
𝐷𝐴𝐵
+
𝐶𝐴,𝐿 − 𝐶𝐴,0
𝐿
−
𝑘0 ∙ 𝐿
2 ∙ 𝐷𝐴𝐵
)
Como foi solicitado a taxa de assimilação do oxigênio (consumo de oxigênio) pelo sangue por unidade
de área superficial do tecido, calcula-se a taxa para quando x = L. Assim:
𝑁𝐴,𝑥 = −𝐷𝐴𝐵 ∙ (
𝑘0 ∙ 𝐿
𝐷𝐴𝐵
+
𝐶𝐴,𝐿 − 𝐶𝐴,0
𝐿
−
𝑘0 ∙ 𝐿
2 ∙ 𝐷𝐴𝐵
)
𝑁𝐴,𝑥 = −
𝑘0 ∙ 𝐿
2
−
−𝐷𝐴𝐵(𝐶𝐴,𝐿 − 𝐶𝐴,0)
𝐿

Logo, o consumo de oxigênio por unidade de área superficial do tecido é:
𝑵𝑨,𝒙 = −
𝒌𝟎 ∙ 𝑳
𝟐
−
−𝑫𝑨𝑩(𝑪𝑨,𝑳 − 𝑪𝑨,𝟎)
𝑳


3 - Considere um organismo cilíndrico de raio r0 no interior do qual ocorre respiração a uma taxa volumétrica
uniforme RA = -k0. Isto é, o consumo de oxigênio (espécie A) é governado por uma reação química homogênea
de ordem zero.
a) Se uma concentração molar de CA(r0) = CA0 for mantida na superfície do organismo, obtenha uma
expressão para a distribuição radial dooxigênio, CA(r), no interior do organismo;
Hipóteses simplificadoras:
(1) Regime permanente;
(2) Geometria cilíndrica;
(3) Reação química homogênea de ordem zero, RA = -k0;
(4) Fluxo unidimensional radial;
(5) Transferência de massa governada pela difusão;
𝜕𝐶𝐴
𝜕𝑡
 (1) = − [
1
𝑟
𝜕(𝑟𝑁𝐴,𝑟)
𝜕𝑟
+
1
𝑟 𝑠𝑖𝑛𝜃
𝜕𝑁𝐴,𝜃
𝜕𝜃
 (4) +
𝜕𝑁𝐴,𝑧
𝜕𝑧
 (4)] + 𝑅𝐴
0 = − [
1
𝑟
𝑑(𝑟𝑁𝐴,𝑟)
𝑑𝑟
] + 𝑅𝐴
1
𝑟
𝑑(𝑟𝑁𝐴,𝑟)
𝑑𝑟
= 𝑅𝐴
Da lei de Fick para a difusão, temos que o fluxo molar é dada por:
𝑁𝐴,𝑟 = −𝐷𝐴𝐵
𝑑𝐶𝐴
𝑑𝑟

Assim, substituindo a lei de Fick na equação da continuidade reduzida e a condição de que ocorre uma
reação química homogênea de ordem zero:
−
𝐷𝐴𝐵
𝑟
𝑑(𝑟𝑑𝐶𝐴)
𝑑𝑟2
= −𝑘0
𝑑(𝑟𝑑𝐶𝐴)
𝑑𝑟2
=
𝑘0 ∙ 𝑟
𝐷𝐴𝐵

𝑟𝑑𝐶𝐴
𝑑𝑟
=
𝑘0 ∙ 𝑟2
2 ∙ 𝐷𝐴𝐵
+ 𝐶1
𝑑𝐶𝐴
𝑑𝑟
=
𝑘0 ∙ 𝑟
2 ∙ 𝐷𝐴𝐵
+
𝐶1
𝑟

𝐶𝐴(𝑟) =
𝑘0 ∙ 𝑟2
4 ∙ 𝐷𝐴𝐵
+ 𝐶1 ln(𝑟) + 𝐶2 → 𝑆𝑜𝑙𝑢çã𝑜 𝐺𝑒𝑟𝑎𝑙
Condições de contorno:
𝐶. 𝐶. 1 →
𝑑𝐶𝐴
𝑑𝑟
|
𝑟=0
= 0
𝑑𝐶𝐴
𝑑𝑟
=
𝑘0 ∙ 𝑟
2 ∙ 𝐷𝐴𝐵
+
𝐶1
𝑟

𝐶1 = [
𝑑𝐶𝐴
𝑑𝑟
− (
𝑘0 ∙ 𝑟
2 ∙ 𝐷𝐴𝐵
)] ∙ 𝑟
𝐶1 = [0 − (
𝑘0 ∙ 0
2 ∙ 𝐷𝐴𝐵
)] ∙ 0
𝐶1 = 0
𝐶. 𝐶. 2 → 𝐶𝐴|𝑟=𝑟0
= 𝐶𝐴,0
𝐶𝐴(𝑟) =
𝑘0 ∙ 𝑟2
4 ∙ 𝐷𝐴𝐵
+ 𝐶1 ln(𝑟) + 𝐶2
𝐶𝐴,0 =
𝑘0 ∙ 𝑟0
2
4 ∙ 𝐷𝐴𝐵
+ 𝐶2
𝐶2 = 𝐶𝐴,0 −
𝑘0 ∙ 𝑟0
2
4 ∙ 𝐷𝐴𝐵

Substituindo as constantes encontradas na equação geral:
𝐶𝐴(𝑟) =
𝑘0 ∙ 𝑟2
4 ∙ 𝐷𝐴𝐵
+ 0 ∙ ln(𝑟) + 𝐶𝐴,0 −
𝑘0 ∙ 𝑟0
2
4 ∙ 𝐷𝐴𝐵

𝐶𝐴(𝑟) = 𝐶𝐴,0 +
𝑘0
4 ∙ 𝐷𝐴𝐵
(𝑟2 − 𝑟0
2) → 𝑆𝑜𝑙𝑢çã𝑜 𝐴𝑛𝑎𝑙í𝑡𝑖𝑐𝑎
Assim, a expressão para a distribuição radial do oxigênio, no interior do organismo, é:
𝑪𝑨(𝒓) = 𝑪𝑨,𝟎 +
𝒌𝟎
𝟒 ∙ 𝑫𝑨𝑩
(𝒓𝟐 − 𝒓𝟎
𝟐)
b) Obtenha uma expressão para a taxa de consumo de oxigênio no interior do organismo;
A taxa de consumo de oxigênio pode ser encontrada multiplicando o fluxo molar total pela área
do micro-organismo. Assim:
𝑗"𝐴,𝑟 = 𝑁𝐴,𝑟 ∙ 𝐴𝑀𝑂
Sabe-se que, pela lei de Fick:
𝑁𝐴,𝑟 = −𝐷𝐴𝐵
𝑑𝐶𝐴
𝑑𝑟

E que:
𝑑𝐶𝐴
𝑑𝑟
=
𝑘0 ∙ 𝑟
2 ∙ 𝐷𝐴𝐵
+
𝐶1
𝑟

Sendo que 𝐶1 = 0. Logo:
𝑑𝐶𝐴
𝑑𝑟
=
𝑘0 ∙ 𝑟
2 ∙ 𝐷𝐴𝐵

Assim, substituindo a equação acima na lei de Fick:
𝑁𝐴,𝑟 = −𝐷𝐴𝐵 (
𝑘0 ∙ 𝑟
2 ∙ 𝐷𝐴𝐵
)
𝑁𝐴,𝑟 = −
𝑘0 ∙ 𝑟
2

Devido a geometria cilíndrica, a área do micro-organismo é:
𝐴𝑀𝑂 = 2𝜋𝑟2 + 2𝜋𝑟𝐿
𝐴𝑀𝑂 = 2𝜋𝑟(𝑟 + 𝐿)
Sendo L o comprimento do micro-organismo.
Assim, a taxa molar de consumo de oxigênio é dada, de forma generalizada, pela equação:
𝑗"𝐴,𝑟 = −
𝑘0 ∙ 𝑟
2
∙ 2𝜋𝑟(𝑟 + 𝐿)
𝑗"𝐴,𝑟 = −𝑘0 ∙ 𝜋 ∙ 𝑟2 ∙ (𝑟 + 𝐿)
Sabendo que a taxa de consumo total de oxigênio deve ser obtida na superfície do micro-
organismo, temos que a expressão para a taxa de consumo de oxigênio no interior do organismo
em 𝑟 = 𝑟0 é:
𝒋"𝑨,𝒓𝟎
= −𝒌𝟎 ∙ 𝝅 ∙ 𝒓𝟎
𝟐 ∙ (𝒓𝟎 + 𝑳)
c) Considere um organismo de raio r0 = 0,10mm e um coeficiente de difusão para a transferência do
oxigênio de DAB = 10-8 m2/s. Sendo CA,0 = 5 x 10-5 kmol/m3 e k0 = 1,2 x 10-4 kmol/ (s.m3), qual é a
concentração molar do O2 no centro do organismo?
Da letra (a), temos que:
𝐶𝐴(𝑟) = 𝐶𝐴,0 +
𝑘0
4 ∙ 𝐷𝐴𝐵
(𝑟2 − 𝑟0
2)
Substituindo os valores fornecidos, temos que:
𝐶𝐴(𝑟 = 0) = 5 × 10−5
𝑘𝑚𝑜𝑙
𝑚3
+
1,2 × 10−4 𝑘𝑚𝑜𝑙
𝑠. 𝑚3
4 ∙ 10−8 𝑚2
𝑠
((0 𝑚)2 − (1 × 10−4 𝑚)2)
𝑪𝑨(𝒓 = 𝟎) = 𝟐 × 𝟏𝟎−𝟓
𝒌𝒎𝒐𝒍
𝒎𝟑

Assim, a concentração molar do O2 no centro do organismo equivale a 2 × 10−5 kmol por metro
cúbico.
