1
 1
TÉCNICO EM ELETROTÉCNICA
ELETRICIDADE
Situação de aprendizagem 2: A corrente alternada na empresa FSA.
Atividade 01: Calcular a corrente do circuito de corrente alternada respondendo questionário
ATIVIDADE INDIVIDUAL
ALUNO: Jader Rodrigues Silva
Questionário

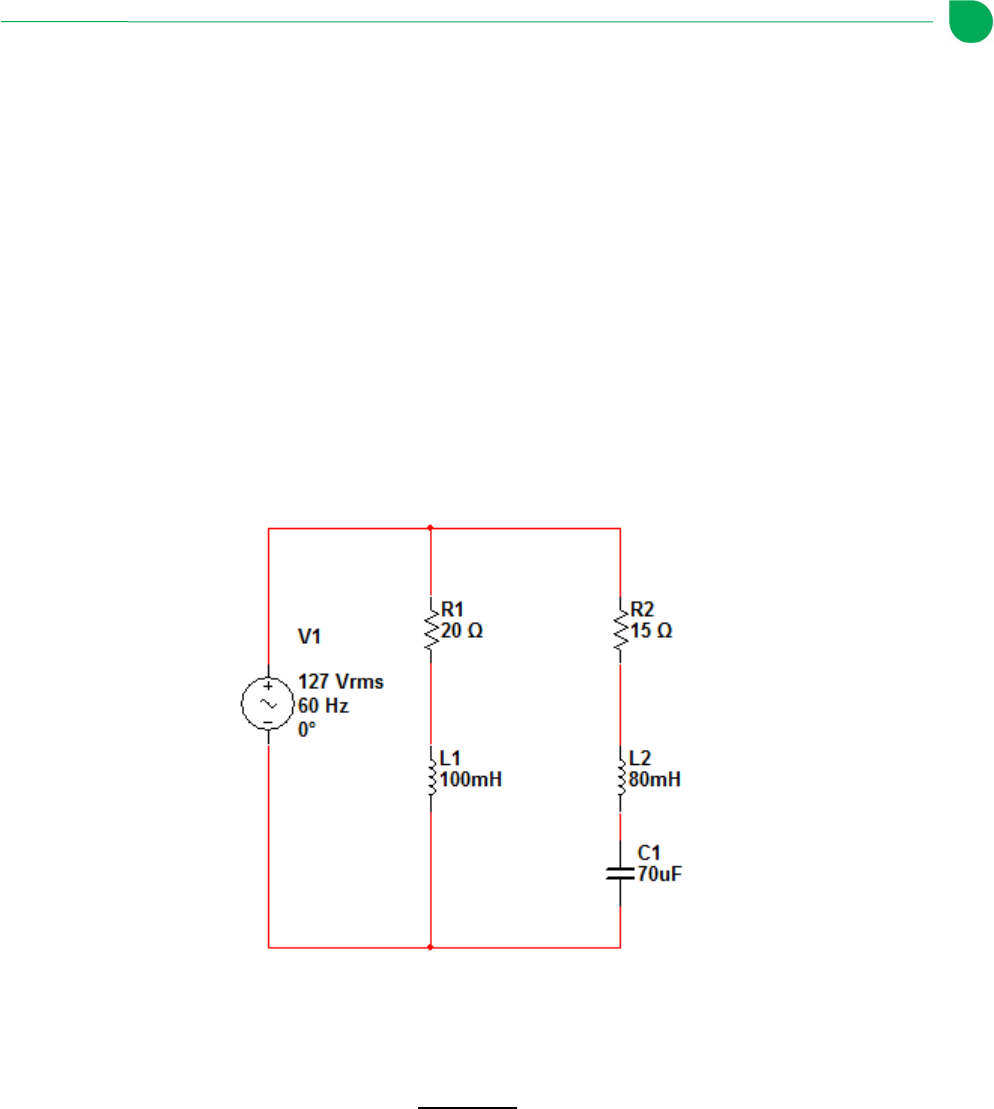

1- Calcule a corrente alternada do circuito abaixo

Resposta:
I=7,987+ j0,886= 8,036<6,33° R2+L2+C1 ---> Z1= 15+XL2+XC1
XL2=2πfL ---> XL2= j30 XC1= = -j38 Então Z1 = 15 – J8
Z2=R1+XL1 XL1 =j37,68 , Z1/Z2 , Zeq= (z1.z2)/(z1+z2)
Zeq= 15,70 –j1,742
U=Zeq.I ---> I=U/Zeq ---> I= 7,987 +j0,886 = 8,036 <6,33°
Atividade 02: Parecer
Parecer
 Para realização do Parecer, é necessário a realização dos cálculos abaixo:
a) Calcule a potência reativa e aparente além do ângulo do fator de potência, sabendo que o motor possui potência ativa de 7,5 CV e fator de potência 0,72.
CV para Watts--->1CV=735,5W--->P=7,5X735,5= 5516,25W--> P=5516,25W
POTÊNCIA APARENTE
FP=P/S ---> S=P/FP ---> S=5516,25/0,72--->S=7661,4VA
POTÊNCIA REATIVA
S²=Q²+p² --->Q²=S²-p² ---> Q= S²-p² ---> Q= --->
Q= ---> Q= -->Q =5316,76 VAR
COS=0,72 --->COS-¹ = 43,94°
b) Considerando que o motor da questão anterior teve o fator de potência corrigido de 0,72 para 0,95 através da instalação de capacitores, calcule a potência reativa e aparente para o novo fator de potência.
FP é igual ao cosseno do angulo :
Fp=Cos= P/S=0,95 ---> P= S x Cos --->S²=P²+Q² ---> S²= (SxCos)+ Q² ---> S²= S² x Cos²+Q² --> Q²= S² - S² x Cos²--> Q²= S² x (1- Cos²) ---> Q²/S²=1-(0,95)²
Q²/S²= 0,0975 ---> ---> Q/S= 0,312
Q/S é o seno do ângulo de : Q/S = Sen= 0,312
Elabore um parecer apontando os pontos negativos da empresa possuir equipamentos com baixo fator de potência e os ganhos com a correção do fator de potência.
Resposta:
Possuir equipamentos com baixo fator de potência mostra que a energia está sendo mal
aproveitada pela unidade consumidora e pode acarretar problemas. O baixo fator de
potência em instalações elétricas geralmente provoca: taxa adicional na conta de energia
elétrica, por estar operando com fator de potência baixo; variações de tensão, que podem
provocar queima de e equipamentos elétricos; condutores aquecidos; redução do
aproveitamento da capa cidade de transformadores; aumento das perdas elétricas nas
linhas de distribuição.
Corrigir o fator de potência gera diversas vantagens que são: redução significativa do
custo de energia elétrica; aumento da eficiência energética da empresa; da
capacidade dos equipamentos de manobra; da vida útil das instalações e
equipamentos; redução da corrente reativa na rede elétrica
