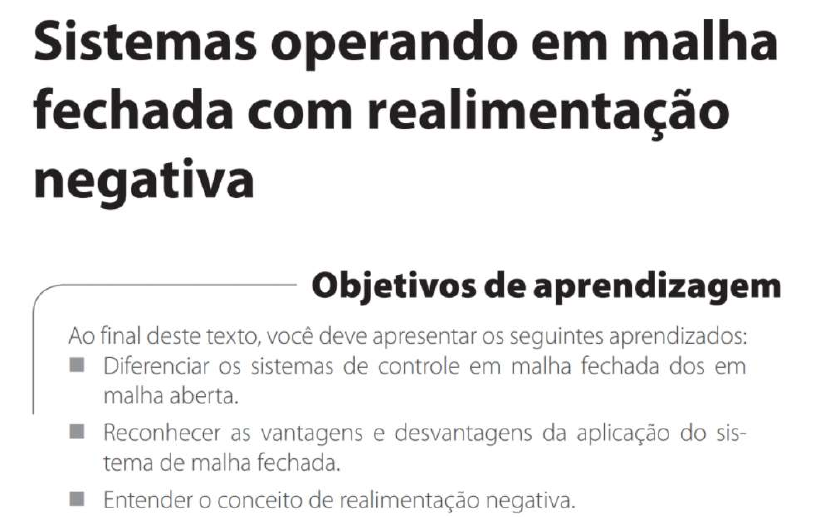

Sistemas operando em malha fechada com realimentação negativa

Prévia do material em texto

Sistemas de controle em malha fechada
Como você já sabe, um sistema de controle tenta impor às variáveis de saída um
determinado comportamento, cujas referências são as variáveis de entrada. Em um sistema de
controle com realimentação, a variável de saída é comparada continuamente com a referência,
que é a variável de entrada, a fim de detectar e corrigir eventuais desvios do comportamento
previsto para o sistema. Assim, as variáveis de entrada também são denominadas variáveis de
referência do sistema de controle. As variáveis de saída são chamadas de controladas.
Segundo Maya e Leonardi (2014), os sistemas de controle com realimentação podem
ser classificados em:
Sistema regulador: a variável de saída deve manter um valor constante, igual ou
proporcional ao valor fixo de referência da variável de entrada. São comuns os reguladores de
velocidade, de temperatura, de nível líquido em um reservatório etc.
 Sistemas rastreadores ou de acompanhamento (tracking systems): as variáveis de
saída devem seguir ou acompanhar as variáveis de entrada. São exemplos os servomecanismos,
os sistemas que procuram perseguir um alvo móvel ou uma posição variável de referência. Um
sistema de controle realimentado é aquele que tende a manter uma relação prescrita entre
entrada e saída de referência, comparando-as e utilizando a diferença como um meio de
controle (OGATA, 2010).
Os sistemas de controle com realimentação também são denominados sistemas de
controle em malha fechada. E, como já vimos, os sistemas sem realimentação são chamados
sistemas de controle em malha aberta. As desvantagens dos sistemas a malha aberta são,
especificamente, a sensibilidade a perturbações e a incapacidade de corrigir os efeitos dessas
perturbações. Essas deficiências podem ser superadas nos sistemas de malha fechada. A
arquitetura de um sistema de malha fechada é mostrada na Figura 1.






O transdutor de entrada converte a entrada para o formato usado pelo controlador. A
resposta de saída é medida por um transdutor ou sensor, e convertida no formato lido pelo
controlador.
Vantagens e desvantagens dos sistemas em malha fechada
Vantagens: O sistema de malha fechada compensa perturbações por meio da medição da
resposta de saída, transmitindo essa medição por um canal de retroação para comparar essa
resposta com a entrada na junção de adição. Se houver alguma diferença entre as duas
respostas, o sistema agirá sobre a planta para fazer a correção por meio do sinal atuante. Caso
não haja diferença, o sistema não agirá sobre o processo. Desse modo, uma das principais
vantagens dos sistemas em malha fechada, sobre os em malha aberta, é a precisão. E, ainda,
são menos sensíveis a ruídos, a perturbações e a mudanças nas condições ambientais. Nos
sistemas em malha fechada, é possível o controle da resposta transitória e do erro de estado
estacionário de forma mais conveniente e com maior flexibilidade. Isso é feito, na maioria das
vezes, por meio de um ajuste de ganho (amplificação) na malha, ou reprojetado o controlador.
Desvantagens: Chamamos de reprojeto a compensação do sistema e o hardware
resultante como compensador. Contudo, é possível perceber que os sistemas de malha fechada
são mais complexos e caros comparados aos sistemas de malha aberta (NISE, 2002). Veja a
comparação entre sistemas de controle programados e sistemas de controle com realimentação
(MAYA; LEONARDI, 2014):  Sistema programado: sistema de pontaria de uma luneta fixa em
terra firme, para acompanhar a posição de uma estrela. Uma vez que a astronomia permite
determinar com exatidão a posição da estrela em cada instante, o sistema pode ser programado
para posicionar a luneta em função do tempo.  Sistema de controle em malha fechada: sistema
de pontaria de uma luneta situada em uma base móvel (em uma boia em alto-mar, por exemplo)
para rastrear a posição de uma estrela. Os desvios de pontaria da luneta devidos às ondas são
detectados com auxílio da realimentação e corrigidos pelo sistema.
Realimentação negativa
Um sistema tem realimentação quando mede uma variável em sua saída e faz sua
correção na sua entrada, com base nessa medição. Realizar uma realimentação, então, é a
operação de medir na saída e atuar na entrada. Por exemplo, em um controle de vazão, o
elemento sensor é colocado depois da válvula de controle, para não provocar distúrbio na
medição que é feita na entrada do processo, e a atuação, na saída do processo.
A realimentação pode ser positiva ou negativa.
 Quando a atuação no processo é feita para aumentar o desvio entre a medição e o ponto
de referência, a realimentação é positiva. É feita uma medição e comparada com um valor de
referência e, então, se atua no processo. Quando a medição for maior que o ponto de ajuste,
atua-se para aumentar a medição e, quando for menor, atua-se para diminuir a medição. Uma
malha apenas com realimentação positiva leva o sistema ou para o mínimo ou para o máximo.
 Em controle de processo, a realimentação predominantemente positiva ou não
apresenta nenhuma vantagem prática. Para fins de balanceamento, nos circuitos dos
controladores tem-se a realimentação positiva acompanhada da realimentação negativa.
Nas malhas fechadas de controle, normalmente, é utilizado o princípio de realimentação
negativa. A realimentação negativa estabiliza o processo e diminui o seu ganho. Podemos dizer
que há cinco partes essenciais em um sistema de controle com malha de realimentação
negativa:
 o meio de medição pode ser o elemento sensor ou o transmissor com um elemento
sensor, eleva um sinal proporcional ao valor da variável;
 o mecanismo de comparação entre o valor da variável medida e o ponto de referência
estabelecido de modo arbitrário, manual ou remotamente;
  o controlador do processo, que gera automaticamente um sinal analógico, que é uma
função matemática do erro detectado (diferença entre medição e ponto de ajuste);
 o elemento final de controle, que manipula a variável que influencia na variável
controlada, recebendo o sinal da saída do controlador;
  o processo, que é o motivo da existência da malha de controle.

Há duas realimentações negativas na malha de controle:  Na malha externa de controle:
é feita a medição da variável controlada e comparada com uma referência externa do
controlador e gera-se uma ação corretiva que vai para o elemento final de controle.  No circuito
interno do controlador: é recebida a medição da variável controlada, comparada com o ponto
de ajuste de referência e a entrada do controlador é realimentada para estabilizar com sua saída
em um valor finito.





Um controlador com realimentação negativa apresenta as seguintes características:
  a ação do controlador é corretiva, por tanto só atua quando é detectado algum desvio
entre a medição e o ponto de ajuste;
 a detecção do erro entre a medição e o ponto de ajuste pode ser rápida, porém, a
resposta de toda a malha de controle pode ser demorada, devido à grande inércia e tempo
morto do processo: o atraso da resposta resulta em mau controle e produto fora da
especificação;
 a malha de controle tende a entrar em oscilação, e as oscilações, mesmo amortecidas,
demonstram a ocorrência de tentativa e erro;
  o controlador sempre mede uma variável na saída do processo e manipula uma variável
na entrada;
 o sistema de controle mede as alterações na variável controlada, que são consequências
dos distúrbios;
 o controlador só atuará na variável manipulada se for detectado o desvio na variável
controlada;
 base matemática da ação corretiva da malha fechada com realimentação negativa é o
erro existente entre a medição da variável e o valor ajustado de referência;
quando o erro entre medição e ponto de ajuste for zero, a saída do controlador será
constante e diferente de zero. Outros instrumentos podem ser adicionadosà malha básica de
controle, para otimizar o seu funcionamento como, por exemplo, pode-se colocar equipamentos
para: condicionar, converter, traduzir, transformar, amplificar, atenuar e filtrar os sinais de
informação e de atuação do controle. A malha pode desempenhar não só o controle, mas
funções de registro, totalização e alarme. Também é comum o uso de controle manual, como
alternativa ao controle automático, o que torna o sistema mais flexível e seguro. A malha de
controle tem uma realimentação negativa na malha externa de controle e outra no circuito
interno do controlador. Na malha externa de controle, é feita a medição da variável controlada,
a comparação com a de referência externa do controlador e a ação corretiva que vai para o
elemento final de controle. Internamente ao controlador, é recebida a medição da variável
controlada, comparada com o ponto de ajuste de referência e realimentada a saída do
controlador, para a estabilização da sua saída.
É irrelevante também se as variáveis medida e manipulada são as mesmas na malha de
vazão e na de pressão. O conceito de controle é a realimentação negativa, independentemente
do meio ou método utilizado.







 Na malha de controle de vazão da Figura 4a, a vazão é sentida pela placa (FE), o sinal é
transmitido (FT), extraída a raiz quadrada (FY-A), chegando ao controlador (FIC). Esse sinal de
medição é comparado com o ponto de ajuste, gerando um sinal pelo controlador (função
matemática da diferença entre medição e ponto) que vai para a válvula de controle (FCV),
passando antes por um transdutor corrente para pneumático (FY-B), o qual compatibiliza a
operação do controlador eletrônico e a válvula com atuador pneumático. O objetivo da atuação
do controlador é igualar ou aproximar a medição do ponto de ajuste. Do mesmo modo, porém,
com menor quantidade de equipamentos, ocorre com válvula autorregulada. O valor da pressão
a ser controlado é enviado a um elemento de comparação localizado no atuador da válvula.
Nesse elemento, há um ajuste do valor da pressão a ser controlado. Automaticamente, a válvula
vai para a posição correspondente ao valor de pressão ajustado. Ambos os sistemas
apresentarão:
 medição da variável controlada;
  ajuste do valor desejado;
 comparação entre medição e ajuste;
 atuação para igualar a medição ao ponto de ajuste

 A melhor resposta de uma malha de controle é a realimentação negativa, que está longe
da perfeição, pois seu princípio de funcionamento se baseia em uma imperfeição. Só há controle
quando há erro. Mesmo assim, a maioria absoluta dos sistemas de controle fundamenta-se no
conceito de realimentação negativa. Embora seja lento e suscetível à oscilação, ele é o mais fácil
de ser realizado.








Exercício
1. Em um sistema de controle com realimentação, a variável de saída é comparada
continuamente com a referência, que é a variável de entrada, a fim de detectar e corrigir
eventuais desvios do comportamento previsto para o sistema. Com base nessa informação, é
correto afirmar que:
a) As variáveis de entrada também são denominadas controladas.
 b) As variáveis de referência são as de saída.
c) O sistema de controle tenta impor às variáveis de entrada um determinado comportamento.
d) As variáveis de saída são chamadas de controladas.
e) Tanto as variáveis de entrada quanto as de saída podem ser denominadas de variável de
referência.

2. Analise as afirmações abaixo e assinale a alternativa correta:
a) No sistema de controle em malha fechada utiliza-se um atuador para comparar
continuamente a saída de um sistema com a condição desejada, além de converter o erro em
uma ação de controle com a finalidade de reduzi-lo.
b) O erro pode diminuir em consequência de alguma alteração nas condições do sistema
controlado ou por causa de uma mudança no valor desejado.
c) O termo controle digital direto é usado quando o computador está em malha aberta e
exercendo, assim, o controle.
d) Modo de controle é a forma como controlador pode reagir aos sinais de erro. e) Um
aquecedor elétrico que é ligado ou desligado manualmente para aquecer um ambiente é um
exemplo de sistema de controle em malha fechada.
3. Quanto aos sistemas em malha fechada é correto afirmar:
a) Compensa perturbações por meio da medição da resposta de saída, transmitindo esta
medição por um canal de retroação para comparar essa resposta com a entrada na junção de
adição.
b) Uma das principais vantagens dos sistemas em malha aberta, sobre os em malha fechada, é
a precisão.
c) São mais sensíveis a ruídos, a perturbações e a mudanças nas condições ambientais.
d) É possível o controle da resposta transitória e do erro de estado estacionário, porém, menos
conveniente e com menor flexibilidade.
e) Os sistemas de malha fechada são menos complexos e baratos comparados aos sistemas de
malha aberta.


4. Analise as alternativas a seguir e marque a correta:
a) A realimentação é uma medição de uma variável na entrada e faz sua correção na saída, com
base nessa medição.
b) A realimentação é sempre negativa.
c) Em um sistema de controle não existem atrasos (lags).
d) O termo erro de estado estacionário é usado quando não é possível fazer correção.
e) Um controlador pode receber um sinal de erro como consequência de uma alteração no valor
da variável.

5. Um dos fatores considerados uma vantagem do sistema de malha fechada (SCMF) sob o de
malha aberta (SCMA) é:
a) Custo.
b) Perturbações.
c) Estabilidade.
d) Potência.
e) Distúrbios
