INSTITUTO FEDERAL DO PARÁ – IFPA – Campus Conceição do Araguaia
CURSO DE ENGENHARIA CIVIL
PROFESSOR: ALEXANDRE ANDRADE BRANDÃO SOARES
RESISTÊNCIA DOS MATERIAIS - LISTA: TRAÇÃO E COMPRESSÃO
SIMPLES


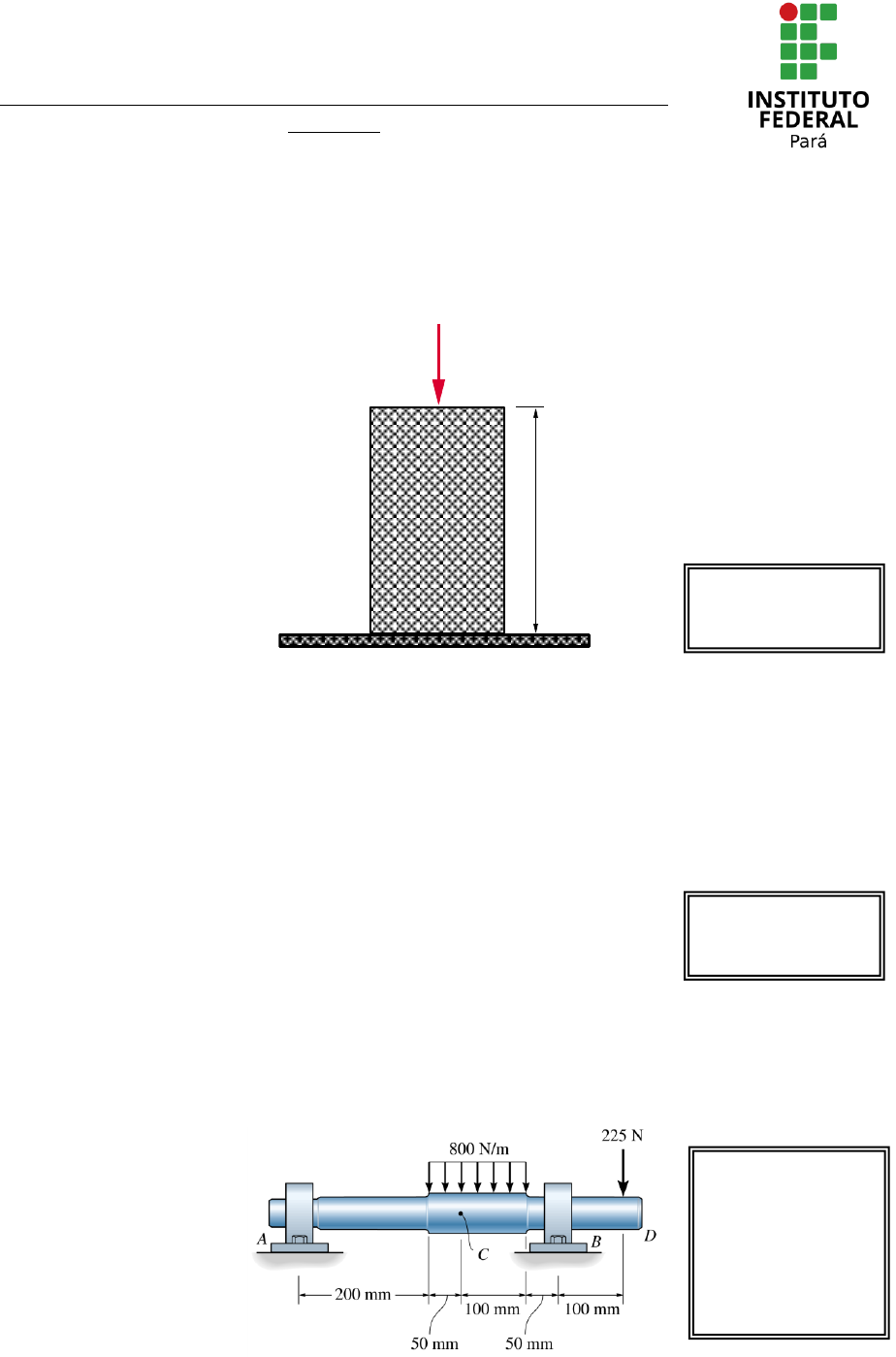

1- Dimensionar um pilar de aço sujeito ao carregamento de 180 tf conforme figura dada. Sabe-se
que a tensão admissível do aço empregado é de 1200 kgf/cm2 e que a estrutura não pode
suportar deformações superiores a 0.10 cm. Dado: E = 2100 tf/cm2.
180 tf
1 m


2- Um tubo vertical, de aço, cheio de concreto, tem diâmetro externo igual a 90 cm e interno igual
a 85 cm. Para o aço, o limite de escoamento é 2100 kgf/cm2 e o coeficiente de segurança 2.5;
para o concreto, a tensão de ruptura é de 150 kgf/cm2 e o coeficiente de segurança 2.8. Os
módulos de elasticidade, do aço e do concreto, respectivamente são: Ea = 2100 tf/cm2 e Ec =
160 tf/cm2. Pede-se a carga máxima de compressão que pode ser aplicada ao conjunto.



3- Determinar as cargas resultantes internas que agem na seção transversal em C do eixo de
máquina mostrado na figura abaixo. O eixo está em mancais em A e B, que exercem somente
forças verticais no eixo.



RESPOSTA:
S = 150 cm2
RESPOSTA:
P = 790 tf
RESPOSTA:
No livro
Resistência dos
Materiais
(R.C.Hibbler).
Pág. 6
RESISTÊNCIA DOS MATERIAIS: TRAÇÃO E COMPRESSÃO SIMPLES 2/3
4- A barra na Figura abaixo tem largura constante de 35mm e espessura de 10mm. Determine a
tensão normal média máxima na barra quando ela é submetida à carga mostrada.



5-

A barra de aço A-36 mostrada na Figura abaixo é composta por dois
segmentos, AB e BD, com áreas de seção transversal AAB=600mm2 e
ABD=1.200mm2, respectivamente. Determine o deslocamento vertical da
extremidade A e o deslocamento de B em relação a C.


6- Uma barra prismática, de aço, disposta verticalmente, suporta as cargas axiais, de 2500, 1500 e
1000 Kgf, nos pontos indicados na figura abaixo. O comprimento da barra é de 1800 mm, a área
da seção transversal, 6.25 cm2, e o módulo de elasticidade, 2.4x106 Kgf/cm2. Determinar o
alongamento da barra.

1.0 tf
900 mm
1.5 tf
2.5 tf
600 mm
300 mm

RESPOSTA:
l = 0.51 mm
RESPOSTA:
No livro
Resistência dos
Materiais
(R.C.Hibbler).
Pág. 18
RESPOSTA:
No livro
Resistência dos
Materiais
(R.C.Hibbler).
Pág. 89
RESISTÊNCIA DOS MATERIAIS: TRAÇÃO E COMPRESSÃO SIMPLES 3/3

7- Uma coluna quadrada é formada por uma caixa metálica, com 25 mm de espessura, tendo 200
mm x 200 mm de dimensões internas e 250 mm x 250 mm de dimensões externas, que é cheia de
concreto. O módulo de elasticidade do material da caixa é E1 = 840 kgf/mm2 e do concreto E2 =
140 kgf/mm2. Achar a carga máxima P que pode comprimir a coluna. Sabendo que as tensões
admissíveis para o metal e para o concreto são de 4.2 kgf/mm2 e 0.56 kgf/mm2, respectivamente.



8- Um pilar de concreto de seção quadrada (15x15) cm2 é armada com 8 ferros de ½” de diâmetro,
cada. Pede-se a carga máxima de compressão P, que pode ser aplicada ao pilar.
Dados:  C = 100 kgf/ cm2;  f = 1500 kgf/ cm2; EC = 0.10 Ef




9- Uma barra cuja seção circular é de 1” de diâmetro está tracionada com uma força axial de 4.5 tf.
Determinar a diminuição de seu diâmetro.
Dados: E = 0.9x106 kgf/cm2;  = 0.3

10- (UFPA – 2015_Concurso Técnico) A figura abaixo mostra o diagrama tensão-deformação de
duas barras de aço ensaiadas à tração.

Figura: Diagrama Tensão-deformação de duas barras de aço ensaiadas à tração
A respeito do diagrama, analise as afirmativas seguintes:
I. O aço da barra 2 é mais resistente que o aço da barra 1;
II. O aço da barra 1 é mais dúctil que o aço da barra 2;
III. Considere que o aço da barra 1 é mais resistente que o aço da barra 2, o módulo de
elasticidade do aço da barra 1 é maior que o do aço da barra 2;
RESPOSTA:
P = 98 000 kgf
RESPOSTA:
P = 31 620.6 kgf
RESPOSTA:
d  0.000752 cm
RESISTÊNCIA DOS MATERIAIS: TRAÇÃO E COMPRESSÃO SIMPLES 4/3
IV. Considere que o aço da barra 2 é do tipo CA-50, sua tensão de escoamento vale 50kgf/mm²
Está(ão) correta(s) a(s) afirmativa(s)
A) I, II, III e IV
B) I, somente
C) III, somente
D) IV, somente
E) II e III, somente
