Questões

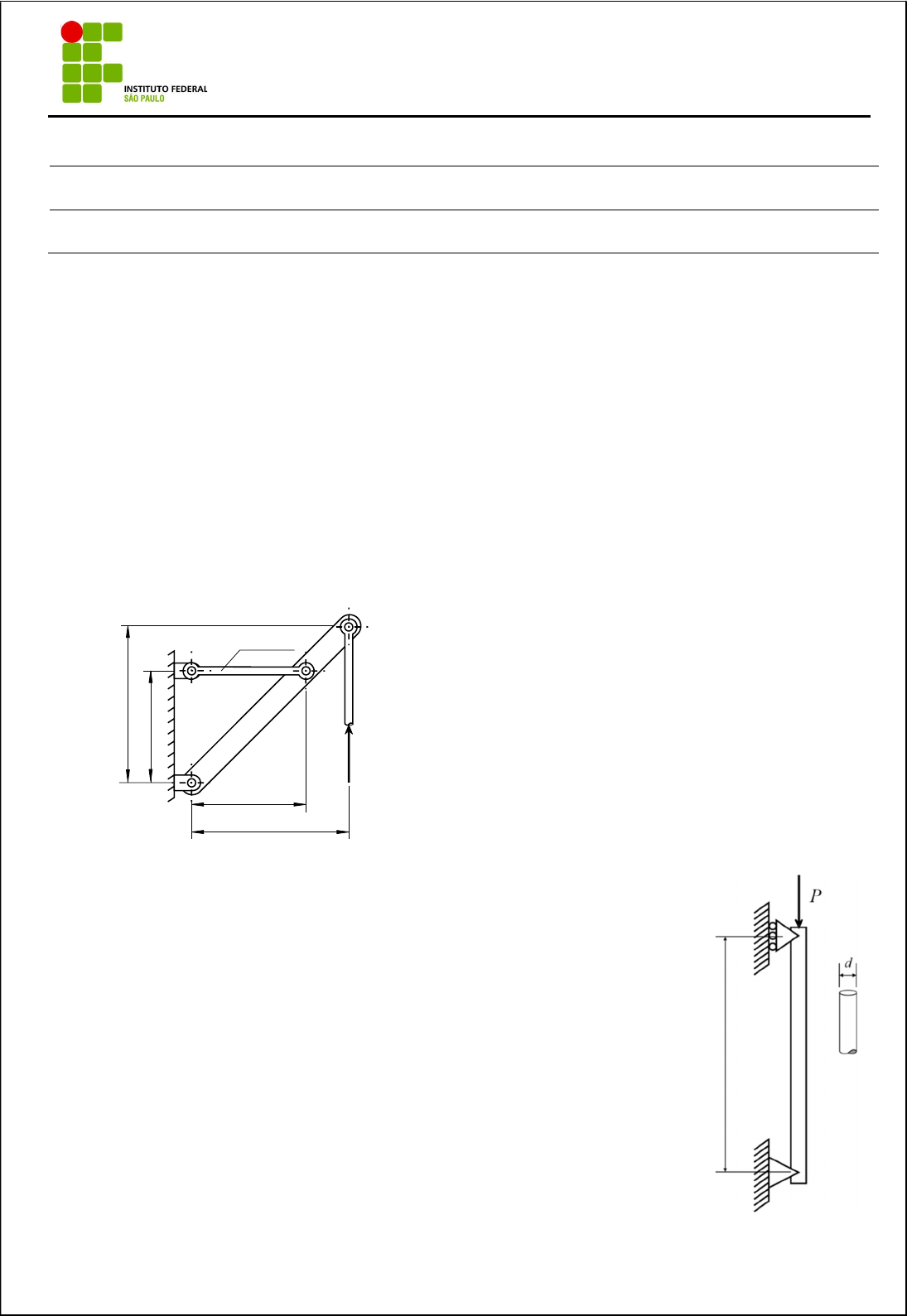

1. O mecanismo mostrado na figura abaixo possui uma barra circular horizontal de 12
mm de diâmetro. Determine:
a) A força de compressão que atua na barra horizontal.
b) A carga crítica de flambagem e o coeficiente de segurança à flambagem para a
barra horizontal.
c) Se haveria flambagem na barra horizontal, caso a força vertical mostrada na figura
aumentasse para 6 kN. Explique.
d) O coeficiente de segurança à flambagem, caso a força vertical mostrada na figura
aumentasse para 6 kN e a barra circular horizontal fosse substituída por um tubo
feito do mesmo material, com diâmetro interno di = 10 mm e diâmetro externo de
= 16 mm.
Adote: Sy = 400 MPa, E = 210 GPa, n = 1 (barra biarticulada).


2. Uma barra feita de uma liga de alumínio tem as duas extremidades
articuladas. A área da seção circular transversal da barra é igual a
600 mm² e seu comprimento L é igual a 2,5 m. Dados: n = 1
(constante de extremidade), E = 71 GPa e Sy = 138 MPa,
determinar:
a) O coeficiente de esbeltez de transição.
b) Qual fórmula/teoria deve ser utilizada, a de Euler ou a de J. B.
Johnston. (Explique por quê.)
c) A carga crítica vertical de flambagem.
d) Caso os dados mudassem para A = 600 mm², L= 0,25 m, n
=1, E = 71 GPa e Sy = 200 Mpa, qual seria a nova carga
crítica de flambagem.




3 kN
1,0 m
0,7 m
0,
7
m1,
0
m
D = 12 mm
Nome do Aluno(a): Nº Prontuário

Turma
Lista de exercícios 2 de
M5MS2 – Mecânica dos Sólidos 2
Data:
 / / 2024
Curso Superior em
Engenharia Mecânica
Período
Diurno
Professor
Ricardo Cruz
Valor
Presença
Nota
L

2

3. Uma peça de um equipamento mecânico deve ser suportada no topo de um tubo
padronizado de aço, conforme representa a figura. O equipamento e a sua plataforma
de suporte têm a massa de 2500 kg. A base do tubo será ancorada em um bloco de
concreto, enquanto que o topo permanecerá livre. Determine:
a) O momento de inércia, a área e o raio de giração da seção transversal do pilar.
 [1,5]
b) A máxima altura da coluna na qual o equipamento pode ser suportado, caso o
coeficiente de segurança exigido em relação à flambagem seja igual a 2,5. [2,0]
Adotar: 𝑛 = , E = 200 GPa, de = 141,3 mm, di = 128,2 mm e > .









4. A figura em perspectiva a seguir é o esquema de uma transmissão com duas polias
para correias em V. Os diagramas de esforços internos estão esquematizados ao lado
da figura. Calcule o diâmetro mínimo (expresso como um número inteiro de mm) da
parte mais solicitada do eixo, tal que o coeficiente de segurança à fadiga seja de 1,9.
Suponha que o eixo seja usinado e que Su = 341 MPa, Sy = 221 MPa. Adote CT = 1,
CR = 0,9, kf = 1,4 (Tanto para flexão quanto para torção).








-174,3 N
182,3 N
-137,7 N
-52,3 N.m
20,62 N.m
66 N.m
M
V
T
300 mm
400 mm
150 mm
L

3

5. O conjunto integrado eixo-pinhão mostrado na figura (a) deve ser montado em
mancais (nas posições indicadas) e deve ter uma engrenagem (não representada)
montada na extremidade em balanço à direita. Assuma que no diagrama (b) todas as
forças atuantes no conjunto estejam no plano xy e que os torques TA e TC se
equilibrem. Note que nos diagramas (a) e (b) as distâncias estão indicadas em
milímetros. Observe que os esforços atuantes foram postos nos pontos médios dos
comprimentos dos mancais, do pinhão, e da engrenagem. Supondo Sy = 455 MPa,
Sn’ = 200 MPa, Su = 540 MPa, CT = 1, CR = 0,9, CG = 0,9, CS = 0,75, ktT = 1,4, ktf =
1,6, qT = 0,85, qf = 0,8, e d = (36+q) mm, e considerando a região de transição do
mancal do lado direito para o pinhão (na qual há uma mudança brusca de diâmetro
com raio de arredondamento de ), determine:
a) O diagrama de momento fletor do conjunto.
b) O diagrama de torque interno do conjunto.
c) O valor de Sn, baseando-se no valor de Sn’.
d) O valor de ea* no encontro da reta ea/em com a linha de Goodman.
e) O coeficiente de segurança, na região do mancal à direita mencionada, em relação
à falha por fadiga nas condições dadas.
Obs.: O valor de q se encontra na tabela na última página deste trabalho.













Tabela de valores de q
Primeira letra de seu
primeiro nome
Valor de q
A, B, C, D, E, F, G 3
H, I, J, K, L, M 4
N, O, P, Q, R, S, T, U, V,
W, X, Y, Z
5

4

6. Uma peça de um equipamento mecânico deve ser suportada no topo de um tubo
padronizado de aço, conforme representa a figura. O equipamento e a sua plataforma
de suporte têm a massa de 2500 kg. A base do tubo será ancorada em um bloco de
concreto, enquanto que o topo permanecerá livre. Determine:
a) O momento de inércia, a área e o raio de giração da seção transversal do pilar.
b) A máxima altura da coluna na qual o equipamento pode ser suportado, caso o
coeficiente de segurança exigido em relação à flambagem seja igual a 2,5.
Adotar: 𝑛 = , E = 200 GPa, de = 141,3 mm, di = 128,2 mm e > .









7. Determine a carga crítica Pcr de uma barra constituída de duas
seções de rigidez diferente, veja a figura abaixo. A rigidez de uma
seção é três vezes maior que a da outra. Expresse Pcr em função do
módulo de elasticidade E, do momento de inércia I, e do comprimento
da barra L.

L
L
B
A
EI
C
P kN
2
L
2
