III – RETIFICADOR MONOFÁSICO EM PONTE A TIRISTOR

1. Objetivo Específico:

Verificar quantitativamente e qualitativamente o funcionamento da ponte retificadora monofásica controlada e de onda completa, composta unicamente de tiristores.


2. Apresentação da Estrutura:

A estrutura objeto do presente estudo está apresentada na Fig. 1.
Compõe-se basicamente de: um transformador para isolamento, 4 tiristores (T1, T2, T3 e T4), um fusível (F) e o circuito de comando para disparo dos tiristores.

Vcc
Icc
V
2
V
1
I
2
T
1
T
2
T
4
T
3
c
a
r
g
a

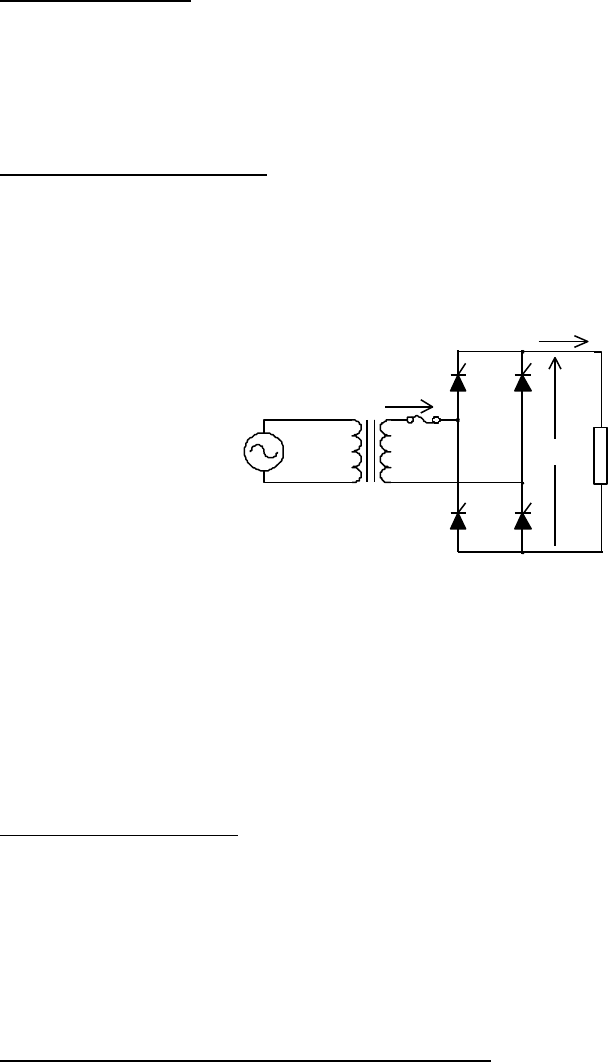

Fig. 1 – Retificador monofásico de onda completa a tiristor.


A carga pode ser indutiva, capacitiva, resistiva ou mista. Em aplicações de eletrônica de potência geralmente alimenta-se uma carga RL. No caso da carga ser um motor, pode existir uma f.c.e.m., que equivale a uma fonte fazendo parte da carga. Neste caso a estrutura pode atuar como um inversor.


3. Aplicações da Estrutura:

A estrutura apresentada é utilizada em eletrônica de potência quando se desja uma corrente contínua na carga e, ao mesmo tempo, variável.
É uma estrutura cara, devido a utilização de 4 tiristores. Uma opção para torná-la mais barata é fazer uma ponte mista com 2 tiristores e 2 diodos.


4. Resumo Teórico do Comportamento da Estrutura:

A análise será feita considerando que os tiristores T1 e T4, serão disparados simultaneamente e de modo complementar (em relação à senóide) aos tiristores T2 e T3.
a) Carga resistiva:

Fig. 2 – Formas de onda para carga resistiva.

As formas de onda da tensão e da corrente na carga são iguais, variando apenas os seus valores, conforme a resistência de carga.
Os valores médios de tensão e corrente na carga são dados pelas seguintes expressões:


	VCC = 0,45.V .2 (1+ αcos ) 	 	 	 	 	 	 	 	(3.1)

	ICC = 0,45.V2 . 1( + αcos )
R
	 	 	 	 	 	 	 	 	(3.2)

onde:

 	V2 = tensão eficaz no secundário do transformador.
 	R = resistência de carga.
 	α = ângulo de disparo do tiristores.


b) Com carga indutiva (wL >> R):

Fig. 3 – Formas de onda para carga indutiva (ωL >> R).
A tensão média sobre a carga, para este caso, varia em função do ângulo α e em função do ângulo de extinção β. O ângulo de extinção por sua vez varia com a corrente de carga (controlada pela resistência) e com a indutância.
O ângulo β pode ser limitado e fixo (α + 180º) quando a carga apresenta forma de onda do tipo “condução contínua”.
No caso apresentado na Fig. 3 tem-se uma condução descontínua. Ao aumentarmos o valor do ângulo de extinção chegaremos à “condução crítica” (β = π + α) e à “condução contínua” a partir daí. Os valores médios de tensão e corrente são dados pelas seguintes expressões:

Condução descontínua:

	VCC =0,45.V. cos2 ( α− βcos ) 	 	 	 	 	 	 	 	(3.3)

	ICC = 0,45.V2 . cos( α− βcos ) R
	 	 	 	 	 	 	 	 	(3.4)

	 	Condução contínua:

	VCC = 0,9.V.cos2	α 	 	 	 	 	 	 	 	(3.5)

	ICC = 0,9.V2 .cosα R
	 	 	 	 	 	 	 	 	 	(3.6)



5. Procedimento Experimental:

 	a) Alimentação de uma carga resistiva

 	Utilizando a configuração básica apresentada na Fig. 1, alimentar uma carga resistiva.


a.1) Materiais a serem utilizados:

1 – Transformador abaixador 220/110V, 300VA.
2 – Quatro tiristores de 800V/12A. 3 – Um resistor 75Ω/300W.
4 – Um reostato 50Ω/300W.
5 – Um fusível de 4A.


a.2) Instrumentos a serem empregados:

1 – Um osciloscópio com ponteira de corrente e de tensão.
2 – Um voltímetro BMIP com escala até 300V.
3 – Um voltímetro ferro-móvel com escala até 250V. 4 – Um amperímetro ferro-móvel com escala até 3A. 5 – Um amperímetro BMIP com escala até 4ª.


a.3) Roteiro da Experiência:

1 – Variando o ângulo de disparo (α), medir a tensão, corrente eficaz e tensão média na carga. Observar as formas de onda de tensão e de corrente na carga, com o auxílio do osciloscópio.
2 – Observar com o osciloscópio a forma de onda da tensão nos terminais do tiristor T1, variando o ângulo de disparo (α).
3 – Com os dados obtidos, traçar a curva da tensão média de carga em função do ângulo de disparo α.
4 – Comparar os valores obtidos experimentalmente com os valores teóricos.


a.4) Alguns resultados experimentais para R = 75Ω e R = 125Ω:


Fig. 4 – V2 (CH1) e VT1 (CH2). 	Fig. 5 IT1 p/ R=125Ω (CH1) e IT1 p/ R=75Ω (CH2).


Fig. 6 – VCC (CH1), ICC p/ R=125Ω (CH2) e IT1 p/ R=75Ω (CH3).
 	b) Alimentação de uma carga indutiva:

Utilizando a mesma configuração básica do caso anterior, alimentar uma carga RL.


 	b.1) Materiais a serem utilizados:

Os mesmos do caso anterior, incluindo-se uma indutância de 100mH a 500mH.


b.2) Instrumentos a serem empregados:

Os mesmos do caso anterior.


b.3) Roteiro da Experiência:

1 – Variando o ângulo de disparo α, medir os valores eficazes de tensão e corrente, e a tensão média, na carga. Observar as formas de onda com o osciloscópio. (Escolher uma indutância de modo que ωL >> R.
2 – Observar com o osciloscópio a forma da tensão nos terminais do tiristor T1, variando o ângulo de disparo α. Observar também a passagem da condução descontínua para contínua, verificando se β = α + 180º.
3 – Com um resistor de 0,5Ω em série com o tiristor T1, verificar a corrente sobre o mesmo. Do mesmo modo, verificar a corrente fornecida pela fonte.
4 – Mantendo fixo o ângulo de disparo (α = 60º) e a resistência de carga, variar a indutância de carga, medindo a variação do ângulo de extinção e as tensões média e eficaz e a corrente eficaz sobre a carga.
5 – Através dos dados obtidos no item 1, traçar a curva da tensão média de carga em função do ângulo de disparo α.
6 – Comparar os valores obtidos experimentalmente com os valores teóricos.


Obs: FP = Fd = cosφ ⇒ para cargas lineares.
	 	 FP=	Fd	 ⇒ fórmula geral.
1 (+ THD)2
FP ⇒ Fator de potência
Fd ⇒ Fator de deslocamento THD ⇒ Taxa de distorção harmônica φ ⇒ Defasagem entre as componentes fundamentais de tensão e de corrente.

 	b.4) Alguns resultados experimentais para R = 75Ω e L = 500mH:


	Fig. 7 – VT1 (CH1) e V2 (CH2). 	Fig. 8 – IT1 (CH1).


Fig. 9 – VCC (CH1) e ICC (CH2).

IV – CONVERSOR CA/CA MONOFÁSICO A TRIAC (OU TIRISTOR)

1. Apresentação da Estrutura:

A estrutura a ser estudada está representada na Fig. 10.


Carga
V
2
V
1
Z

Fig. 10 – Gradador monofásico com triac.


O transformador de isolamento alimenta uma carga Z associada em série com o triac. O circuito de comando é alimentado e sincronizado pela rede e é empregado para controle do ângulo de disparo.


2. Aplicações da Estrutura:

A estrutura é empregada quando se deseja controlar a potência de uma carga de corrente alternada (controle do valor eficaz de tensão na carga). Os usos mais comuns são:
· Controle de intensidade luminosa.
· Controle de temperatura.
· Controle de velocidade de motores universais.
· Solda elétrica a resistência.
· Controle de velocidade de motores de indução.


3. Resumo da Teoria:

3.a – Carga resistiva:

A corrente e a tensão na carga possuem a mesma forma e estão representadas na Fig. 11.

A tensão eficaz na carga é dada pela expressão:

	VZ_ef = Vo π−α+(sen .cosα	α) 	 	 	 	 	 	 (4.1)
π

Assim

	IZ_ef = Vo π−α+(sen .cosα	α) 	 	 	 	 	 	(4.2)
R. π



t
ω
2
π
3
π
4
π
π
V
Carga
I
Carga
V
Carga
I
Carga
t
ω
2
π
3
π
π
V
T

Fig. 11 – Gradador monofásico com carga resistiva.



3.b – Carga indutiva:

Na Fig. 12 estão representadas a tensão e a corrente na carga e a tensão nos terminais do triac.


Fig. 12 – Gradador monofásico com carga indutiva.


A tensão eficaz na carga é dada pela expressão abaixo:

 	VZ_ef = Vo β−α+(sen .cosα	α −) (sen .cosβ	β) 	 	 	 	 	(4.3)
π


4. Procedimento Experimental:

 	a) O circuito a ser montado está representado na Fig. 13.

a.1) Materiais a serem utilizados:

1 – Transformador abaixador 220/110V, 300VA.
2 – Dois tiristores de 800V/12A.
3 – Dois resistores 75Ω/300W.
4 – Um reostato 50Ω/300W. 5 – Um fusível de 4A.
6 – Um indutorcom derivação de 100mH e 500mH.


L
V
2
 = 110V
V

1
 220V
=
A
~
~
V
R
T
1
T
2

Fig. 13 – Montagem do gradador com tiristores em anti-paralelo.


a.2) Instrumentos a serem empregados:

1 – Um voltímetro BMIP com escala até 300V para medir a tensão média na carga (VCC).
2 – Um voltímetro ferro-móvel com escala até 250V para medir a tensão eficaz em um dos enrolamentos do secundário do transformador (V2).
3 – Um amperímetro BMIP com escala até 4A para medir a corrente média na carga (ICC).
4 – Um amperímetro de ferro móvel com escala de até 3A, para medir a corrente eficaz em um dos enrolamentos do secundário do transformador (I2).
5 – Um osciloscópio com ponteira de corrente e de tensão.



a.3) Roteiro da Experiência:

1 – Montar o circuito apresentado na Fig. 13.
2 – Fazer uma revisão na montagem e energizá-la.
3 – Verificar se as tensões e correntes indicadas nos instrumentos estão de acordo com os valores esperados.
4 – Verificar com o osciloscópio as seguintes formas de onda para vários valores do ângulo α:
· Tensão de carga.
· Corrente de carga.
· Tensão nos terminais do tiristor.
5 – Levantar ponto a ponto as curvas que representam VZ_ef e IZ_ef em função do ângulo α.


a.4) Alguns resultados experimentais para R = 75Ω e 125Ω:



	Fig. 14 – VT1 (CH1).


	Fig. 15 – VCC (CH1) e ICC p/ R = 75Ω (CH2) e ICC p/ R =125Ω (CH3).
a.5) Alguns resultados experimentais para R = 75Ω e L = 100mH:



	Fig. 16 – VT1 (CH1). 	Fig. 17 – VCC (CH1) e ICC (CH2).



5. Circuito de Comando:
