LISTA DE EXERCÍCIOS 3
ANÁLISE VOLUM E DE CONTROLE
1) Óleo vegetal para cozinha é acondicionado em um tubo cilíndrico equipado com bocal para spray. De acordo
com o rótulo, o tubo é capaz de fornecer 560 sprays, cada um com uma duração de 0,25s com massa igual a
0,25 g. Determine:
a. A vazão mássica para cada spray em [g/ s] Resp. 1 [g/ s]
b. A massa [g] no tubo ao final de 560 sprays se a massa inicial é de 170 g Resp. 30g

2) A figura 1 mostra um tanque de mistura contendo 1360,8 [kg] de água líquida. O tanque é equipado com
dois tubos de ent rada, um tubo para a distribuição de água quente a uma vazão mássica de 0,36 [kg/ s] e um
outro para a distribuição de água fria a uma vazão mássica de 0,59 [kg/ s]. A água sai através de um único
tubo de saída a uma vazão mássica de 1,2 [kg/ s]. Determine a quant idade de água no tanque após uma hora.
Resp. 545 kg.

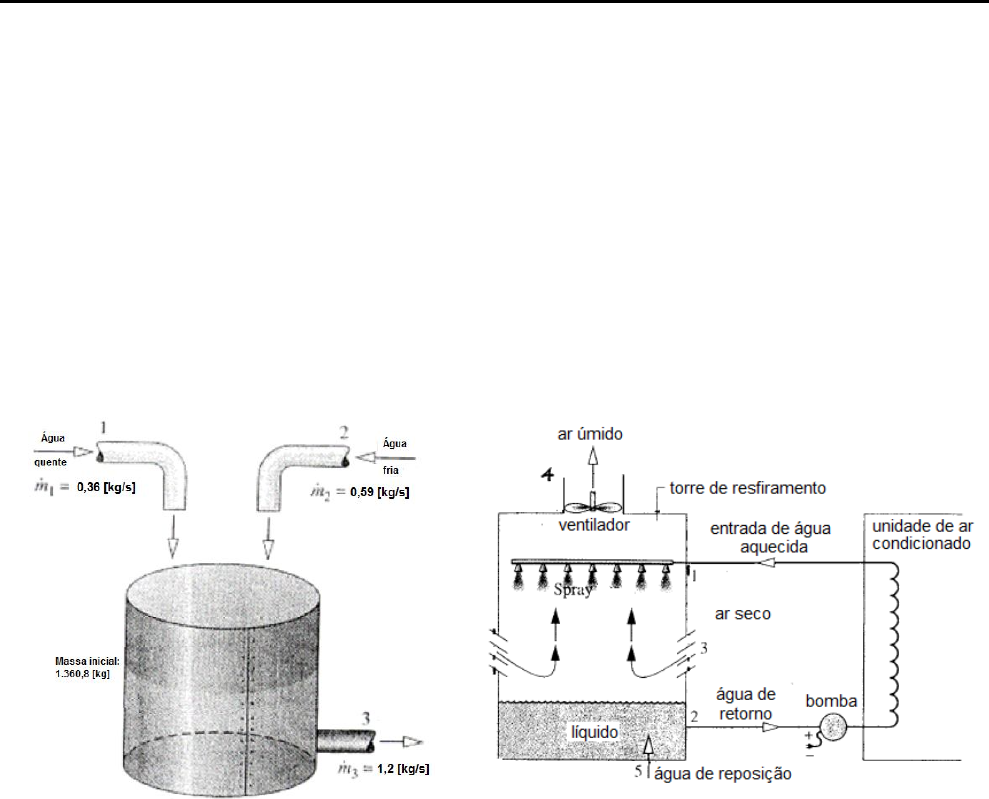

Figura 1 Figura 2

3) Um carburador em um motor de combustão interna mistura ar e combustível at ingindo uma razão de
mistura de 20 kg (ar) para 1 kg (combustível). Para uma vazão de 5.10-3 [kg/ s], determine a vazão mássica da
mistura em [kg/ s]. Resp. 0,105 [kg/ s]

4) Ar entra em um volume de controle a 8 [bar], 600 [K] e 40 [m/ s] através de uma área de 20 cm2. Na saída
tem-se 2 [bar], 400 [K], e 350 [m/ s]. O ar se comporta como gás ideal. Para uma operação em regime
permanente determine:
a. Vazão mássica [kg/ s] Resp. 0,3717 [kg/ s]
b. Área de saída [cm2] Resp. 6,095 cm2

5) R-134ª entra no condensador de um sistema de refr igeração operando em regime permanente a 9 bar e
50ºC através de um tubo de 2,5 cm de diâmetro. Na saída a pressão é de 9 bar, a temperatura de 30ºC e a
velocidade de 2,5 m/ s. A vazão mássica na entrada do R-134ª é de 6 kg/ min. Determine:
a. A velocidade na entrada [m/ s] Resp. 5,04 [m/ s]
b. O diâmetro na saída do tubo [cm] Resp. 0,65 [cm]

6) Vapor a 160 bar e 480ºC entra em uma turbina operando em regime permanente com uma vazão
volumétrica de 800 m3/ min. Dezoito por cento do escoamento sai a 5 bar, 240ºC, com uma velocidade de 25
m/ s. O restante sai por um outro local com uma pressão de 0,06 bar, t ítulo de 94% e com uma velocidade de
400 m/ s. Determine os diâmetros, em m, de cada duto de saída.

7) Amônia entra em um volume de controle que opera em regime permanente a p1=14 bar, T1=28ºC, com uma
vazão mássica de 0,5 kg/ s. Vapor saturado a 4 bar escapa através de uma saída com uma vazão volu´metrica
de 1,036 m3/ min, enquanto líquido saturado a 4 bar flui por uma segunda saída. Determine:
a. O diâmetro mínimo do tubo de entrada, em cm, de tal forma que a velocidade da amônia não
exceda 20 m/ s; Resp. 0,729 cm
b. A vazão volumétrica da segunda saída em m3/ min. Resp. 0,0416 m3/ s

8) A figura 2 mostra uma torre de resfriamento operando em regime permanente. Água quente vinda de uma
unidade de ar condicionado entra a 48,9ºC com vazão mássica de 0,50 kg/ s. Ar seco entra na torre a 21,1ºC,
1 atm e com uma vazão volumétrica de 1,4 m3/ s. Devido a evaporação no interior da torre, ar úmido escapa
pelo topo com uma vazão mássica de 1,8 kg/ s. Água líquida resfriada é coletada na base da torre para
retornar à unidade de condicionamento de ar juntamente com água de reposição. Determine a vazão
mássica da água de reposição. Resp. 236 kg/ h

9) Um duto no qual escoa um fluido incompressível contêm uma câmara de expansão como ilustrado na fig. 3.
Pede-se:
a. Desenvolva uma expressão para a taxa temporal de variação do nível de líquido na câmara, dL/ dt ,em
função dos diâmetros D1, D2 e D, e das velocidades V1 e V2. Resp.
b. Compare as ordens de grandezas relat ivas das vazões mássicas de entrada e saída quando dL/ dt>0,
dL/ dt<0 e dL/ dt=0. Resps.

Figura 3 Figura 4
10) A Fig. 4 mostra um tanque cilíndrico sendo esvaziado através de um duto cuja área da seção transversal é de
3.10-4 m2. A velocidade da água na saída varia de acordo com (2gz)1/ 2, onde “ z” é o nível da água em [m] e
“ g” a aceleração da gravidade dada por 9,81 [m/ s2]. O tanque inicialmente contêm 2500 kg de água líquida.
Admit indo que a massa específica da água é de 103 kg/ m3, determine o tempo em min em que o tanque
contêm 900 kg de água. Resp. 15,86 min.

BOCAIS E DIFUSORES

11. Vapor entra em um bocal horizontal e bem isolado operando em regime permanente com uma velocidade
de 10 m/ s. Se a entalpia específica decresce de 45 kJ/ kg da entrada para a saída, determine a velocidade na
saída. Resp. 300 m/ s

12. Vapor entra em um bocal que opera em regime permanente a 30 bar, 320ºC e a uma velocidade de 100 m/ s.
A pressão e a temperatura na saída são, respect ivamente, 10 bar e 200ºC. A vazão mássica é de 2 kg/ s.
Desprezando os efeitos de transferência de calor e energia potencial, determine:
a. Velocidade em m/ s na saída (resp. 664,1 m/ s)
b. Áreas de entrada e de saída (resp. 17 e 6,2 cm2)

13. Refrigerante 134a entra em um difusor isolado como vapor saturado a 100 lbf/ in2 (689,5 kPa) com uma
velocidade de 1200 ft / s (365,8 m/ s). Na saída, a pressão é de 300 lbf/ in2 (2,1 M Pa) e a velocidade é
desprezível. O difusor opera em regime permanente e os efeitos da energia potencial podem ser
desprezados. Determine a temperatura na saída. Resp. 106º C

TURBINAS

14. Vapor d’água a 4 MPa entra em uma turbina bem isolada operando em regime permanente com uma
entalpia específica de 3015,4 kJ/ kg e uma velocidade de 10 m/ s. O vapor d’água se expande até a saída da
turbina, onde a pressão é de 0,07 M Pa, a entalpia específ ica é 2431,7 kJ/ kg e a velocidade vale 90 m/ s. A
vazão mássica é de 11,95 kg/ s. Desprezando os efeitos da energia potencial, determine a potência
desenvolvida pela turbina. Resp. 6927 kW.

15. Ar se expande em uma turbina de 10 bar, 900K até 1 bar e 500K. A velocidade na entrada é pequena,
comparada com a velocidade na saída, cujo valor é 100 m/ s. A turbina opera em regime permanente e
desenvolve uma potência de 3200 kW. A transferência de calor entre a turbina e sua vizinhança, juntamente
com os efeitos da energia potencial é desprezível. Calcule a vazão mássica do ar bem como a área de saída.
Resp. 7,53 kg/ s; 0,108 m2.

16. Uma turbina bem isolada operando em regime permanente desenvolve 23 M W de potência a uma vazão
mássica de vapor d’água de 40 kg/ s. O vapor d’água ent ra a 360º C com uma velocidade de 35 m/ s e sai
como vapor saturado a 0,06 bar com uma velocidade de 120 m/ s. Desprezando os efeitos da energia
potencial, determine a pressão na entrada. Resp. 25 bar

17. Vapor entra em uma turbina operando em regime permanente com uma vazão mássica de 10 kg/ min,
entalpia específica de 3100 kJ/ kg e uma velocidade de 30 m/ s. Na saída, a entalpia específica é 2300 kJ/ kg e
a velocidade é de 45 m/ s. A entrada está situada 3 m mais elevada do que a saída. A transferência de calor
da turbina para sua vizinhança ocorre a uma taxa de 1,1 kJ por kg de vapor em escoamento. Admita g=9,81
m/ s2. Determine a potência desenvolvida pela turbina em kW. Resp. 133,1 kW.

18. Vapor a 2 MPa e 360ºC entra em uma turbina operando em regime permanente com uma velocidade de 100
m/ s. Vapor saturado sai a 0,1 M Pa e uma velocidade de 50 m/ s. A entrada está situada 3 m mais elevada do
que a saída. A vazão mássica do vapor é de 15 kg/ s, e a potência desenvolvida é de 7 M W. Admita g=9,81
m/ s2. Determine:
a. Área da entrada. Resp. 0,021 m2.
b. Taxa de transferência de calor entre a turbina e sua vizinhança. Resp.-313,7 kW.

19. A entrada de uma turbina hidráulica instalada em um dique de controle de inundação encont ra-se localizada
a uma altura de 10 m acima da saída da turbina. A água entra a 20ºC com uma velocidade desprezível e sai
da turbina a 10 m/ s. A água escoa através da turbina sem nenhuma variação significativa de temperatura ou
pressão entre a entrada e a saída, e a transferência de calor é desprezível. A aceleração da gravidade é
constante e igual a 9,81 m/ s2. Se a potência em regime permanente for de 500 kW, qual é a vazão mássica?
Resp. 10.400 kg/ s.

COM PRESSORES E BOM BAS

20. Ar a 1 atm e com uma entalpia específica de 290 kJ/ kg entra em um compressor operando em regime
permanente e sai com uma pressão superior e uma entalpia específica de 1023 kJ/ kg. A vazão mássica é de
0,1 kg/ s. Considerando que a potência de entrada do compressor é de 77 kW, determine a transferência de
calor entre o compressor e sua vizinhança. Despreze os efeitos das energia cinét ica e potencial. Resp. -3,7
kW.

21. Ar a 1,05 bar e 300K entra em um compressor operando em regime permanente, com uma vazão
volumétrica de 12 m3/ min e sai a 12 bar e 400K. A transferência de calor entre o compressor e sua
vizinhança ocorre a uma taxa de 2 kW. Admit indo o modelo de gás ideal para o ar e desprezando os efeitos
das energias cinét ica e potencial , determine a potência de entrada. Resp. – 26,6 kW.

22. Fluido refr igerant e R134a entra em um compressor operando em regime permanente como vapor saturado
a 0,12 M Pa e sai a 1,2 MPa e 70ºC com uma vazão mássica de 0,108 kg/ s. Conforme o refrigerante passa ao
longo do compressor, a t ransferência de calor para a vizinhança ocorre a uma taxa de 0,32 kJ/ s. Determine,
em regime permanente, a potência de acionamento do compressor. Resp. -7,35 kW.

23. Ar é comprimido em regime permanente de 1 bar, 300K, até 6 bar com uma vazão mássica de 4 kg/ s. Cada
unidade de massa, à medida que passa da entrada para a saída, sofre um processo descrito por
p.v1,27=constante. A transferência de calor ocorre a uma taxa de 46,95 kJ para cada kg de ar que escoa para
uma água de resfr iamento circulando através de camisas d’água que envolvem o compressor. Se as
variações das energias cinét icas e potencial do ar ent re a entrada e a saída são desprezíveis, determine a
potência do compressor. Resp. -750 kW.

24. Conforme ilustrado na Fig. 5, um lava-jat o é usado para limpar a superfície lateral de uma casa. Água a 20ºC,
1 atm e uma velocidade de 0,2 m/ s entra no equipamento por meio de uma mangueira. O jato de água sai
com uma velocidade de 20 m/ s e uma elevação média em relação ao solo de 5 m, sem qualquer variação
significat iva na temperatura ou pressão. No regime permanente, a ordem de grandeza da taxa de
transferência de calor do equipamento para a vizinhança é de 10% da potência elétrica de entrada.
Avaliando a eletricidade em R$ 0,08/ kWh, determine o custo da potência requerida. Compare com o custo
da água (R$ 0,05/ lit ro). Resp.

Figura 5

TROCADOR DE CALOR

25. Vapor a 0,07 M Pa e com uma entalpia específica de 2431,6 kJ/ kg entra em um trocador de calor operando
em regime permanente e sai com a mesma pressão como líquido saturado. A vazão mássica do vapor é de
1,5 kg/ min. Um fluxo de ar separado com uma vazão mássica de 100 kg/ min entra no trocador a 30ºC e sai a
60ºC. O modelo de gás ideal com cp=1,005 kJ/ kg.K pode ser admit ido para o ar. Os efeitos da energia
cinét ica e potencial são desprezíveis. Determine:
a. Título do vapor que entra. Resp. 0,9
b. Taxa de transferência de calor entre o t rocador de calor e sua vizinhança. Resp. -1,12 kW.

26. Amônia entra em um trocador de calor operando em regime permanente como vapor superaquecido a 14
bar e 60º C, onde é resfriado e condensado para líquido saturado a 14 bar. A vazão mássica do refrigerante é
de 450 kg/ h. Um fluxo de ar separado entra no trocador de calor a 17ºC, 1 bar, e sai a 42ºC , 1 bar.
Ignorando a t ransferência de calor do exterior do t rocador de calor e desprezando os efeitos das energias
cinét icas e potencial, determine a vazão mássica do ar. Resp. 355,4 kg/ min.

27. Vapor a uma pressão de 0,08 bar e um t ítulo de 93,2% entra em um trocador de calor casco e tubo, onde se
condensa no exterior dos tubos nos quais a água de resfriamento escoa, saindo como líquido saturado a 0,08
bar. A vazão mássica do vapor condensado é 3,4.105 kg/ h. A água de resfriamento entra nos tubos a 15º C e
sai a 35ºC com uma variação de pressão desprezível. Desprezando as perdas de calor e ignorando os efeitos
das energias cinét icas e potencial, determine a vazão mássica da água de resfriament o para operação em
regime permanente. Resp. 9,06.106 kg/ h.

28. A serpent ina de resfriamento de um sistema de ar condicionado é um trocador de calor onde o ar escoa
sobre tubos através dos quais flui R-22. O ar entra com uma vazão volumétrica de 40 m3/ min a 27ºC, 1,1 bar
e sai a 15ºC, 1 bar. O R-22 entra nos tubos a 7 bar com um título de 16% e sai a 7 bar e 15º C. Ignorando a
transferência de calor no exterior do trocador e desprezando os efeitos das energias cinét icas e potencial,
determine, considerando regime permanente:
a. Vazão mássica do R-22. Resp. 3,673 kg/ min.
b. Taxa de transferência de energia do ar para o R-22. Resp. 615,3 kJ/ min.

29. Vapor a 250kPa e t ítulo de 90% entra em um trocador de calor operando em regime permanente e sai com a
mesma pressão como líquido saturado. Um fluxo de óleo separado com uma vazão mássica de 29 kg/ s ent ra
a 20ºC e sai a 100ºC, sem qualquer variação significat iva na pressão. O calor específico do óleo é c=2 kJ/ kg.K.
Os efeitos das energias cinét icas e potencial são desprezíveis. Considerando que a transferência de calor do
trocador para a vizinhança é 10% da energia necessária para aumentar a temperatura do óleo, determine a
vazão mássica do vapor. Resp. 2,6 kg/ s.

30. Refrigerante R-134a a -12ºC e um t ítulo de 42ºC entra em um trocador de calor e sai com uma vazão
volumétrica de 0,85 m3/ min como vapor saturado na mesma temperatura. Um fluxo de ar separado com
uma vazão mássica de 188 kg/ s entra a 22ºc e sai a 17ºC. Admit indo o comportamento de gás ideal para o ar
e abandonando os efeitos das energias cinét ica e potencial, determine:
a. Vazão mássica do R134a. Resp. 7,96 kg/ min.
b. Transferência de calor entre o trocador e a vizinhança. Resp. 8,1 kJ/ kg.

31. A Fig. 6 representa um processo onde um condensador ut iliza água de um rio para condensar vapor com
uma vazão mássica de 2.105 kg/ h de vapor saturado até líquido saturado a uma pressão de 0,1 bar. M edidas
indicam que a montante da instalação o r io possui uma vazão volumétrica de 2.105 m3/ h e uma temperatura
de 15ºC. Para uma operação em regime permanente e ignorando os efeitos das energias cinét ica e
potencial, determine a elevação da temperatura da água do rio a jusante da instalação causado pelo uso de
tal condensador. Resp. 0,6º C.

Figura 6

32. Um aquecedor de água de alimentação em uma instalação térmica a vapor opera em regime permanent e
com um líquido fluindo pela entrada 1 com 45ºC e 3 bar. Vapor d’água a 320ºC e 3 bar flui pela entrada 2.
Água líquida saturada sai a uma pressão de 3 bar. Ignore a transferência de calor para a vizinhança e todos
os efeitos das energias cinét ica e potencial. Considerando que a vazão mássica do líquido fluindo pela
entrada 1 é 3,2.105 kg/ h, determine a vazão mássica na entrada 2. Resp. 0,468.105 kg/ h.

33. Um aquecedor de água de alimentação opera em regime permanente com água líquida escoando, ao longo
da entrada 1, a 7 bar, 42ºC e com uma vazão mássica de 70 kg/ s. Um f luxo de água separado penetra na
entrada 2 com uma mistura bifásica líquido-vapor a 7 bar com um t ítulo de 98%. Líquido saturado a 7 bar sai
do aquecedor de água de alimentação por 3. Ignorando a transferência de calor para a vizinhança e
desprezando os efeitos das energias cinét ica e potencial, determine a vazão mássica na entrada 2. Resp. 18
kg/ s.

34. Conforme a Fig.7 a seguir, 15 kg/ s de vapor entram em um dessuperaquecedor operando em regime
permanente a 30 bar, 320ºC, que são misturadosà água líquida a 25 bar e temperatura 200ºC para produzir
vapor saturado a 20 bar. A t ransferência de calor ent re o disposit ivo e sua vizinhança, juntamente com os
efeitos das energias cinét ica e potencial, pode ser abandonada. Determine a vazão mássica de líquido m2.
Resp. 1,88 kg/ s.


Figura 7 Figura 8

VÁLVULAS DE EXPANSÃO

35. Amônia entra em uma válvula de expansão de um sistema de refrigeração a uma pressão de 1,4 M pa e a
uma temperatura de 32ºC e sai a 0,08 Mpa. Se o refrigerant e sofre um processo de estrangulamento, qual é
o t ítulo do refrigerante na saída da válvula de expansão? Resp. 23,37%.

36. Vapor de propano entra em uma válvula a 1,6 Mpa, 70ºC e sai a 0,5 MPa. Se o refrigerante sofre um
processo de estrangulamento, qual é a temperatura do propano, na saída da válvula? Resp. 54,7º C.

37. Vapor d’água escoa em um grande tubo a 1 Mpa com uma mistura bifásica líquido-vapor. Uma pequena
quant idade é ret irada através de um calorímetro de estrangulamento e sofre um processo de
estrangulamento para uma pressão de saída de 0,1 Mpa. Para qual intervalo de temperaturas de saída, este
calorímetro pode ser ut ilizado para determinar o t ítulo do vapor no tubo? Qual é o intervalo de valores
correspondent es para os t ítulos? Resp. 0,949 e 1.

SISTEM AS INTEGRADOS

38. A Fig.8 mostra uma turbina operando em regime permanente que fornece potência para um compressor de
ar e um gerador elétrico. Ar entra na turbina com uma vazão mássica de 5,4 kg/ s a 527ºC e sai da turbina a
107ºC e 1 bar. A turbina fornece potência a uma taxa de 900 kW ao compressor e a uma taxa de 1400 kW ao
gerador. O ar pode ser modelado como um gás ideal, e as variações das energias cinét icas e potencial podem
ser ignoradas. Determine:
a. A vazão volumétrica do ar na saída da turbina (resp. 5,84 m3/ s)
b. Taxa de transferência de calor entre a turbina e sua vizinhança (resp. -82 kW).

39. A Fig.9 fornece dados de regime permanente para uma válvula de estrangulamento em série com um
trocador de calor. Refrigerante 134a no estado de líquido saturado ent ra na válvula a 36ºC com uma vazão
mássica de 0,26 kg/ s e sofre um processo de estrangulamento até -8ºC. O refrigerante então entra no
trocador de calor, saindo como vapor saturado sem qualquer decréscimo significat ivo na pressão. Água
líquida entra como um f luxo separado no trocador de calor a 20ºC e sai como líquido a 10º C. As perdas de
calor e os efeitos de energia cinét ica e potencial podem ser ignorados. Determine:
a. A pressão no estado 2 (resp. 217,04 kPa)
b. Vazão mássica no fluxo de água líquida (resp. 0,88 kg/ s)

Figura 9

40. Refrigerante 134a entra a 10 bar, 36ºC, com uma vazão volumétrica de 482 kg/ h no separador operando em
regime permanente mostrado na Fig.10. Líquido saturado e vapor saturado saem em f luxos dist intos cada
um à pressão de 4 bar. A transferência de calor para a vizinhança e os efeitos das energias cinét ica e
potencial podem ser ignorados. Determine a vazão mássica de cada um dos f luxos. Resp. 385,1 kg/ h e 96,9
kg/ h.


Figura 10 Figura 11

41. Dióxido de carbono (CO2) modelado como um gás ideal escoa através do compressor e do trocador de calor
ilustrado na Fig.11. A potência de acionamento do compressor é de 100 kW. Um fluxo separado de água de
resfriamento líquida escoa ao longo do trocador de calor. Todos os dados fornecidos são relat ivos a uma
operação em regime permanente. As perdas de calor para a vizinhança e os efeitos das energias cinét ica e
potencial podem ser ignorados. Determine:
a. Vazão mássica de CO2
b. Vazão mássica da água de resfriamento

42. A figura a seguir mostra uma instalação de potência a vapor simples operando em regime permanente com
água circulando nos componentes. Dados relevantes em posições-chave no ciclo são fornecidos na figura. A
vazão mássica da água é de 60 kg/ s. As perdas de calor e os efeitos das energias cinét ica e potencial podem
ser desprezados. Determine:
a. Eficiência térmica
b. Vazão mássica da água de resfriamento que passa pelo condensador

Figura 12
43. Fluxos separados de vapor e ar escoam ao longo do conjunto turbina-trocador de calor mostrado na figura a
seguir. Os dados da operação em regime permanente são mostrados na Fig.13. A t ransferência de calor para
o ambiente pode ser desprezada, assim como todos os efeitos das energias cinét icas e potencial. Determine:
a. A temperatura em “ 3”
b. A potência da turbina 2.


Figura 13

ANÁLISE TRANSIENTE
44. Um tanque rígido de 2 m3 contêm ar a 100 kPa e 22ºC. O tanque é conectado a uma linha de suprimento
através de uma válvula (Fig.14). Ar passa na linha de suprimento a 600 kPa e 22ºC. A válvula é aberta e ar
entra no tanque at é que a pressão no tanque at inja a pressão na linha, momento em que a válvula é
fechada. Um termômet ro colocado no tanque indica que a temperatura f inal é de 77º C. Considerando o ar
como gás ideal, determine a massa de ar que entra no tanque e a quant idade de calor t ransferido.. Resp.
9,584 kg; 339 kJ.

 Figura 14 Figura 15
45. Um balão inicialmente contêm 65 m3 de gás Hélio a pressão atmosférica de 100 kPa e 22ºC (Fig.15). O balão
está conectado por uma válvula a um grande reservatório que fornece gás Hélio a 150 kPa a 25º C. A válvula
é aberta e o gás entra no balão até que o equilíbrio entre o gás no balão e gás na linha é at ingido. O material
no balão é tal que o volume aumenta linearmente com a pressão. Considerando as relações de gás ideal e
sabendo que não há transferência de calor durante o processo, determine a temperatura final no balão.
Resp. 334K.

46. Um tanque bem isolado contêm 25 kg de R134a, inicialmente a 300 kPa com título de 80%. A pressão é
mant ida por gás nit rogênio agindo contra um diafragma flexível, como mostrado na figura a seguir. A válvula
é aberta entre o tanque e a linha de suprimento que transporta R134a a 1 M Pa e 120ºC. O regulador de
pressão permite que a pressão no tanque se mant enha a 300 kPa com a expansão do diafragma. A válvula
entre a linha e o tanque é fechada no instante quando todo o líquido vaporizou. Determine a quant idade de
R134 a admit ido no tanque. Resp. 9,03 kg.


Figura 16

BIBLIOGRAFIA
M ORAN, M.J.; SHAPIRO, H.N. Princípios de termodinâmica para engenharia. 6ª ed. Rio de Janeiro: LTC, 2011.
ÇENGEL, Y.A.; BOLES, M .A. Thermodynamics: na engineering approach. 7t h ed. New York: McGraw Hill, 2011.
